简介：

YB5011系列是一款高性能低成本PWM控制功率开关，适用于离线式小功率降 压型应用场合，外围电路简单、器件个数少。同时产品内置高耐压MOSFET可提高 系统浪涌耐受能力,集成有完备的带自恢复功能的保护功能：VDD欠压保护、逐周期电流 限制、输出过压保护、过热保护、过载保护和VDD过压保护等。

特点：
集成 500V 高压 MOSFET 和高压启动电路

● 多模式控制、无异音工作

● 支持降压和升降压拓扑

● 默认12V 输出（FB 脚悬空）

● 待机功耗低于50mW

● 良好的线性调整率和负载调整率

● 集成软启动电路

● 内部保护功能：

● 过载保护 (OLP)

● 逐周期电流限制 (OCP)

● 输出过压保护 (OVP)

● VDD 过压、欠压和电压箝位保护

典型应用

● 智能LED灯具电源

● 智能家居控制电源

● 智能插座门铃等

● 小家电电源

● 工业控制

细节分布：

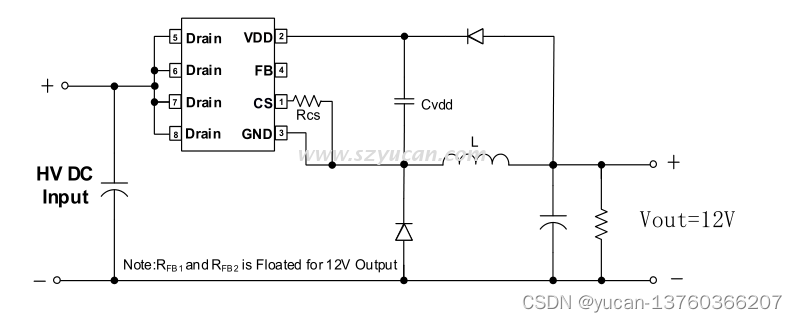

典型应用电路：
