1、前言

墨水屏电子价签多数都是用3V锂离子电池驱动的，当我们把它改造成时钟时，由于刷新频率增加，电池消耗也随之增加。虽然这些主控都是低功耗设计，但是即便是四个月换一次电池，我们也不太愿意。这时就想到了3.7V充电电池。我改造的一个时钟已经用锂电池驱动运行了两个月，但是有网友提醒我，需要使用降压板或磷酸铁锂电池。真的是这样吗？我们来做一个耐压测试吧！

2、准备

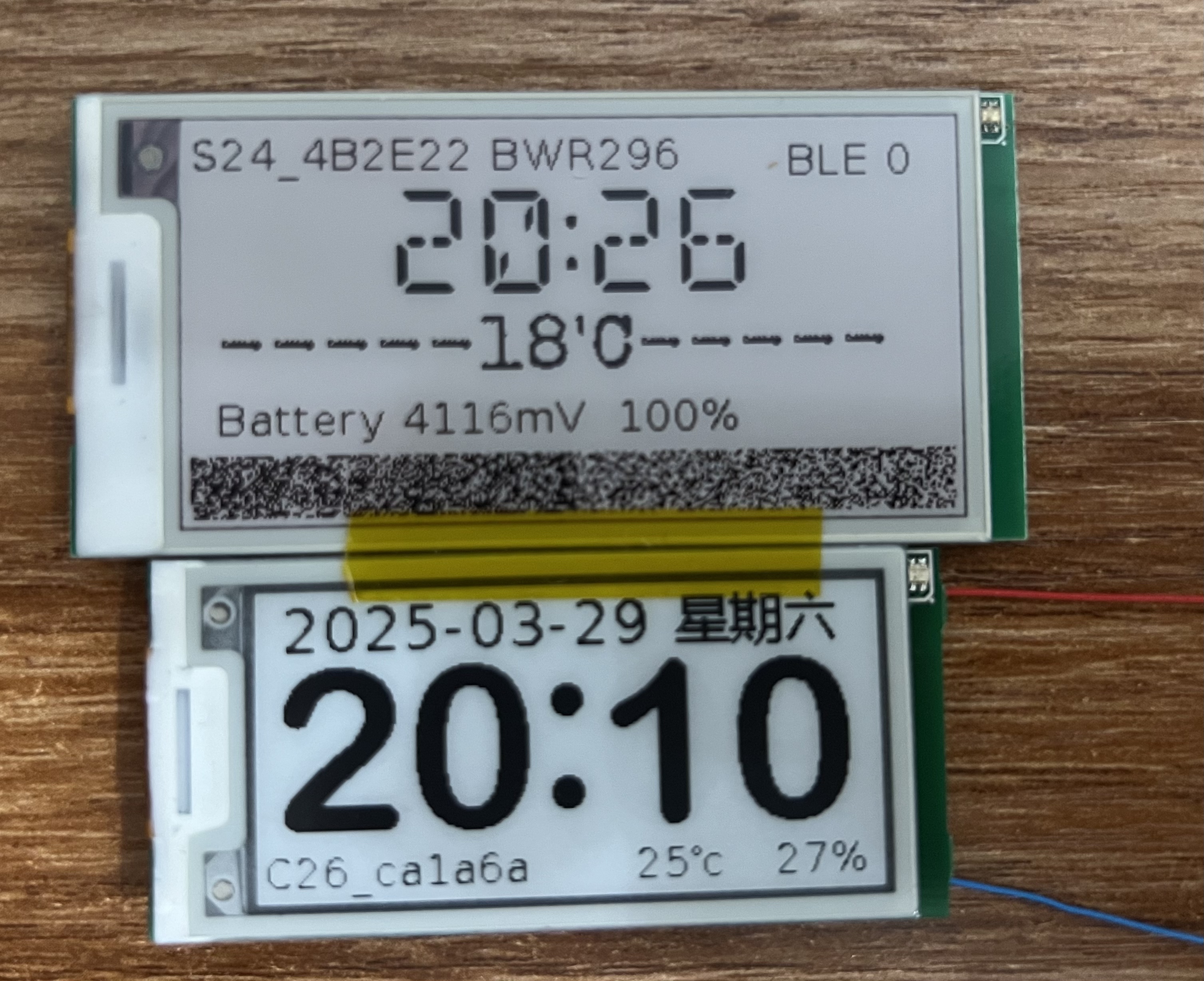

1、首先把CC2640的电压显示代码改一下，这样可以通过显示的电量百分比读出电压。

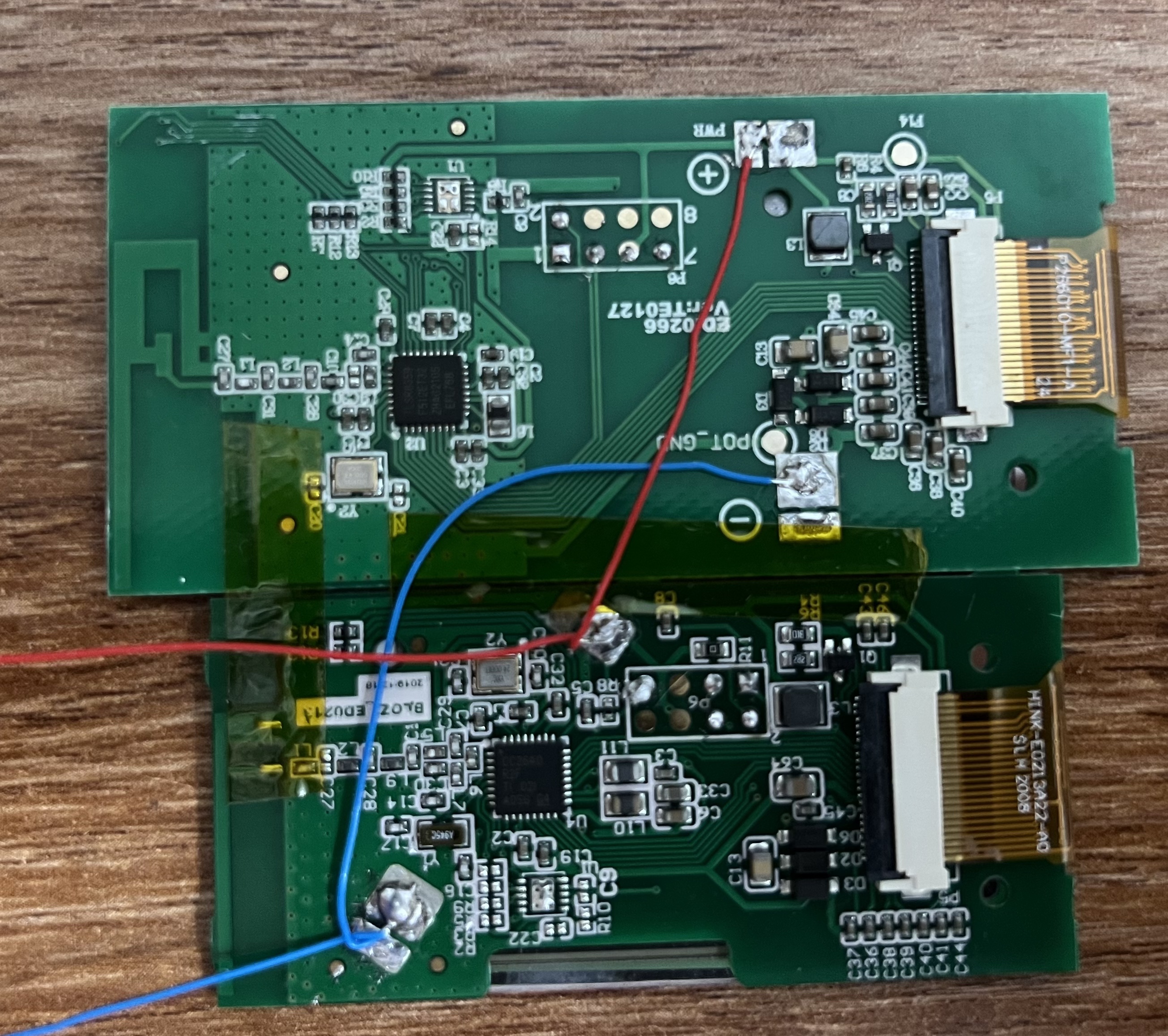

2、我把两个价签并联起来，保证电压一致。

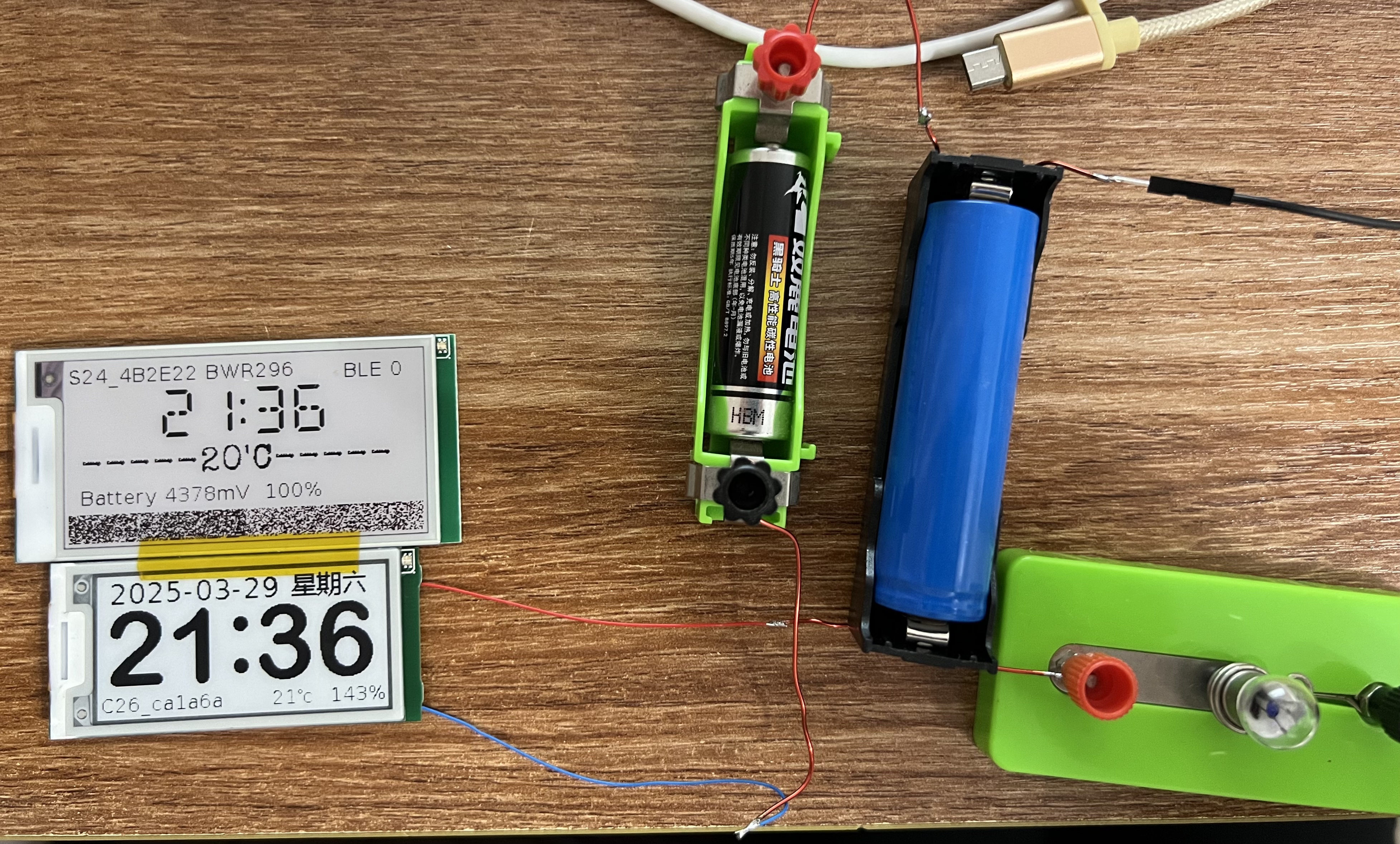

3、再来找一个稳定的直流电，开始想用一节干电池加一节没电的18650，给18650充电，这样能得到一个持续上涨的电压。电压范围是4-6V。但是18650低电压充电时，电压上升很快，很快总电压就超过了5.5V，两个价签都不刷新了。

4、我以为就这样结束了，可是断开连接，把价签直接接到18650上，两个价签都刷新起来了。

3、正式测试

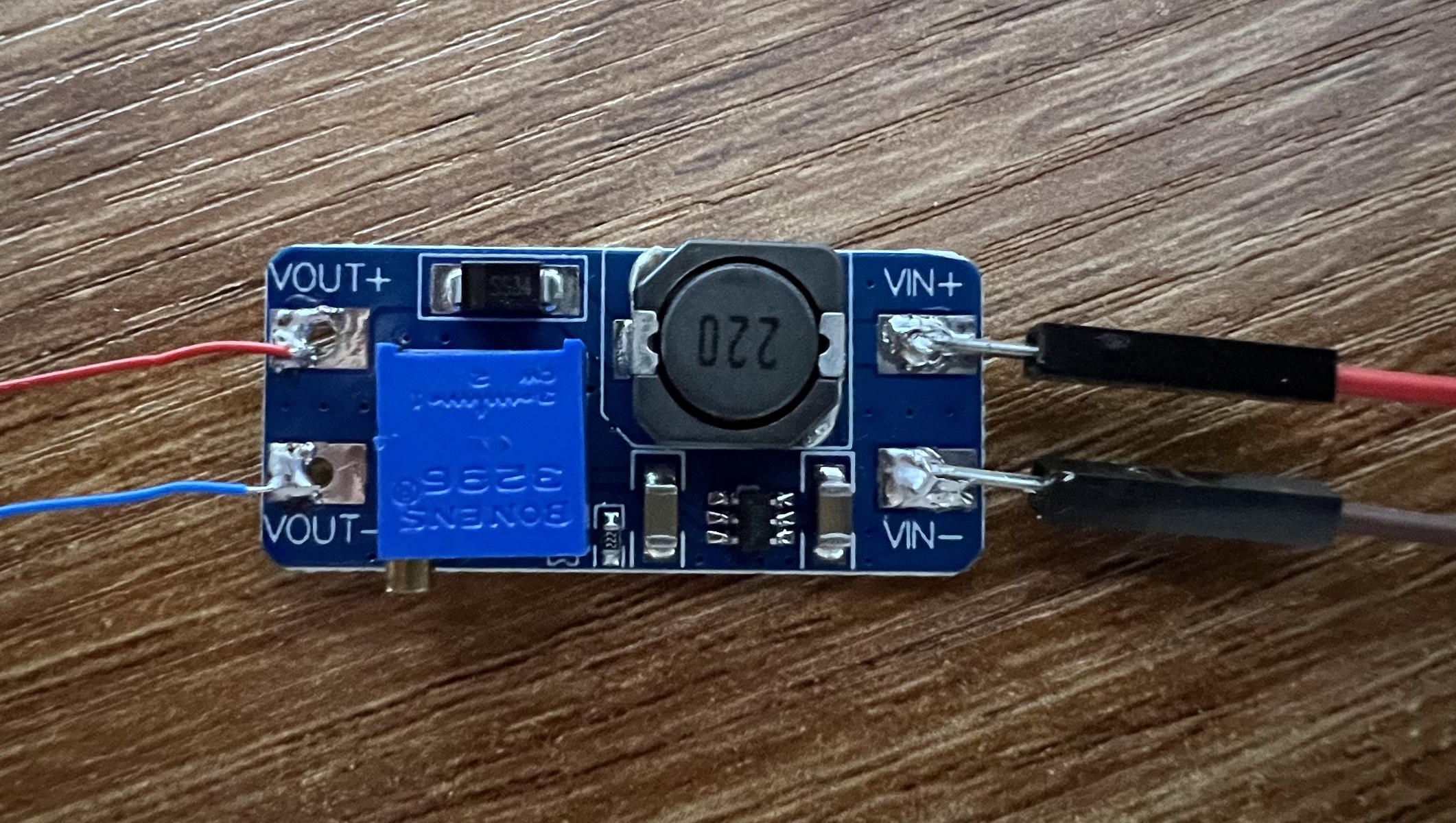

第一个方案失败了，于是我又找来了一个升压板，这个升压板标称输出电压范围是5-20V。只能试试了。输入接上4.2V充满电的锂电池，输出竟然是从4V开始的。而且调整非常精准稳定，至少可以控制在0.1V以内。这是升压板的照片，有需要可以买来试试。

4、中间过程跳过直接说测试结果。

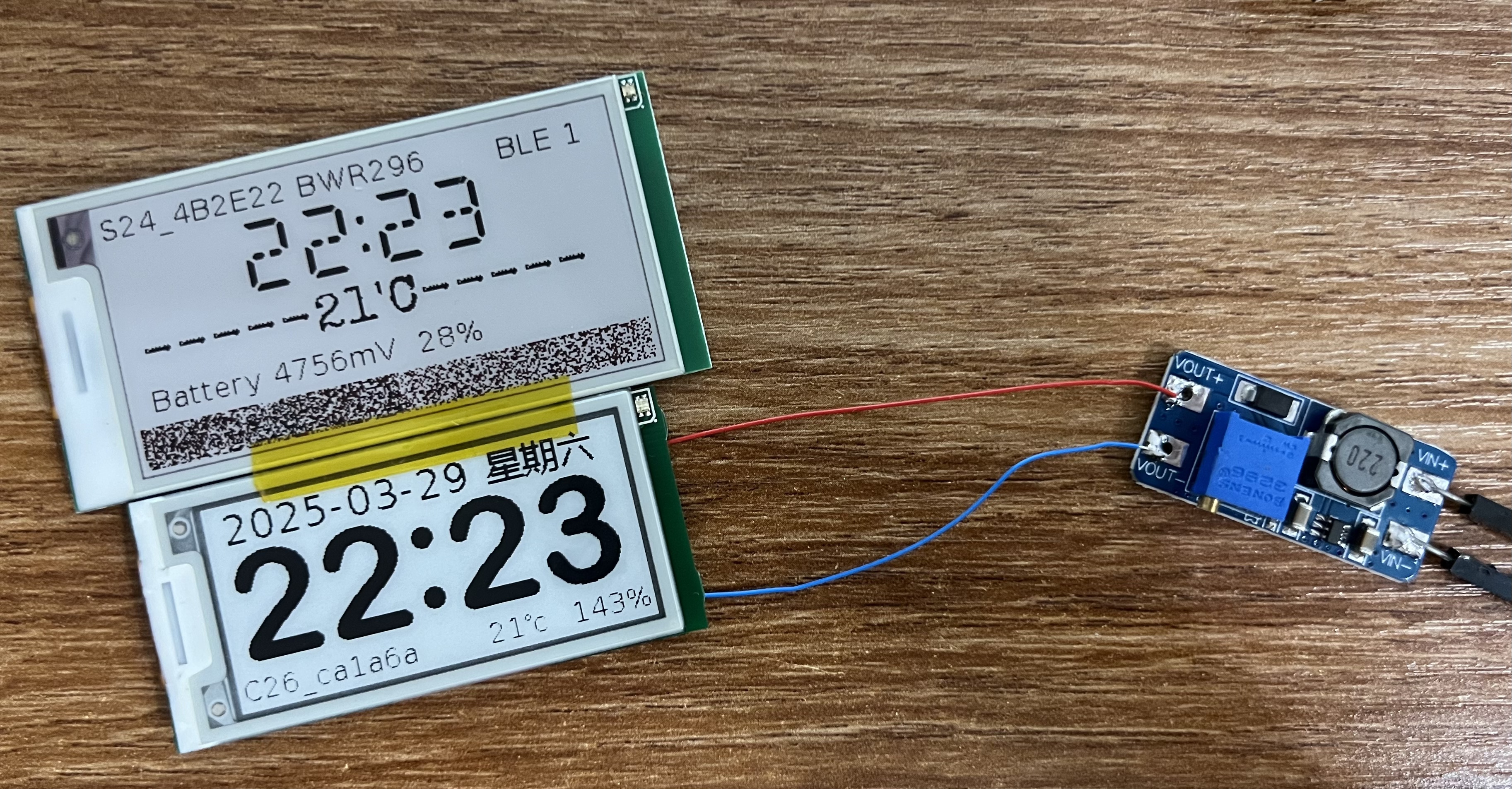

1、CC2640达到143% （4.43V）电压值就不再增加了，TSLR8359的电压值可以显示到5V以上。

2、5V时两个价签都可以正常运行。

3、5.2V的时候TLSR8359开始反复重启刷新，但是CC2640还可以正常运行。5.4V以上，两个价签都不再更新。

4、电压从6V回到5V，两个价签又可以正常运行。

5、电压达到6.5V，TLSR8359LED灯全亮，芯片开始发热。但是CC2640只是停止更新，断电后再上电，还是可以正常运行。

 6、由于TLSR8359内部的稳压二极管类的原件还在起作用，升压板无法超过6.5V，于是断开TLSR8359，继续提高电压。当电压达到7.5V时。CC2640击穿，开始发热，测试结束。

5、后续

1、虽然CC2640发热 损坏了，但是再次上电屏幕竟然还能刷新。只是芯片发热电流太大，不能正常使用了，这个芯片是挺强的。

2、让另一个CC2640承担在5V 下运行的任务吧！
