1、urdf->机器人的搭建，可以用xml文件表示机器人

gazebo->创建仿真环境，

rviz->感知环境三维可视化工具

2、仿真优势：低成本、高效、高安全性

3、机器人分为关节和连杆两大部分，连杆->机器人可见部分，关节->现实中的连接出的不可见的东西

=======================

urdf语法

-robot标签

-link标签

-joint标签

一、robot

urdf 中为了保证 xml 语法的完整性，使用了robot标签作为根标签，所有的 link 和 joint 以及其他标签都必须包含在 robot 标签内,在该标签内可以通过 name 属性设置机器人模型的名称

1.属性

name: 指定机器人模型的名称

2.子标签

其他标签都是子级标签

二、link

urdf 中的 link 标签用于描述机器人某个部件(也即刚体部分)的外观和物理属性，比如: 机器人底座、轮子、激光雷达、摄像头...每一个部件都对应一个 link, 在 link 标签内，可以设计该部件的形状、尺寸、颜色、惯性矩阵、碰撞参数等一系列属性

转存失败重新上传取消

1.属性

• name ---> 为连杆命名

2.子标签

• visual ---> 描述外观(对应的数据是可视的)

  • geometry 设置连杆的形状

    • 标签1: box(盒状)

      • 属性:size=长(x) 宽(y) 高(z)

    • 标签2: cylinder(圆柱)

      • 属性:radius=半径 length=高度

    • 标签3: sphere(球体)

      • 属性:radius=半径

    • 标签4: mesh(为连杆添加皮肤)

      • 属性: filename=资源路径(格式:package://<packagename>/<path>/文件)

  • origin 设置偏移量与倾斜弧度

    • 属性1: xyz=x偏移 y便宜 z偏移

    • 属性2: rpy=x翻滚 y俯仰 z偏航 (单位是弧度)

  • metrial 设置材料属性(颜色)

    • 属性: name

    • 标签: color

      • 属性: rgba=红绿蓝权重值与透明度 (每个权重值以及透明度取值[0,1])

• collision ---> 连杆的碰撞属性

• Inertial ---> 连杆的惯性矩阵

三、joint

urdf 中的 joint 标签用于描述机器人关节的运动学和动力学属性，还可以指定关节运动的安全极限，机器人的两个部件(分别称之为 parent link 与 child link)以"关节"的形式相连接，不同的关节有不同的运动形式: 旋转、滑动、固定、旋转速度、旋转角度限制....,比如:安装在底座上的轮子可以360度旋转，而摄像头则可能是完全固定在底座上。

joint标签对应的数据在模型中是不可见的

1.属性

• name ---> 为关节命名

• type ---> 关节运动形式

  • continuous: 旋转关节，可以绕单轴无限旋转

  • revolute: 旋转关节，类似于 continues,但是有旋转角度限制

  • prismatic: 滑动关节，沿某一轴线移动的关节，有位置极限

  • planer: 平面关节，允许在平面正交方向上平移或旋转

  • floating: 浮动关节，允许进行平移、旋转运动

  • fixed: 固定关节，不允许运动的特殊关节

2.子标签

• parent(必需的)

  parent link的名字是一个强制的属性：

  • link:父级连杆的名字，是这个link在机器人结构树中的名字。

• child(必需的)

  child link的名字是一个强制的属性：

  • link:子级连杆的名字，是这个link在机器人结构树中的名字。

• origin

  • 属性: xyz=各轴线上的偏移量 rpy=各轴线上的偏移弧度。

必须加name属性的标签有:robot link joint material

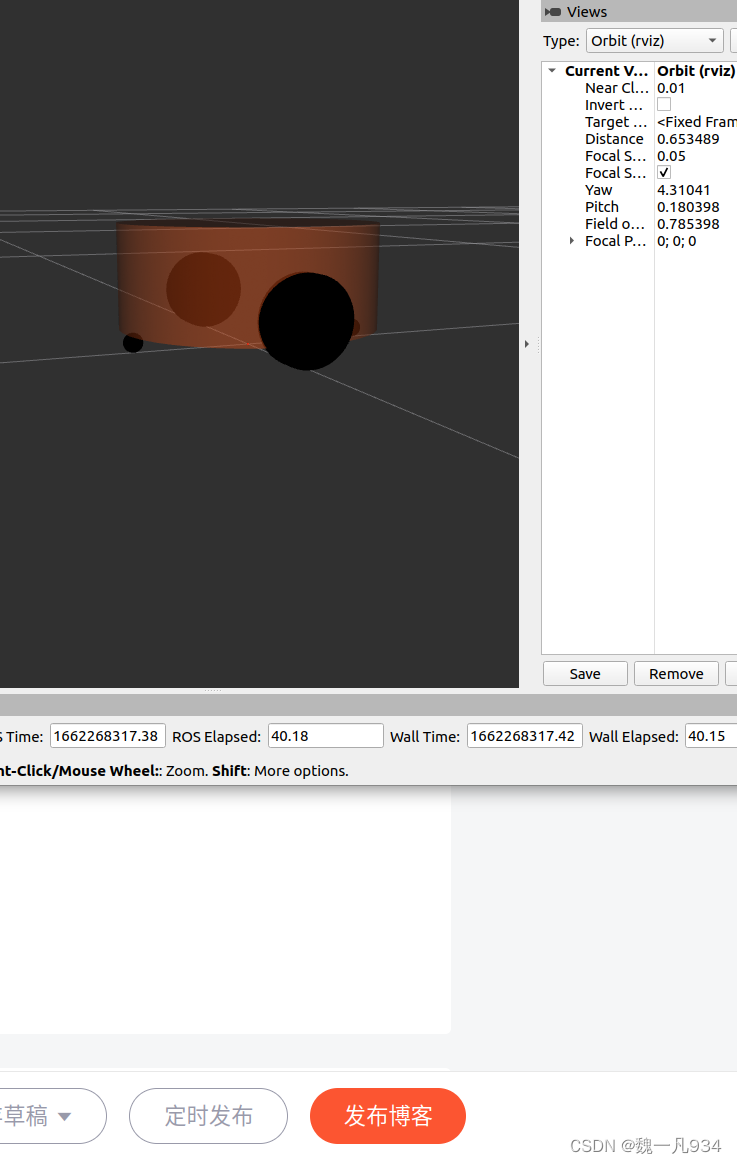

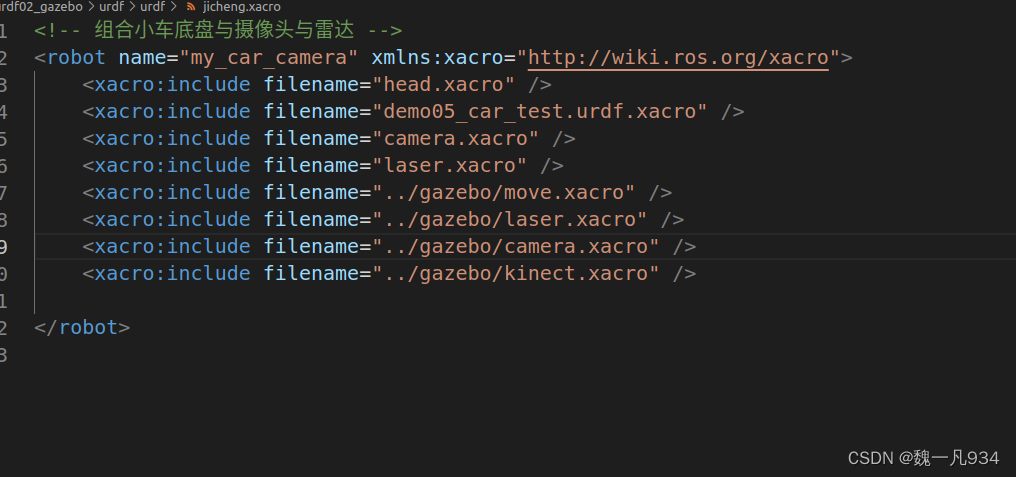

xacro可为不同组件分为不同的文件

xacro要特别注意joint的关系

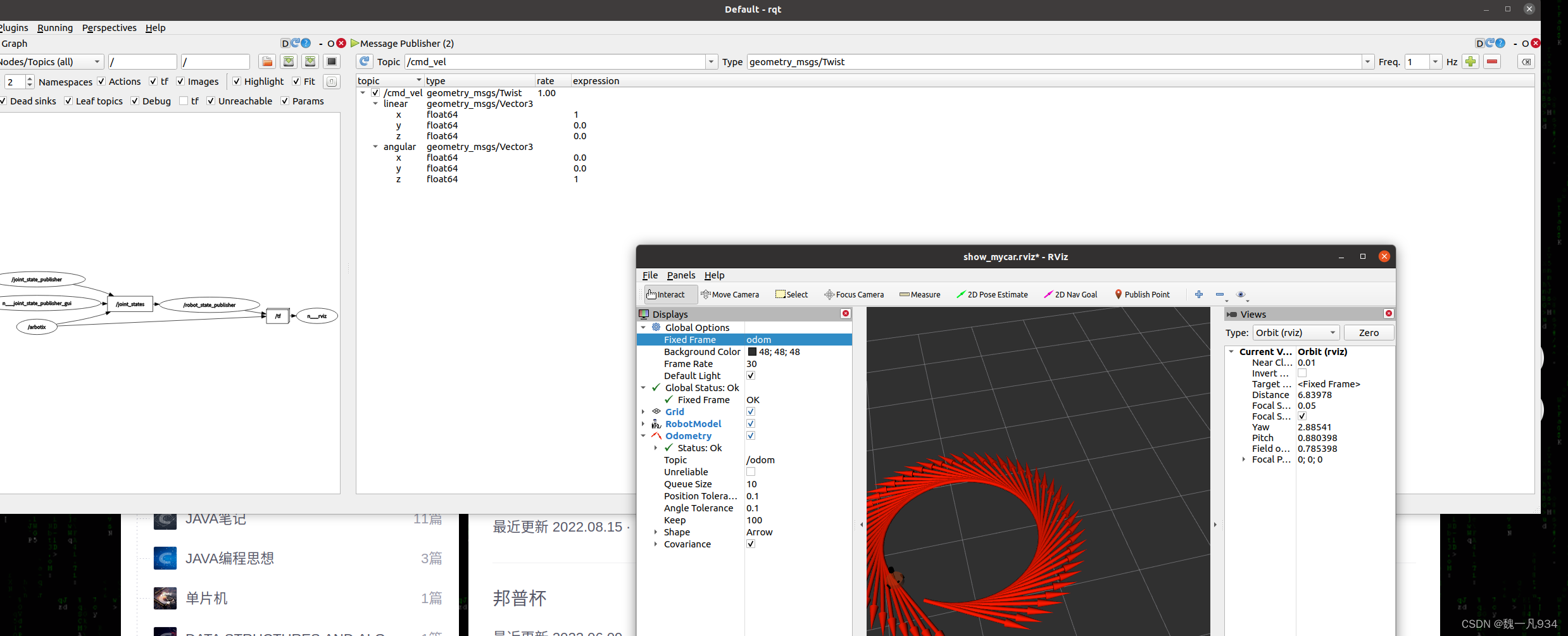

rqt控制

注意， 当 URDF 需要与 Gazebo 集成时，和 Rviz 有明显区别:

1.必须使用 collision 标签，因为既然是仿真环境，那么必然涉及到碰撞检测，collision 提供碰撞检测的依据。

2.必须使用 inertial 标签，此标签标注了当前机器人某个刚体部分的惯性矩阵，用于一些力学相关的仿真计算。

3.颜色设置，也需要重新使用 gazebo 标签标注，因为之前的颜色设置为了方便调试包含透明度，仿真环境下没有此选项。

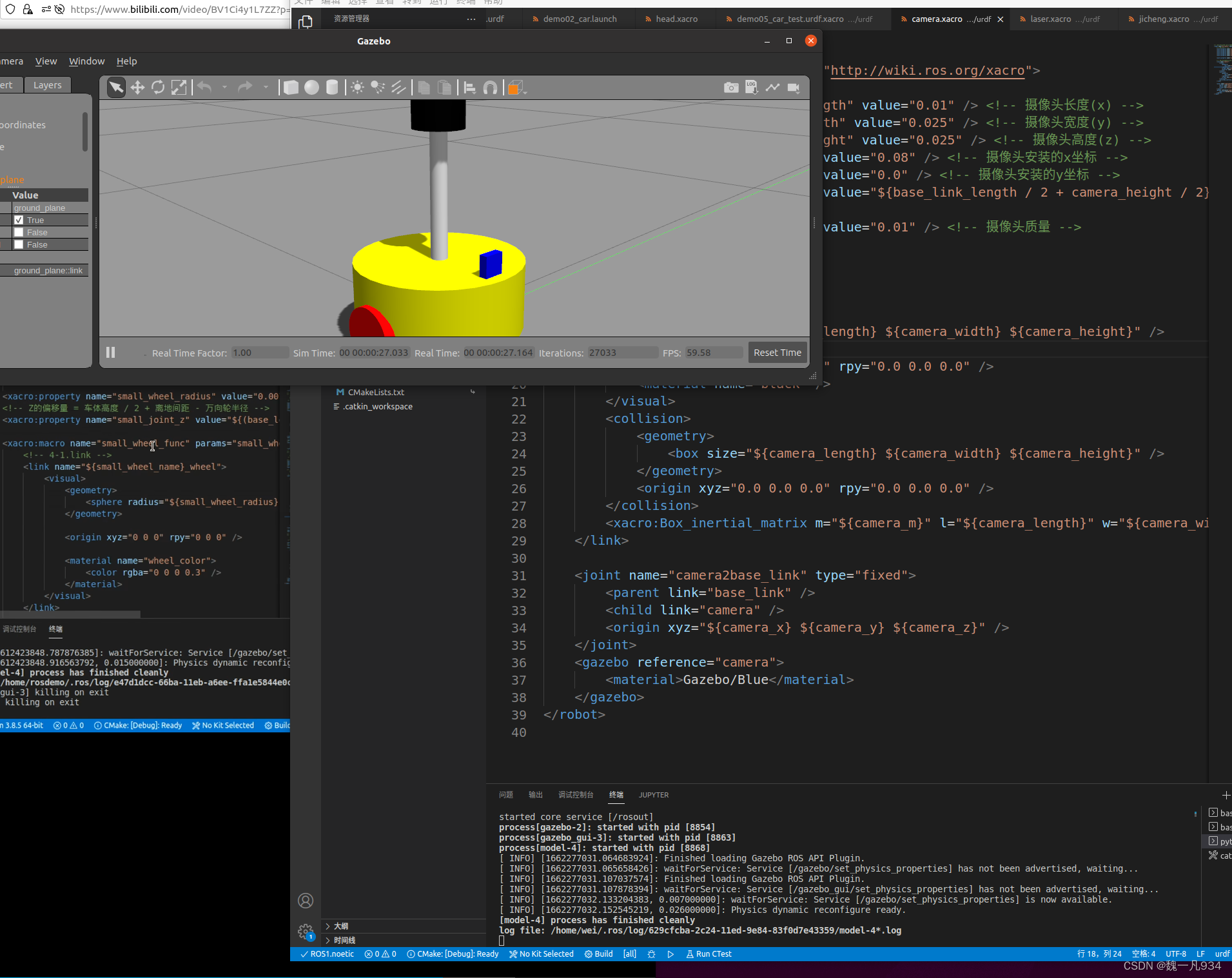

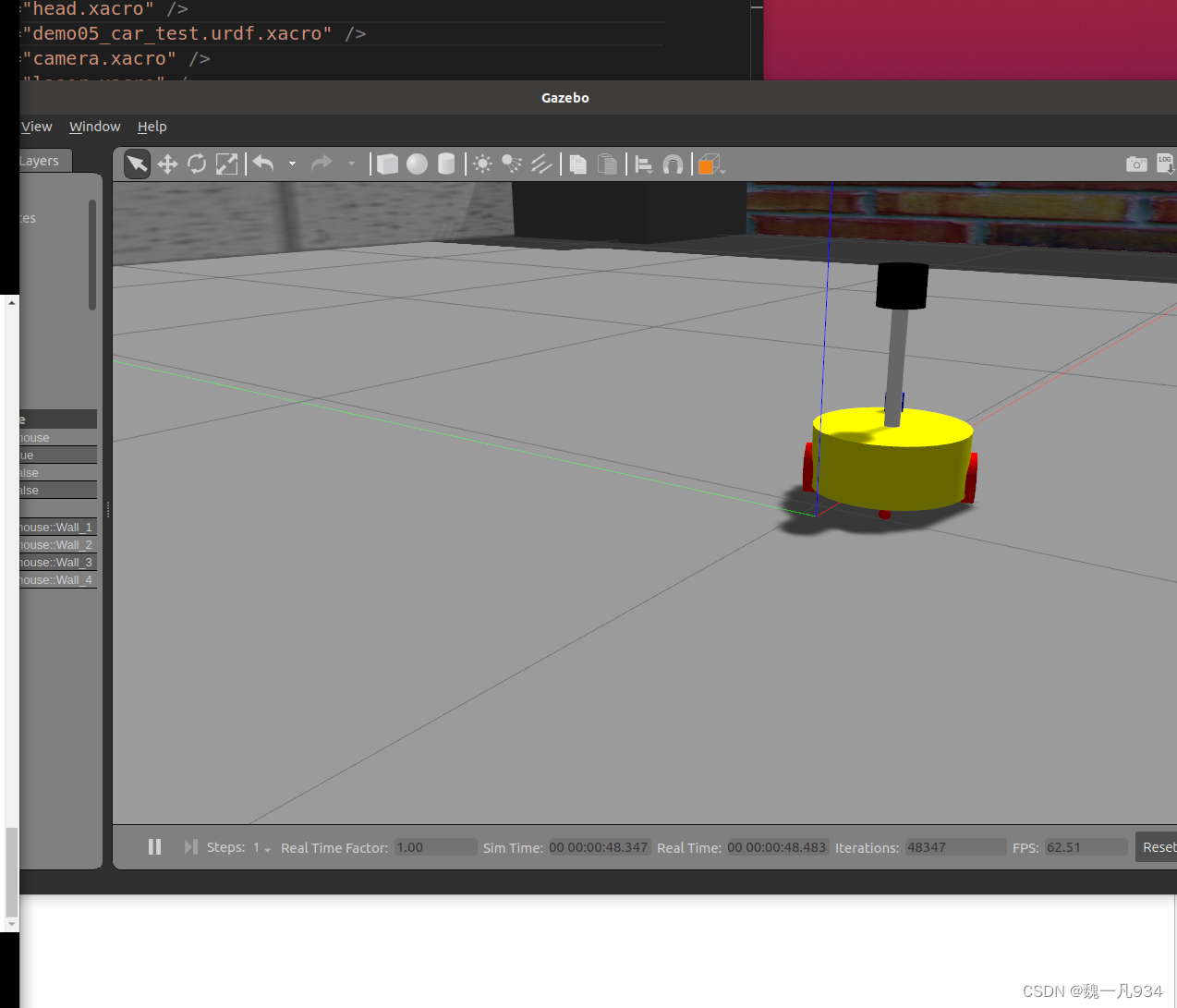

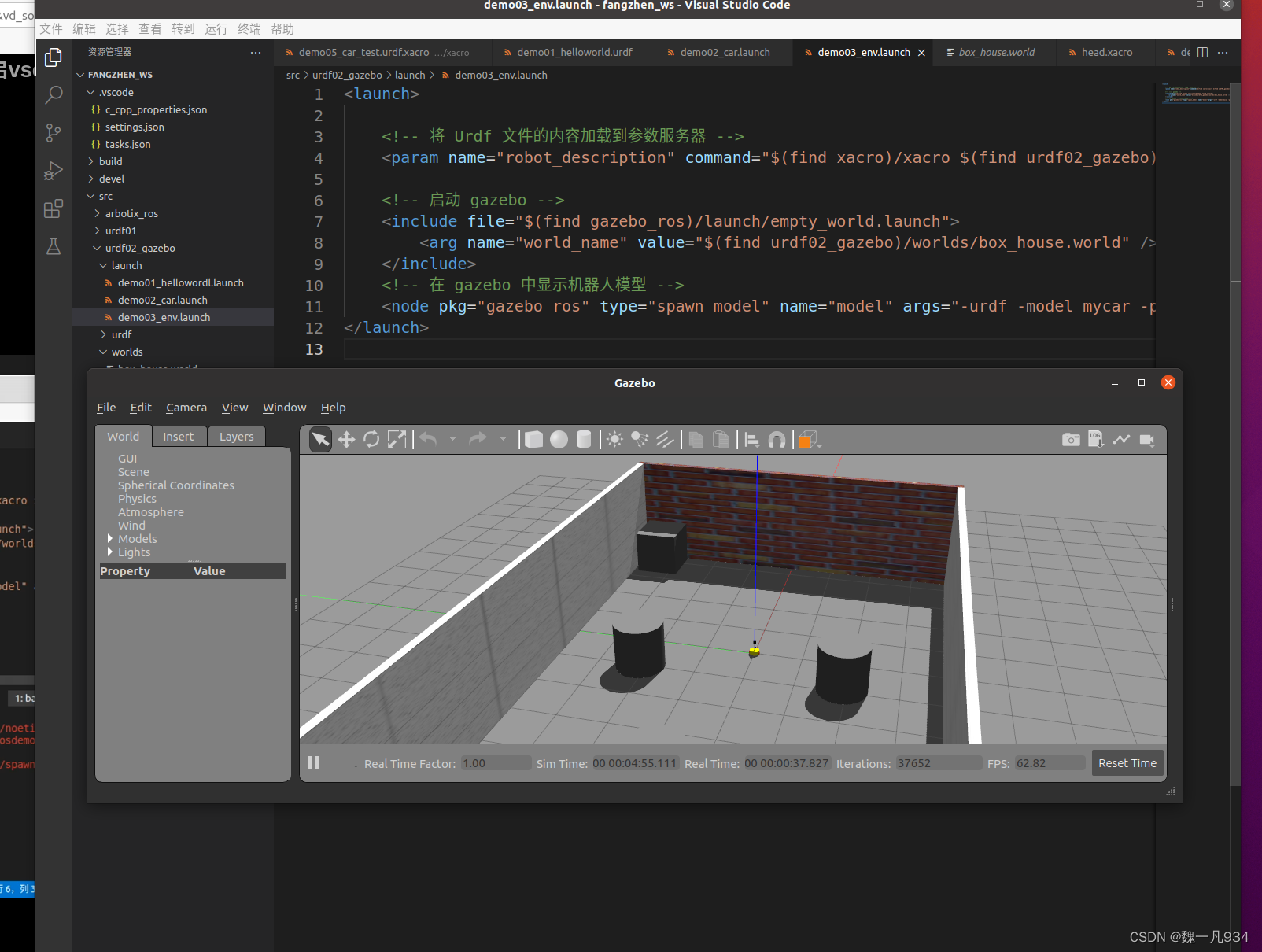

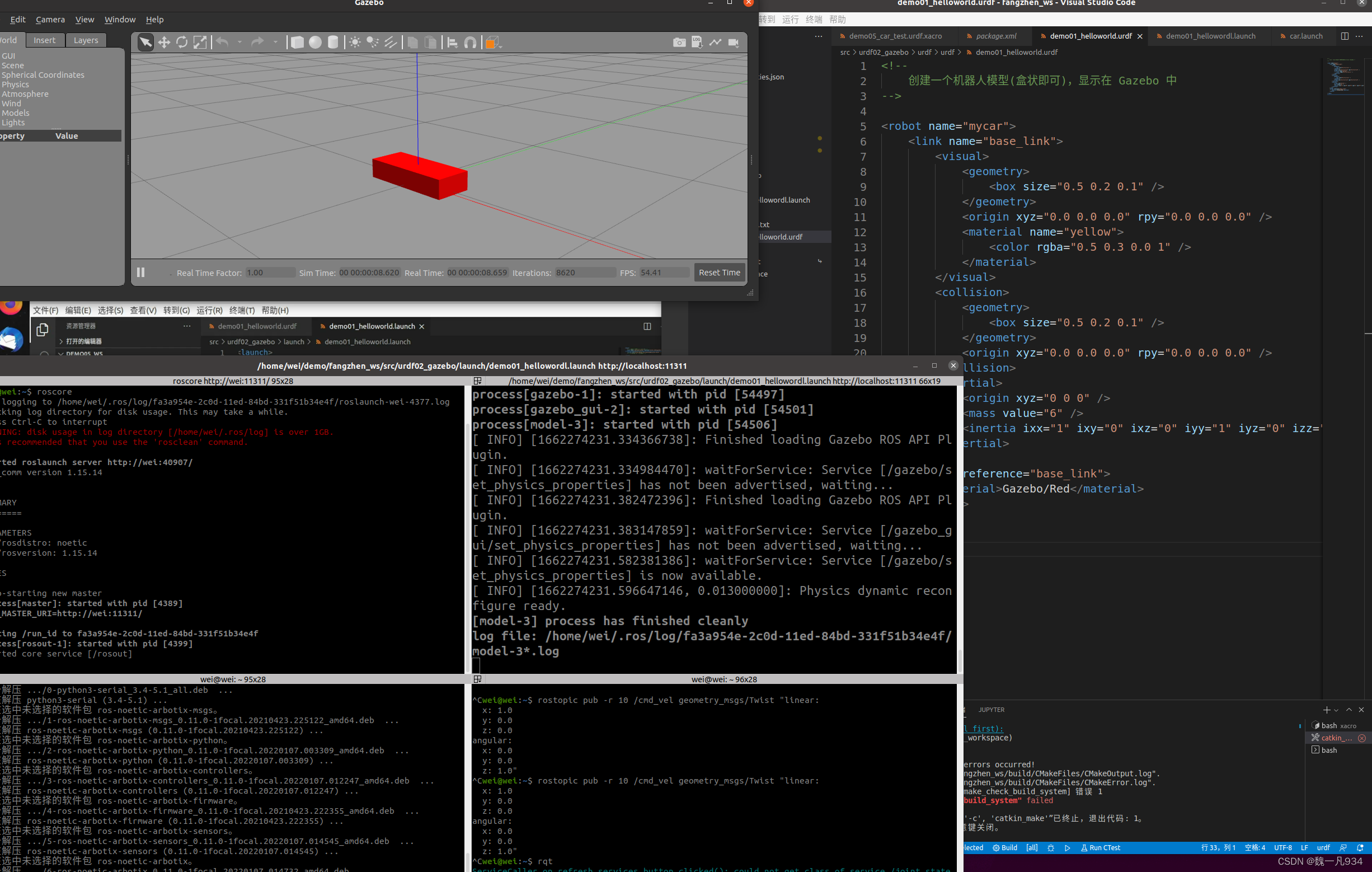

gazebo显示小车

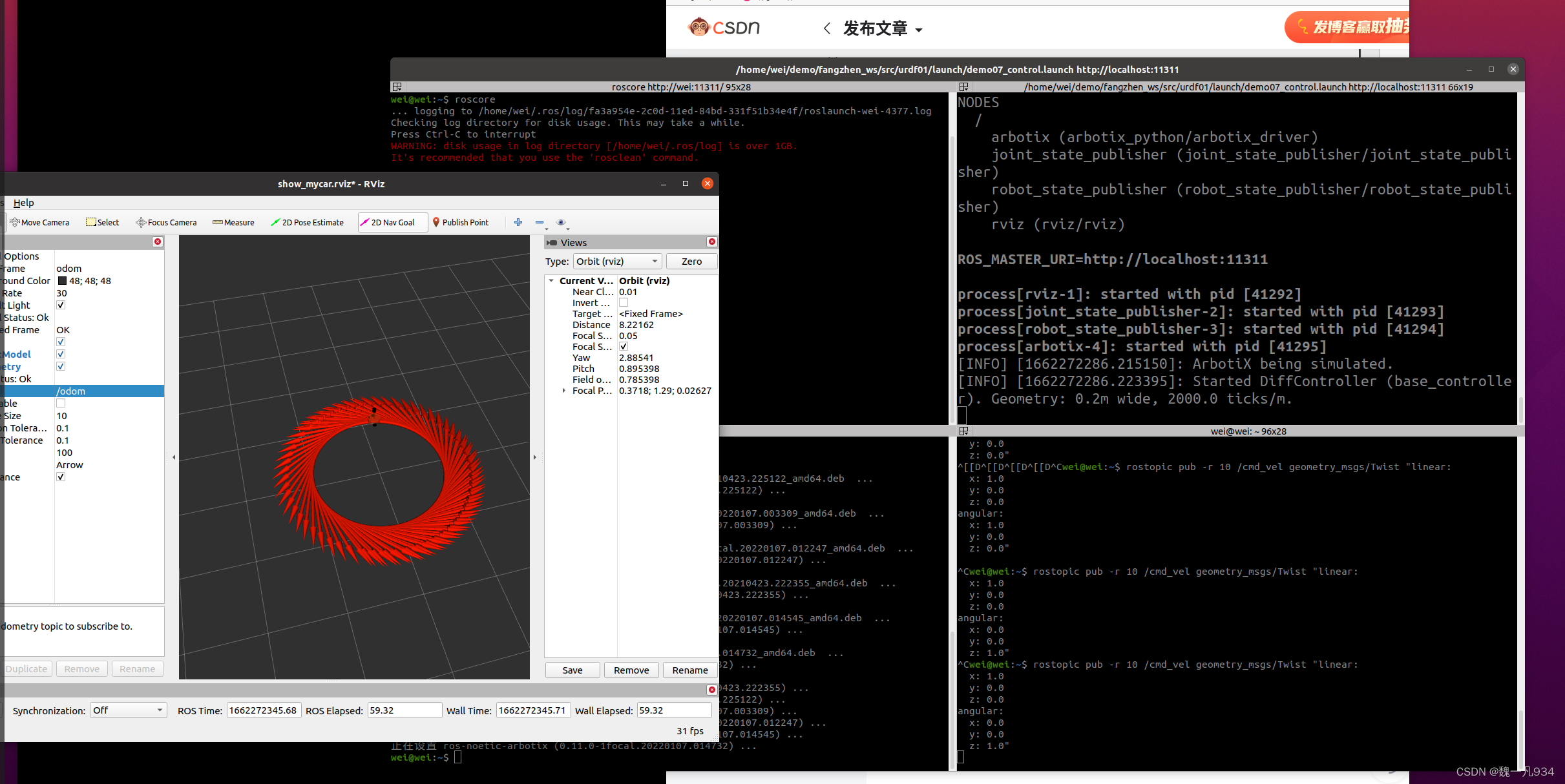

 差速

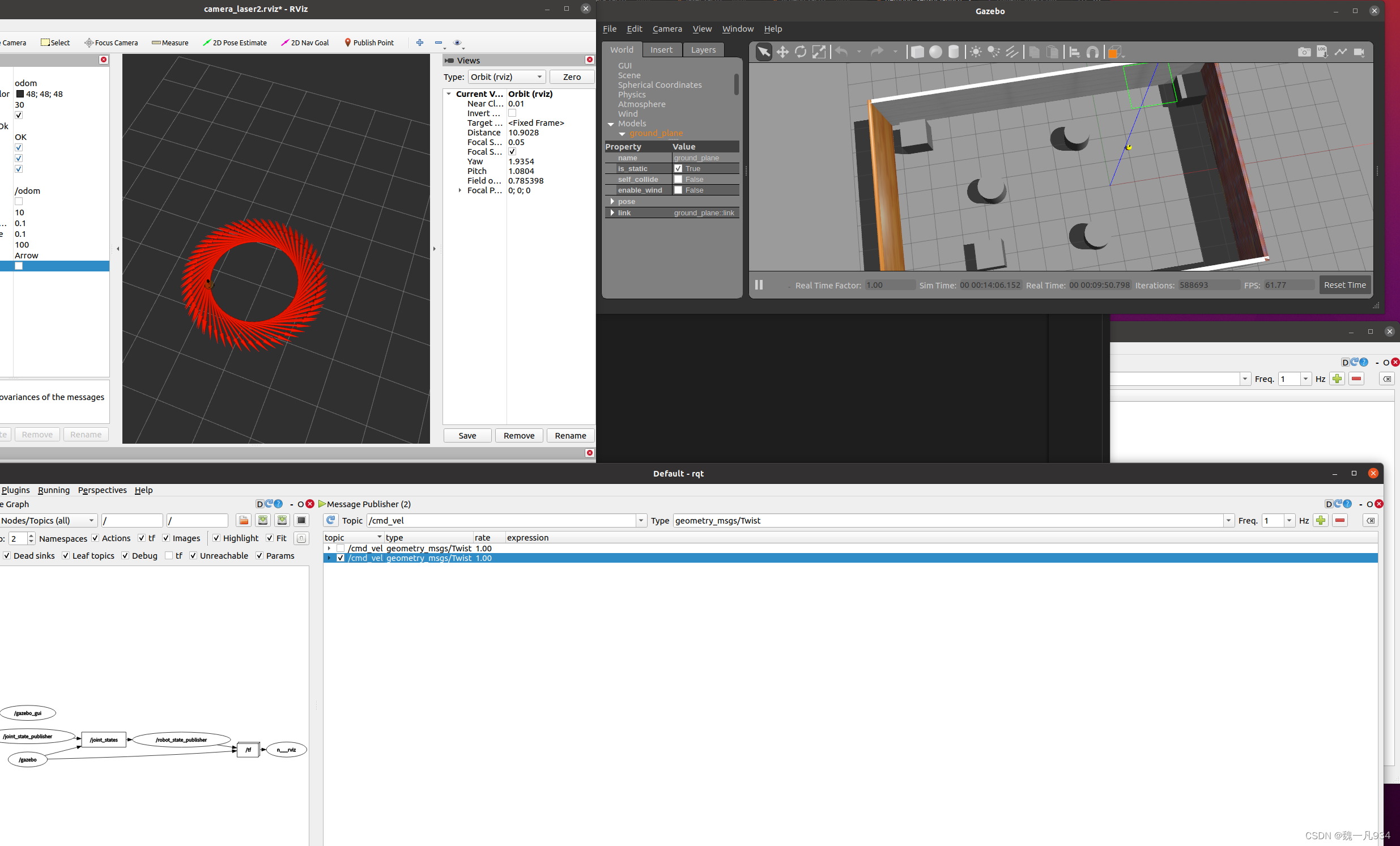

联合仿真，rqt发布

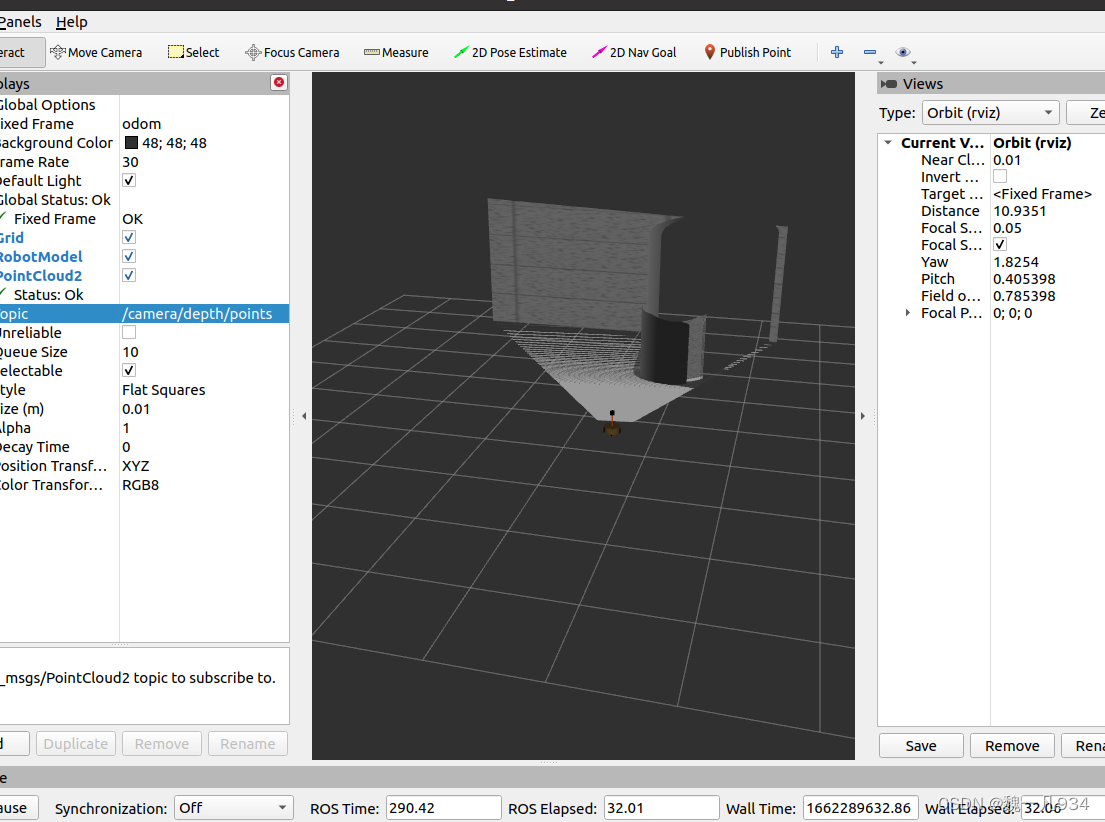

pointcloud 2
