第1关：8位可控加减法电路设计

实验目的

帮助学生掌握一位全加器的实现逻辑，掌握多位可控加减法电路的实现逻辑，熟悉 Logisim 平台基本功能，能在 logisim 中实现多位可控加减法电路。

实验内容

在 Logisim 模拟器中打开 alu.circ 文件，在对应子电路中利用已经封装好的全加器设计8位串行可控加减法电路，其电路引脚定义如图所示，用户可以直接使用在电路中使用对应的隧道标签，其中 X，Y 为两输入数，Sub 为加减控制信号，S 为运算结果输出，Cout 为进位输出，OF 为有符号运算溢出位。

电路框架

alu.circ

电路引脚

信号	输入/输出	位宽	说明
X	输入	8 位	加数/被减数
Y	输入	8 位	加数/减数
Sub	输入	1 位	运算控制位 1：减法 0：加法
S	输出	8 位	运算结果 和/差
Cout	输出	1 位	进位输出
OF	输出	1 位	有符号运算溢出检测位

电路测试

完成实验后，利用文本编辑工具打开 alu.circ 文件，将所有文字信息复制粘贴到 Educoder 平台的 alu.circ 文件中，再点击评测按钮即可进行本关测试。平台会对你设计的电路进行自动测试，为方便测试，请勿修改子电路封装，本关测试用例如下:

1. X Y Sub S Cout OF
2. 10 21 0 31 0 0
3. 7f 02 0 81 0 1
4. ff fe 0 fd 1 0
5. 81 82 0 03 1 1
6. 10 df 1 31 0 0
7. 7f fe 1 81 0 1
8. ff 02 1 fd 1 0
9. 81 7e 1 03 1 1

常见问题

Cout 一直悬空，估计是没有接这个引脚。

---

开始你的闯关任务吧，升级打怪中....

参考答案：

直接复制代码，字数太多，发不了，后续会上传文件

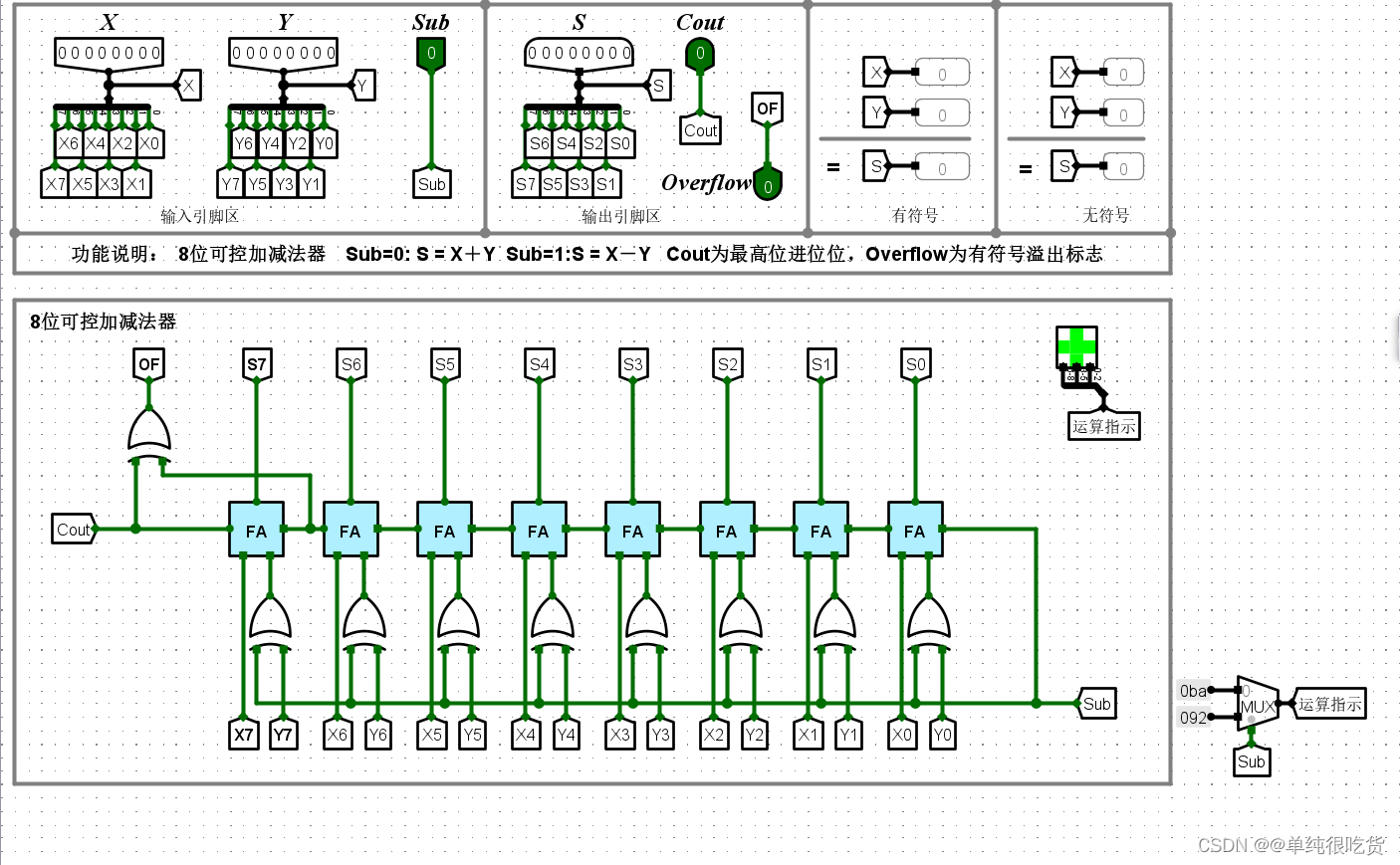

参考电路图
