针对多摄像头应用场景中对成本与性能的严苛要求，一拖四USB多摄解决方案以经济型USB接口为核心，构建四路摄像头协同工作网络，通过优化数据传输协议与处理算法，在降低系统复杂度的同时大幅提升数据采集效率，满足多样化场景下的实时处理需求。

Air8101支持DVP和UVC两种不同协议标准的摄像头：

1）DVP摄像头：

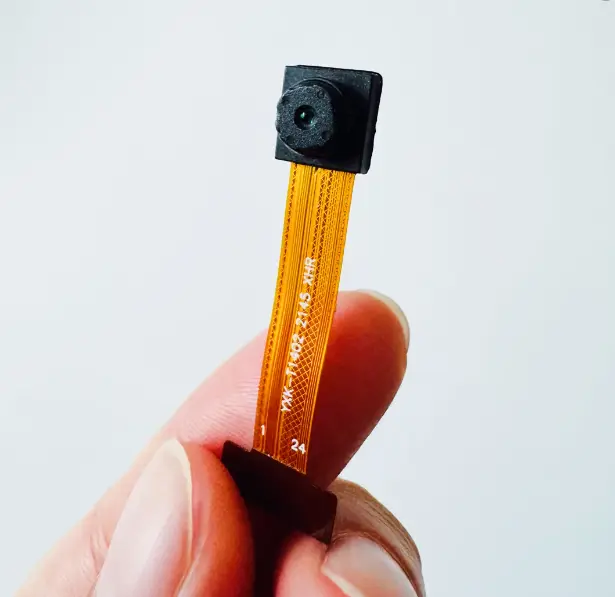

通过24PIN FPC连接器接入Air8101开发板。DVP（Digital Video Port，数字视频端口）摄像头凭借低成本、易开发的优势，在工业控制、嵌入式设备等场景中有广泛应用。

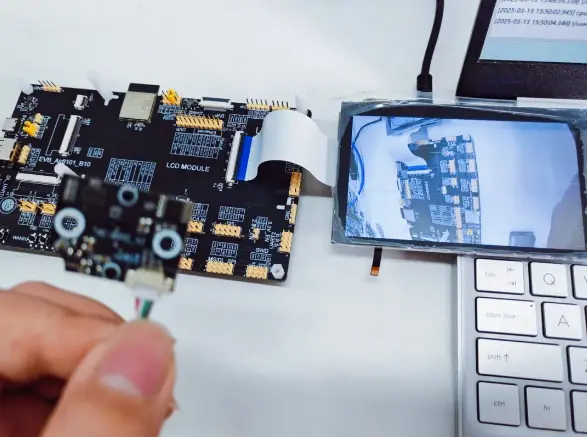

点击下图查看应用示例：

2）UVC摄像头（也可被称为USB摄像头）：

通过USB-A接入Air8101开发板，遵循USB视频类设备UVC（USB Video Class）标准，具有即插即用、兼容性强、功能多样、应用场景广泛等特点。

本文特别分享UVC多摄像头应用示例：帮助开发者快速上手Air8101开发板通过USB HUB扩展坞外挂多个UVC摄像头的使用，实现多摄像头数据采集与处理功能。

一、主要硬件准备

1.1 主要硬件

Air8101开发板套件；

支持数据传输的USB数据线；

Win10及其以上PC电脑。

1.2 接线示意

在USB HUB扩展坞插好UVC摄像头，通过USB-A接入Air8101开发板；再将配套USB转串口供电下载扩展板直插到开发板上，通过USB数据线与电脑相连。

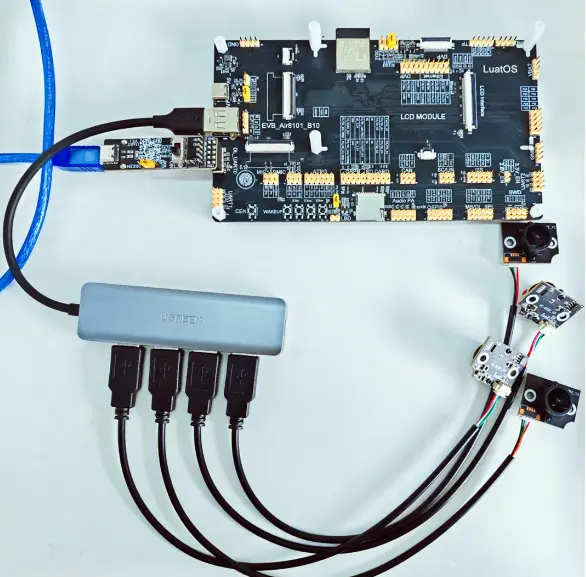

实物连线如下图示：

二、最新源码及实操教程

Air8101应用示例持续更新中，当前示例为USB多摄像头的切换拍照以及文件上传功能。

搭配LCD显示屏，在LCD屏幕上实时显示摄像头拍摄到的画面；

通过Air8101开发板上的KEY3按键进行拍照，图像可以保存到内部文件系统、BUFF或者上传到服务器；

通过Air8101开发板上的KEY5、KEY6按键可以切换USB端口号，从而切换USB摄像头。

最新源码及实操教程详见：

https://docs.openluat.com/air8101/luatos/app/multimedia/camera/multi_camera/

三、相关注意事项

3.1 开发板接线

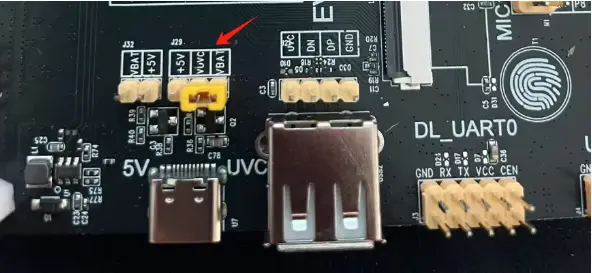

在使用UVC摄像头时，需要将开发板J29上的VBAT与VUVC进行短接，从而用VBAT给UVC供电，另外还可以用软件控制GPIO P28（2.8V_EN网络）控制UVC供电通断。

同样需要注意，如果摄像头需要支持5V时，可在J29上使用跳线帽短接+5V和VUVC。

3.2 USB摄像头参数配置

Air8101工业引擎LuatOS固件支持一拖四USB摄像头，可以通过软件来控制使用哪路摄像头，在同一时间仅支持一路摄像头拍照或者录制视频。

当你使用一路摄像头时，需要把另外三路摄像头通过软件进行关闭。

示例代码中通过camera.USB将摄像头ID配置为USB类型，由于示例是外挂多个USB摄像头，因此需要一个usb_port变量用于设置USB端口号，默认端口号为1。

注意：Air8101开发板最多只能支持四个USB摄像头，代码将USB端口号的范围限制在了1~4（最小为1，最大为4）。

可通过www.air8101.cn，获取更多最新开发资料。

今天的内容就分享到这里了~
