图表时间轴

在labview的图标中，在很多项目上需要用时间作为x轴。在图表属性中有绝对时间和相对时间可以设置。

相对时间： 以一个数据的到来时间为1s的单位时间。如果数据采集的频率经常变化就不可以作为X轴，如果数据采集的频率恒不变，可以通过调缩放因子改变x轴的比例，将缩放因子改为: （其中T为数据的时间周期，单位为秒）

$$缩放因子=1/T$$

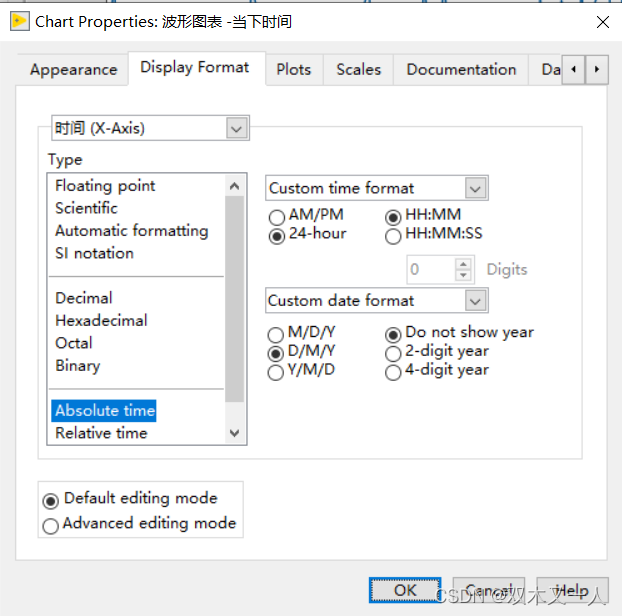

绝对时间： 最好设置一下系统时间

前面板

在数据中加入时间戳，数据和时间一一对应。

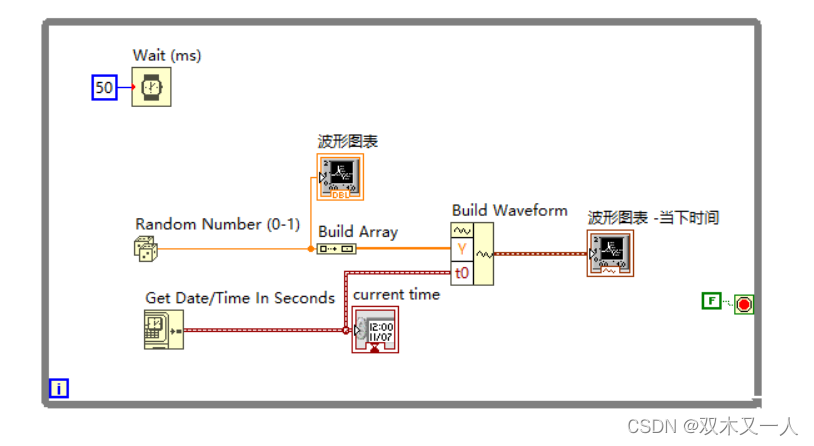

后面板

加入时间戳后的结果，随机数需要转换为数组。

注意：

1. 尽可能用顺序逻辑框图，帮你梳理逻辑，千万不要偷懒
2. 连接输入输出端口

源程序

免费下载
链接: 【labview】图表时间轴（数据+时间戳）vi
