华中科技大学-计算机组成原理实验-单总线CPU设计

这个比上个运算器的实验好多了，连线简单了很多，搞懂原理的两个小时就可以搞完。

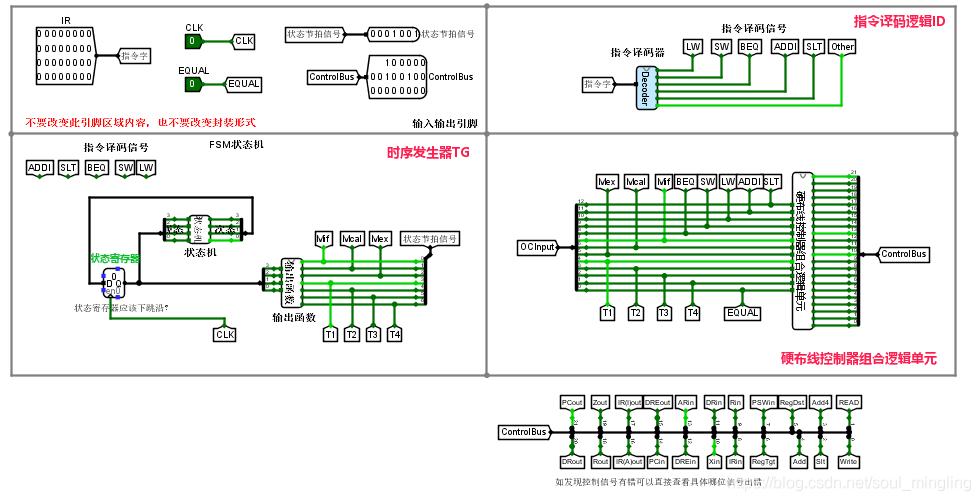

指令译码器

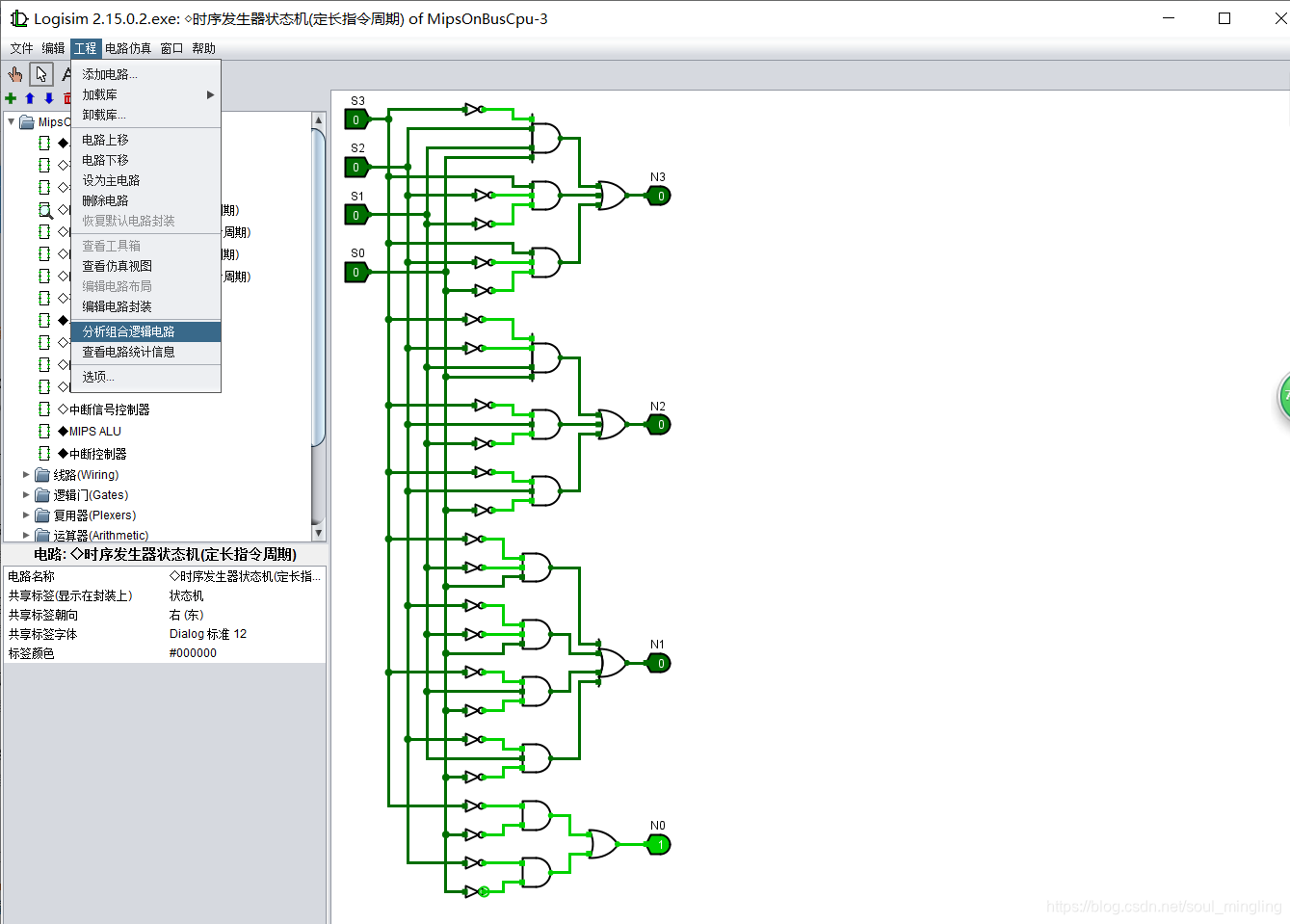

时序发生器状态机（定长指令周期）

注意：这道题不是让连线的，而是根据表自动生成，表在下面。

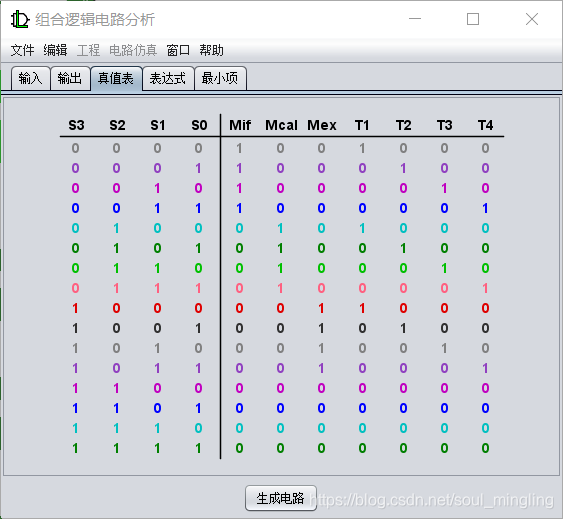

时序发生器输出函数（定长指令周期）

同样，这题也是自动生成的线……

硬布线控制台组成逻辑单元

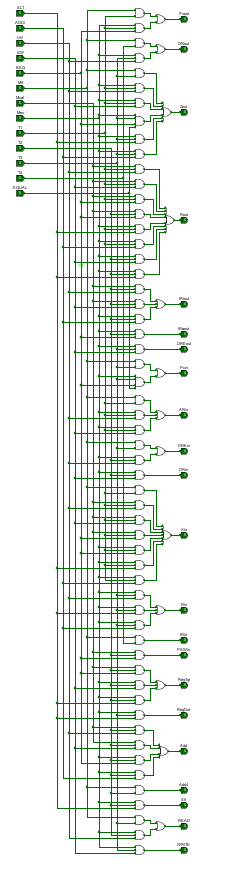

这个其实不是硬连的，但是这个过程……也不知道咋放上来，放个结果图吧，实在不行了硬连应该也行。

硬布线控制器

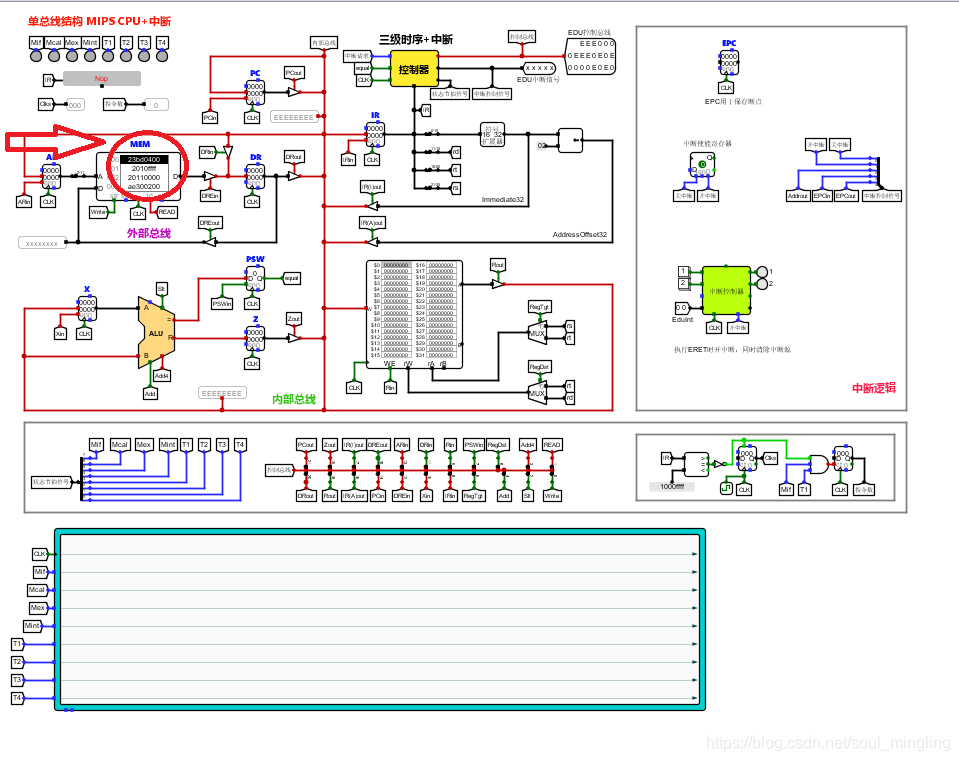

单总线CPU+中断（3级时序）

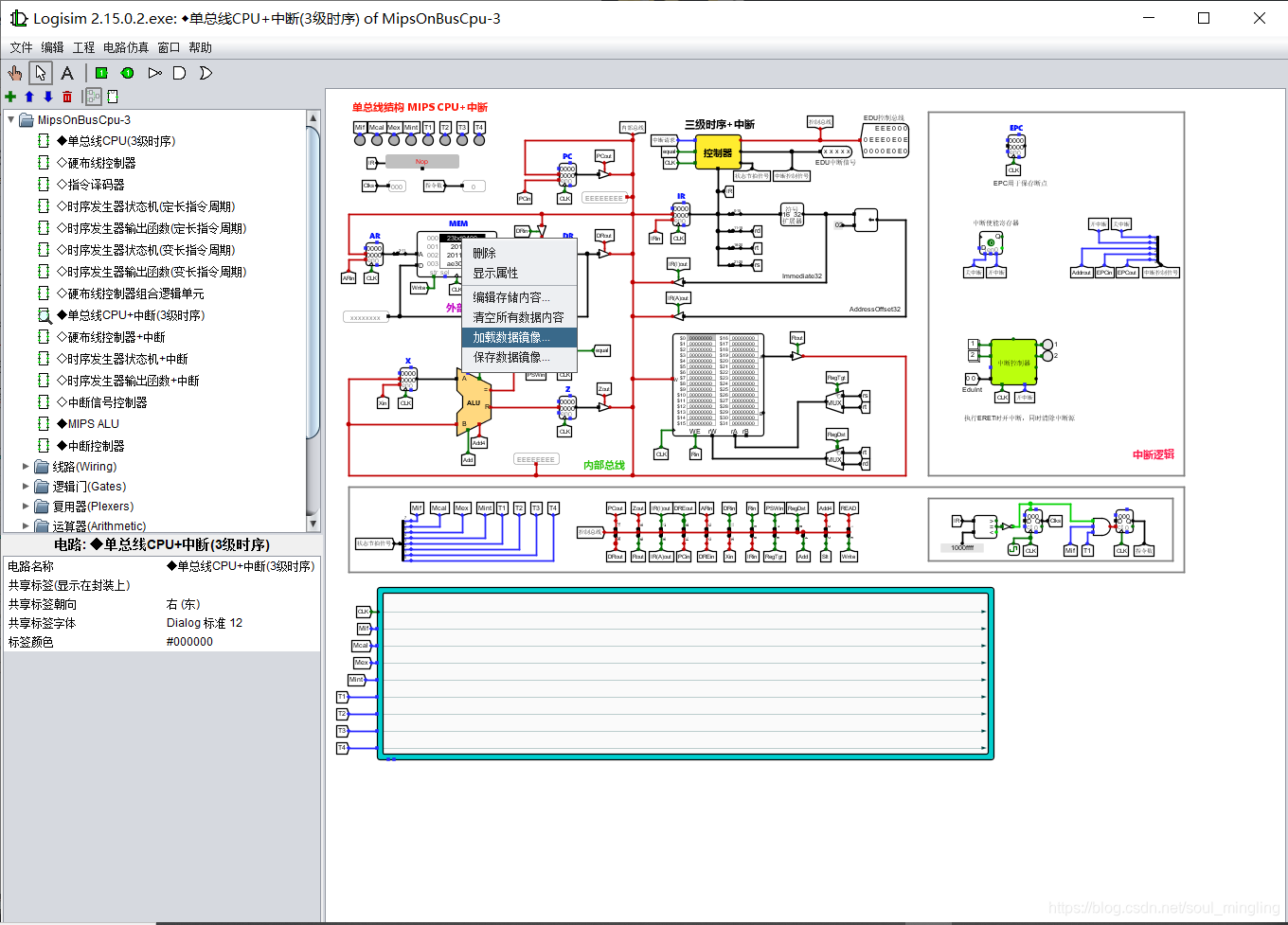

这个题线是连好的，就是需要右键这个地方：

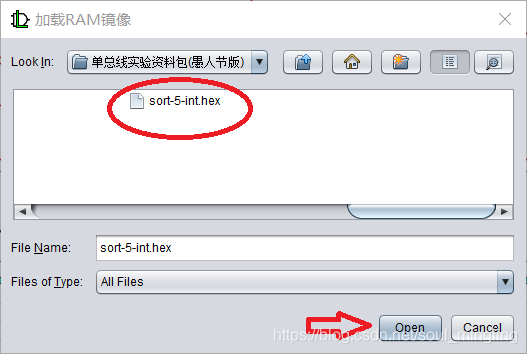

然后提交就完事了。
