虽然反激式开关电源的占空比可以轻松超过50%,但是,超过50%之后需要斜坡补偿,这个要计算,比较麻烦

        反激式开关电源结构上看没有电感器,但实际上反激变压器本身就兼具电感的作用,所以又要考虑右半平面零点的影响,这个也需要补偿,涉及大量计算

        下图是一个典型的使用内置误差放大器的光耦431反馈方案,环路由开环直流增益和431增益和光耦增益和误差放大器增益共同构成,在环路设的时候需要让f在fBW位置总的增益为1也就是0db

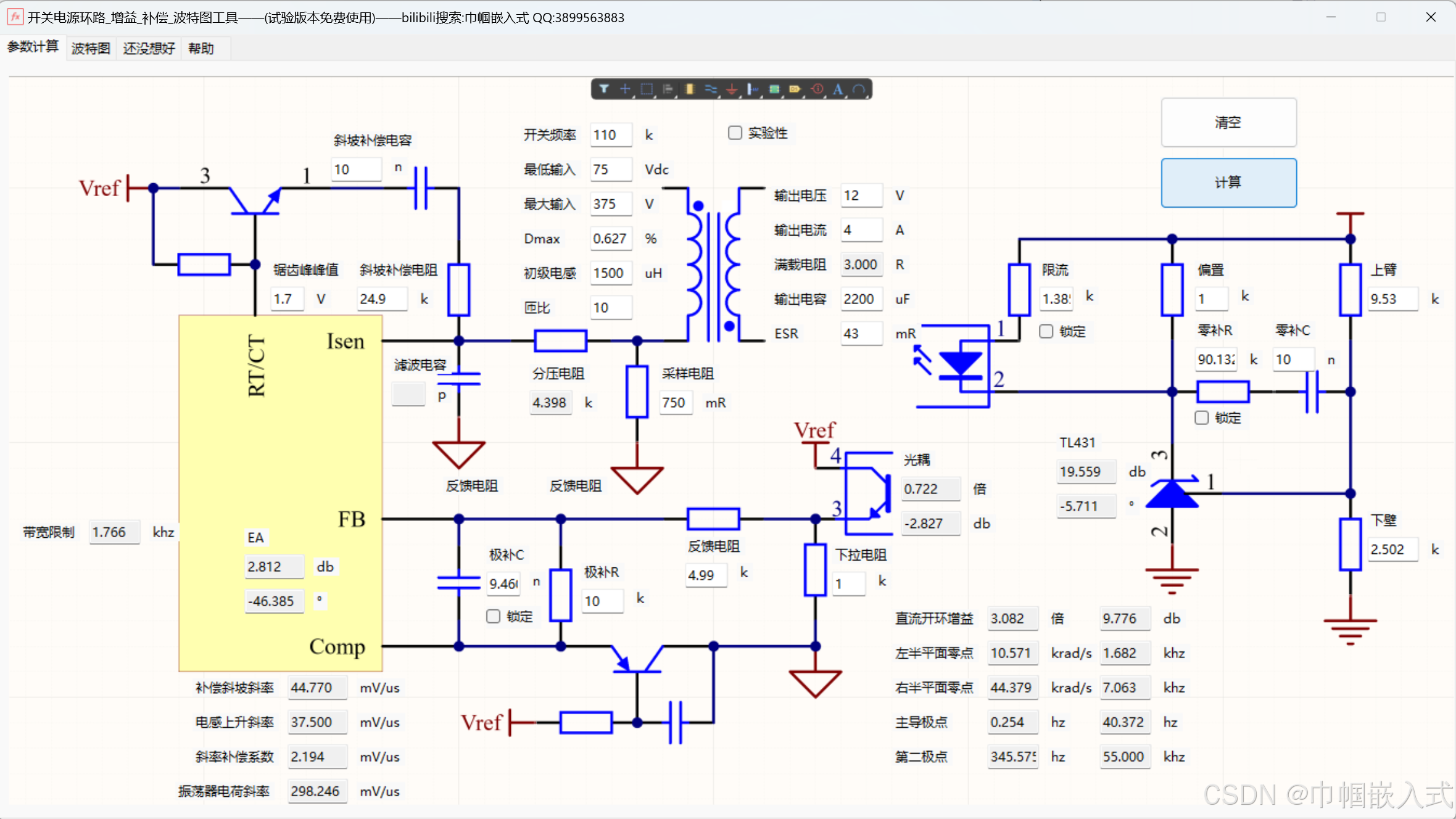

        算来算去好麻烦,所以写了个小工具来代替手算

可以计算左半平面零点

右半平面零点

主极点,第二极点

直流开环增益

光耦增益

误差放大器增益

tl431增益

并且通过环路增益来推算光耦led的限流电阻(最大值)

需要的可以自行下载百度网盘 请输入提取码提取码JGPW
