DM9000AE、DM9161、LAN8720 的区别与联系​
这三款芯片均为嵌入式系统中常用的以太网通信芯片，但在功能定位、接口协议和应用场景上存在显著差异。以下是详细对比：
​一、功能定位与厂商

​二、接口与协议对比
​1. 接口类型

​DM9000AE​
    ​总线接口：8/16位并行总线（类似ISA总线），直接连接微控制器的GPIO或外部总线。
    ​用途：适用于无内置MAC的处理器（如旧款ARM7/9）。

​DM9161​
    ​PHY接口：MII（Media Independent Interface）或RMII（Reduced MII）。
    ​用途：需搭配外部MAC（如FPGA或内置MAC的处理器）。

​LAN8720​
    ​PHY接口：RMII（节省引脚，适合低功耗场景）。
    ​用途：与内置MAC的MCU（如STM32F4/F7）配合使用。

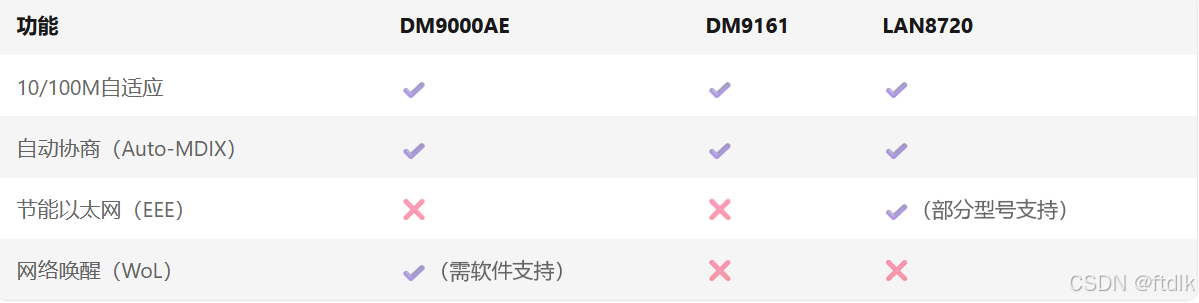

​2. 协议支持

​三、硬件设计差异
​1. 引脚与封装

​DM9000AE：LQFP-48或LQFP-64封装，引脚数较多，需连接地址/数据总线、中断、复位等信号。
​DM9161：LQFP-48封装，仅需MII/RMII接口和配置引脚。
​LAN8720：QFN-24或QFN-32封装，体积更小，适合紧凑型设计。

​2. 外围电路复杂度

​DM9000AE：需外部EEPROM存储MAC地址，总线时序需严格匹配MCU。
​DM9161/LAN8720：仅需PHY基础电路（如变压器、匹配电阻），设计更简单。

​3. 典型应用电路

​DM9000AE：

plaintext

MCU GPIO/总线 → DM9000AE → 网络变压器 → RJ45

​LAN8720：

plaintext

MCU RMII接口 → LAN8720 → 网络变压器 → RJ45

​四、软件驱动与兼容性
​1. 驱动开发

​DM9000AE：
    需实现总线读写操作，Linux内核提供标准驱动（dm9000.c）。
    示例代码（寄存器读写）：

    c

    // 写入DM9000AE寄存器
    void dm9000_write_reg(uint8_t reg, uint8_t value) {
        *(volatile uint8_t*)(DM9000_BASE + reg) = value;
    }

​DM9161/LAN8720：
    需配合MAC控制器驱动（如STM32的ETH外设驱动）。
    配置PHY寄存器（通过MIIM/MDIO接口）：

    c

    // 读取LAN8720的PHY ID
    uint32_t phy_id = ETH_ReadPHYRegister(LAN8720_ADDR, PHY_ID1);

​2. 操作系统支持

​DM9000AE：广泛支持Linux、RT-Thread、FreeRTOS等。
​LAN8720：依赖MCU的MAC驱动（如STM32Cube库中的LwIP协议栈）。

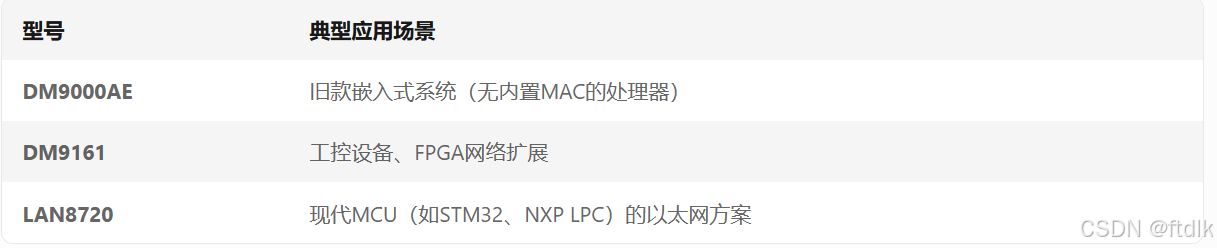

​五、应用场景

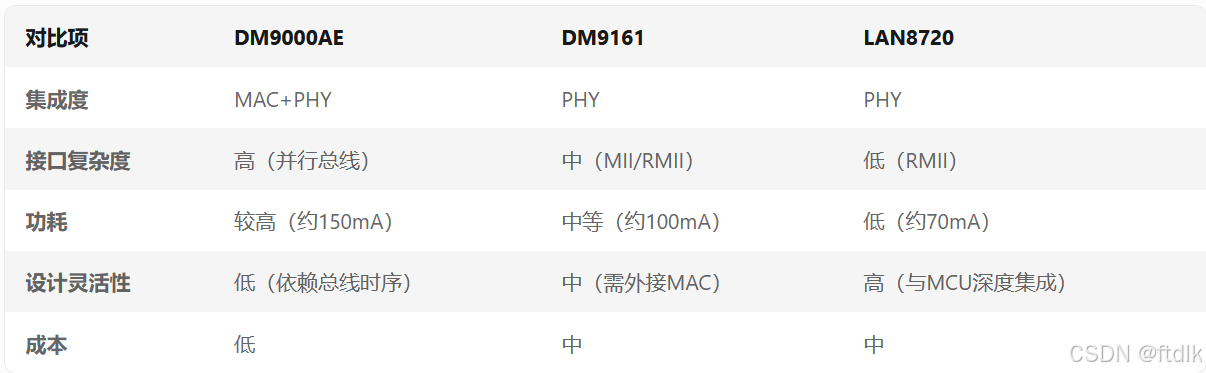

​六、关键区别总结

​七、联系与替代方案

​功能互补：
    若MCU无内置MAC，需选择DM9000AE​（完整控制器）。
    若MCU有MAC（如STM32F407），搭配LAN8720​（PHY）更优。

​替代型号：
    DM9000AE替代品：ENC28J60（SPI接口，10M速率）。
    LAN8720替代品：DP83848（TI）、KSZ8081（Microchip）。

​趋势：现代设计中，内置MAC+PHY芯片​（如LAN8720）逐渐成为主流，取代传统并行总线方案（如DM9000AE）。

​八、选型建议

​旧系统升级：若需兼容原有硬件，保留DM9000AE。
​新项目设计：优先选择LAN8720+MCU内置MAC（低成本、低功耗）。
​FPGA/高速场景：选择DM9161或更高性能PHY（如Marvell 88E1111）。

通过以上对比，可根据具体需求在性能、成本和设计复杂度之间找到最佳平衡。
