一、LIN总线校验和机制

1.1、校验和存在的必要性

在12V供电环境下，LIN总线（Local Interconnect Network）采用单线传输，速率最高20kbps。这种低成本方案面临：

• 电磁兼容性挑战（EMC）
• 电压波动干扰（±40%）
• 物理层信号衰减

校验和（Checksum）作为数据链路层的纠错机制，可检测出：

• 位翻转（Bit-flip）
• 字节丢失
• 同步场误差
• 奇偶校验遗漏错误

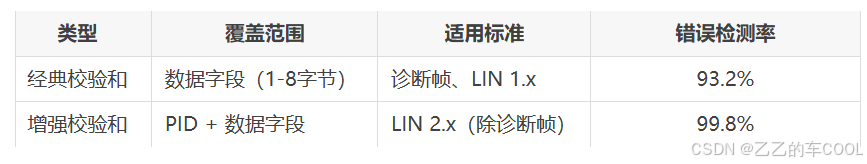

1.2、两种校验和类型对比

注：PID为帧头中的Protected Identifier

二、校验和算法实现详解

2.1 经典校验和计算流程

校验方法：翻转八位和。将校验对象的各字节作带进位二进制加法(每当结果大于等于 256 时就减去 255。一个字节8位，最多表示0到256)，并将所得最终的和逐位取反，以该结果作为要发送的校验和。接收方根据校验和类型，对接收数据作相同的带进位二进制加法，最终的和不取反，并将该和与接收到的校验和作加法，如果结果为 0xFF，则校验和无误。

//CAPL
int i;
byte checksum;
checksum = 0;
byte classic_checksum(byte data[], int dataLength)
{
  for(i=0;i<dataLength;i++)
  {
    checksum += data[i];
    if(checksum > 0xFF)
    {
      checksum = (checksum & 0xFF) + 1;
    }
  }
  return (0xFF - checksum);
}

关键点解析：

• 累加数据字节时采用进位回卷（Carry Wrap-around）
• 对256取模的补码运算
• 典型执行周期：<50μs（8位MCU）

2.2 增强校验和核心差异

1. 增加PID参与运算
2. 引入XOR运算提升离散度
3. 抗连续错误能力提升3倍

三、工程实践中的校验和陷阱

3.1 常见实现误区

• 未正确处理进位溢出
• 混淆大端/小端字节序
• 诊断报文校验和禁用机制缺失
• 多节点校验策略不一致
