问题描述：

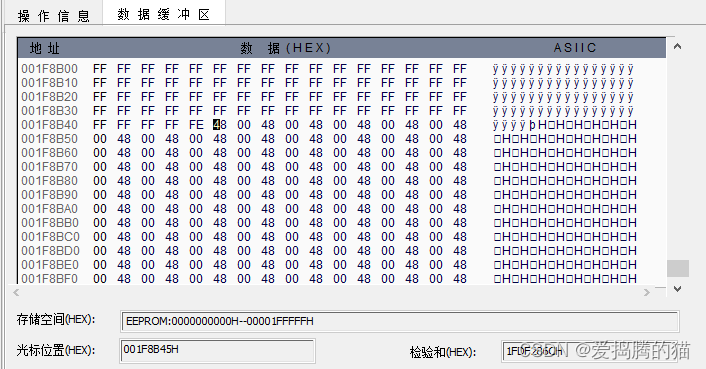

  个人在用fpga主控板使用verliog写完flash驱动后，且经过时序验证是正确的符合flash手册要求的，接下来要进行flash内容验证结果是否正确。验证过程使用了淘宝买的一个flash读写器来通过flash引脚读取内容。在fpga中烧写驱动程序，完成擦除写入操作，且给板子重新上电后，发现我写入flash地址为首地址24’h0开始，写入数据为16’h24时，flash读出的数据却为下图所示：

  其数据存储位置明显不对，且数据并非理想写入数据，细节发现其8’h48（0100_1000）与8’h24（0010_0100）的关系是被偏移了一位，也就是说整体写入数据被偏移了一位。当我以为这是偶然现象要重新读取时，惊讶的发现，其数据存储位置两次读取不一致，读取内容为下图：

  经过多次读取发现，基本上地址都会变动，但其校验和并没有变化，当我以为是flash驱动时序出现问题的时候，回头重新验证检查了一遍驱动程序，发现时序并没有问题，并符合芯片手册标准，当我实验通过自己写的驱动程序，自己写自己读发现，其数据是对的！且很稳定。这让我深感疑惑，怀疑到底是驱动程序写入地址有误，还是某个时序过程出现错误，甚至怀疑是否是flash烧写器损坏，其中某个原因导致了这个现象，还是其他原因。
  经过不断的各种方面测试，在一次偶然间的测试中出现了正确的读取结果，发现了导致该现象的最终答案。

  关键字： flash驱动；flash读写器；内容错误；地址错误；

解决方案：

  在一次flash读写器读取测试中，给板子断电后，忘了给它重新上电了，于是在flash搭载的主控板断电的情况下，对flash芯片进行了读取操作，惊讶的发现其数据对了！且地址正确，数据正确。一看该测试与之前的主要区别是主控板未上电，于是突然想到，在硬件工作原理上，flash读写器对flash芯片的每个引脚都给予了规定的电平，而主控板在设计上默认为flash芯片给予了部分引脚的上拉和接地，当主控板上电时，进行flash读写器读取操作会导致flash芯片的部分引脚接受了两个方向的电平驱动与干扰，从而导致flash读写器读出的数据会出现数据错乱、地址错乱、部分指令可能无法正常运行等现象。

结果验证：

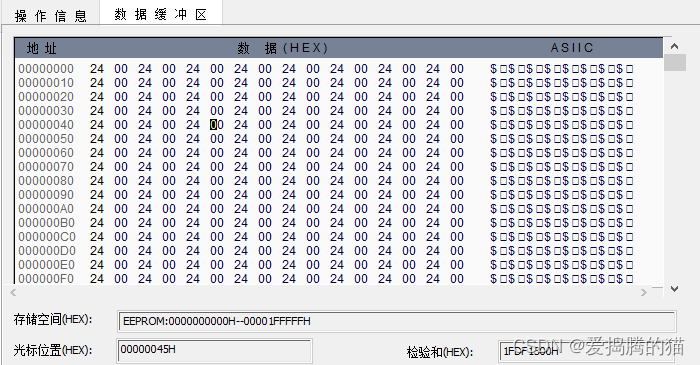

  在这种想法下，又经过了几轮测试发现，都完全正确！当写入地址为首地址24’h0，数据为16’h24时，其读取内容如下（以上测试均为页写页读）：

问题反思：

  果然，当硬件操作手法或者是硬件出现错误的时候，让软件部分无论怎么改，都很难找出正确解决方案（因为无论怎么看输出时序和逻辑都没有任何问题）。所以后面考虑问题时当同时具有软硬件两方面操作使用的时候，要多多考虑问题出现角度，从硬件角度和软件角度两方面出发。
