1 使用Meshlab进行配准

我们首先要获取本双目相机拍摄点云图像，因为我使用的双目相机本身转换出的深度图效果较差，这里推荐Raftstereo进行深度图生成！！！后面如果有需要可以做一个环境配置的博客。

下载Meshlab官网：下载

这个下载很简单我们就不做过多介绍了。

首先要选择一个参考点云，一个配准点云。我选择的参考点云是平行于地面进行拍摄，pitch角度为0。这里后面会做介绍。配准点云就是我们要计算角度的点云。选择要上传的两个点云进行上传。

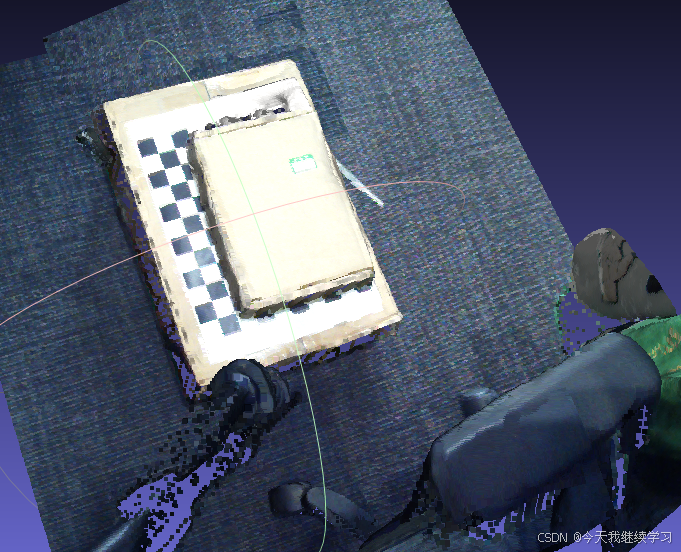

上传好了以后就是这个样子。

点击Filters->Normals,Curvatures and Orientation->Computer normal for point sets计算两组点云的法向量。

选择Neighbour num，这里只推荐选择10,选择Preview，点击Apply，有时候会发现图像没变化，是有可能法向量计算到反面了，调整数量可以计算到正面，但是可能配准之后的点云会有阴影，因此要换一个点云，进行配准。两组点云都计算完法向量。正面都是白色。

之后，点击Align按钮，进行配准。选择平面拍摄的参考点云，点击Glue here Mesh。另一个点云点击Point Based Glueing，点击取消use False Color,可以看到点云的纹理，方便我们选择点。至少选择4对点之后点OK确认，尽量选择边界作为配准点。双击鼠标左键进行选择，按住Ctrl双击左键消除选择。

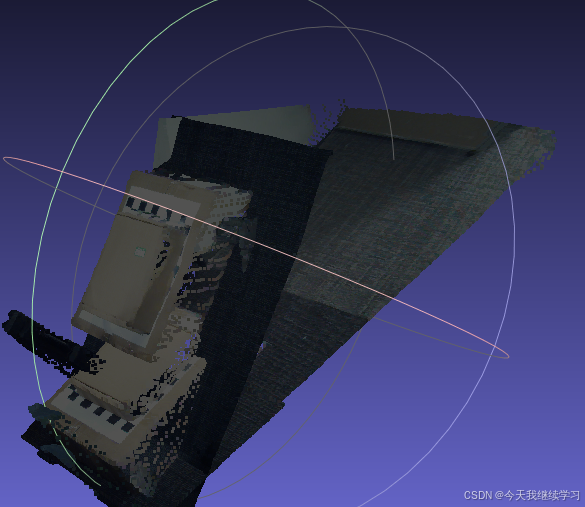

配准之后图像。完全重合在一起。配准完成。如果配之后发现不是纹理的，就在右侧中间部分找到vert点击（两个点云都是）。

保存矩阵文件，点击File->Save Project As。选择Align Project,进行保存。之后使用浏览器打开，获得旋转矩阵。计算角度。

2 获取三个方向角度

import numpy as np

print("请输入旋转矩阵的元素（每行三个元素，用空格分隔）:")

R = np.zeros((3, 3))
for i in range(3):
    row = input(f"输入第 {i + 1} 行: ").strip().split()
    R[i] = [float(num) for num in row]

# 计算角度
yaw = np.arctan2(R[1, 0], R[0, 0])
pitch = np.arcsin(-R[2, 0])
roll = np.arctan2(R[2, 1], R[2, 2])

yaw_deg = np.degrees(yaw)
pitch_deg = np.degrees(pitch)
roll_deg = np.degrees(roll)

print(f"Yaw: {yaw_deg:.15f} degrees")
print(f"Pitch: {pitch_deg:.15f} degrees")
print(f"Roll: {roll_deg:.15f} degrees")

yaw是平行于地面旋转相机，pitch是俯拍角度，roll则是在水平面方向滚动。

详情可参考：参考
