简介

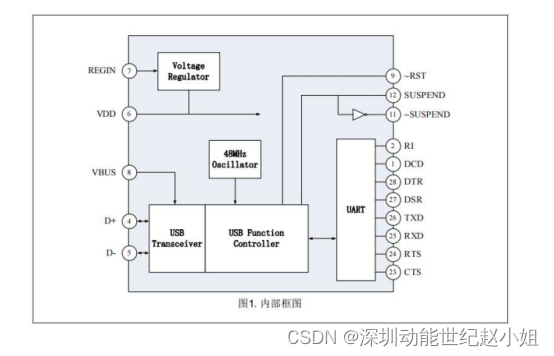

DPU02 是一个高度集成的 USB 转 UART 的桥接控制器，该产品提供了一个简单的解决方案，可将 RS-232 设计更新为 USB 设计，并简化 PCB 组件空间。该 DPU02 包括了一个 USB 2.0全速功能控制器、USB 收发器、振荡器、EEPROM 和带有完整调制解调控制信号的异步串行数据总线（UART）控制器，集成在一个 5x5mm QFN-28 封装的IC 中，无需其他的外部 USB元件。

芯片特性

l 单芯片 USB 到 UART 数据传输

- 集成 USB 收发器；无需外部电阻

- 集成的时钟；无需外部晶振

- 内部 1024-Byte EEPROM 用于供应商 ID, 产品 ID,序列号，电源描述，版本号和产品描述字符串

- 片内上电复位电路

- 片内稳压器：3.3v 电压输出

l USB 功能控制器

- USB2.0 规范标准

- 通过 SUSPEND 管脚支持 USB 悬挂状态

l 异步串行数据总线（UART）

- 所有的握手和调制解调器接口信号

- 支持的数据格式：

 数据 bits：5，6，7 和 8

停止 bits：1，1.5 和 2

校验：奇，偶，标记，空间， 无校验

- 波特率：300 bps 到 1M bps

- 支持硬件或 X-On/X-Off 流量控制

- 支持事件字符

- 支持线路传输中断

l 虚拟设备 COM 端口的驱动程序

- Windows 10/8/ 7/ Vista/ Server 2003/ XP/2000

- Mac OS-X/OS-9

- Linux

- Windows CE

l 电源电压

- 自供电：3.0v 到 3.6v

- USB 总线供电：4.0 v 到 5.25 v

l 封装

- 符合 RoHS 规范的 28-pin QFN （5 x 5mm）

l 温度范围

- -40 到+85 摄氏度

应用领域

• 传统设备 RS-232 升级到 USB
• 蜂巢式电话
• USB 接口电缆
• USB 转 RS-232 串行适配器
