安全保护机制

任务目标

⋅ 安全保护机制

⋅ 紧急停止回路(ES)

⋅ 常规停止回路(GS)

⋅ 自动停止回路(AS)

⋅ 上级停止回路(SS)

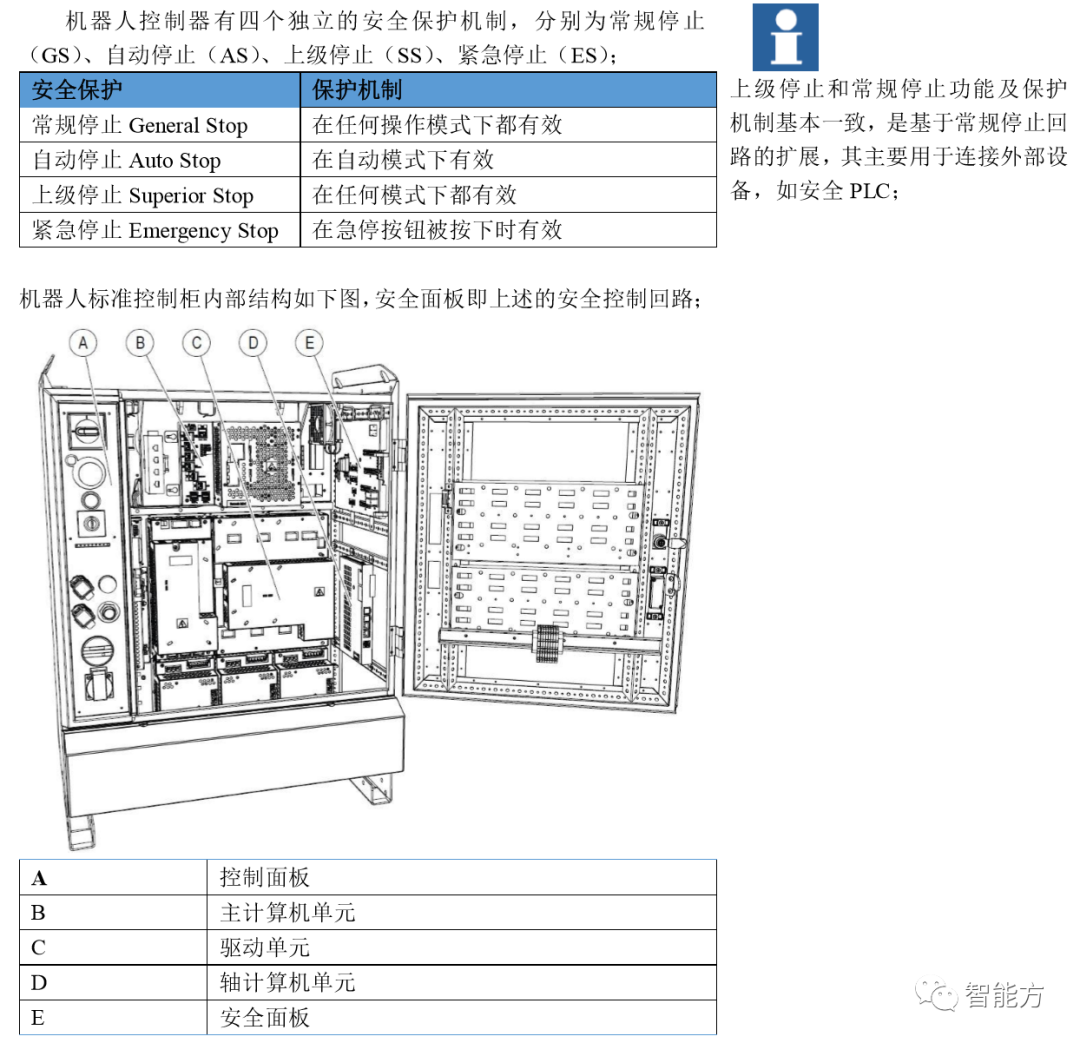

机器人系统可以配备各种各样的安全保护装置，例如门互锁开关、 安全光栅等，例如常用的机器人工作站的门互锁开关，打开此装置则 机器人停止运行，避免造成人机碰撞伤害。

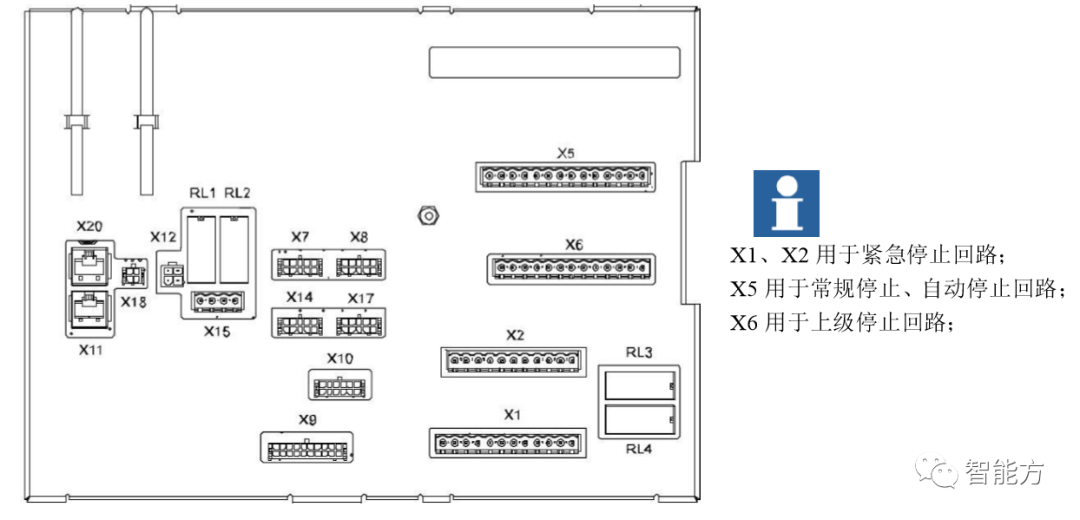

安全面板接口如下图所示；用户外接安全控制回路主要是基于 X1、 X2、X5、X6这 4 个端子排

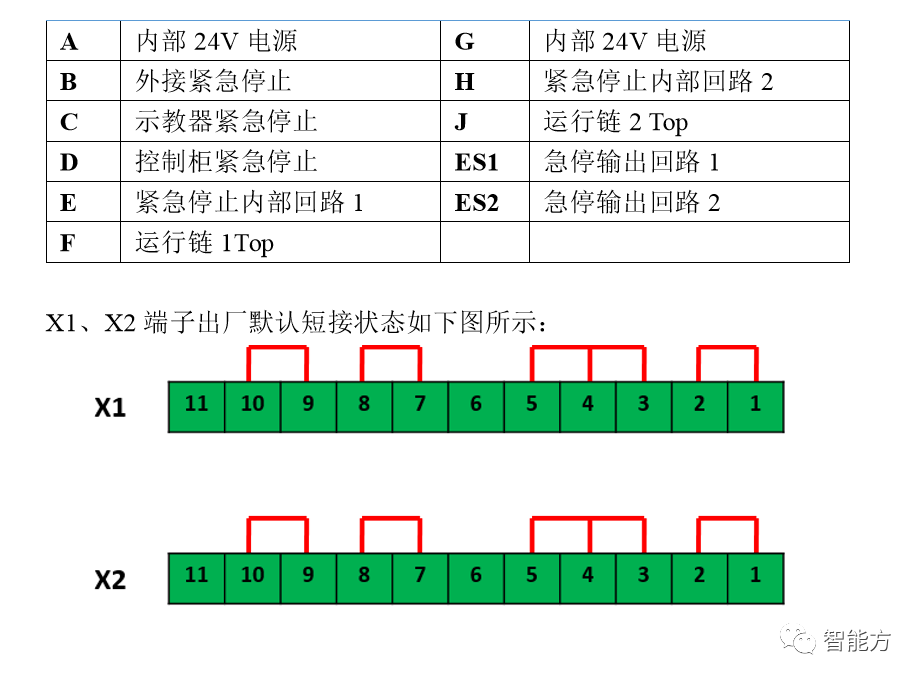

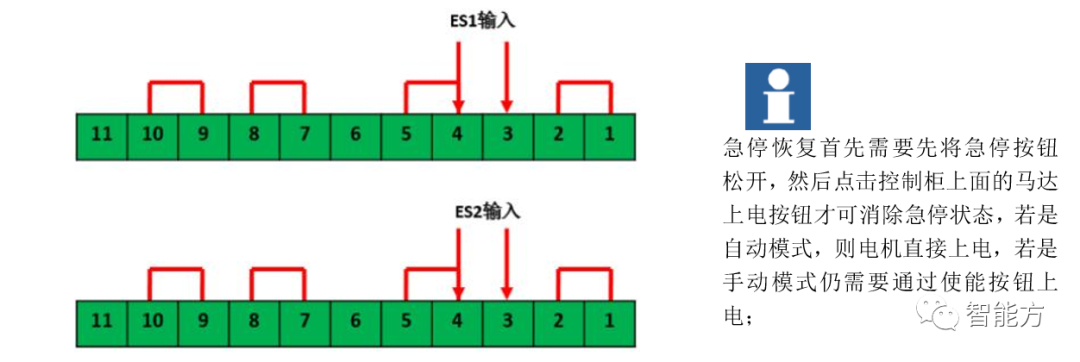

按照上述原理，ES1 和 ES2 分别接入 X1 上面 3-4 和 X2 上面的 3-4， ES1 和 ES2 的另外一端接在急停按钮的常闭触点上，当急停按钮被按 下，则机器人进入紧急停止状态。

自动停止回路应用示例

自动停止回路是在 X5 端子上面跳接，自动停止安全机制只在自 动模式下有效，一般常用于安全门、安全光栅停止，例如将安全门接 入到 X5 端子上，当安全门打开，则机器人停止运行。

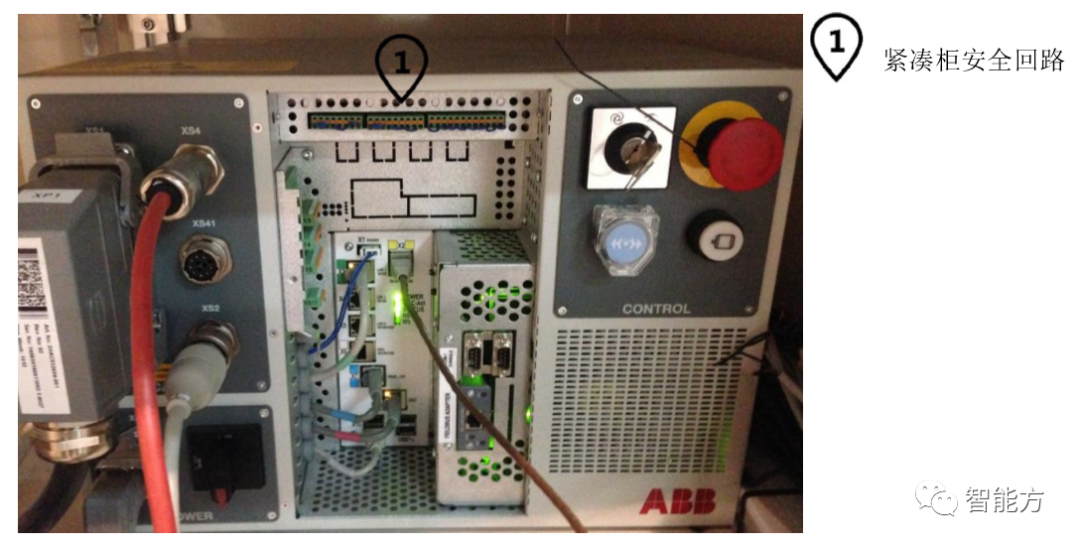

紧凑柜安全回路

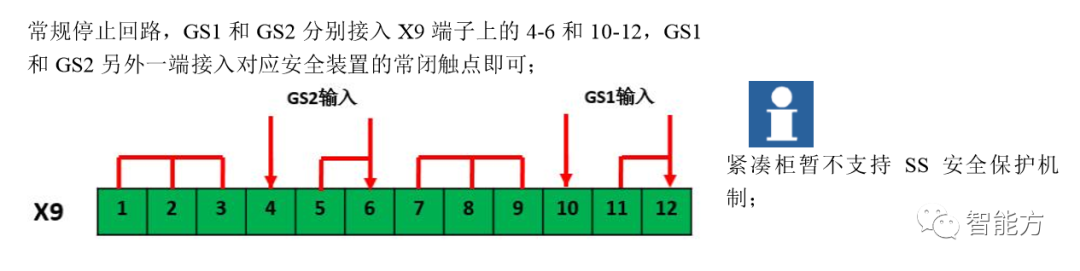

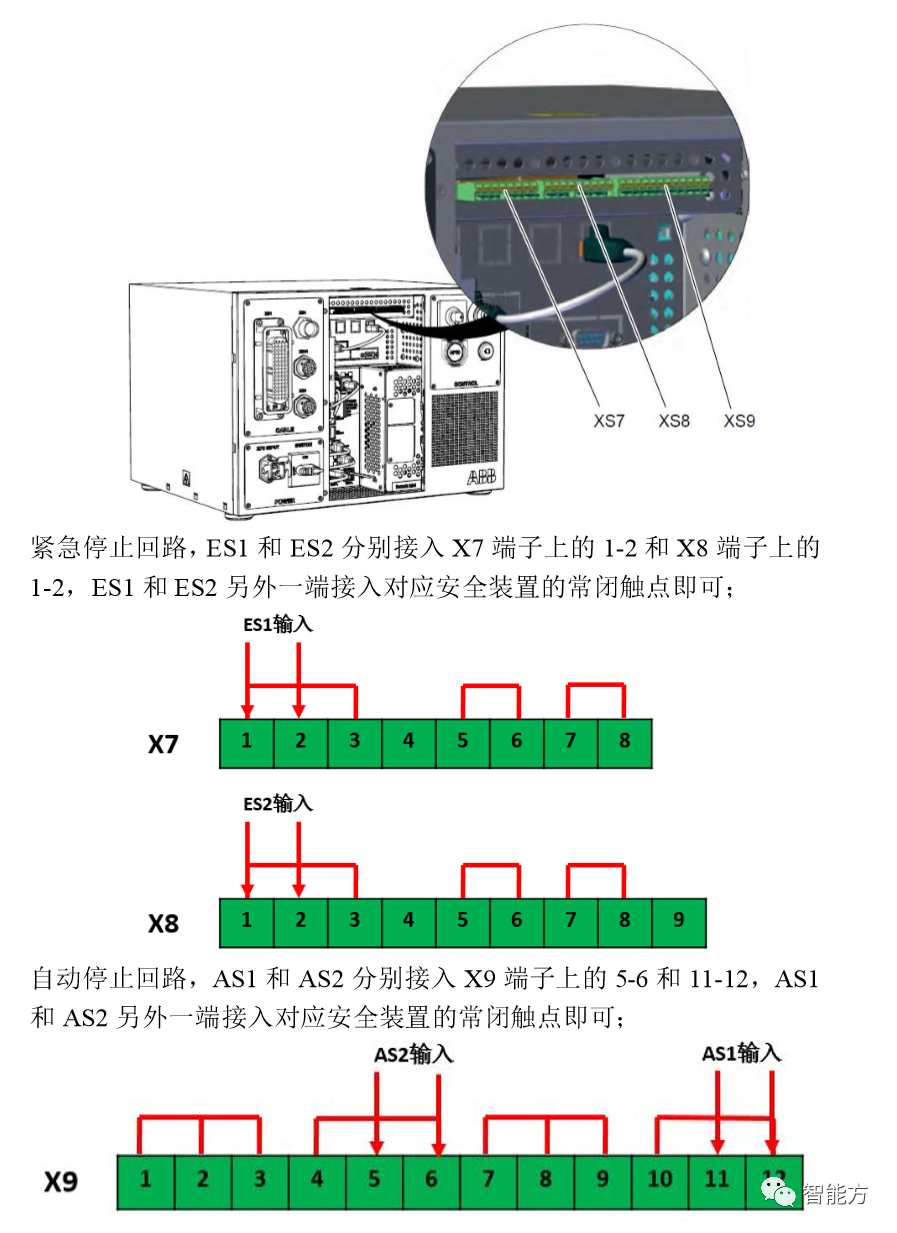

紧凑柜安全回路位置以及接线稍有不同，电气原理可参考本节末尾处 电路图：

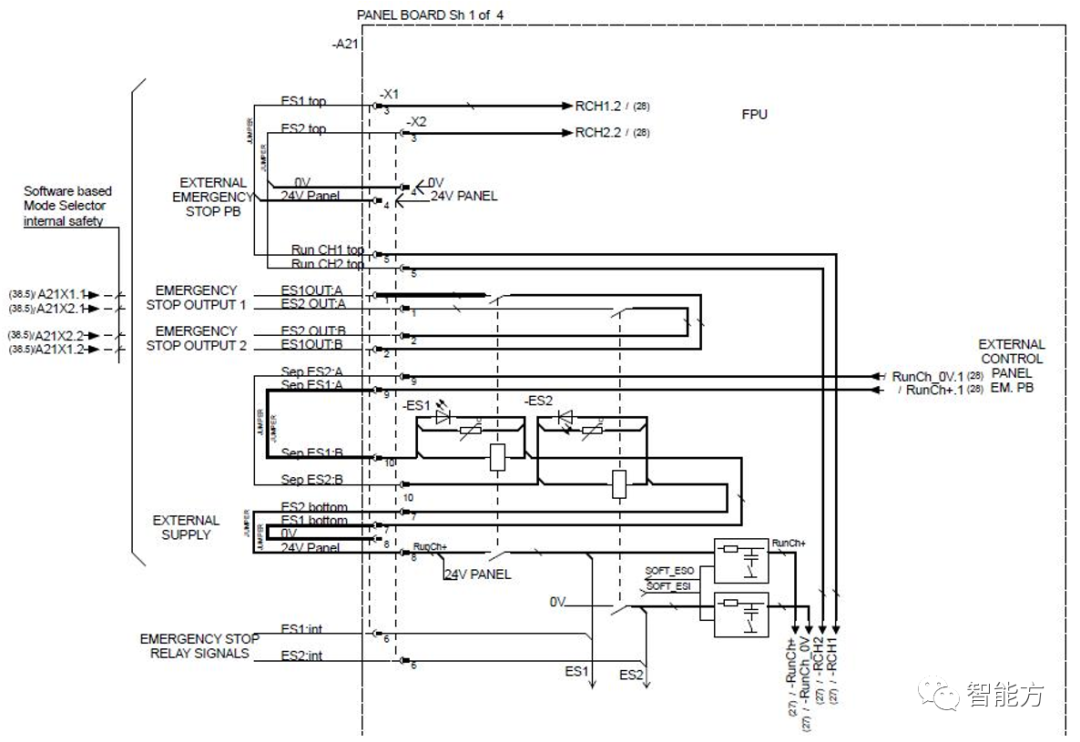

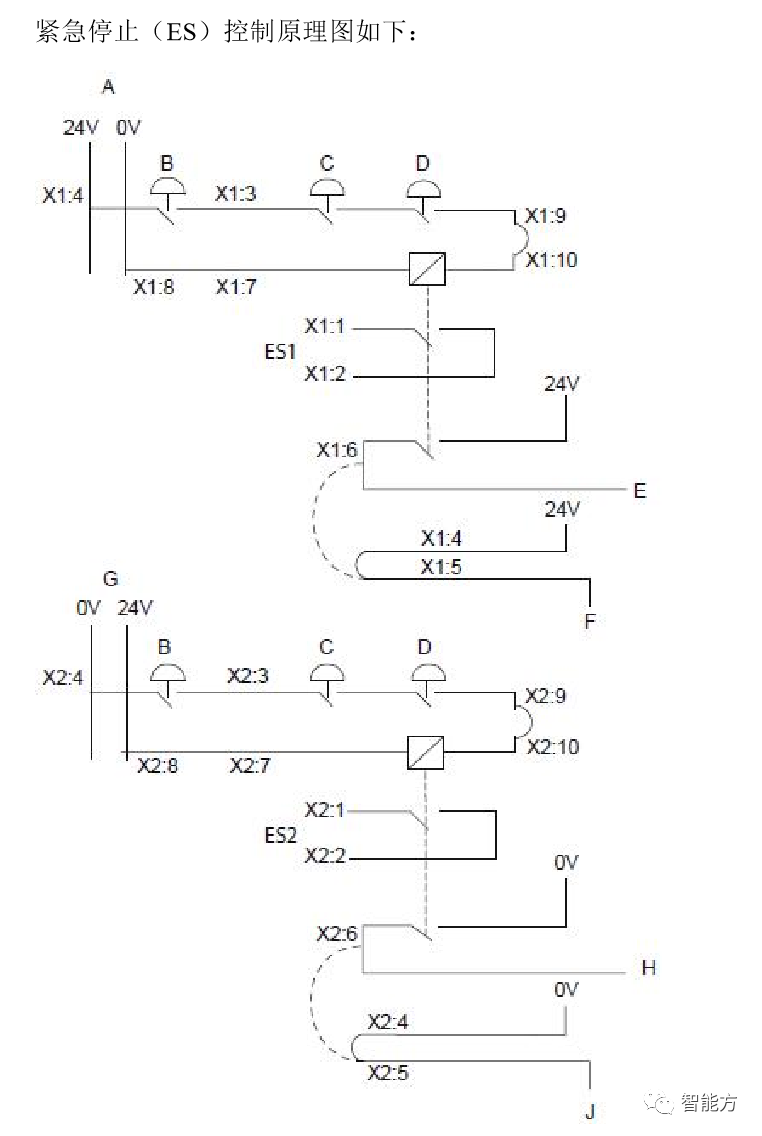

标准柜安全保护机制电气原理图(一)：

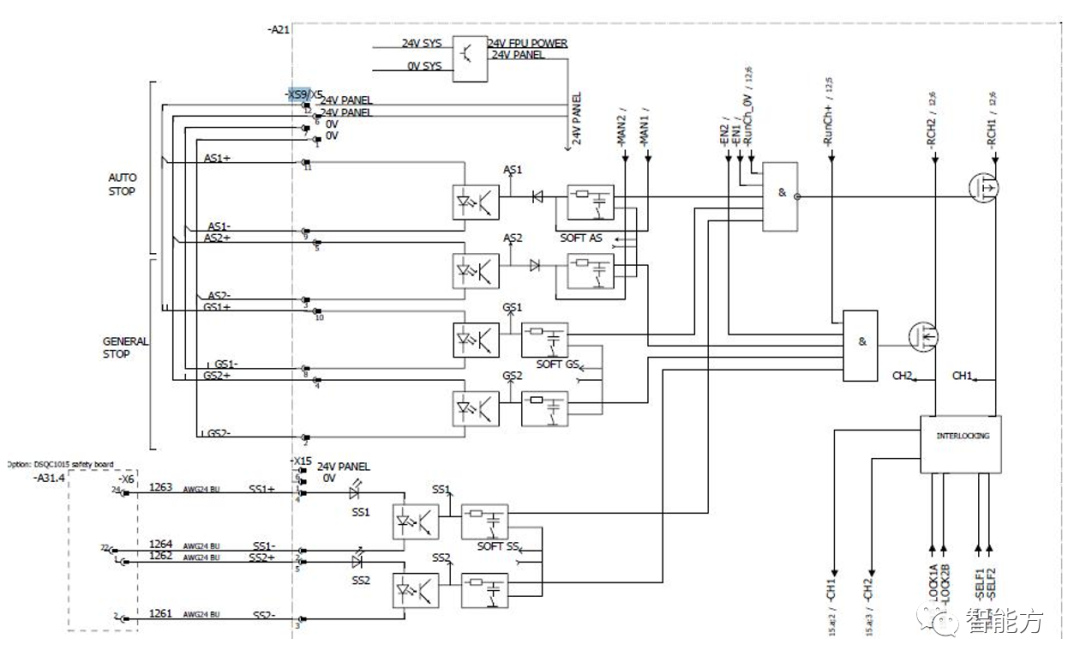

标准柜安全保护机制电气原理图(二)：

标准柜安全保护机制电气原理图(三)：

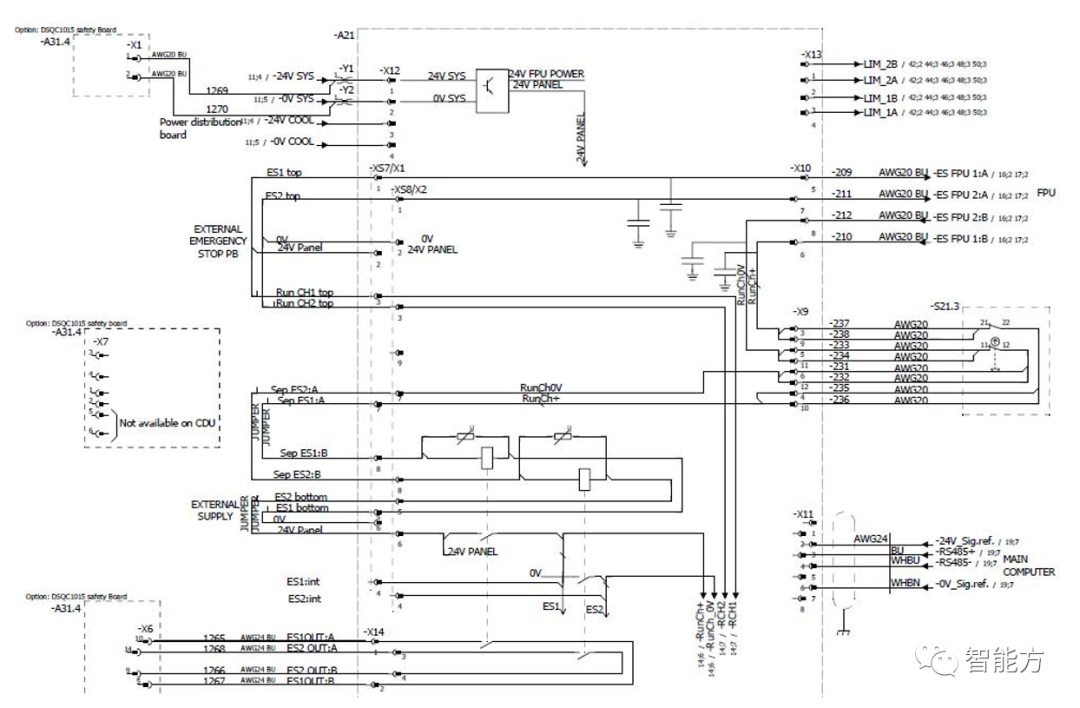

紧凑柜安全保护机制电气原理图(一)：

紧凑柜安全保护机制电气原理图(二)：
