为了压榨成本,许多手持风扇产品都是直接用MCU升压,

为了方便工作,本人做了一款DCDC计算工具,

目前该工具仅含有Boost升压部分的功能,

数据框里面的数据不要乱填,比如填入了英文就会出错

先预览一下整体描述,后再描述使用教程

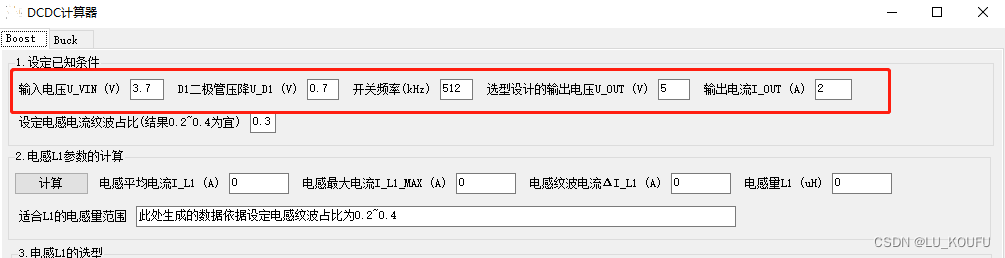

先填入1的数据,相信大部分数据都没问题

 然后关于是"设定电感电流纹波占比(结果0.2~0.4为宜)"这一项,实际上这一项影响了第2部分的的选型计算结果

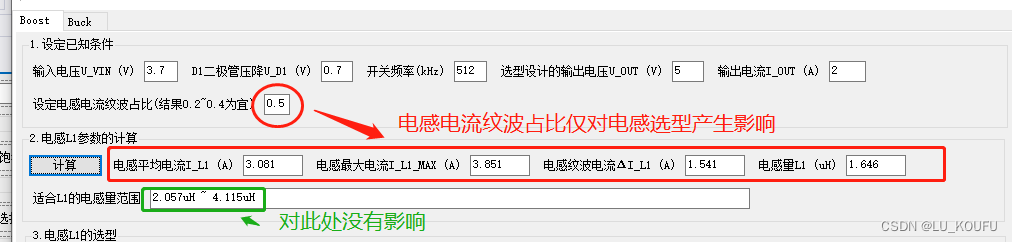

"设定电感电流纹波占比(结果0.2~0.4为宜)"这一项实际上可选择0~1之间的任何数,当然选取的值越小越好,但后续设计会变难,但是也有芯片例如ip5306选取了0.7,按0.7的计算即可获得1uH的官方电感的取值

而下方"适合L1的电感量范围"是针对电感电流纹波占比为0.2~0.4所选取的结果

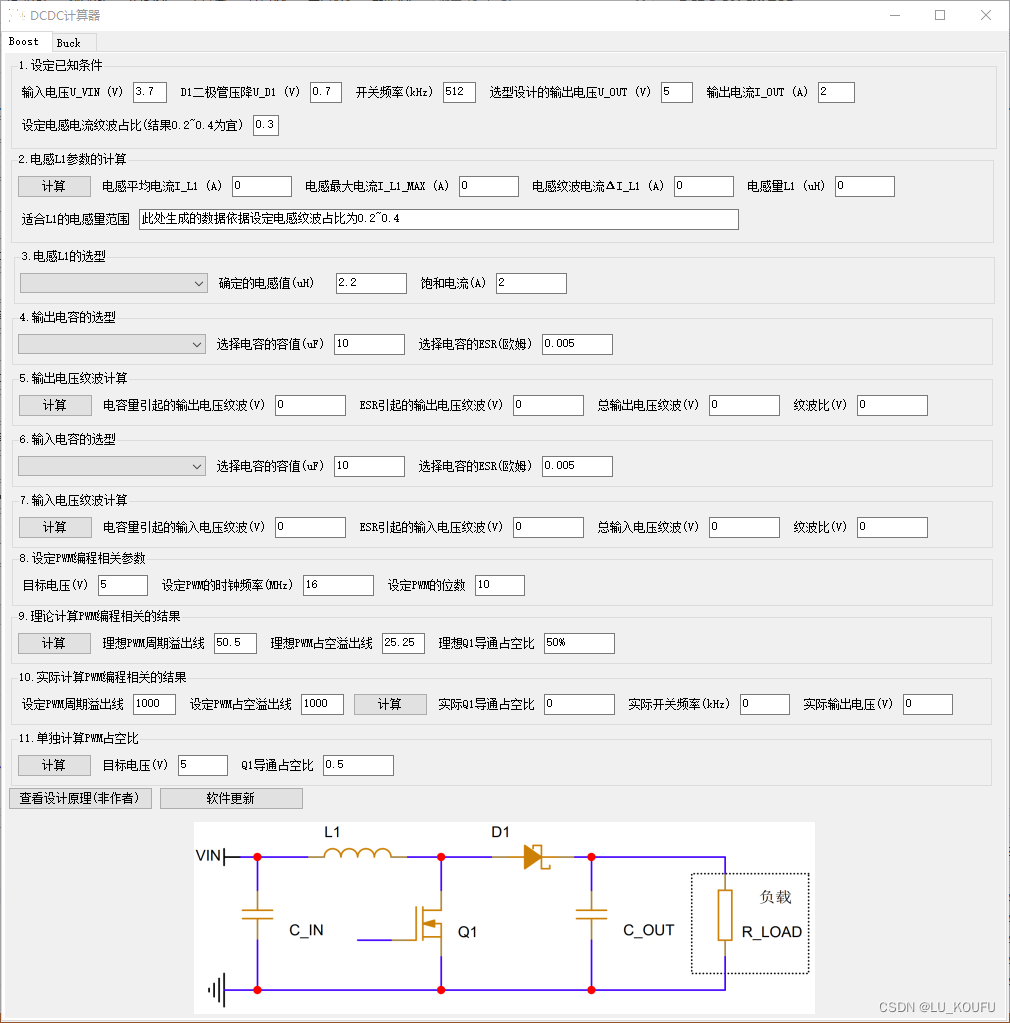

 然后即可到第3项里进行选型,可快速选型和手动输入自定义参数,

选型后后方的提示描述是会根据选型判断是否按照规则选取电感,规则有:

1.所选型的电感电流纹波占比在0.2~0.4,否则提示电感量选取不正确(当然高手也可以忽略)

2.所选型的电感最大电流是否大于饱和电流的20%,大于20%提示绿色字体表示OK

3.若所选型的电感最大电流是否小于饱和电流的20%,提示黄色字体表示警告

4.若所选型的电感最大电流是否小于饱和电流,提示红色字体表示选型错误

其余功能基本没什么疑惑性的功能,基本按心情填就行,不再介绍

工具下方可直达"设计原理"的参考网站(非作者本人编写)

需net4.8环境

csdn主页可下载

https://download.csdn.net/download/qq_37749995/88112400

版本更新, 添加了细节, 添加了在线软件更新, 添加了评论, CSDN下载最新版
