FS2222可调过压过流芯片IC,40V耐压过压保护可调OVP可调OCP

FS2222可调过压过流芯片IC,40V耐压过压保护可调OVP可调OCP是一个可编程的限流开关，具有输入电压范围选择和输出电压钳位。集成保护 N 沟FET 的极低 RDS（ON）有助于减少正常运行时的功率损耗。可编程软启动时间控制转换率在启动期间的输出电压。独立启用控制允许复杂系统顺序控制。它集成了过热保护停机和歇斯底里自我恢复。这种集成电路和小的 DFN3X3-10 封装面积提供了小的 PCB 面积应用。

⚫ 输入电压范围从 2.5V 到 15V，浪涌高达30V

⚫ 集成保护开关：40 mΩ

⚫ 可编程软启动时间

⚫ 可编程电流限制

⚫ 短路保护

⚫ 可选输入范围和锁压输出电压阈值。

⚫ 启用接口引脚

⚫ 热关机保护和自动恢复

⚫ 输入关闭保护

⚫ 紧凑型包装：DFN3X3-10

⚫ 服务器

⚫ 服务 PC

⚫ 笔记本电脑

⚫ 迷你键盘VOVP 选择输入电压范围：1,Low：Vout：3.6V，输入范围超过 5V 关闭保护；2,High：Vout：5V， 输入超过 6.8V 关闭保护；3,Open：Vout：12V，输入超过 14V 关闭保护；ILIM (A)= 11 / RADJ (KΩ)。RADJ=3.1K，ILIM=3.5A最小电流限制为 1A。不建议电流限制超过4.8A

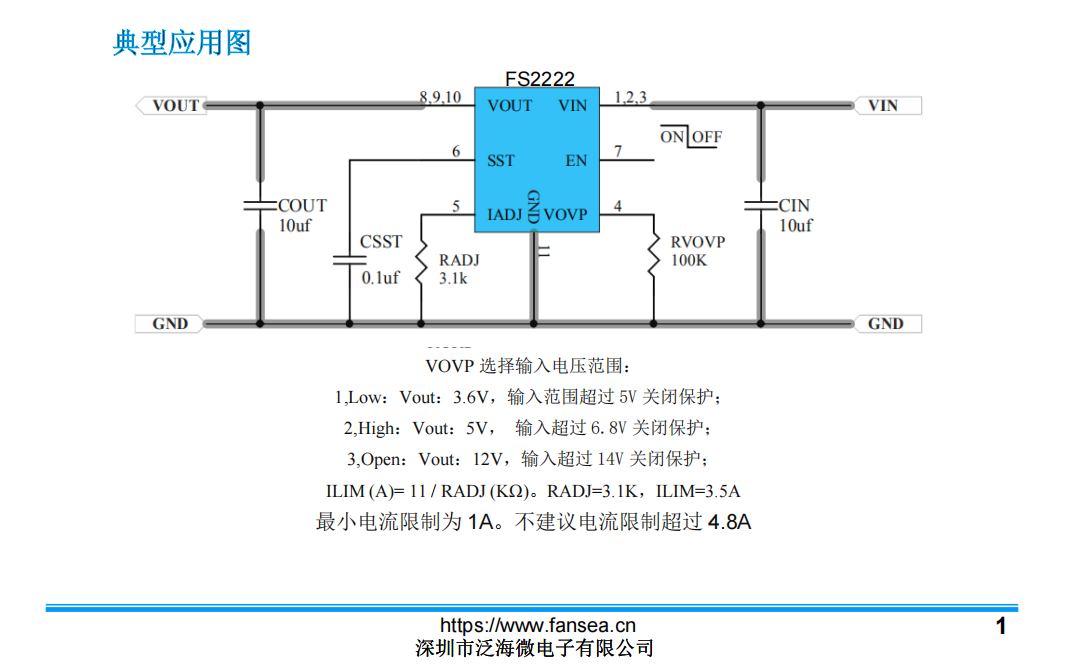

FS2222过流过压可调保护IC电路图
