40个接口我们已经了解了29个了,在开始我们 今天的内容之前,我们先对之前的内容总结一下。


图片来源网络

最小系统

电源部分(20脚GND,40脚VCC[+5v])

复位部分(9脚,给高电平进行复位)

下载部分(ISP下载接6,7,8脚,ch340下载电路接10,11脚即P3^0P3^1脚)

时钟晶振(接18,19脚)


原创图片

I/O端口

P0:因为此端口单片机内部无上拉电阻,故需要外接上拉电阻,可作为输入,也可以作为输出,在无上拉电阻的时候,引脚位 :32--39脚

P1:只可作为输入、输出;引脚位 :1--8脚

P2:即可作为输入,也可以作为输出;同时又可以作为数据总线位引脚位 :21--28脚

想要看其他引脚内部结构图的,可以阅读上一篇内容《单片机引脚功能初识及提高(2)》每个引脚除了并口使用,也可以单独使用。

P3接口

P3:除了输入输出功能外,还有第二功能,本次主要介绍P3的第二功能。引脚位 :10--17脚

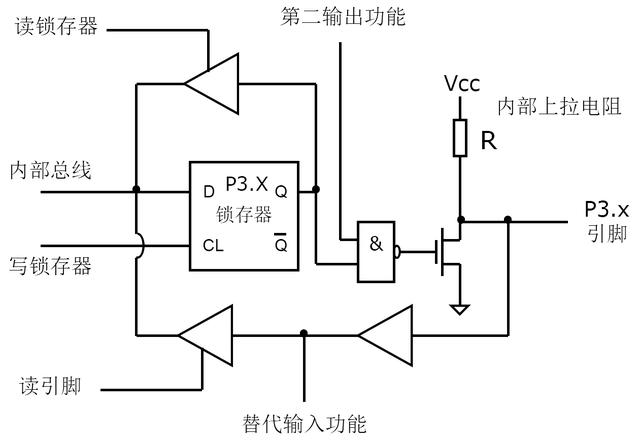

首先,我们看一个P3口的内部引脚:


P3接口内部结构图

接下来我跟大家介绍今天的内容,P3口的每个引脚功能:

​ ​P3.0:RXD串行口输入

​ ​P3.1:TXD串行口输出

​这个接口我们一般是接CH340下载器的

P3.2:INT0外部中断0输入

P3.3:INT1外部中断1输入

中断时我们玩单片机必学的一个知识,他是单片机的核心,玩单片机的,如果不会这个内容就相当于没学。由于字母上面不能打横线,我在这里说明一下:INT0、INT1、WR、WD都是低电平有效、低电平触发,后期相关内容可以关注我,进行视频详细介绍。

P3.4:T0定时器0外部输入

P3.5:T1定时器1外部输入

​ ​定时计数也是中断的一部分重要内容,由于都是外部输入,今天只简单介绍一点。

P3.6:WR外部写控制(外部数据存储器写【write】脉冲)

P3.7:RD外部读控制(外部数据存储器读【read】脉冲)

在读写数据是可以用到 ,以后再相关内容再详细介绍。

最后就是剩下的引脚介绍(控制引脚)

我们在焊接单片机的时候一般不焊控制线,但是我要介绍它们的用途

控制线共有4根 引脚位 :29--31脚

⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲()

① ALE功能:用来锁存P0口送出的低8位地址

② PROG功能:片内有EPROM的芯片,在EPROM编程期间,此引脚输入编程脉冲。

⑵ PSEN:外ROM读选通信号

⑶ RST/VPD:复位/备用电源(前面已经介绍了)。

① RST(Reset)功能:复位信号输入端。

② VPD功能:在Vcc掉电情况下,接备用电源。

⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。

① EA功能:内外ROM选择端。

② Vpp功能:片内有EPROM的芯片,在EPROM编程期间,施加编程电源Vpp。

今天的内容到此结束!感谢各位单片机爱好者的阅读,如有不足之处还请见谅。
