1、获取地图边界数据

1、获取中国、省、市数据

dataV地图数据获取

1-1、下载多个市、区、县的数据 1-2、合并转化数据（geojson）geojson.io

2、获取街道、镇数据

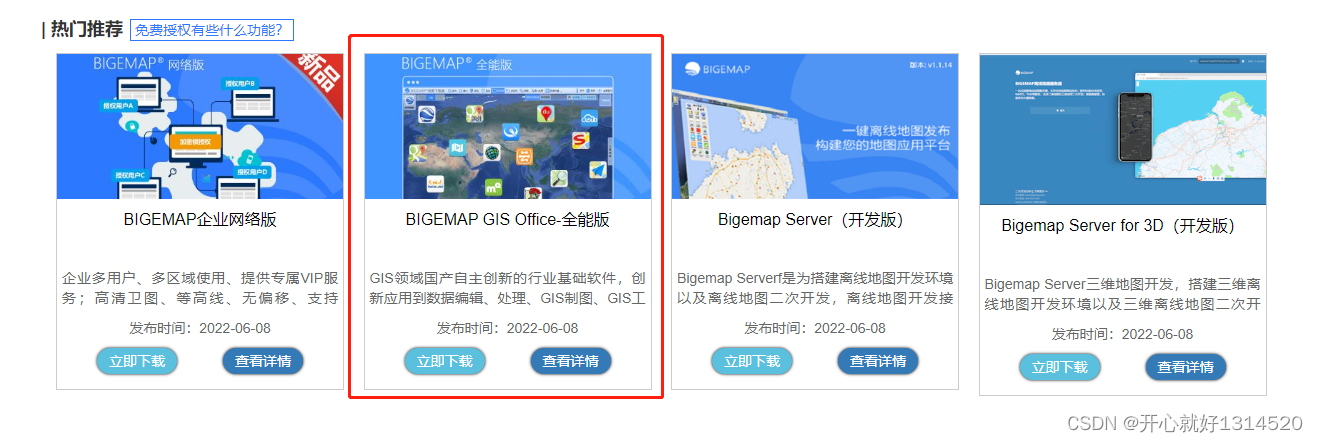

1、下载软件bigemap

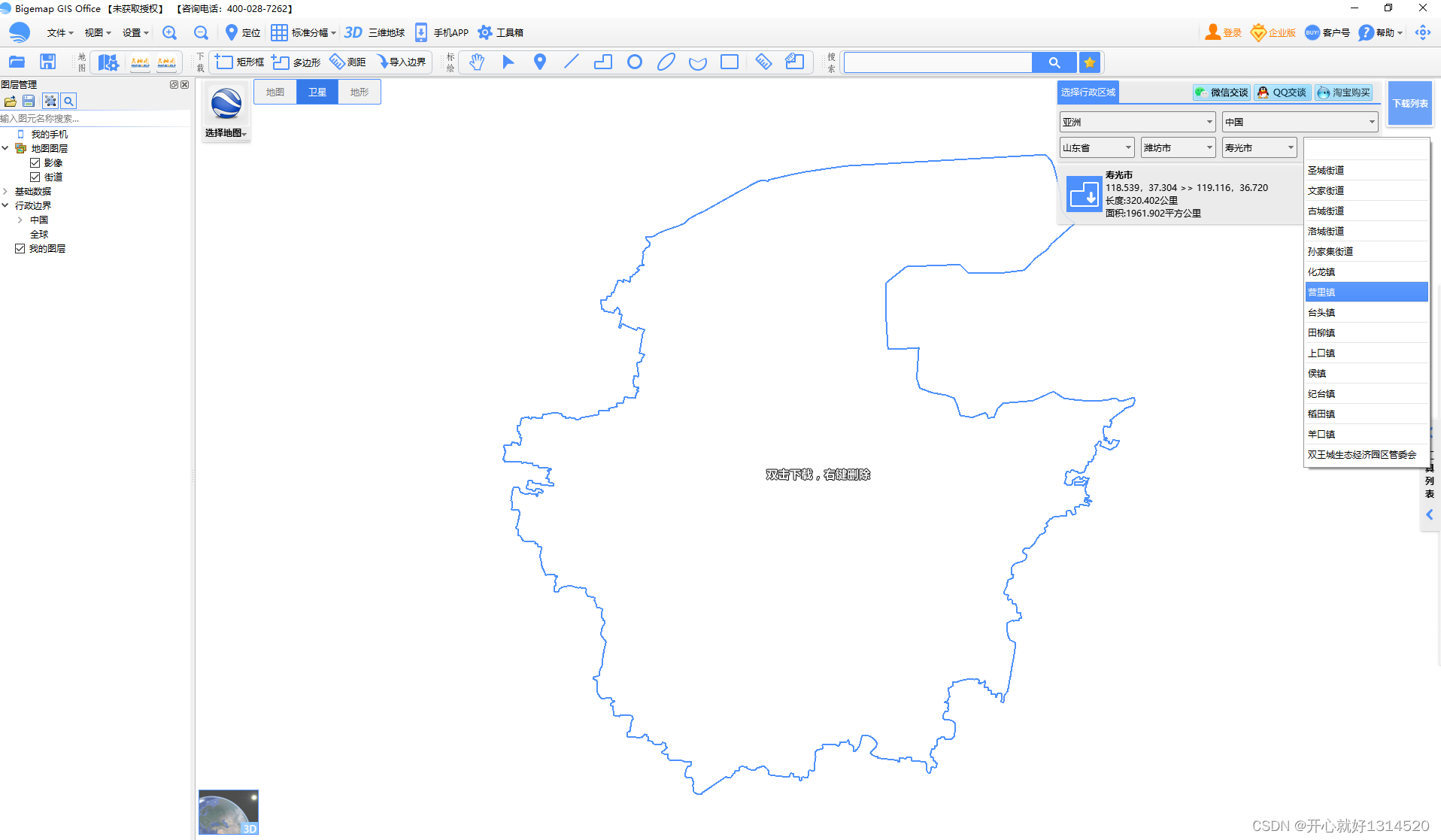

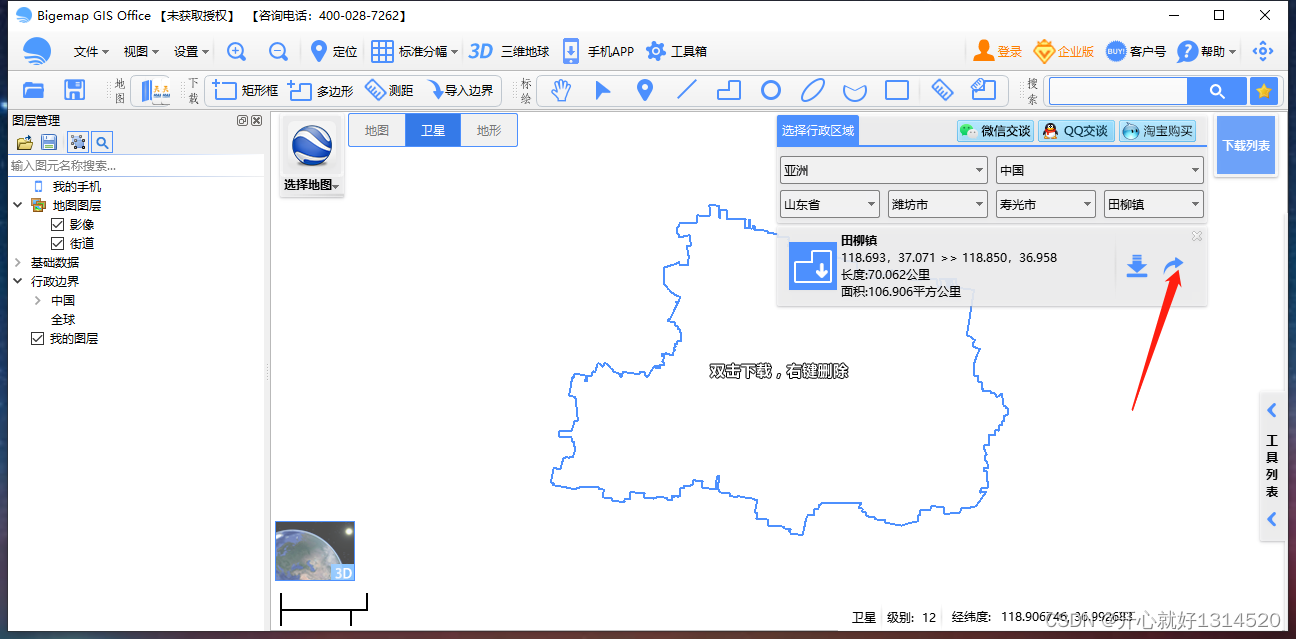

2、下载数据（.kml文件）

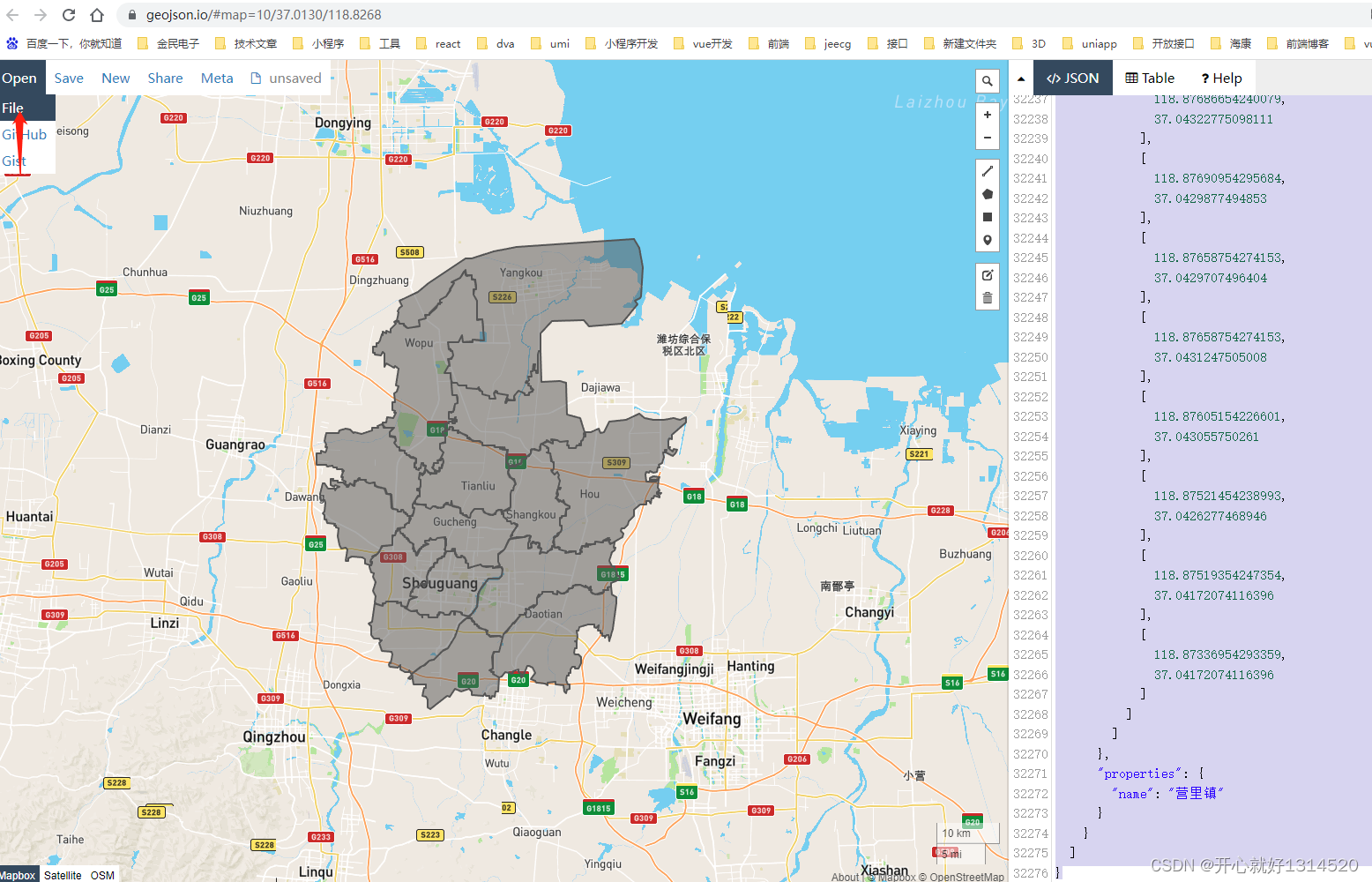

3、合并转化数据（geojson）geojson.io

在以上网址一个个导入每个街道、镇的kml文件，在右侧即可生成合并后的json文件

2、项目开发

1、创建vue项目，将导出的json文件放到public/static/map.json

2、安装echarts 并引入

cnpm i echarts --save

import * as echarts from 'echarts';
Vue.prototype.$echarts= echarts

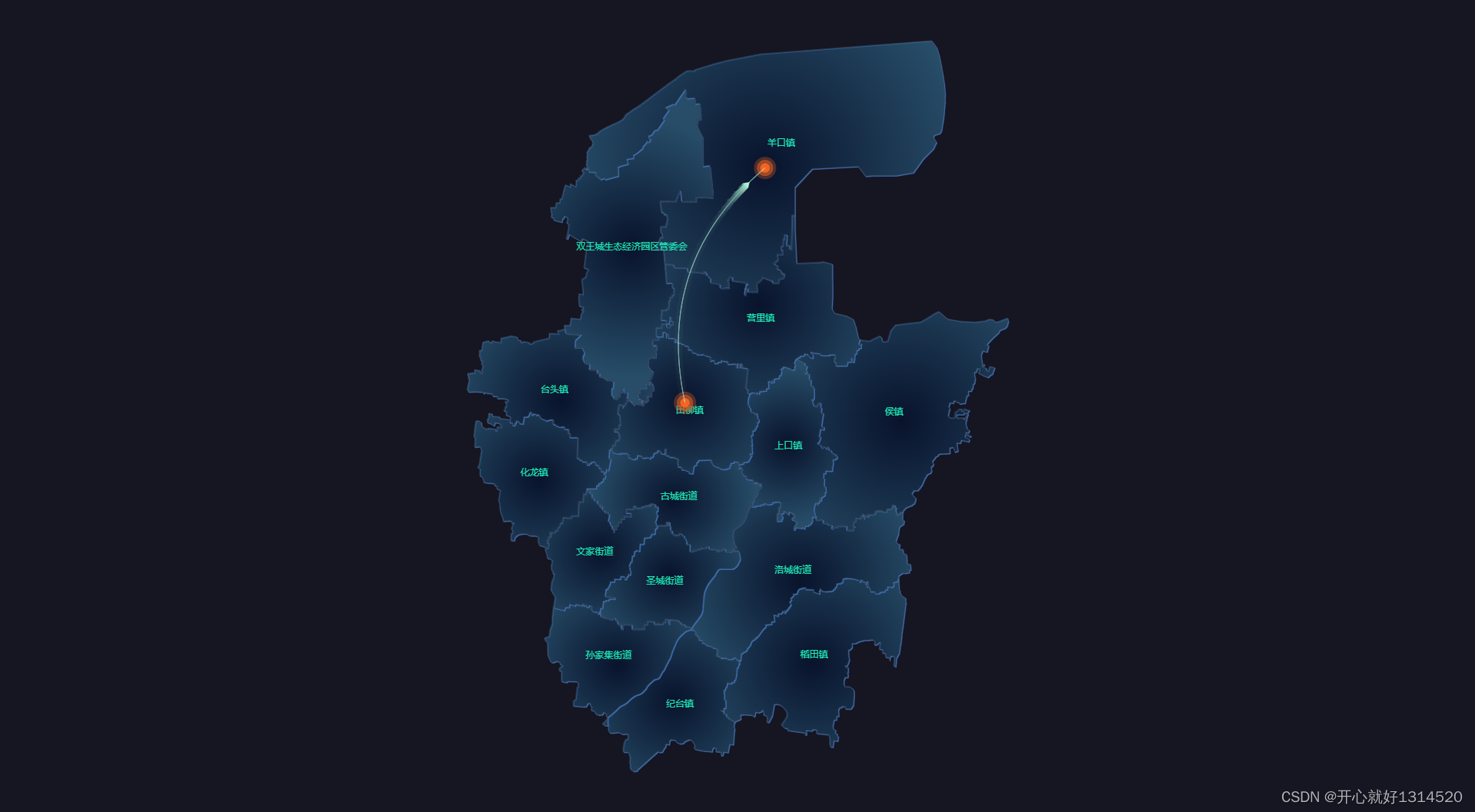

2、map组件

<template>
  <div class="map">
    <div class="map_chart" ref="map_chart"></div>
  </div>
</template>

<script>
import axios from "axios";
export default {
  name: "Map",
  data() {
    return {
      chartInstance: null,
      allData: null,
      mapData: {}, // 所获取的省份的地图矢量数据
       colorArr:['#4ab2e5',"#4fb6d2","#52b9c7","#5abead","#f56321","#f34e2b","#f56f1c","#f56f1c","#f58414","#c1bb1f","#f5a305","#b9be23"],
    };
  },
  created() {},
  mounted() {
    this.initChart();
    window.addEventListener("resize", this.screenAdapter);
    this.screenAdapter();
  },
  destroyed() {
    window.removeEventListener("resize", this.screenAdapter);
  },
  methods: {
    async initChart() {
      this.chartInstance = this.$echarts.init(this.$refs.map_chart);
      // 获取中国地图的矢量数据
      // http://localhost:8999/static/map/china.json
      // 由于我们现在获取的地图矢量数据并不是位于KOA2的后台, 所以咱们不能使用this.$http
      const ret = await axios.get("http://localhost:8080/static/map.json");
      console.log(ret, "22");
      this.$echarts.registerMap("shouguang", ret.data);
      const initOption = {
        // title: {
        //   text: "▎ 公墓分布",
        //   left: 20,
        //   top: 20,
        // },
        geo: {
          type: "map",
          map: "shouguang",
          top: "5%",
          bottom: "5%",
          label: {
            show: true,
            color: "#1DE9B6",
          },
          itemStyle: {
            areaColor: {
              type: "radial",
              x: 0.5,
              y: 0.5,
              r: 0.8,
              colorStops: [
                {
                  offset: 0,
                  color: "#09132c", // 0% 处的颜色
                },
                {
                  offset: 1,
                  color: "#274d68", // 100% 处的颜色
                },
              ],
              globalCoord: true, // 缺省为 false
            },
            shadowColor: "rgb(58,115,192)",
            shadowOffsetX: 1,
            shadowOffsetY: 1,
          },
          emphasis: {
            itemStyle: {
              areaColor: "rgb(46,229,206)",
              shadowColor: "rgb(12,25,50)",
              borderWidth: 0,
            },

            label: {
              show: true,
              color: "#fff",
            },
          },
        },
        legend: {
          left: "5%",
          bottom: "5%",
          orient: "vertical",
        },
        series:[
          // {
          //    type: 'map',
          //     map: 'shouguang' //使用
          // },
          {
                  type: 'effectScatter',
                  coordinateSystem: 'geo',
                  showEffectOn: 'render',
                  zlevel:1,
                  rippleEffect: {
                      period: 10,
                      scale: 3,
                      brushType: 'fill'
                  },
                  silent:true,
                  hoverAnimation: true,
                  label: {
                    // normal: {
                    //     formatter:function(arg){
                    //      return arg.data.title
                    //     },
                    //     position: 'top',
                    //     offset: [0, -10],
                    //     color: '#fff',
                    //     show: true
                    // },

                  },
                   emphasis: {
                    //  label: {
                    //    show:true,
                    //   color: '#fff',
                    //   formatter:function(arg){
                    //      return arg.data.title
                    //     },
                    //     position: 'top',
                    //     offset: [0, -20],
                    //  }

                    },
                  itemStyle: {
                      normal: {
                        color: function (){ //随机颜色
                            return "#f56321"
                          },
                          shadowBlur: 10,
                          shadowColor: '#333'
                      }
                  },
                  tooltip:{
                    show:true,
                    formatter:function(arg){
                      return arg.data.title
                    }
                  },
                  symbolSize: 12,
                  data:[
                    {
                      title:'田柳镇',
                      name:"田柳镇",
                      value:[118.7712820426, 37.0142500629]
                    },
                    {
                      title:'羊口镇',
                      name:"羊口镇",
                      value:[  118.8566660426,  37.2021022859]
                    }
                  ]
              }, //地图线的动画效果
              {
                  type: 'lines',
                  zlevel: 2,
                  effect: {
                      show: true,
                      period: 4, //箭头指向速度，值越小速度越快
                      trailLength: 0.4, //特效尾迹长度[0,1]值越大，尾迹越长重
                      symbol: 'arrow', //箭头图标
                      symbolSize: 7, //图标大小
                  },
                  lineStyle: {
                      normal: {
                          color:function (){ //随机颜色
                            ['#f21347','#f3243e','#f33736','#f34131','#f34e2b',
                            '#f56321','#f56f1c','#f58414','#f58f0e','#f5a305',
                            '#e7ab0b','#dfae10','#d5b314','#c1bb1f','#b9be23',
                            '#a6c62c','#96cc34','#89d23b','#7ed741','#77d64c',
                            '#71d162','#6bcc75','#65c78b','#5fc2a0','#5abead',
                            '#52b9c7','#4fb6d2','#4ab2e5']
                                return "#"+("00000"+((Math.random()*16777215+0.5)>>0).toString(16)).slice(-6);
                            },
                          width: 1, //线条宽度
                          opacity: 0.1, //尾迹线条透明度
                          curveness: .3 //尾迹线条曲直度
                      }
                  },
                  data:[
                    {
                      coords:[[118.7712820426, 37.0142500629],[118.8566660426,  37.2021022859]]
                    }
                  ]
            }

        ]
      };
      this.chartInstance.setOption(initOption);
      this.chartInstance.on("click", async (arg) => {
        // arg.name 得到所点击的省份, 这个省份他是中文
      });
    },
    getData(ret) {
      // 获取服务器的数据, 对this.allData进行赋值之后, 调用updateChart方法更新图表
      // const { data: ret } = await this.$http.get('map')
      this.allData = ret;
      console.log(this.allData);
      this.updateChart();
    },
    updateChart() {
      // 处理图表需要的数据
      // 图例的数据
      const legendArr = this.allData.map((item) => {
        return item.name;
      });
      const seriesArr = this.allData.map((item) => {
        // return的这个对象就代表的是一个类别下的所有散点数据
        // 如果想在地图中显示散点的数据, 我们需要给散点的图表增加一个配置, coordinateSystem:geo
        return {
          type: "effectScatter",
          rippleEffect: {
            scale: 5,
            brushType: "stroke",
          },
          name: item.name,
          data: item.children,
          coordinateSystem: "geo",
        };
      });
      const dataOption = {
        legend: {
          data: legendArr,
        },
        series: seriesArr,
      };
      this.chartInstance.setOption(dataOption);
    },
    screenAdapter() {
      const titleFontSize = (this.$refs.map_chart.offsetWidth / 100) * 3.6;
      const adapterOption = {
        title: {
          textStyle: {
            fontSize: titleFontSize,
          },
        },
        legend: {
          itemWidth: titleFontSize / 2,
          itemHeight: titleFontSize / 2,
          itemGap: titleFontSize / 2,
          textStyle: {
            fontSize: titleFontSize / 2,
          },
        },
      };
      this.chartInstance.setOption(adapterOption);
      this.chartInstance.resize();
    },
  },
};
</script>
<style scoped>
.map {
  width: 100%;
  height: 100%;
  background: rgb(22, 21, 34);
  color: #fff;
}
.map_chart {
  width: 100%;
  height: 100%;
}
</style>
