知识点：

1.MAX1771使用一个感应电阻来控制峰值电感电流。

2.该设备还具有高开关频率（高达300千赫兹）。

3.MAX1771开关频率是可变的（取决于负载电流和输入电压）。

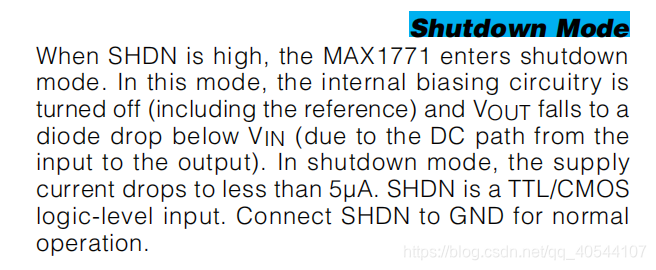

4.SHDN为芯片使能引脚，低电平有效，可以把此引脚拉高，使芯片处于待机状态。

在这里插入图片描述
5.CS：电流感知放大器的正输入，将电流感知电阻连接在CS和GND之间。
在这里插入图片描述在这里插入图片描述

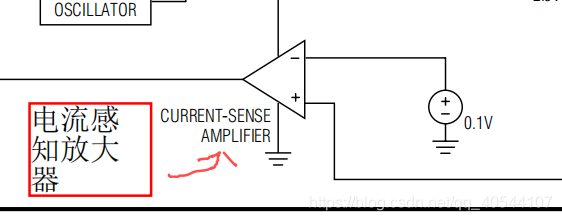

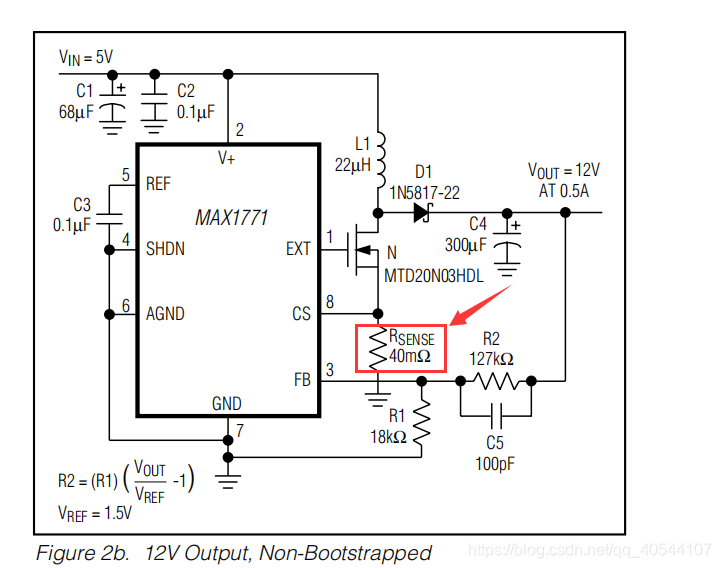

CS为芯片的电流控制引脚，由芯片内部的结构图可知，此引脚输入到了一个电压比较器，比较电压为0.1V，当此引脚的电压大于0.1V时，芯片停止工作。在Boost电路图中，此引脚的输入电压为
在这里插入图片描述
