基于HAL库SMT32CuBe实现简单的ADC读取模拟量（芯片STM32F407）

读取模拟量想要串口实现，用其他的也可以，如果有的话，串口的配置看我的这篇文章https://blog.csdn.net/weixin_53000184/article/details/124463299?spm=1001.2014.3001.5502在之前的串口配置上加配ADC就可以了，这个实验也是很简单。SYS和RCC的配置这里就不再重复说了，不了解的小伙伴可以去看我这些文章https://b

不会创建对象

2225人浏览 · 2022-04-28 16:20:55

不会创建对象 · 2022-04-28 16:20:55 发布

读取模拟量想要串口实现，用其他的也可以，如果有的话，串口的配置看我的这篇文章https://blog.csdn.net/weixin_53000184/article/details/124463299?spm=1001.2014.3001.5502

在之前的串口配置上加配ADC就可以了，这个实验也是很简单。

SYS和RCC的配置这里就不再重复说了，不了解的小伙伴可以去看我这些文章

https://blog.csdn.net/weixin_53000184/article/details/124246194?spm=1001.2014.3001.5502

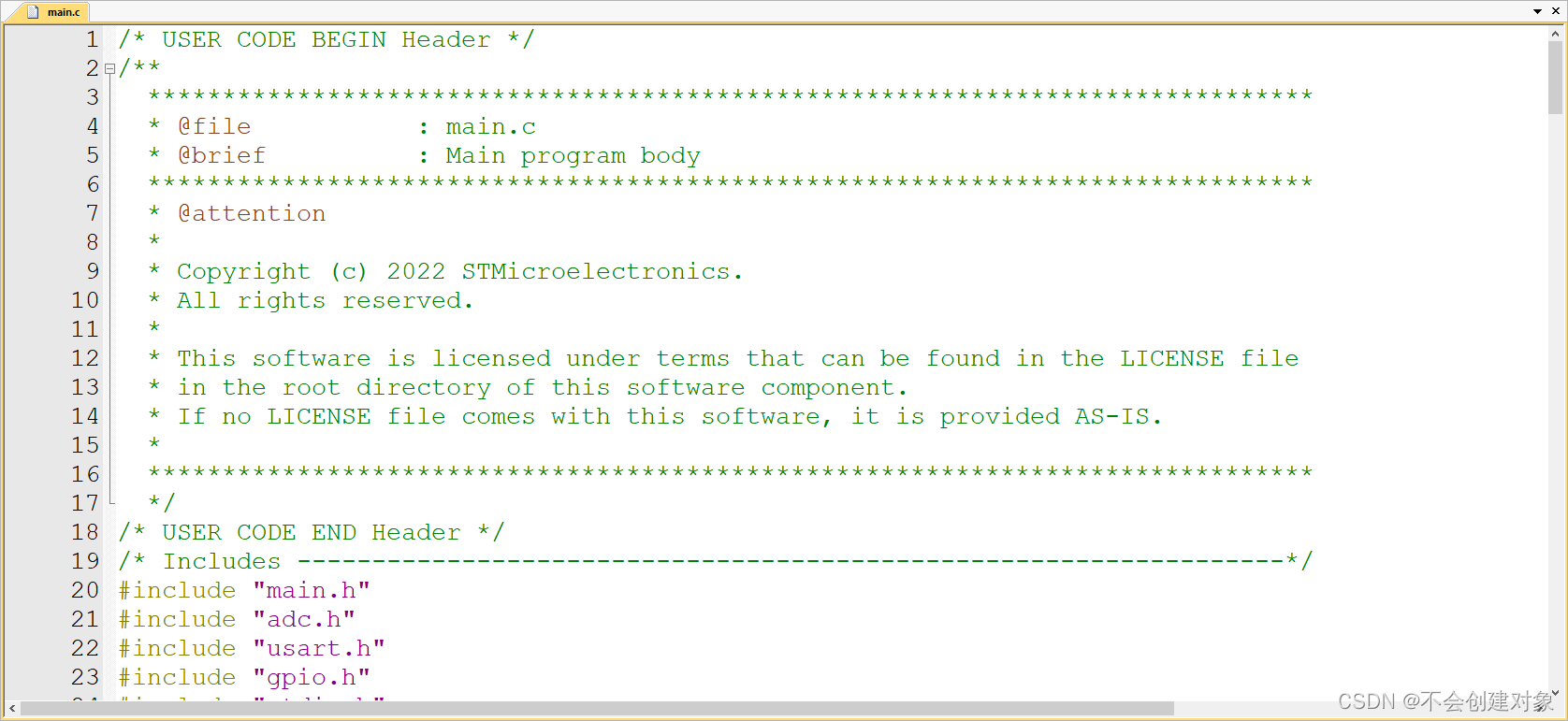

配置完这些，我们还是老样子，进入main.c文件。

要在将信息打印至串口中，所以这个实验我们还是要用打printf函数。用到printf函数，就是说我们想要重写printf函数。具体的操作也是看我的这篇文章。下面我就简单的给出代码了。（具体为什么看链接）

https://blog.csdn.net/weixin_53000184/article/details/124463299?spm=1001.2014.3001.5502

#include "stdio.h"

int fputc(int c, FILE *stream)    //
{
    HAL_UART_Transmit(&huart1, (unsigned char *)&c, 1, 1000);
    return 1;
}

接下来才是重点--ADC的代码编写了。

首先我们定义一个变量（后面的函数中要用）

uint16_t ADC_Value;

开启ADC：

	HAL_ADC_Start(&hadc1);

然后把下面的代码写到main函数的while里面，注释我就不写了，挺简单的，如果看过我之前的文章的话。

	HAL_ADC_PollForConversion(&hadc1, 50);
	if(HAL_IS_BIT_SET(HAL_ADC_GetState(&hadc1), HAL_ADC_STATE_REG_EOC))
	{
		ADC_Value = HAL_ADC_GetValue(&hadc1);
		printf("PA5 True Voltage value : %.5f \r\n",ADC_Value*3.3f/4096);
		HAL_Delay(500);
	}

然后就是将程序烧进板子了，我用的是FlyMcu和XCOM这两个软件。具体步骤看我这篇文章。https://mp.csdn.net/mp_blog/creation/editor/124463633

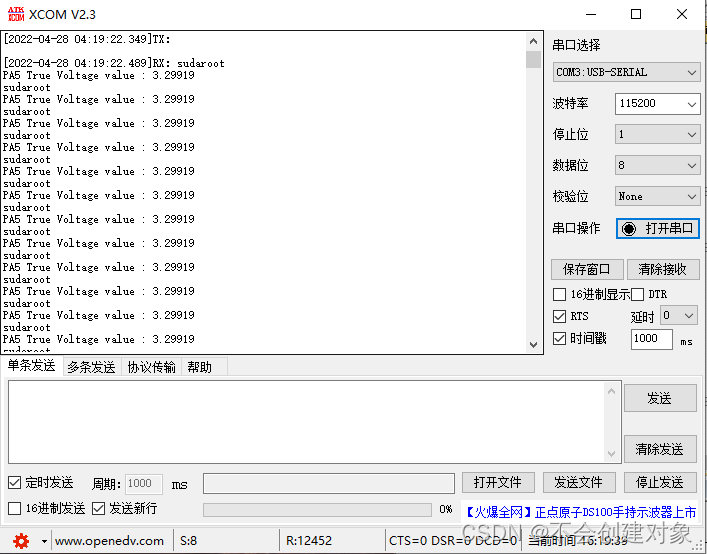

注意一下细节处理！！我把我的实验结果截图放这了。
