今天咱们分享一下滤波器的设计吧！！！！只要求会用就好了。

    下面全部用10KHz的-3dB分界点来展示。

    电容一般为100pF-0.1uF，遇到电阻过大过小重选电容！！！

    废话不多说，低通滤波器上图：

    第一步：

选择C2的大小

    第二步：

计算C3=2*C2

    第三步：

计算R1=R2=1/(2*1.414*π*C2*f)(f是你想要的频率)

    第四步:

    选择C1和C4，为C1的100-1000倍，很多经验用10uF

设计完成啦！！！！那么我仿真给大家看看：

    按步骤来的，这个大家都看得懂吧！

    第一步：

选择C2的大小=0.01uF

    第二步：

计算C3=2*C2=0.02uF

    第三步：

计算R1=R2=1/(2*1.414*C2*f)(f是你想要的频率)≈1125Ω

    第四步:

    选择C1和C4，为C1的100-1000倍，很多经验用10uF(低频电抗问题)

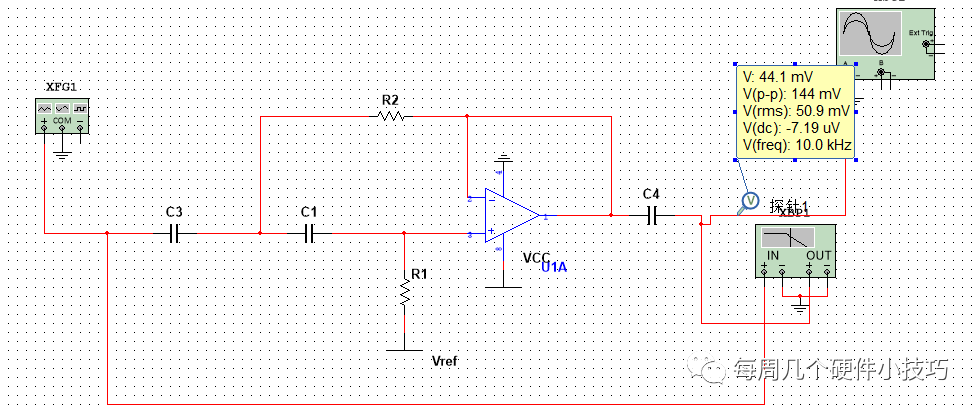

高通滤波器：

    第一步：

选择C1=C3的大小

    第二步：

计算R1=1/(1.414*π*C1*f)(f是你想要的频率)

计算R2=(1/2)*R1

    第三步：

选择C1和C4，为C1的100-1000倍，很多经验用10uF(低频电抗问题)

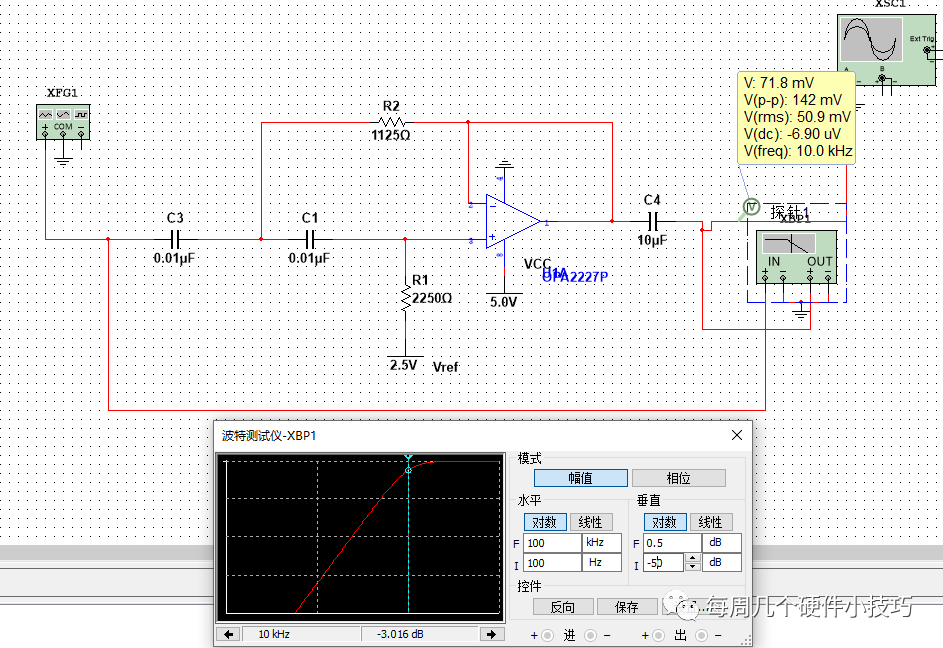

    第一步：

选择C1=C3的大小=0.01uF

    第二步：

计算R1=1/(1.414*π*C1*f)(f是你想要的频率)≈2250Ω

计算R2=(1/2)*R1≈1125Ω

    第三步：

选择C1和C4，为C1的100-1000倍，很多经验用10uF

    窄带带通和宽带带通下次聊，陷波器就看情况吧，但是总会聊到的！
