1.实验目的

1. 掌握ROM的工作原理；
2. 画出逻辑电路图及布出美观整齐的接线图；
3. 掌握ROM读出原理。

2.实验原理

存储元由有否二极管组成，若有，由于二极管导通那么数据线上可以读出1；如果没有二极管，数据线上输出接地电平，读出0。

3.实验内容

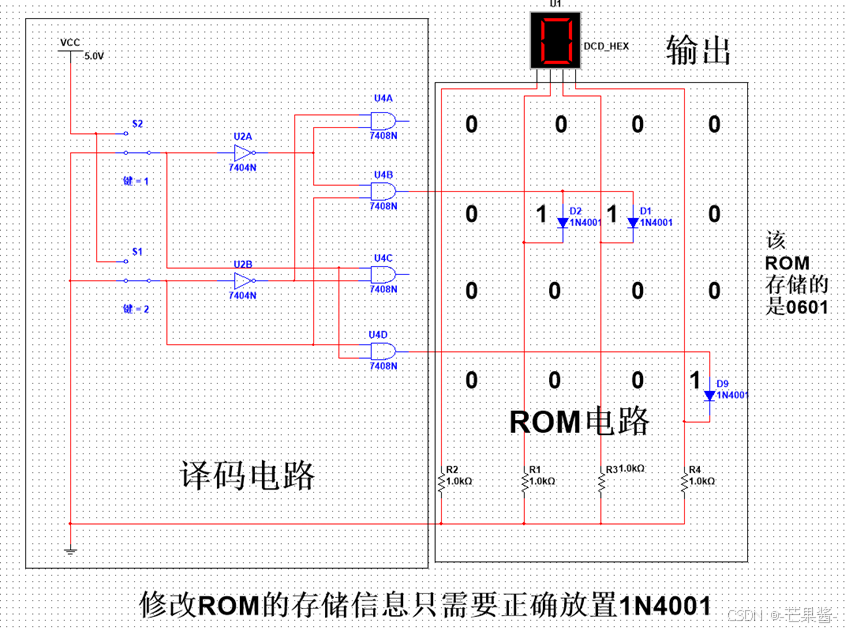

电路如图2-0所示。存储器有四个字，每个字4位，依次存放了1011B，1001B，1110B，0011B。

图2-0 ROM电路

4.实验要求

1. 将自己学号后4位作为ROM的存储信息。
2. 完成ROM内容读出。
3. 实验报告。

5.实验结果(0601数字为例子)

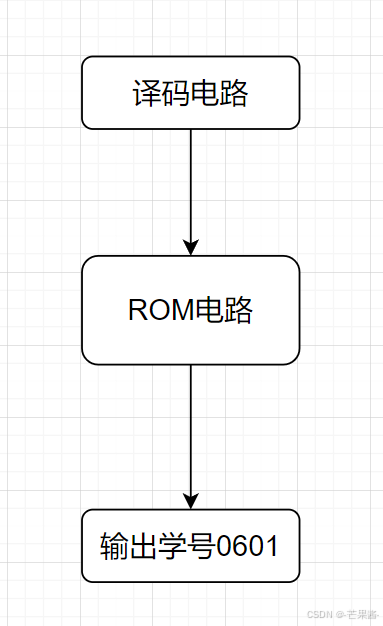

1. 流程图

放置电路

小结与心得体会

    结果与心里预期相同，难度不是很大，该题目可以用字发生器代替，可以有同样的结果，该题目的译码电路可以做改进，可以引入脉冲自动输出结果。

6.下载电路文件(Github)

MGJ520/IHNUST_PrinciplesofComputerComposition: 湖南科技大学计算机组成原理课程设计题目/Hunan University of Science and Technology Computer Composition Principles Course Design Topics (github.com)
