一、什么是BPMN-JS

BPMN-JS是一个用于在Web应用程序中显示和编辑BPMN（Business Process Model and Notation）流程图的JavaScript库。它是基于bpmn.io项目开发的，bpmn.io是一个开源的BPMN建模工具集合，旨在为开发者提供一种简单、灵活和可扩展的方式来集成BPMN编辑器到他们的应用程序中。

BPMN-JS的兴起可以追溯到对BPMN建模的需求。BPMN是一种用于描述业务流程的标准化符号和规范，它可以帮助组织和企业对业务流程进行可视化建模和分析。随着互联网的发展，越来越多的应用程序需要集成BPMN建模功能，以便更好地管理和优化业务流程。BPMN-JS的出现填补了这一需求的空白。

二、BPMN-JS的功能

BPMN-JS提供了一系列功能，使开发者可以在Web应用程序中轻松地显示和编辑BPMN流程图。以下是一些主要功能：

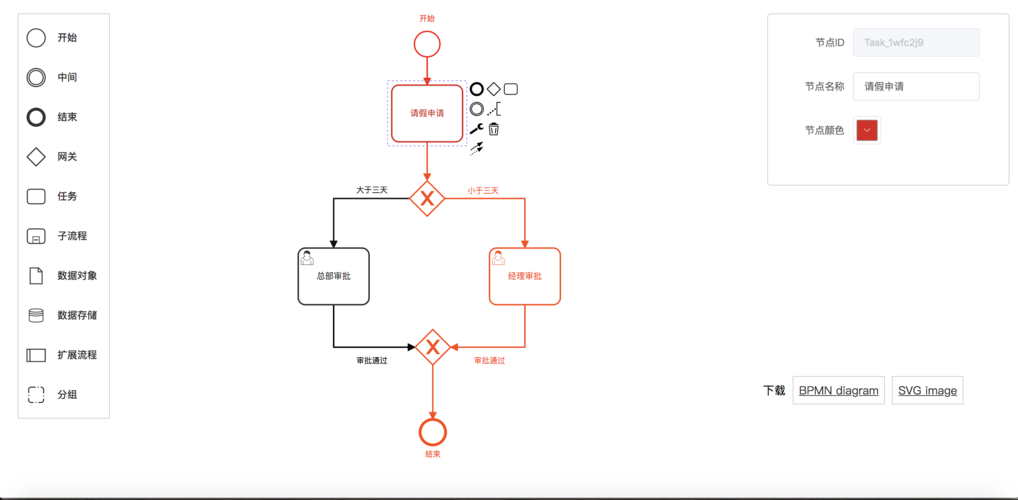

  1. 显示BPMN流程图：BPMN-JS可以将BPMN文件解析并在Web应用程序中以可视化的方式呈现出来，包括各种活动、网关、事件和连接线等。

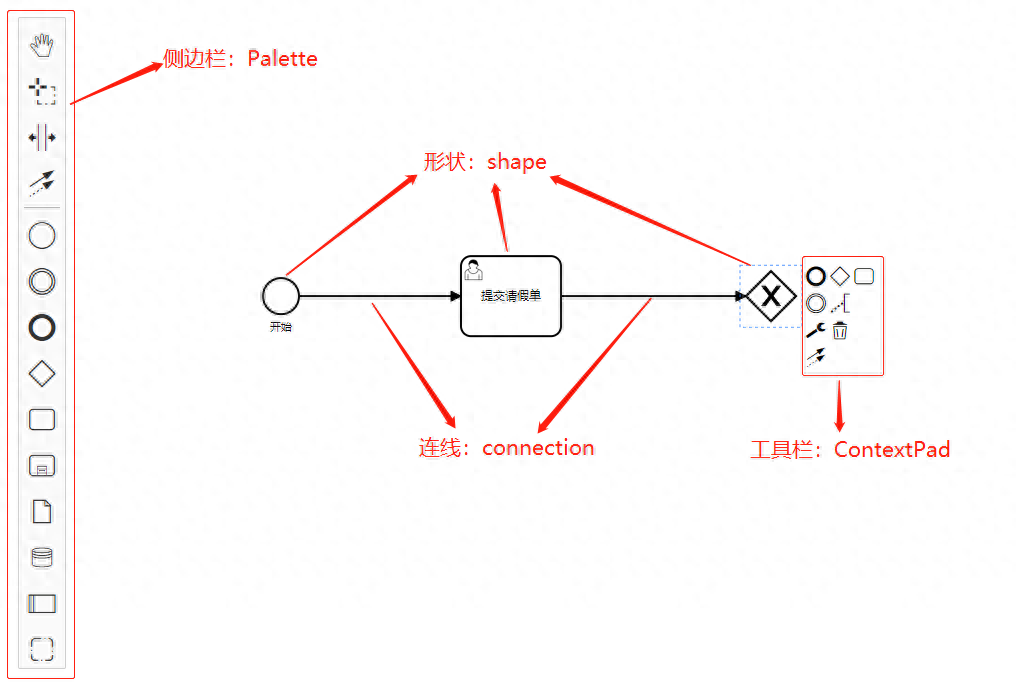

  2. 编辑BPMN流程图：BPMN-JS允许用户在Web应用程序中对BPMN流程图进行编辑，包括添加、删除、移动和连接各种元素。用户可以通过拖拽和交互式操作来修改流程图。
  3. 导入和导出BPMN文件：BPMN-JS支持将BPMN文件导入到Web应用程序中，并可以将修改后的流程图导出为BPMN文件。这使得用户可以在不同的应用程序之间共享和转换BPMN流程图。
  4. 扩展和定制：BPMN-JS提供了一种灵活的方式来扩展和定制BPMN建模功能。开发者可以根据自己的需求添加自定义的元素、属性和行为，以及自定义的样式和布局。

三、如何使用

使用BPMN-JS非常简单。以下是一些基本的使用步骤：

  1. 引入BPMN-JS库：在HTML文件中引入BPMN-JS库的JavaScript文件。
  2. 创建一个容器：在HTML文件中创建一个容器元素，用于显示BPMN流程图。
  3. 初始化BPMN-JS编辑器：在JavaScript代码中，使用BPMN-JS的API初始化一个BPMN编辑器，并将其绑定到容器元素上。
  4. 加载和显示BPMN流程图：使用BPMN-JS的API加载BPMN文件，并将其显示在编辑器中。

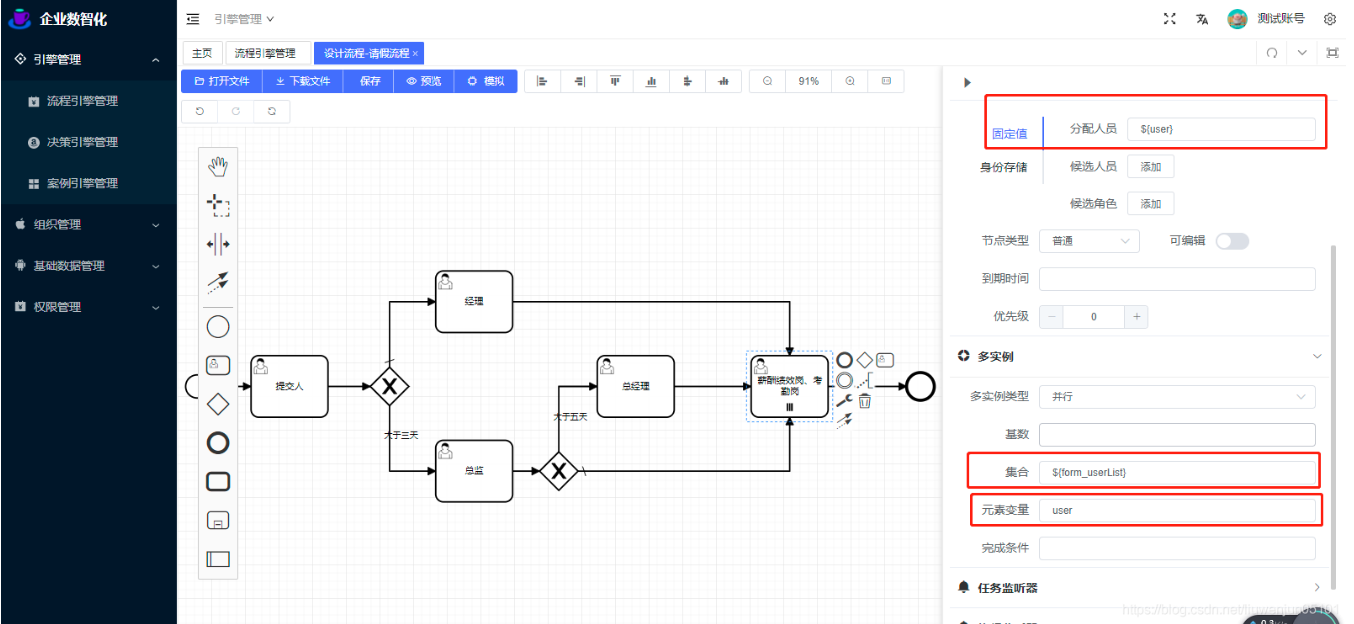

  5. 添加交互和编辑功能：根据需要，可以添加交互和编辑功能，例如拖拽、连接线、属性编辑等。
  6. 导出和保存BPMN文件：根据需要，可以使用BPMN-JS的API将修改后的流程图导出为BPMN文件，或将其保存到服务器或本地存储中。

以上是使用BPMN-JS的基本步骤，具体的代码和细节可以参考BPMN-JS的官方文档和示例代码。

四、示例

以下是一个简单的示例，演示如何引入和使用BPMN-JS库：

  1. 首先，在HTML文件中引入BPMN-JS库的JavaScript文件。可以通过下载BPMN-JS的压缩包，将其解压并将其中的js文件引入到HTML文件中，或者使用CDN链接引入。
<!DOCTYPE html>
<html>
<head>
  <meta charset="UTF-8">
  <title>BPMN-JS Example</title>
  <link rel="stylesheet" href="path/to/bpmn-js.css">
</head>
<body>
  <div id="canvas"></div>

  <script src="path/to/bpmn-js.js"></script>
  <script src="path/to/app.js"></script>
</body>
</html>
  1. 在JavaScript文件中，使用BPMN-JS的API初始化一个BPMN编辑器，并将其绑定到容器元素上。
// app.js

// 获取容器元素
var container = document.getElementById('canvas');

// 创建BPMN编辑器实例
var bpmnJS = new BpmnJS({
  container: container
});

// 加载并显示BPMN流程图
bpmnJS.importXML('<bpmn:definitions ...>', function(err) {
  if (err) {
    console.error('Error rendering BPMN', err);
  } else {
    console.log('BPMN rendered successfully');
  }
});

在上述代码中，container是一个HTML元素，用于容纳BPMN流程图。bpmnJS是一个BPMN编辑器的实例，通过new BpmnJS()创建。bpmnJS.importXML()方法用于加载和显示BPMN流程图，其中的'<bpmn:definitions ...>'是一个BPMN XML字符串，表示要显示的流程图。

  1. 最后，可以根据需要，添加交互和编辑功能，例如拖拽、连接线、属性编辑等。可以参考BPMN-JS的官方文档和示例代码，了解更多关于如何使用和定制BPMN-JS的功能。

这是一个简单的示例，展示了如何引入和使用BPMN-JS库。具体的代码和细节可以根据实际需求进行调整和定制。
