VLAN基础配置与Trunk链路
·

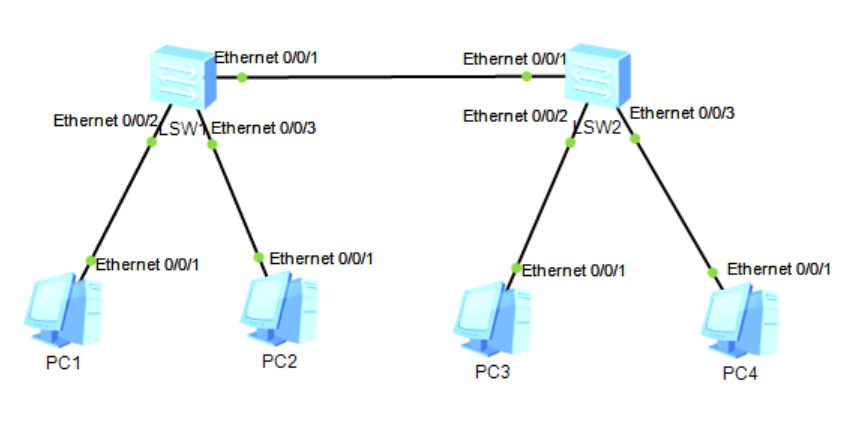

一、项目拓扑情况
SW1与SW2通过Trunk互联,SW1下挂PC1(VLAN 10)、PC2(VLAN 20),SW2下挂PC3(VLAN 10)、PC4(VLAN 20)。

二、配置命令
注意:华为命令可以用tap键进行补全以及部分命令可以只写前面几个字母,第一次学习中我将使用完整的华为命令进行配置,方便大家观看学习。
2.1 SW1 配置命令
基本配置

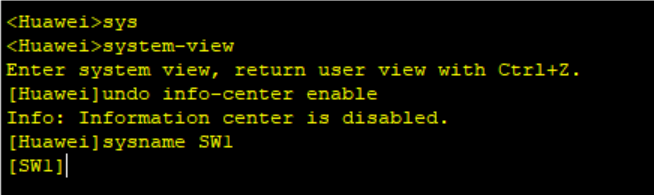

进入系统视图模式,关闭日志信息弹出和修改设备名称

创建VLAN

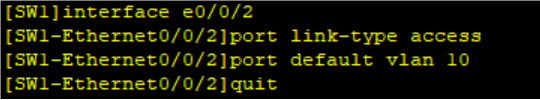

配置连接PC1的access接口

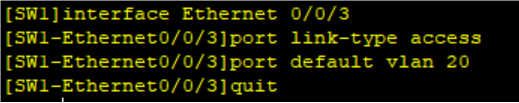

配置连接PC2的access接口

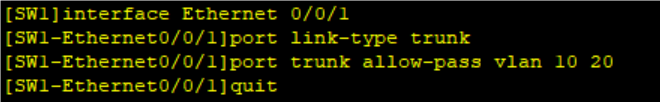

配置连接SW2的trunk接口

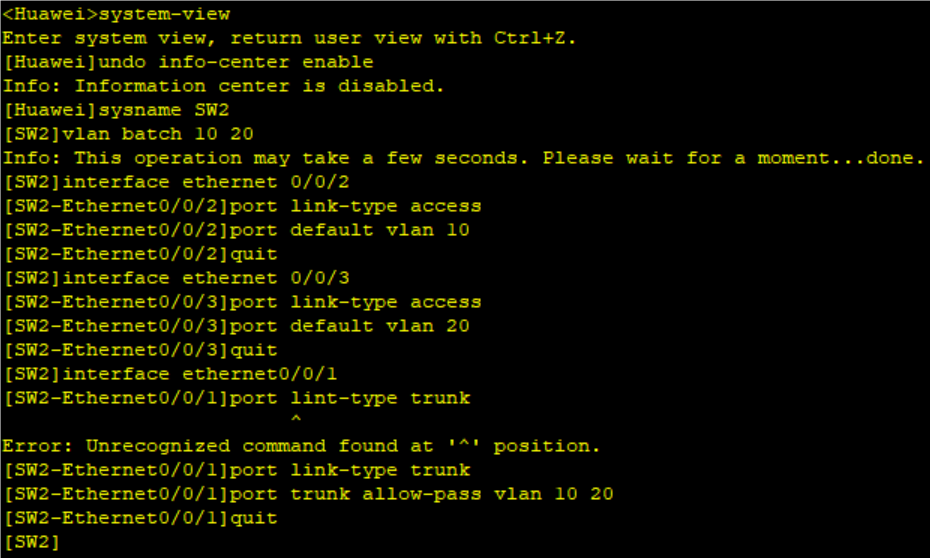

2.2 SW2 配置命令
与SW1对应,就不细分标题了

三、验证命令(以SW1为例)

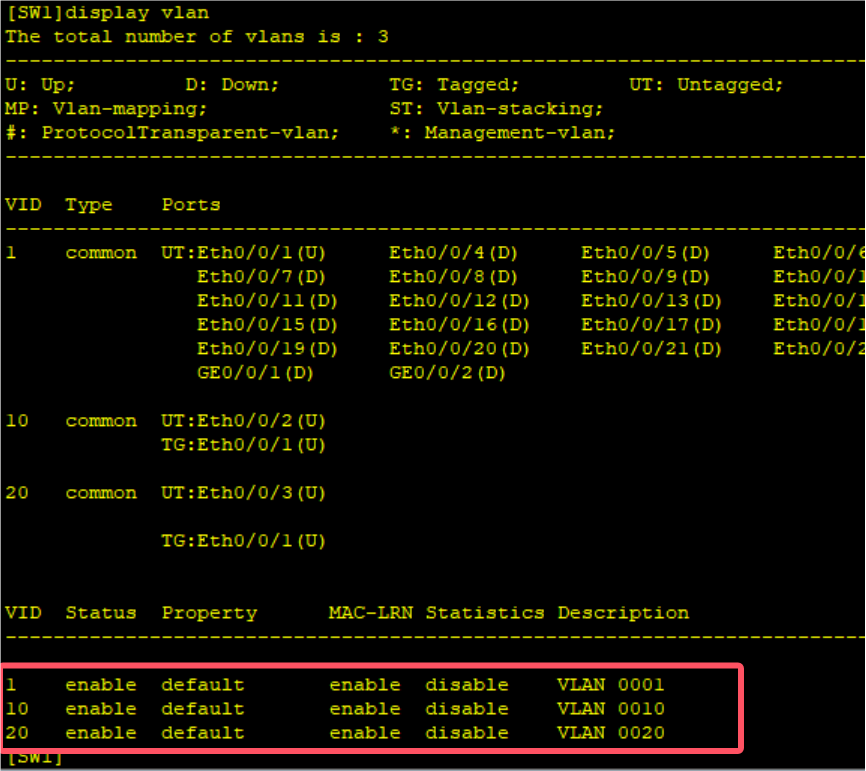

3.1查看VLAN信息

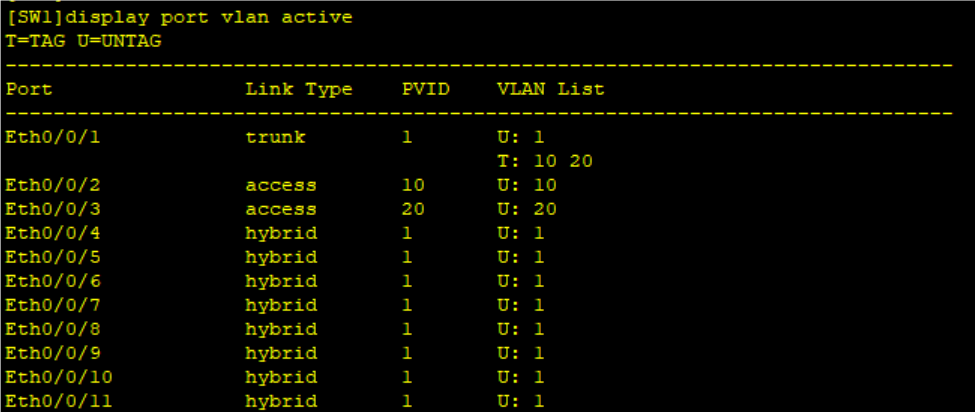

3.2查看端口与VLAN的映射关系

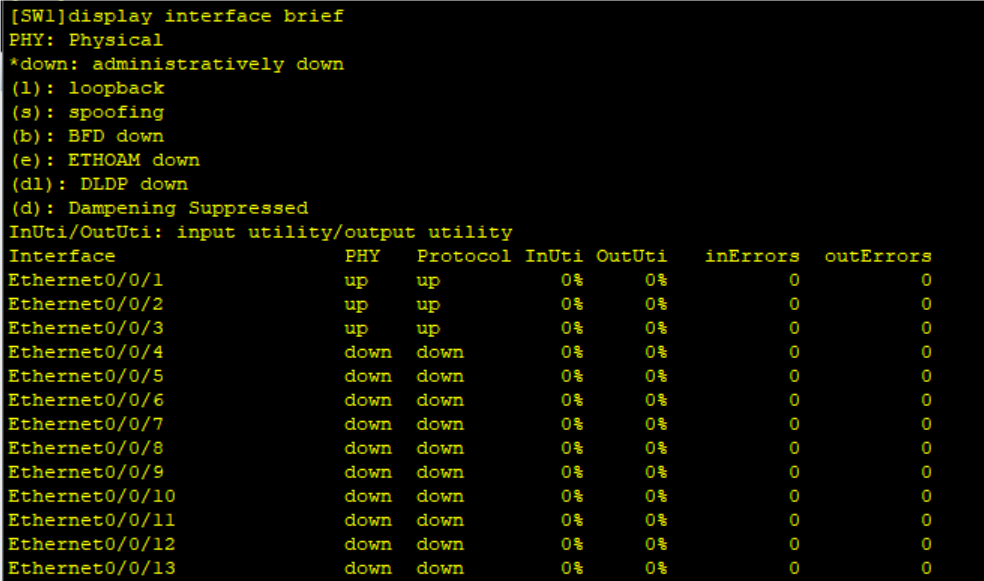

3.3查看接口状态
