Evo-Depth 技术解析与复现指南：用隐式深度增强轻量 VLA

论文地址：Evo-Depth: A Lightweight Depth-Enhanced Vision-Language-Action Model（NeurIPS 2026）
开源地址：https://github.com/MINT-SJTU/Evo-Depth
核心要点：空间对齐、多视角隐式 深度特征

摘要

Vision-Language-Action（VLA）模型可以根据图像和自然语言生成机器人动作，但纯 RGB 的二维表征在抓取、对齐、放置等空间敏感任务中常常不够可靠。Evo-Depth 的思路是：不引入深度相机、点云或重型几何模型，而是从多视角 RGB 中抽取紧凑的隐式深度特征，再通过轻量的 FiLM 调制注入视觉语言表征，最终由 Flow Matching 动作专家生成连续动作块。

这套设计由三部分组成：

1. IDEM：以 Depth Anything 3（DA3）的多视角特征作为隐式深度表征；
2. SEM：将深度特征变成逐通道的缩放与偏移参数，以 FiLM 方式增强视觉语言特征；
3. PAT：用三阶段渐进对齐训练，依次对齐动作、空间与全模型。

论文报告模型仅约 0.9B 参数，在 MetaWorld、VLA-Arena、LIBERO、LIBERO-Plus 上取得较强表现；真实机器人实验报告 3.2 GB 显存、12.3 Hz 推理频率及 90% 平均成功率。本文结合仓库代码，说明其算法逻辑、源码落点和复现路径。

---

1. 要解决的问题

传统 VLA 的输入通常是 RGB 图像、语言指令与机器人状态。其困难在于 RGB 虽能识别“是什么”，却不总能稳定判断“在哪里、相距多远、是否对齐”。这会直接影响以下场景：

• 精确抓取：末端与物体的距离、姿态和遮挡关系；
• 精细放置/堆叠：目标容器、杯口或插槽的相对位置；
• 多视角一致性：固定相机与腕部相机提供的信息需要统一；
• 扰动泛化：相机位置、物体布局、背景和光照变化。

现有路径各有代价：

路径	优点	局限
纯 2D VLA	简单、高效	空间关系弱
显式深度/点云	几何信息直接	需额外传感器，受噪声、标定和重建影响
重型隐式几何模型	无需额外传感器	训练和部署成本较高
Evo-Depth	RGB-only，空间增强，轻量部署	仍依赖多视角质量，强接触/严重遮挡仍具挑战

核心定位： Evo-Depth 并不试图在控制阶段显式重建完整三维场景，而是学习对动作决策有用的“隐式空间线索”。

---

2. 整体框架

给定时刻 $t$ 的多视角图像 { I t i } i = 1 N \{I_t^i\}_{i=1}^{N} {Iti​}i=1N​、语言指令 $L_t$ 和机器人状态 $s_t$，模型预测未来动作块 $A_t$：

A t = f Evo-Depth ( { I t i } , L t , s t ; θ ) A_t=f_{\text{Evo-Depth}}(\{I_t^i\}, L_t, s_t; \theta) At​=fEvo-Depth​({Iti​},Lt​,st​;θ)

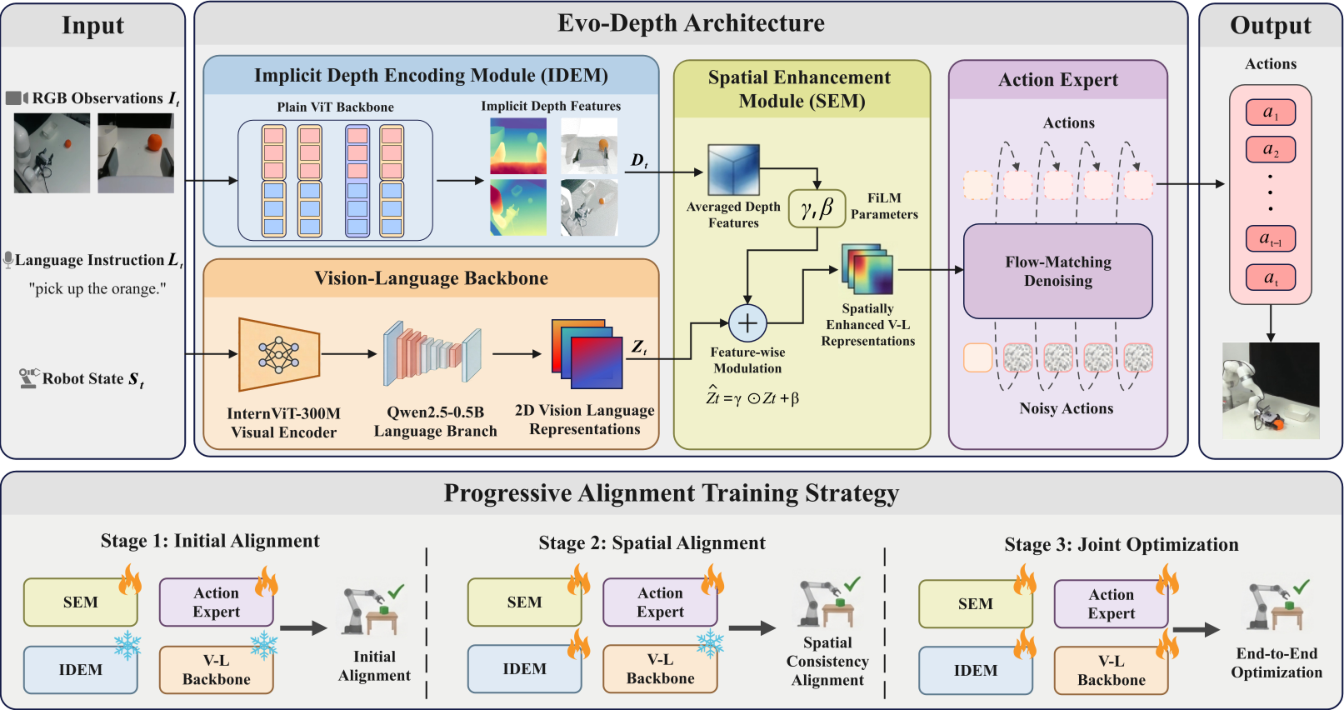

论文原始架构图

图源：论文 Figure 2，Evo-Depth Overall Architecture。该图同时展示 IDEM、视觉语言骨干、SEM、Flow-Matching Action Expert，以及三阶段 Progressive Alignment Training。

2.1 思维导图

2.2 模块与源码索引

模块	作用	核心源码
顶层策略	串联 VLM、深度分支和动作头	Evo_depth/scripts/Evo_depth.py
IDEM + SEM	DA3 特征、投影和 FiLM 融合	Evo_depth/model/internvl3/internvl3_embedder_da3.py
DA3 封装	提取多视角 DPT embedding	Evo_depth/model/depth_anything_3/depth_anything_v3.py
动作专家	Flow Matching Transformer	Evo_depth/model/action_head/flow_matching.py
训练循环	损失、优化器、保存/恢复	Evo_depth/scripts/train.py
数据集	LeRobot 读取、归一化、padding/mask	Evo_depth/dataset/lerobot_dataset_pretrain_mp.py
部署服务	checkpoint 加载、推理、WebSocket	Evo_depth/scripts/Evo_depth_server.py

---

3. IDEM：从 RGB 提取隐式深度

论文中的 Implicit Depth Encoding Module（IDEM）从多视角图像中得到深度感知表示：

D t = f IDEM ( { I t i } ) D_t=f_{\text{IDEM}}(\{I_t^i\}) Dt​=fIDEM​({Iti​})

论文使用一个约 0.13B 参数的 ViT，并从任意视角深度预训练模型初始化。其思想是前段以视角内注意力保持局部结构，后段逐渐引入跨视角信息交换，使 token 学到物体布局、相对关系和跨视角一致性。

工程实现细节

• DAV3Module 加载 depth-anything/da3-base。
• 调用 DA3 内部的 _get_dpt_embeddings，取的是 latent DPT embedding，不是导出的深度图。
• image_mask 指定真实视角；无效的 padding 图像不参与深度特征聚合。
• 因而“深度”是服务于动作的隐式表征，而不是一个需要可视化或标定的米制深度输出。

重点： 这正是 Evo-Depth 对部署友好的原因。它复用 RGB 输入和预训练空间先验，而不改变机器人侧的传感器协议。

---

4. VLM 与 SEM：把空间线索注入语义表征

4.1 视觉语言骨干

工程采用 OpenGVLab/InternVL3-1B：视觉部分编码每个视角，文本和图像 token 共同送入语言模型。实现中仅保留语言模型前 14 层，并将 lm_head 变为恒等映射。

这样得到的不是文本生成 logits，而是适合控制的隐藏表征：

Z t = f VLM ( { I t i } , L t ) Z_t=f_{\text{VLM}}(\{I_t^i\},L_t) Zt​=fVLM​({Iti​},Lt​)

图像会先缩放到 $448\times 448$。输入提示词被组织为多个 Image-i: <image> 段，再拼接任务语言；对应的图像 token 会被视觉 embedding 替换。训练中一般保留 token 序列，推理可按配置返回 CLS 表征。

4.2 SEM：FiLM 而非重融合

直接拼接深度 token 会扩大上下文；使用 cross-attention 虽有效但更重。Evo-Depth 使用 Spatial Enhancement Module（SEM）：

1. 将 DA3 特征从 1536 维投影到 VLM 隐空间的 896 维；
2. 对深度 token 做平均池化，形成全局描述 $g_t$；
3. 预测两个 896 维向量 $\gamma ,\beta$；
4. 对 VLM 表征逐通道调制。

$$(\gamma ,\beta )=f_{\text{mod}}(g_t),{\hat{Z}}_t=\gamma \odot Z_t+\beta$$

这在代码中对应 DPTLinearFilM 和 apply_film。

重点： SEM 让二维视觉语言语义仍然是主干，而深度只提供互补的、低开销的空间偏置。论文消融也指出，此方式优于简单 concat，并优于更重的 cross-attention 融合。

---

5. 动作专家：Flow Matching 动作块生成

Evo-Depth 不把动作离散化成 token，而是将未来连续动作序列作为生成对象。默认训练配置为：

• 动作预测长度：horizon = 50；
• 统一动作维度：per_action_dim = 24；
• 状态维度：state_dim = 24；
• 动作 Transformer：8 层。

不同机器人实际维度不同时，数据集和客户端通过 action_mask 屏蔽补齐维度。例如 LIBERO 使用前 7 维，MetaWorld 的示例使用前 4 维。

5.1 条件建模

动作头将当前机器人状态编码为状态 token，拼到空间增强 token 后：

$$C=[{\hat{Z}}_t;\text{StateEncoder}(s_t)]$$

带噪动作序列经过动作编码器与位置编码后，与条件上下文 $C$ 执行 cross-attention。动作编码器和 MLP 支持 embodiment_id，为跨机器人形态训练预留了类别专属参数路径。

5.2 Flow Matching 训练与推理

设真实动作块为 $A$、均匀噪声为 $ϵ$，先采样 $\tau \sim \text{Beta}(2,2)$，再构造中间动作：

$$A_{\tau }=(1-\tau )ϵ+\tau A$$

模型预测把 $A_{\tau }$ 推向真实动作的速度场，训练目标为：

$$\mathcal{L}={\Vert v_{\theta }(A_{\tau },\hat{Z},s)-(A-ϵ)\Vert }_2^2$$

源码在训练循环中显式计算 target_velocity = actions_gt - noise，并用 action_mask 修正 padding 维度的损失权重。

推理时从随机动作开始，进行 $N$ 次 Euler 更新：

$$A^{(k+1)}=A^{(k)}+\frac{1}{N}{v}_{\theta }(A^{(k)},\hat{Z},s,k/N)$$

服务端默认 N=50。最终得到 $50\times 24$ 动作块，客户端并不一定全部执行，而是执行前若干步后重新观察，形成 receding-horizon control（滚动时域控制）。

---

6. Progressive Alignment Training：为何分三阶段训练

直接同时训练预训练 VLM、预训练深度编码器和随机初始化的动作模块，容易让表征空间互相干扰。Evo-Depth 的渐进对齐策略如下：

阶段	可训练模块	目标
Stage 1：Initial Alignment	SEM + Action Expert	让新模块先适应冻结的预训练 VLM/深度特征
Stage 2：Spatial Alignment	IDEM + SEM + Action Expert	将 DA3 空间特征对齐到动作任务，VLM 仍稳定
Stage 3：Joint Optimization	VLM + IDEM + SEM + Action Expert	端到端微调，实现完整协同

在 Evo_depth/train.sh 中，这三阶段通过 --finetune_vlm、--finetune_da3、--finetune_action_head 控制；Stage 2 和 Stage 3 用上一阶段 checkpoint 初始化，并设置 --resume_pretrain 重置学习率进度。

训练超参数遵循：AdamW、线性 warmup、cosine decay、梯度裁剪 1.0、图像增强。论文给出的代表性 MetaWorld 设置为 batch size 16、448 分辨率、动作长度 50、Stage 1/2/3 分别 5k/10k/120k steps。

重点： 分阶段训练不是纯粹的训练技巧，而是使“预训练空间知识”逐步变为“任务相关空间知识”的关键机制。

---

7. 数据与输入协议

7.1 训练数据

数据加载器以 LeRobot 格式读取：

dataset/
  meta/tasks.jsonl
  meta/episodes.jsonl
  meta/episodes_stats.jsonl 或 meta/stats.json
  data/*/*.parquet
  videos/<chunk>/<view>/episode_*.mp4

每个训练样本包括：

• 当前时刻的多视角图像；
• 由 task_index 查得的自然语言指令；
• 当前 observation.state；
• 从当前时刻开始的未来 action_horizon 个动作；
• 图像、状态和动作的有效位 mask；
• robot embodiment ID。

状态与动作根据各数据集的 min/max 归一化到 $[-1,1]$；不同视角数量、状态维度、动作维度均 padding 到配置上限。默认上限见 Evo_depth/dataset/config.yaml：3 视角、24 维状态、24 维动作。

7.2 在线推理协议

服务端要求 JSON 请求中含以下字段：

{
  "image": ["view_1", "view_2", "view_3"],
  "state": ["robot state"],
  "prompt": "task instruction",
  "image_mask": [1, 1, 0],
  "action_mask": [1, 1, 1, 1, 1, 1, 1, 0]
}

其中 image 实际是 uint8 像素数组，服务端固定解码并缩放为 $448\times 448$；image_mask 表示有效相机位；action_mask 表示机器人实际可执行的动作维度。服务器用 checkpoint 中的 norm_stats.json 对状态归一化、对输出动作反归一化。

---

8. 复现指南

8.1 环境安装

git clone https://github.com/MINT-SJTU/Evo-Depth.git
cd Evo-Depth/Evo_depth

conda create -n evo_depth python=3.10 -y
conda activate evo_depth
pip install -r requirements.txt
MAX_JOBS=64 pip install -v flash-attn --no-build-isolation
pip install --no-build-isolation git+https://github.com/nerfstudio-project/gsplat.git@0b4dddf04cb687367602c01196913cde6a743d70

需要 NVIDIA GPU。论文训练使用 A100；README 的实际部署评测以单独 benchmark 环境配合主模型服务进行。

8.2 下载权重并启动模型服务

从 README 列出的 Hugging Face 仓库下载匹配 benchmark 的 checkpoint。checkpoint 目录必须包含：

checkpoint.json
config.json
norm_stats.json
mp_rank_00_model_states.pt

启动服务：

conda activate evo_depth
cd Evo_depth
export EVO_DEPTH_CKPT_DIR=/path/to/checkpoint
export EVO_DEPTH_SERVER_PORT=9000
python scripts/Evo_depth_server.py

Windows PowerShell 等价写法：

$env:EVO_DEPTH_CKPT_DIR = "D:\path\to\checkpoint"
$env:EVO_DEPTH_SERVER_PORT = "9000"
python scripts/Evo_depth_server.py

服务监听 ws://127.0.0.1:9000。评测客户端的 server_url 必须与此一致。

8.3 运行仿真评测

每类评测依赖独立环境，原因是 LIBERO、MetaWorld 和 VLA-Arena 的 Python/Torch 依赖不完全兼容。建议保持“模型服务环境”和“环境客户端”分离。

Benchmark	客户端目录	典型命令
LIBERO	LIBERO-evaluation/	bash ./test_libero.sh ./logs libero_spatial ws://127.0.0.1:9000
LIBERO-Plus	LIBERO-PLUS-evaluation/	bash ./test_libero_plus.sh ./logs libero_spatial camera
MetaWorld MT50	Metaworld-evaluation/	bash ./test_metaworld.sh
VLA-Arena	VLA-Arena-evaluation/	bash ./test_vla_arena.sh

详细环境依赖、下载地址及参数在 README.md 中维护。优先确认以下三项：

1. checkpoint 与 benchmark task suite 对应；
2. 客户端的 server_url 与服务端端口一致；
3. 客户端的视角顺序、状态构造和 action_mask 与训练数据一致。

8.4 用自己的数据训练

1. 将数据转换为 LeRobot 目录结构；
2. 编辑 Evo_depth/dataset/config.yaml，填写数据路径和 view_map；
3. 保持 max_views、max_state_dim、max_action_dim 与训练命令的 state_dim、per_action_dim 兼容；
4. 修改 Evo_depth/train.sh 中的 dataset_config_path、save_dir、resume_path；
5. 从 Stage 1 到 Stage 3 顺序训练。

最小化检查清单：

• meta/tasks.jsonl 的 task_index 能映射到语言文本；
• 视频目录与 view_map 中的视角名字一致；
• episodes_stats.jsonl 可生成正确的 min/max 统计；
• state/action 的真实维度不超过 24；
• 部署端使用同一训练集统计量进行归一化。

---

9. 结果如何理解

论文报告的代表性仿真结果为：MetaWorld 84.4%、VLA-Arena 41.1%、LIBERO 95.4%、LIBERO-Plus 69.6%。真实机器人三项任务平均成功率为 90.0%。这些数字应结合各 benchmark 的难点理解：

• MetaWorld 的高难度拆分强调精细空间协调；
• LIBERO 的 spatial 和 long 强调语言空间关系与长时序执行；
• VLA-Arena 包含 distractor、extrapolation 和 long-horizon 维度；
• LIBERO-Plus 直接测试相机、机器人、语言、光照、背景、噪声和布局扰动。

论文消融给出三个重要结论：

1. 去掉隐式深度模块后，在相机、机器人和布局扰动上下降明显；
2. 三阶段对齐优于一阶段或两阶段训练，尤其有助于长时序任务；
3. SEM 的 FiLM 融合优于 concat，也优于更重的 cross-attention 变体。

结论： Evo-Depth 的增益不只是“多一个视觉编码器”，而是来自“空间先验 + 低扰动融合 + 渐进对齐”三者的配合。

---

10. 实践限制与排错重点

1. 输入协议是强约束。 服务端当前固定接收 3 个图像槽位；即使只有一个或两个相机，也要传入 dummy 图像并通过 image_mask 标明无效位。
2. mask 不能省略。 action_mask 同时影响动作采样、推理过程和训练损失；错误 mask 会使 padding 维污染控制。
3. 归一化必须随 checkpoint。 不能用另一数据集的 min/max 替换 norm_stats.json。
4. 多视角顺序必须稳定。 训练时的外部相机/腕部相机排序应与在线请求完全相同。
5. 模型仍非完整三维规划器。 强接触、物体被遮挡、易滚动目标、插装容差很小等任务依旧可能失败。

---

11. 总结

Evo-Depth 提供了一条实用的空间增强 VLA 路径：用 DA3 的多视角隐式表征获取深度线索，用 FiLM 在不显著增加 token 和计算量的前提下增强 InternVL3 表征，再用 Flow Matching 生成连续动作块。其工程价值在于，它把空间感知提升建立在 RGB、多视角和预训练表征之上，而不要求额外三维硬件或显式点云流程。

对于希望将 VLA 用于桌面抓取、放置与堆叠的实践者，最值得复用的并不是某个单独模块，而是这一组合原则：让几何表征提供空间先验，让语义表征保持主导，再以渐进训练完成二者到控制策略的对齐。

分享完成~
