🔥 内容介绍

一、核心理论基础：陈伯时教材调节器设计体系回顾

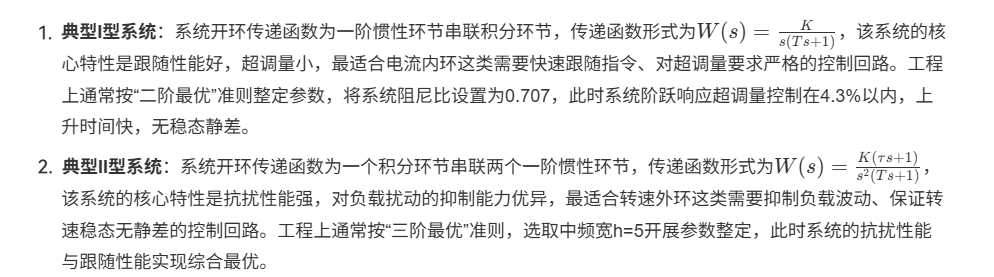

陈伯时教材中针对电力拖动控制系统的调节器设计，建立了一套工业界通用的工程化整定方法论，核心分为两大典型系统框架：

同时教材明确给出了“调节器结构选择”的核心原则：先根据控制回路的性能需求选择对应的典型系统，再将实际电机的控制对象传递函数校正为该典型系统的标准形式，反推PI调节器的比例系数与积分时间常数，整个过程完全不需要依赖复杂仿真试凑，笔算即可得到可用的工程级PI参数。

---

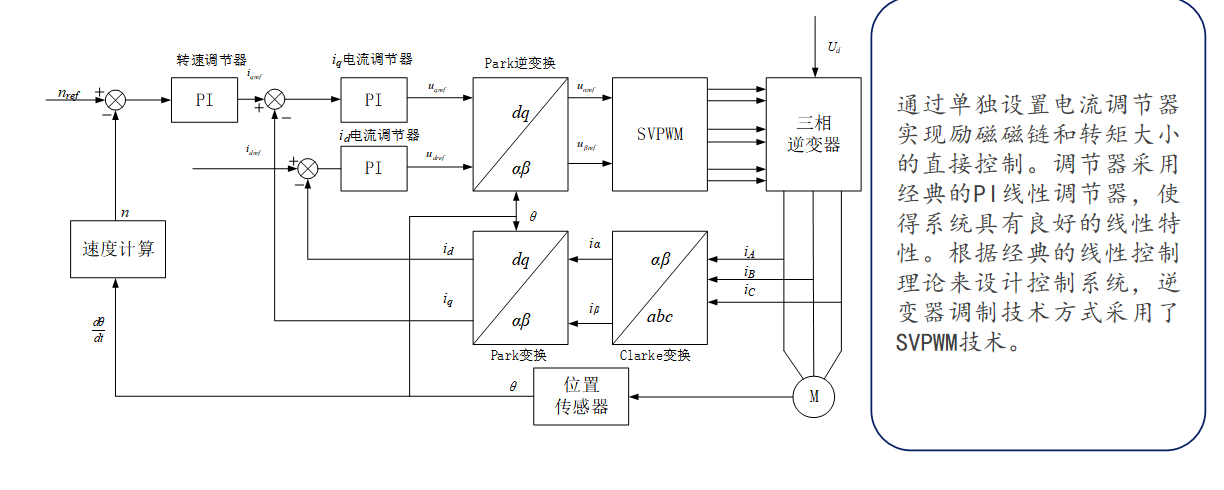

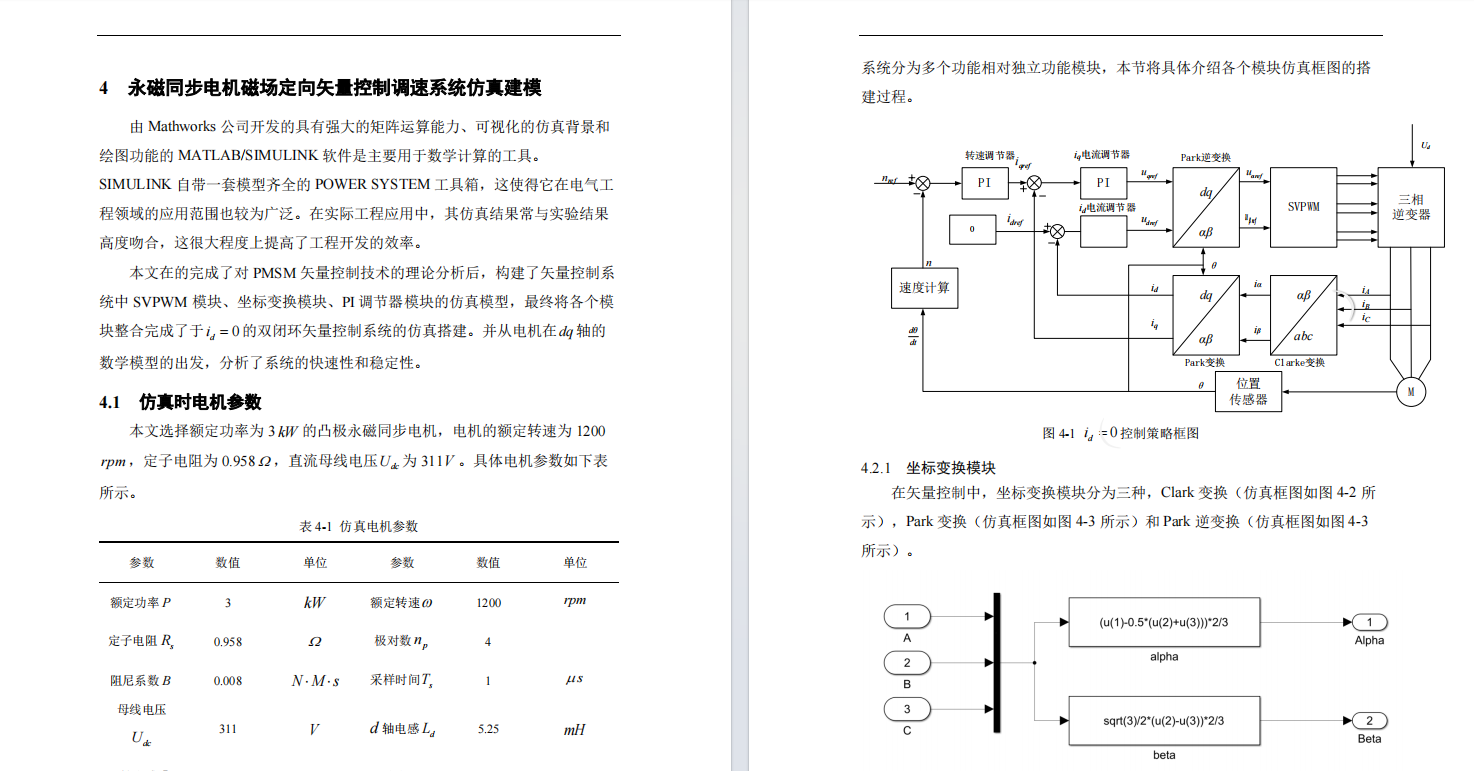

二、永磁同步电机矢量控制基础参数说明

本部分分为电机本体参数与PI整定前置参数两个独立文档，所有参数均为工业场景中常见的表贴式永磁同步电机标称值，可直接代入后续笔算流程：

电机参数文档

表格

参数名称	符号	标称数值	单位	物理意义说明
电机极对数	pnpn	4	-	永磁体磁极对数，决定电角度与机械角度的转换关系
定子相电阻	RsRs	0.85	Ω	定子三相绕组的相电阻
d轴电感	LdLd	0.0085	H	d轴同步旋转坐标系下的定子电感，表贴机满足Ld=LqLd=Lq
q轴电感	LqLq	0.0085	H	q轴同步旋转坐标系下的定子电感
转子转动惯量	JJ	0.003	kg·m²	电机转子与负载折算到电机轴侧的总转动惯量
永磁体磁链	ψfψf	0.18	Wb	永磁体在定子绕组中产生的耦合磁链
额定转速	NratedNrated	3000	r/min	电机额定运行机械转速
额定转矩	TratedTrated	5	N·m	电机额定输出转矩
PWM开关频率	fpwmfpwm	10	kHz	逆变器IGBT的载波开关频率

PI整定前置参数文档

表格

参数名称	符号	标称数值	单位	物理意义说明
电流环采样周期	TsiTsi	0.0001	s	电流控制回路的数字控制采样周期，等于1/PWM开关频率
转速环采样周期	TsnTsn	0.001	s	转速控制回路的数字控制采样周期，通常为电流环周期的10倍
电流滤波时间常数	ToiToi	0.0001	s	电流采样低通滤波器的等效惯性时间常数
转速滤波时间常数	TonTon	0.001	s	转速采样低通滤波器的等效惯性时间常数
逆变器滞后时间常数	TpwmTpwm	0.00005	s	零阶保持器导致的PWM输出等效滞后时间，等于0.5倍PWM周期

---

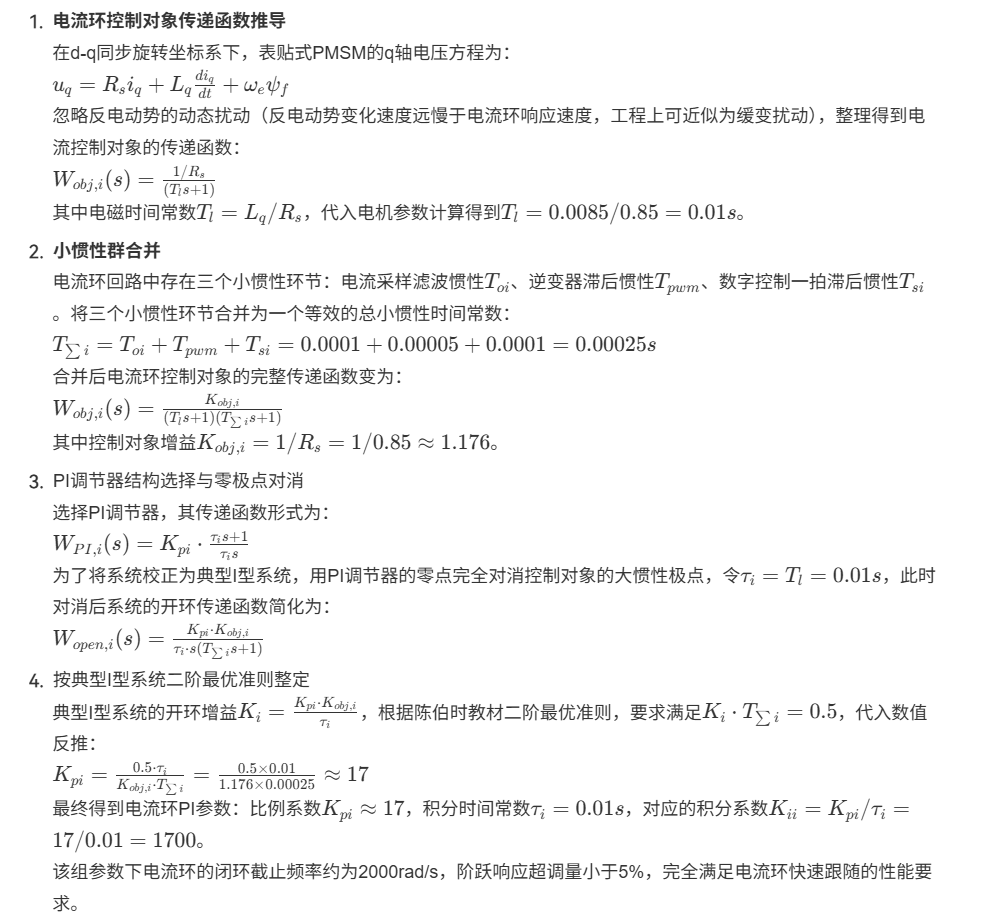

三、电流环PI参数笔算完整推导过程

电流环作为双闭环系统的内环，核心控制目标是快速跟踪电流指令、限制启动电流、抑制电网侧电压扰动，完全符合陈伯时教材中典型I型系统的应用场景，完整笔算步骤如下：

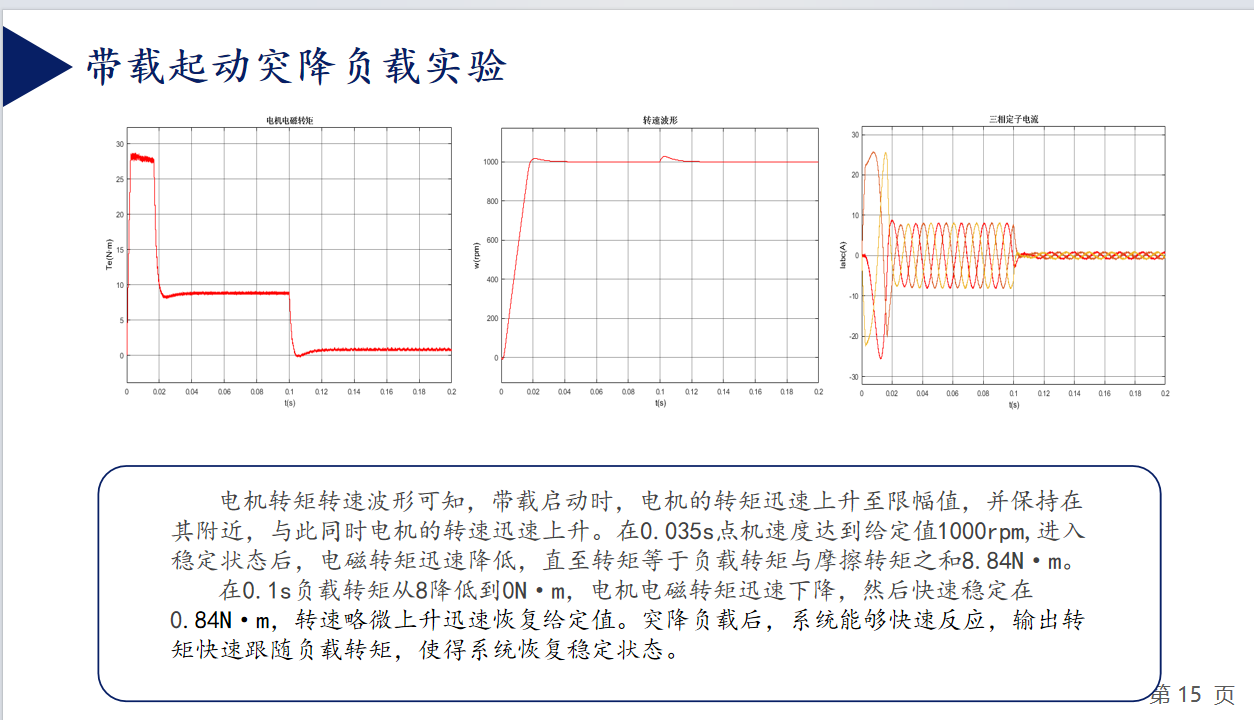

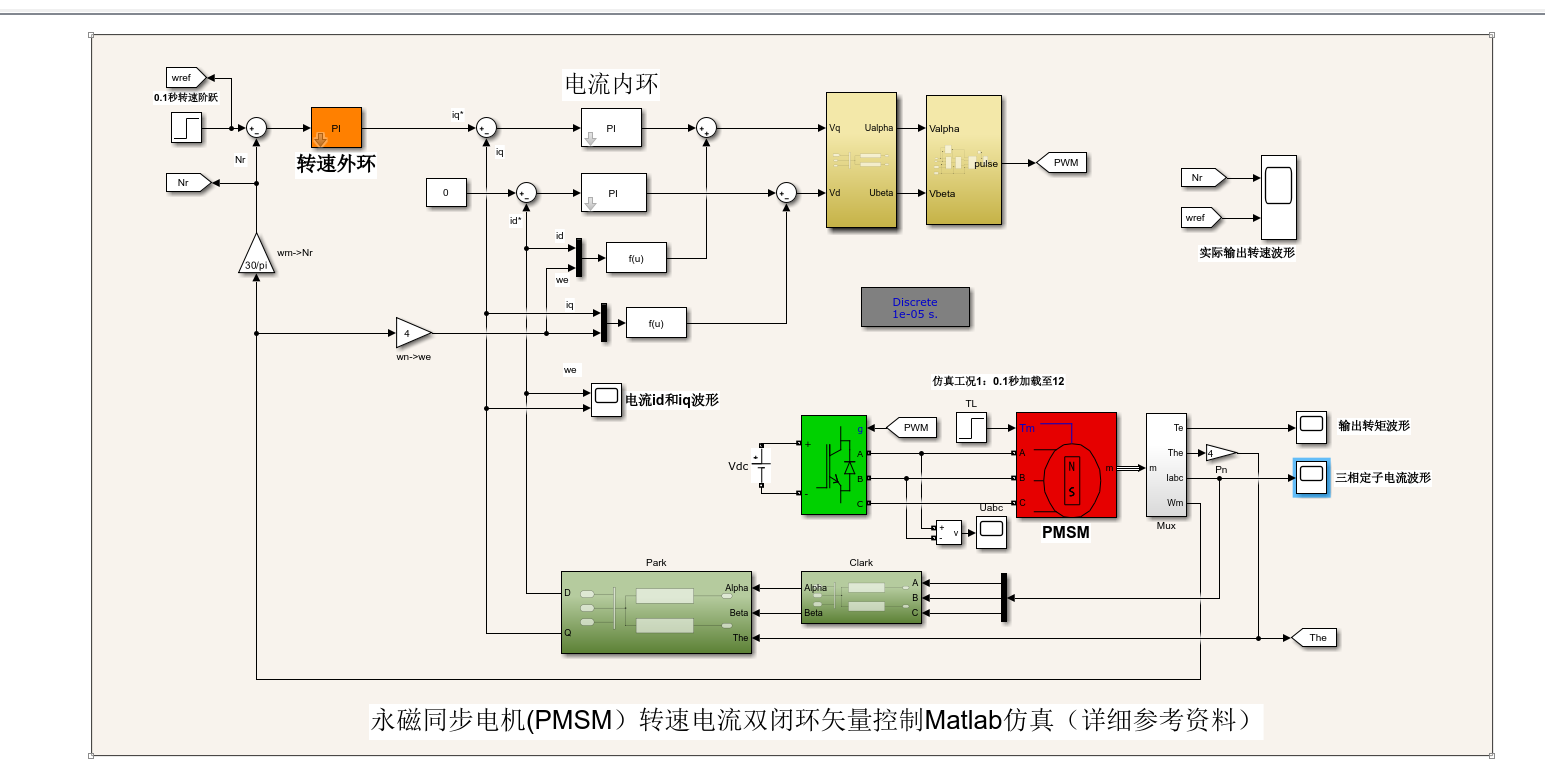

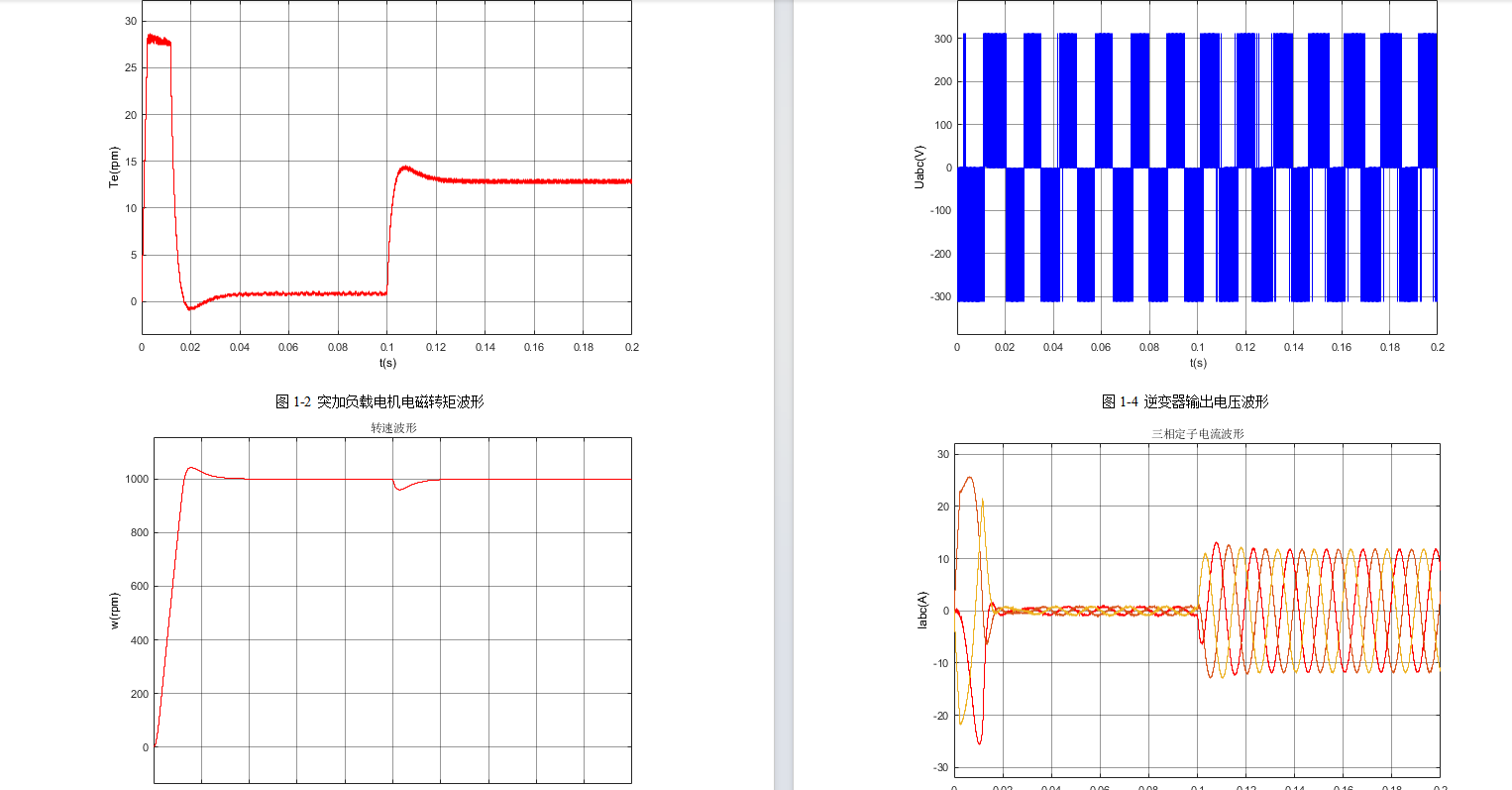

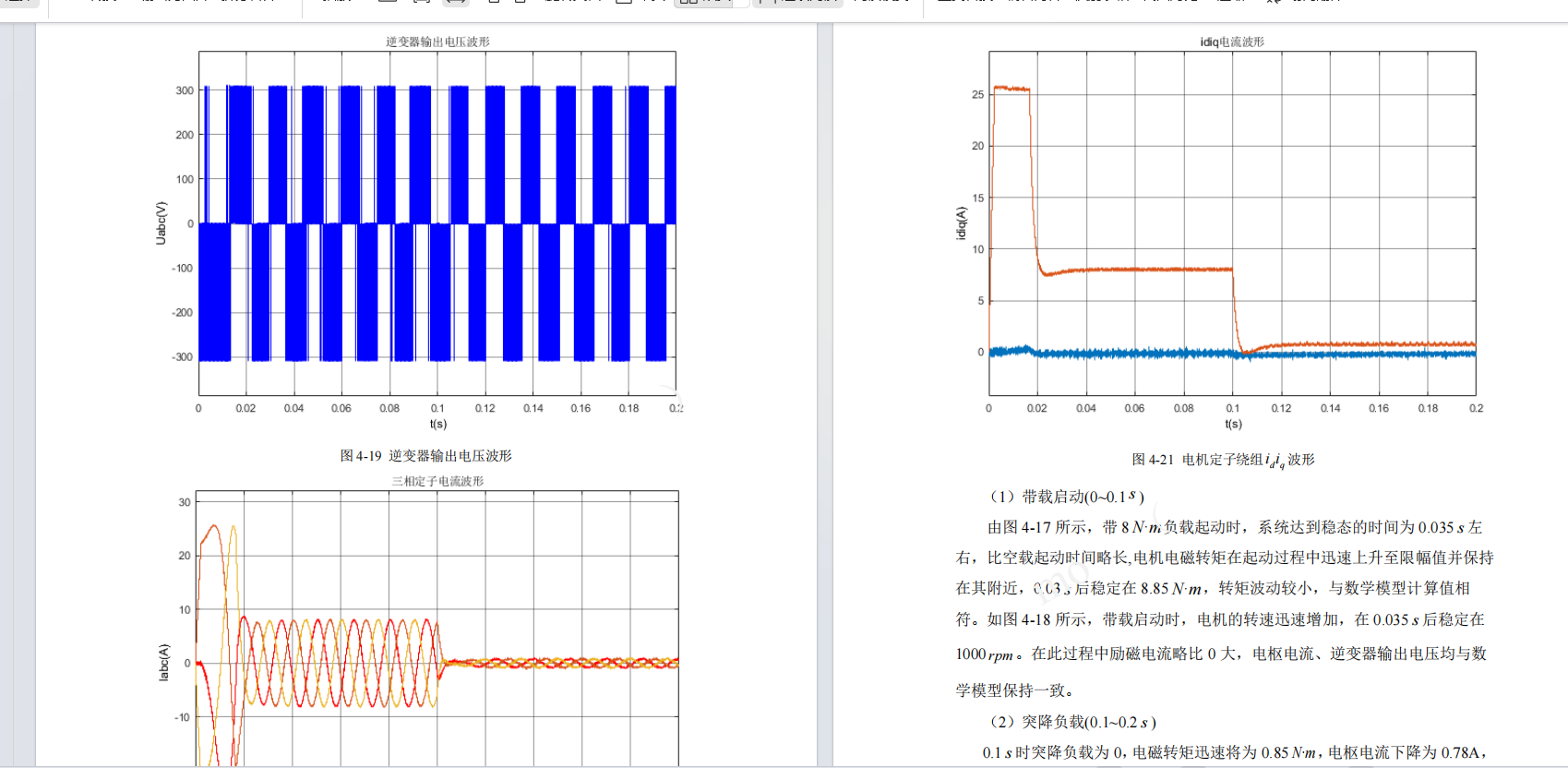

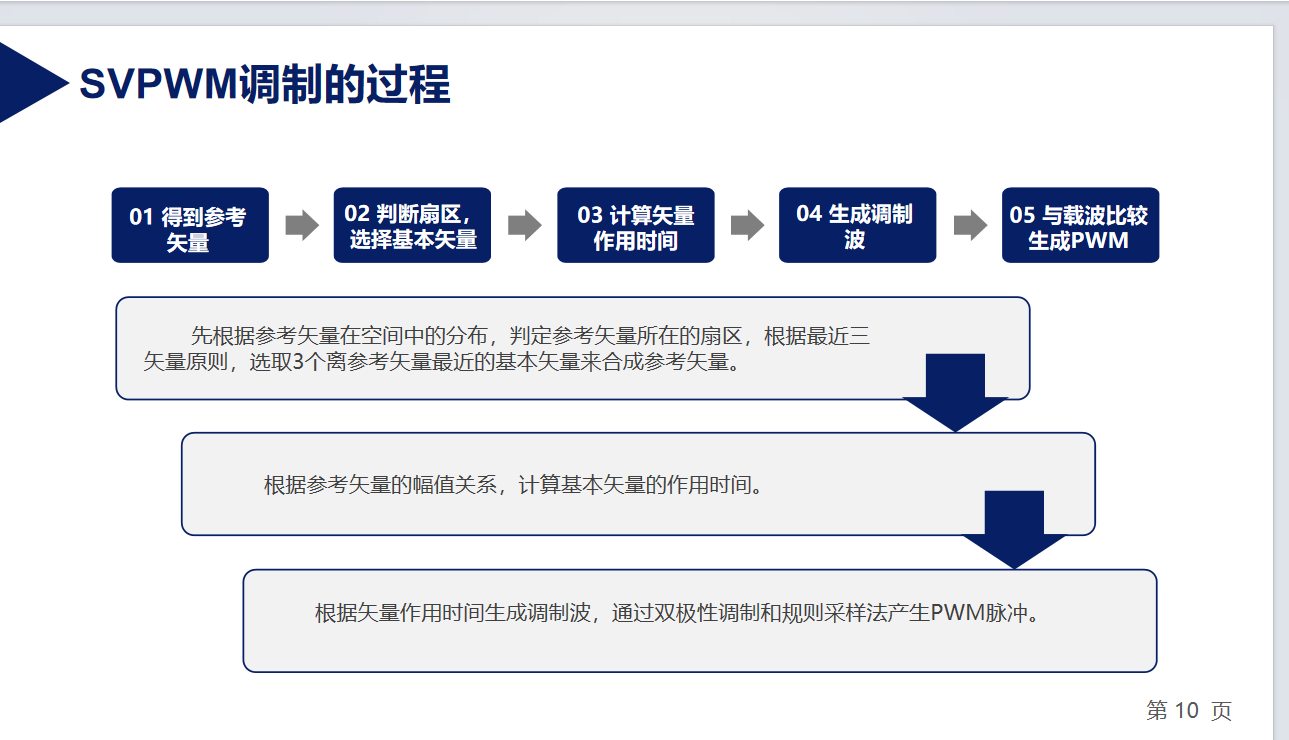

⛳️ 运行结果
