TurboVLA 技术解读：用直接 V+L→A 路径实现实时机器人控制

关键：TurboVLA 并非把大语言模型简单缩小，而是移除了“大型生成式语言模型作为视觉到动作中枢”的路径。它用 DINOv3、BERT、轻量双向跨模态交互和 ACT 动作解码器，直接完成 $V+L\to A$，在执行级操作中换取更低时延和显存占用。

1. 整体框架

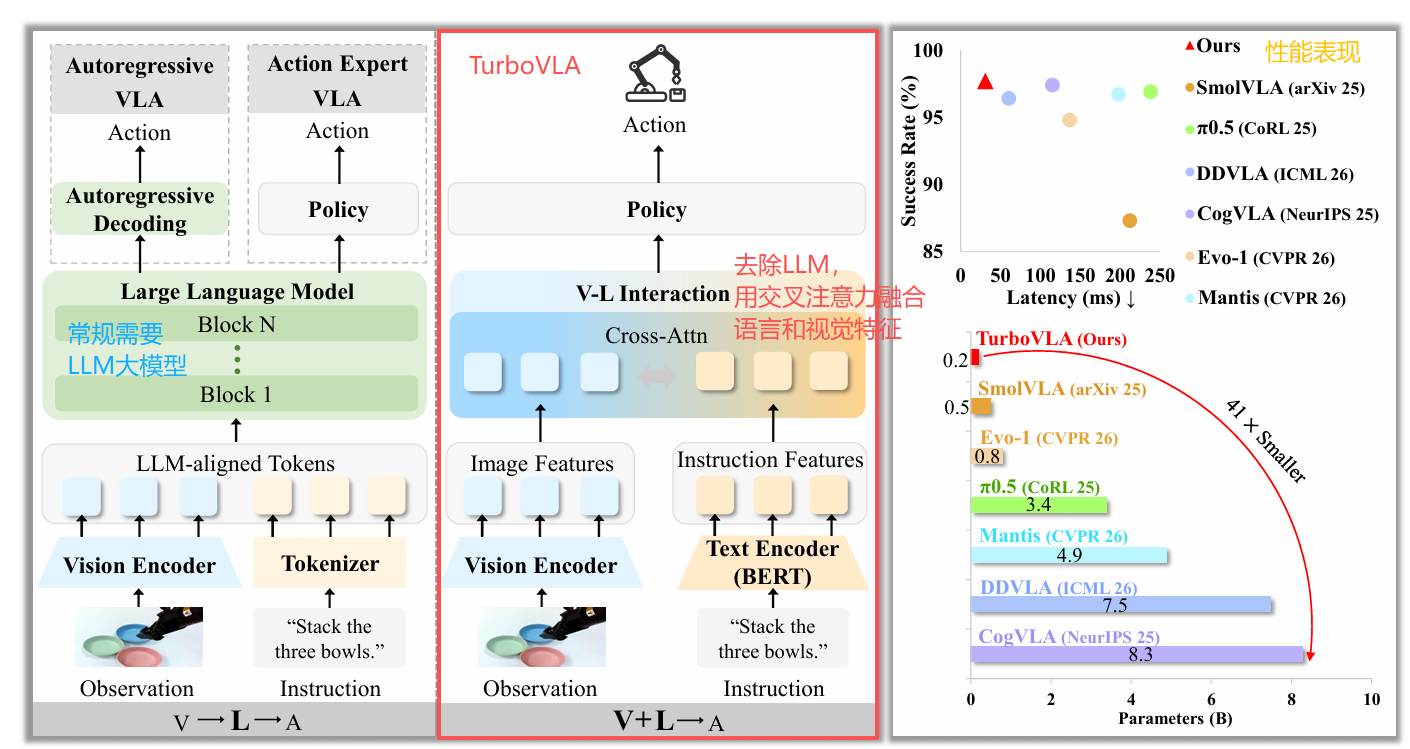

如下图所示，TurboVLA的结构图。

1. 输入： 多视角图像、文字指令和机器人当前状态分别进入 DINOv3、BERT 与状态 MLP。
2. 融合： 图中央的双向 cross-attention 交叉注意力 让视觉定位与指令相关的区域，也让指令结合当前场景完成 grounding。
3. 输出： 融合 token 与状态 token 交给 ACT decoder，并行预测未来 $H$ 步连续动作。

其对应的抽象计算流程如下：

1.1 视觉分支：保留空间与视角信息

• 实现位置：turbovla/models/vision_encoder.py。
• DINOv3 输出最后一层 hidden states；实现会移除 CLS/register 等前缀 token，只保留 patch token。
• 每个相机视角单独编码；之后加入可学习的视角 embedding。RoboTwin 配置额外使用可学习 patch 位置 embedding。
• LIBERO 使用 DINOv3 ViT-B、两视角、$256\times 256$ 输入；RoboTwin 使用 ViT-L、三视角、$224\times 224$ 输入。

这意味着视觉 token 不只是“整图语义向量”，而是保留了可供语言查询的空间位置。语言中的“左侧红色杯子”等描述可在后续注意力层中选择相关 patch。

1.2 语言分支：轻量但不是静态文本标签

• 实现位置：turbovla/models/text_encoder.py。
• 每次前向传播都在线执行 AutoTokenizer 和 BERT，输出 token 级特征，再线性投影到共享的 $256$ 维隐藏空间。
• 论文配方冻结 BERT 参数并强制保持 eval 模式，但训练文本投影层；因此语言表征稳定，控制模块可学习如何使用它。
• 对 LIBERO，项目用固定或按指令分组的 padding 长度，使 checkpoint 对应的 token 布局保持一致。

重点：BERT 的职责是保留动作执行相关的语义，不负责生成文字、拆分子任务或进行长链推理。

1.3 双向视觉-语言交互：模型真正的创新落点

实现位置：turbovla/models/components/fusion.py 与 turbovla/models/turbovla.py。每一层同时执行：

$$V^{(l)}=V^{(l-1)}+{\mathrm{Attn}}_{v\leftarrow l}(V^{(l-1)},L^{(l-1)})$$
$$L^{(l)}=L^{(l-1)}+{\mathrm{Attn}}_{l\leftarrow v}(L^{(l-1)},V^{(l-1)})$$

• 视觉查询语言：让每个图像 patch 带上当前任务语义，例如“抓取”还是“放到”。
• 语言查询视觉：让指令 token 感知场景中实际出现的对象、属性和空间布局。
• 每层融合后，文本还经过 self-attention；默认堆叠 $6$ 层。
• 交互模块由 GroundingDINO 的特征增强权重初始化，减少从机器人示范数据从零学习对齐的负担。

论文消融显示，这不是可有可无的装饰：LIBERO 上直接拼接仅为 $96.3\%$，单向交互为 $96.8\%/97.2\%$，双向交互达到 $97.6\%$；RoboTwin 上无交互为 $82.58\%$，双向交互为 $88.06\%$。

指标	TurboVLA	说明
参数量	0.2B	无 LLM，整体小一个数量级
LIBERO 平均成功率	97.6%	与 LLM 中心的大模型相当
推理延迟	31.2 ms（32 Hz）	RTX 4090 实测
推理显存	0.9 GiB	消费级显卡可部署

1.4 状态与动作头：一次预测完整动作段

实现位置：turbovla/models/action_head.py。

1. StateProjection 将当前关节/末端状态经 MLP 投影为 $N_s=2$ 个状态 token。
2. 将状态 token 拼到融合后的视觉、语言 token 后，作为 decoder memory。
3. ACTDecoder 持有 $H$ 个可学习 action query。每个 query 对应 chunk 中的一个时刻。
4. 三层 Transformer decoder 并行生成全部动作，三层 MLP 变成动作维度，最后经 tanh 得到 $[-1,1]$ 的归一化动作。

因此模型不是一个动作一个动作地自回归生成，而是一次计算：

$${\hat{A}}_t=[{\hat{a}}_t,{\hat{a}}_{t+1},\dots ,{\hat{a}}_{t+H-1}]\in {\mathbb{R}}^{H\times d_a}$$

LIBERO 使用 $d_a=7,H=12$；RoboTwin 使用双臂 $d_a=14,H=50$。

2、模型结构：一次前向的完整流程

各模块要点（与后文命令参数的对应关系）：

模块	关键配置	训练策略	初始化来源
视觉编码器	DINOv3 ViT-B，双视角分别编码，patch token + 视角 embedding	全量解冻微调，BF16 autocast（权重保持 FP32）	facebook/dinov3 预训练
文本编码器	BERT base，在线编码（无文本特征缓存），固定 padding 长度 21	冻结（freeze_text_encoder=True）	google-bert 预训练
交互模块	6 层 ×（双向交叉注意力 + 文本自注意力），hidden 256 / inner 1024	训练	GroundingDINO 的 feature enhancer（--pretrained_init_ckpt 的作用）
动作头	状态 8 维→2 token；12 个 action query；3 层 Decoder	训练	随机初始化

3. 训练与推理流程

3.1 训练：带 chunk mask 的行为克隆

LIBERO 训练主入口为 experiments/libero/train.py，实际训练器为 turbovla/training/trainer.py。目标函数是：

$$\mathcal{L}=\frac{{\sum }_{i,j,k}{m}_{ij}|{\hat{A}}_{ijk}-A_{ijk}^{\ast }|}{{\sum }_{i,j,k}{m}_{ij}}$$

其中 $m$ 屏蔽 episode 末尾的填充动作。LIBERO 的不足 $12$ 步 chunk 会以最后一个动作补齐，但不参与损失；这避免了边界 padding 污染行为克隆。

训练配置要点：

项目	LIBERO	RoboTwin 2.0
视觉骨干	DINOv3 ViT-B	DINOv3 ViT-L
相机数	2	3
动作/状态维度	7 / 8	14 / 14
动作 horizon	12	50
训练步数	40k	150k
有效 batch size	128	512
优化器	AdamW	AdamW
EMA 衰减	0.999	0.999

RoboTwin 训练配置位于 experiments/robotwin/configs/taskbalanced_all50.yaml：50 个任务均匀采样，且每个任务内部 Randomized:Clean 采样比为 $10:1$。

3.2 评估和部署：chunk 执行并不等于每步都重新观察

LIBERO 的策略封装在 turbovla/evaluation/policy.py：

1. 将环境图像旋转、按 DINOv3 统计量归一化。
2. 从末端位姿、轴角和夹爪状态构造 $8$ 维 state，并标准化。
3. 调用模型得到 $12\times 7$ 动作 chunk。
4. 前六维按数据集 min/max 反归一化；第七维按正负号转换为夹爪开合命令。
5. 在默认协议下执行完整 chunk，再重新观测并规划。

重要取舍：动作 chunk 降低策略调用次数，但也使 chunk 内成为开环控制。论文在 LIBERO 中发现 $H=12$ 最好：$H=8/10/12/15$ 的平均成功率为 $96.8\%/97.3\%/97.6\%/96.7\%$。更长的预测窗口不必然更好，因为视觉反馈变少了。

RoboTwin 路径通过 StarVLA runtime 和 WebSocket policy server 对接仿真器，允许模型服务与仿真器使用不同 Python 环境。

---

4. 为什么它快：架构收益与工程收益要分开看

架构层面的收益

1. 不经过数十亿参数的 LLM/VLM 主干。
2. BERT、DINOv3、融合器与动作 decoder 都是固定深度前向计算。
3. ACT query 并行预测动作 chunk，没有 token-by-token 自回归动作解码。
4. 融合维度仅为 $256$，交互层为 $6$ 层。

已在仓库体现的工程手段

• 冻结模块时使用 torch.no_grad()，避免无用的激活和梯度。
• CUDA 上支持 BF16 autocast。
• RoboTwin 配置请求 Flash Attention 2；不可用时会回退到 SDPA/默认 attention。
• 训练侧使用 pinned memory、persistent workers、梯度累积和 EMA。

论文数字的正确解读

论文的 $31.2\text{ ms}$ 对应约 $32$ Hz，测量定义是：单张 RTX 4090、batch size 1、GPU 已驻留输入、完成一个动作 chunk 的稳态策略前向；不包含传感器采集、CPU 预处理、数据传输、网络通信或机器人执行。因此它是本地策略推理频率，不是端到端机器人控制频率。

论文还报告结合 CUDA Graph replay、数据转换和内存分配优化后达到 $7.42\text{ ms}$。当前仓库的核心路径可见 BF16/SDPA/Flash Attention 支持，但未包含 CUDAGraph 或 torch.compile 的可复用实现；复现该 $7.42\text{ ms}$ 结果需要自行补足论文所述 runtime 优化与一致的测量脚本。

---

5. 总结-思路流程

---

6. 复现指南

参考我这篇博客：《VLA系列》TurboVLA 复现指南：0.2B小模型 | 32 Hz | 显存＜1 GB 全量微调

6.1 准备两套环境

项目建议 LIBERO 与 RoboTwin 使用独立的 Python 3.10 环境，因为二者依赖的仿真器与运行时不同。

# LIBERO
conda create -n turbovla-libero python=3.10 -y
conda activate turbovla-libero
pip install torch==2.3.1 torchvision==0.18.1 --index-url https://download.pytorch.org/whl/cu121
pip install -e ".[libero]"

# RoboTwin
conda create -n turbovla-robotwin python=3.10 -y
conda activate turbovla-robotwin
pip install -e ".[robotwin]"
pip install flash-attn==2.7.4.post1 --no-build-isolation

此外需独立安装 LIBERO 与 RoboTwin 2.0 仿真器；后者评测环境可以与模型服务环境分离。

6.2 下载外部模型和数据

仓库不包含模型权重、DINOv3、BERT、GroundingDINO 初始化权重或 benchmark 数据。先下载发布 checkpoint 与归一化元数据：

pip install -U huggingface_hub
hf download H-EmbodVis/TurboVLA --local-dir pretrained/TurboVLA

还需准备：

• DINOv3 ViT-B（LIBERO）或 ViT-L（RoboTwin）；
• bert-base-uncased；
• GroundingDINO Swin-T OGC checkpoint；
• LIBERO 的四个 no_noops RLDS 数据集，或 RoboTwin 的 Clean/Randomized 转换数据。

检查点：路径必须与命令参数一致；默认倾向离线加载。只有显式传 --allow_hf_download 时 LIBERO 路径才允许 Hugging Face 下载。

6.3 复现 LIBERO 训练

论文配方：4 张 RTX 4090、每卡 batch 8、梯度累积 4，因此全局 batch 是 $4\times 8\times 4=128$；训练 40k step、warmup 10k step。

torchrun --nproc_per_node=4 experiments/libero/train.py \
  --dataset_dir data/libero/libero_10_no_noops/1.0.0 \
  --dataset_dirs "data/libero/libero_10_no_noops/1.0.0,data/libero/libero_goal_no_noops/1.0.0,data/libero/libero_object_no_noops/1.0.0,data/libero/libero_spatial_no_noops/1.0.0" \
  --stats_path experiments/libero/configs/libero_all4_stats.json \
  --stats_key libero_all4_no_noops \
  --dinov3_path /path/to/dinov3-vitb \
  --bert_path /path/to/bert-base-uncased \
  --pretrained_init_ckpt /path/to/groundingdino_swint_ogc.pth \
  --batch_size 8 \
  --grad_accum_steps 4 \
  --max_steps 40000 \
  --checkpoint_dir outputs/libero

务必显式传入 --max_steps 40000：论文配方是 40k，但训练器的 CLI 默认值是 80k；不覆盖会得到不同的训练预算。

评估单一 suite：

python experiments/libero/evaluate.py \
  --ckpt_path pretrained/TurboVLA/checkpoints/libero/libero_object.pth \
  --dinov3_path /path/to/dinov3-vitb \
  --bert_path /path/to/bert-base-uncased \
  --stats_path experiments/libero/configs/libero_all4_stats.json \
  --stats_key libero_all4_no_noops \
  --task_suite_name libero_object \
  --num_trials_per_task 50 \
  --chunk_size 12 \
  --num_open_loop_steps 12 \
  --precision bf16 \
  --result_json_path outputs/evaluation/libero_object.json

要与论文平均值严格对齐，需评测四个 suite、每 task 50 条 rollout，共 $4\times 10\times 50=2000$ 次试验，并使用 EMA checkpoint。

6.4 复现 RoboTwin 训练与评估

export ROBOTWIN_DATA_ROOT=/path/to/converted/RoboTwin
export BERT_MODEL_PATH=/path/to/bert-base-uncased
export TURBOVLA_INIT_CKPT=/path/to/groundingdino_swint_ogc.pth
export DINOV3_MODEL_PATH=/path/to/dinov3-vitl
export CUDA_VISIBLE_DEVICES=0,1,2,3,4,5,6,7

RUN_ID=turbovla_robotwin_all50_taskbalanced_150k \
  bash scripts/robotwin/train.sh

论文配方使用 8 张 H100、每卡 64、全局 batch 512、150k step。评估时启动模型服务与 RoboTwin 仿真：

export ROBOTWIN_PATH=/path/to/RoboTwin
export STARVLA_PYTHON=/path/to/policy-env/bin/python
export ROBOTWIN_PYTHON=/path/to/robotwin-env/bin/python

bash scripts/robotwin/evaluate.sh \
  /path/to/steps_150000_ema_pytorch_model.pt

论文报告按 Clean 和 Randomized 各 50 个任务、每任务 100 次 rollout，即每种设置各 5000 次试验；使用未见过的任务指令。

---

7. 结果、亮点与边界

值得关注的结果

场景	论文报告结果	应如何理解
LIBERO	$97.6\%$ 成功率，$0.2$B，$31.2\text{ ms}$，$0.9\text{ GiB}$	轻量 V+L→A 可达到强执行性能
RoboTwin 2.0	$88.06\%$，$0.4$B，$43.4\text{ ms}$	方法可扩展到三视角双臂控制
真实 AgileX Piper	$87.5\%$ 平均成功率	论文报告的 4 个桌面任务结果

方法亮点

• 表示路径更短：避免大语言模型成为每次控制推理的固定成本。
• 语言与视觉真正交互：双向 cross-attention 的收益由两个 benchmark 的消融支持。
• 动作输出连续且并行：无需离散 action token 化，也没有自回归解码延迟。
• 架构有清晰分工：DINOv3 提供空间视觉，BERT 提供指令语义，融合器负责 grounding，ACT 负责控制序列。

适用边界

• 更适合“明确指令下的执行级操作”，不针对“收拾房间”这类需要目标拆分和高层推理的开放任务。
• action chunk 存在开环执行区间，对快速变化、接触不确定性强或视觉反馈频繁变化的任务需要缩短 horizon 或加入重规划策略。
• 性能数字依赖特定 GPU、输入分辨率、动作 horizon 和论文定义的测量范围，不能直接等同于真实机器人端到端频率。

---

8. 代码阅读入口

目的	入口
主模型与融合调度	turbovla/models/turbovla.py
DINOv3 视觉 token	turbovla/models/vision_encoder.py
在线 BERT 编码	turbovla/models/text_encoder.py
双向视觉语言注意力	turbovla/models/components/fusion.py
ACT 状态投影与动作头	turbovla/models/action_head.py
LIBERO 训练	turbovla/training/trainer.py
LIBERO 评测预后处理	turbovla/evaluation/policy.py
RoboTwin 完整配置	experiments/robotwin/configs/taskbalanced_all50.yaml

参考

• TurboVLA 论文（arXiv:2607.27205）
• 项目 README

分享完成~
