本文从工程角度介绍以太网交换机的工作原理和关键特性，包括交换架构、MAC/VLAN表、生成树、链路聚合、QoS以及组播控制。适合用于接入与汇聚网络方案设计及经验总结。

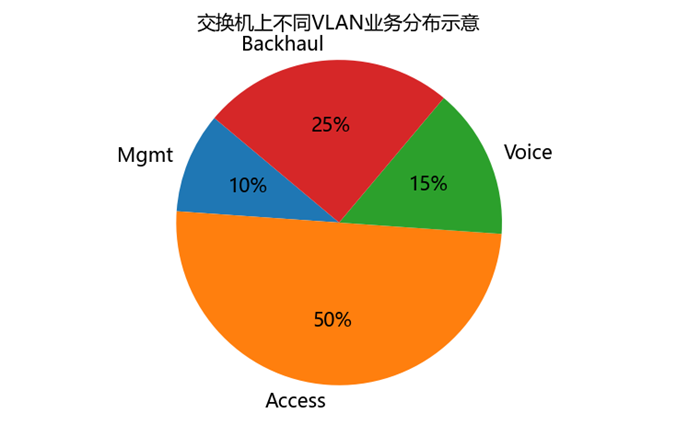

图1：管理、接入、语音和回程VLAN业务比例的示意分布。

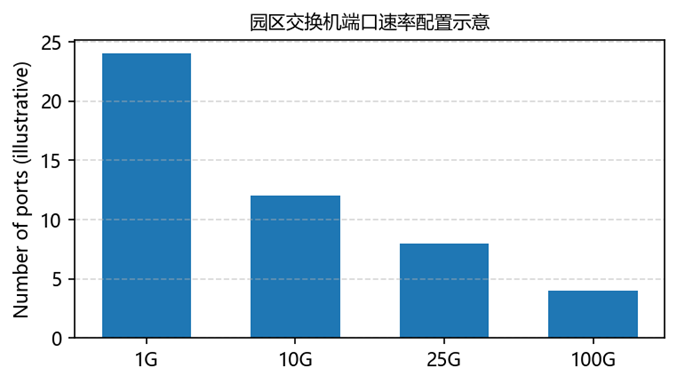

图2：交换机上1G/10G/25G/100G端口数量的示意构成。

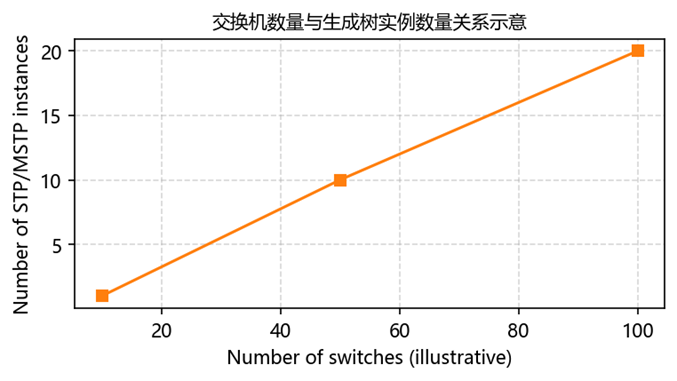

图3：拓扑规模扩展时STP/MSTP实例数量的示意变化。

组件	所属平面	主要作用	示例	备注
交换芯片/ASIC	数据平面	进行MAC/VLAN查找与转发。	CAM/L2表、VLAN标签、ACL等。	面向线速转发和确定性时延进行设计。
控制CPU	控制平面	运行STP/MSTP、LLDP、LACP及管理功能。	CLI、SNMP、NETCONF、遥测代理。	在三层交换设备中也可承载部分路由功能。
端口模块	数据平面	提供物理接口和端口级队列。	接入端口、Trunk端口、链路聚合端口。	入口/出口调度策略实现具体QoS。
MAC地址表	数据平面	将MAC+VLAN映射到出端口。	动态学习与静态MAC配置。	是实现无环高效二层转发的关键。
生成树状态	控制平面	确定阻塞/转发端口以避免环路。	STP、RSTP、MSTP实例。	需要与VLAN拓扑和链路聚合协同。

表1：以太网交换机的主要组成及其作用。

特性	类别	典型用途	备注
VLAN	二层隔离	划分广播域和租户网络。	802.1Q打标；Trunk/Access端口；常与三层VRF结合使用。
STP/RSTP/MSTP	环路避免	在冗余拓扑中避免二层环路。	MSTP可将不同VLAN范围映射到不同逻辑拓扑。
链路聚合（LAG/LACP）	容量与可靠性	将多条物理链路捆绑为一个逻辑链路。	提供负载分担和成员链路故障时的快速恢复。
QoS（802.1p/DSCP映射）	业务区分	区分语音/视频与尽力而为流量。	通常通过端口队列和调度器实现。
IGMP/MLD Snooping	组播控制	限制组播泛洪到真正需要的接收者。	依赖控制平面嗅探与数据平面过滤。

表2：常见交换机特性及典型用途。

1. 交换架构

以太网交换机依赖专用交换ASIC在入端对报文进行MAC和VLAN查找，并在出端完成转发。报文在入口处被分类并映射到VLAN，必要时通过ACL进行过滤，随后进入相应队列等待发送。

现代交换机除纯二层交换外，往往支持三层路由能力，在汇聚网络中既充当L3网关，又为接入设备提供L2服务。

2. VLAN与隔离

VLAN实现对广播域的逻辑隔离，使多租户或多业务网络可以共享相同物理基础设施。接入端口通常承载单个VLAN，而Trunk端口通过802.1Q标签承载多个VLAN。

合理的VLAN规划有助于避免不必要的洪泛并简化故障定位。工程实践中常将VLAN规划与三层VRF和路由结构进行协同设计。

3. 生成树与环路避免

在存在冗余链路的二层拓扑中，环路会导致广播风暴和MAC表不稳定。STP/RSTP/MSTP通过阻塞部分端口来构造无环树结构，具体决策依赖桥优先级和路径代价。

MSTP允许将不同VLAN范围映射到不同生成树实例，从而在负载分担和可靠性之间提供更精细控制。正确的参数配置和设计规范对于避免意外阻塞或拓扑震荡至关重要。

4. 链路聚合与可靠性

链路聚合（LAG，通过LACP协商）将多条物理链路捆绑为一个逻辑接口，从而提升容量并在成员链路故障时提供快速恢复。

基于哈希的负载分担在不同成员间分配业务流量，需要考虑哈希键（MAC、IP、端口号等）以及多跳场景下的对称性，以避免流量极化。

5. QoS与组播控制

交换机QoS机制通过端口和队列调度实现业务区分，通常依据802.1p优先级或映射后的DSCP值来确定排队和服务顺序。多个队列和调度算法（优先级队列、WRR、WFQ等）实现不同业务的服务质量。

IGMP/MLD Snooping通过跟踪组播组成员并修剪不需要的分支，防止组播报文泛洪到所有端口，这对IPTV等高带宽组播业务尤为重要。

6. 扩展工程笔记

扩展笔记 1：关于VLAN规划：尽量限制VLAN跨越范围，避免形成过大的二层域。

扩展笔记 2：关于生成树设计：在不同区域明确根桥和路径代价策略。

扩展笔记 3：关于链路聚合哈希：在整条路径上协调哈希配置，避免流量偏置。

扩展笔记 4：关于QoS验证：使用真实应用流量进行测试，而不仅依赖仿真流。

扩展笔记 5：关于监控：收集端口错误、丢包和利用率等统计数据，用于容量规划和健康分析。

扩展笔记 6：关于MAC表容量：根据预期主机数量以及ARP/ND行为规划足够的MAC表空间。
