工具放错柜格没人发现？一文讲透 RFID 智能柜分区识别归还校验：四层架构 + 全流程闭环

本文适合的读者：负责工厂检维修工具、工器具库房、MRO 物资管理的技术与管理人员，以及在做「RFID + 智能柜」方向选型或方案的工程师。

读完本文你将获得：① 工具错放问题的完整校验思路（工具身份 + 分区位置双重匹配）；② 一套可直接参考的四层系统架构；③ 借还全流程的分区校验逻辑与三种校验结果的处理方式；④ 硬件 / 软件部署落地的关键检查项。

---

一、问题背景：从「工具在不在柜」到「是否放对位置」

在企业设备检维修、日常维护及辅助作业中，检维修工具、便携式检测仪器等物资需要在不同人员和班组之间频繁领用、归还。随着工具数量增加，传统人工管理容易出现四类典型问题：

• 工具混放、错放：A 工具放进了 B 工具的格位，下次找工具全靠翻；
• 漏还、丢失：台账与实物对不上，盘点全靠人工逐项清点；
• 台账更新不及时：借了没记、还了没销，账实脱节；
• 责任无法追溯：出问题后查不到「谁、什么时候、拿走了什么」。

更关键的一点：对于用途明确、需要定期检定或具有专用管理要求的工具（比如计量器具、绝缘工器具），仅确认「工具是否在柜内」并不足以满足精细化管理需求。企业还需要知道：

1. 工具是谁领用的；
2. 是否按规定位置归还；
3. 当前处于什么状态（在柜 / 借出 / 异常 / 待检定）；
4. 历史操作是否可追溯。

举个最典型的场景：工具 A 规定存放在 1 号分区，却被归还到了 2 号分区。如果系统只做「柜内识别」、只判断工具是否存在，那么它会告诉你「工具 A 仍在柜内」——但实际上工具已经放错了位置。后续按位置找工具找不到、按分区盘点对不上，精细化管理就无从谈起。

所以，工具管理需要同时解决两个问题：

识别「是什么工具」 + 判断「应该放在哪里」。

把工具 RFID 标签与指定存放区域建立关联，系统就能在归还后对「工具身份 + 实际分区」进行匹配，这就是本文要讲的归还位置校验。

---

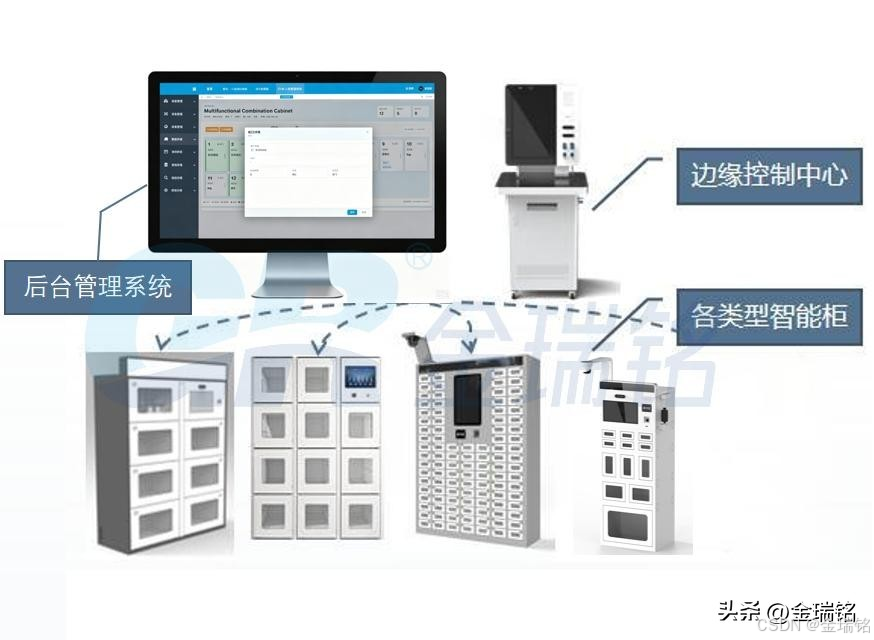

二、系统总体架构：四层设计，从硬件感知到业务管理

围绕工具借还和资产管理需求，系统按照硬件感知层 → 边缘控制层 → 平台层 → 应用管理层四层构建，整体数据流如下：

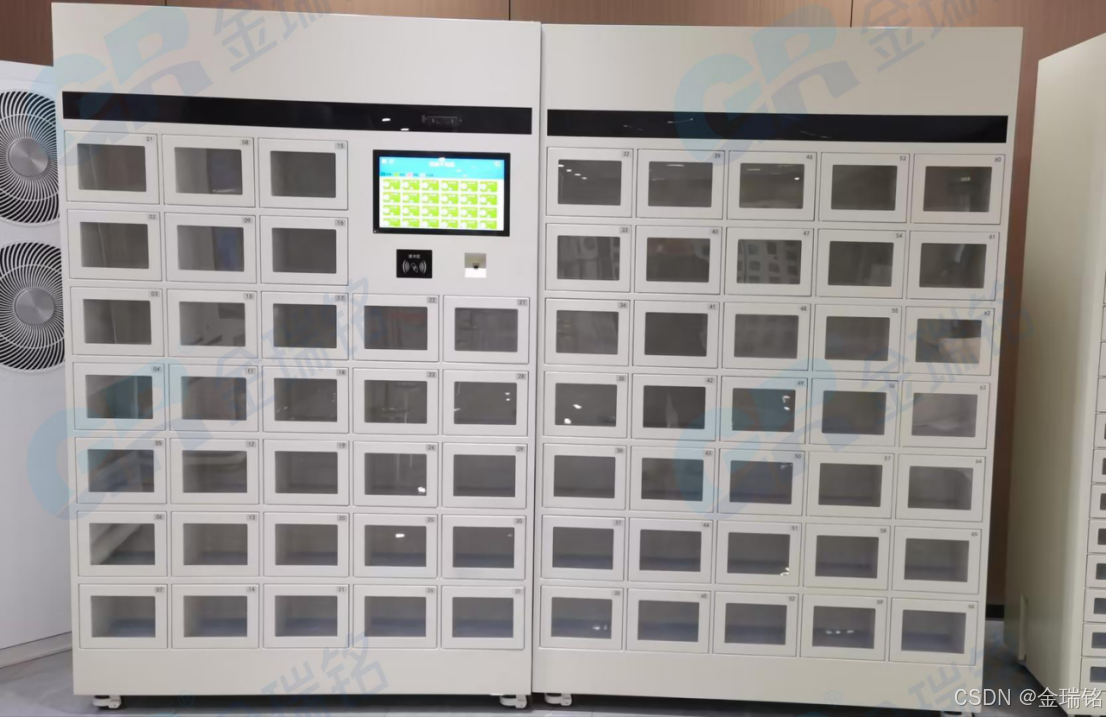

2.1 硬件感知层：柜体承载工具与 RFID 识别

底层以智能柜体为载体，根据不同物资管理需求，可形成钥匙柜、手电柜、称重柜、充电柜等柜体类型。

柜体内部由三部分组成：

• RFID 标签：绑定在每件工具上，作为工具的「电子身份证」；
• 天线：按分区部署，负责感知各分区内是否存在标签；
• 分区结构：物理格位与逻辑分区一一对应，是「位置校验」的物理基础。

这一层的关键在于：分区结构决定了位置校验的精度。分区划分越合理，错放判断就越准确。

落地提示：对于具体项目，RFID 识别并非「装上就能用」——需要结合工具材质、标签安装方式、柜体结构和摆放状态进行识别测试及参数优化。金属工具对射频的反射、标签贴装位置的变化，都会影响识读率，务必在项目前期做实测。

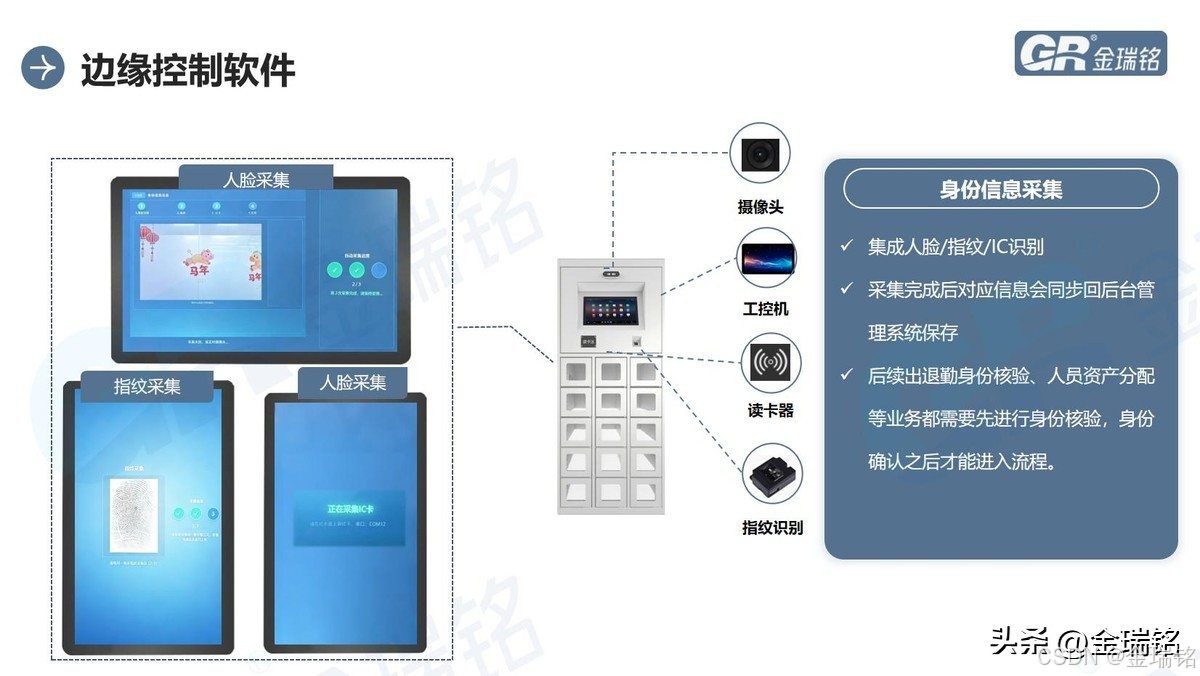

2.2 边缘控制层：完成身份认证与现场控制

边缘控制层是智能柜体与后台平台之间的桥梁，负责对现场设备和操作流程进行控制：

• 身份认证：根据柜体配置，支持人脸识别、指纹识别、ID 卡识别等方式；
• 功能扩展：可结合答题、高拍仪拍摄、打印凭条等功能，满足不同管理要求（如安全交底、领用凭证留档）；
• 数据上传：工具完成归还后，边缘控制软件获取柜内 RFID 识别结果，将工具身份、分区信息、操作人员、操作时间上传平台，为后续规则判断提供数据基础。

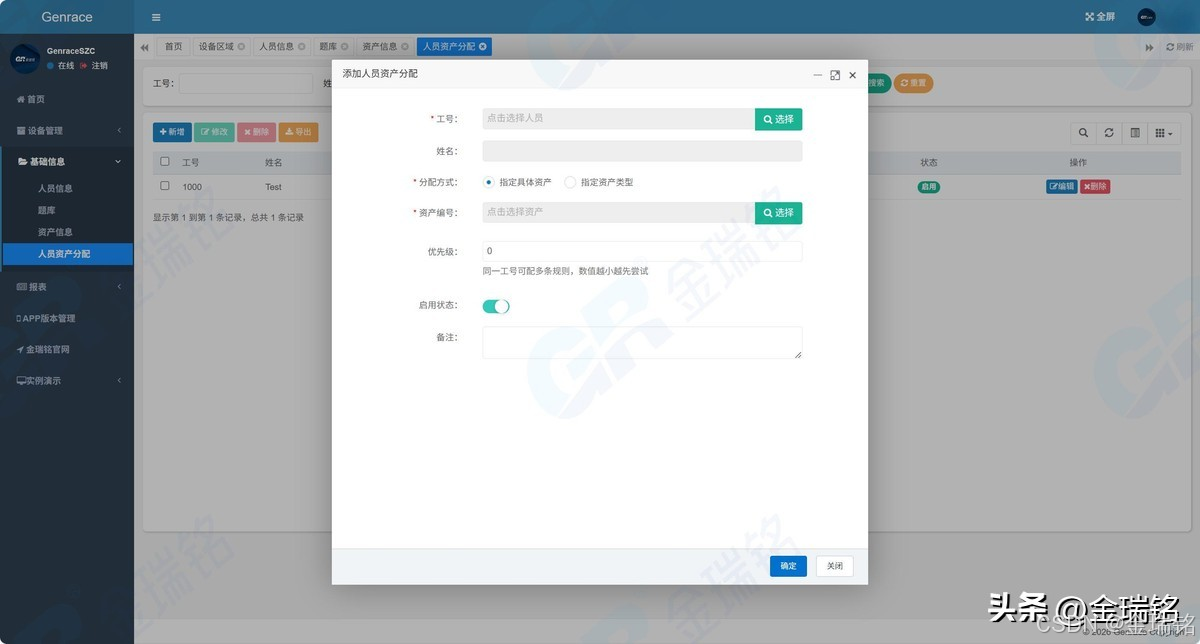

2.3 平台层：统一管理工具、人员和流程

后台管理软件作为系统平台层，围绕五类功能开展管理：

• 基础信息管理：工具档案、人员信息维护；

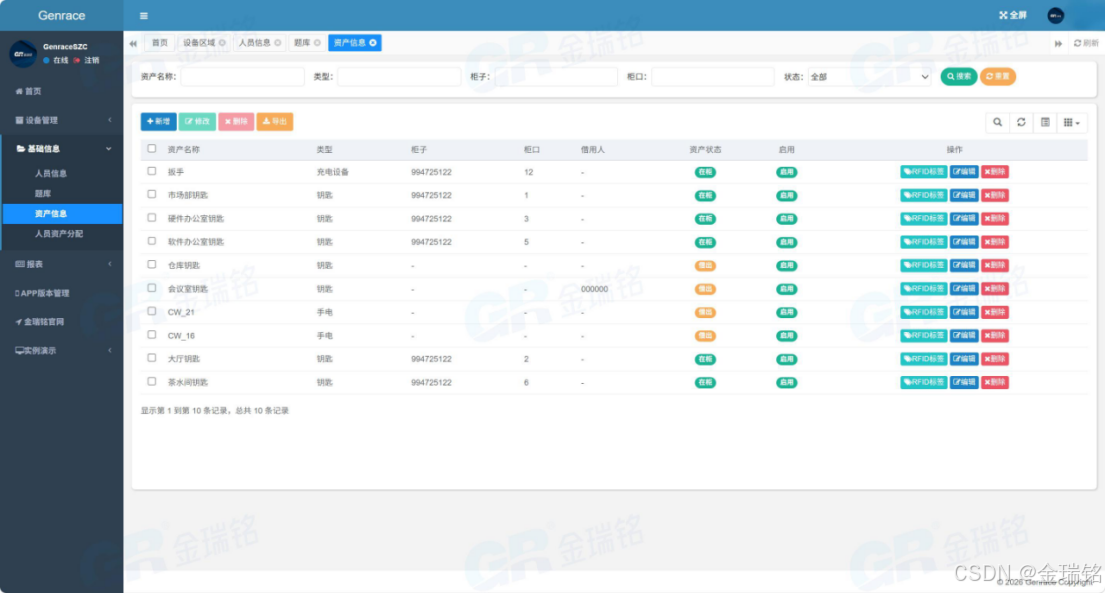

• 资产管理：工具编号、RFID 标签、类别及指定存放区域关联建档；
• 流程配置：借还流程规则、权限规则配置；
• 报表与查询：借还记录、异常记录、盘点统计；
• 用户与权限：分角色、分班组的管理权限。

平台的核心动作是建立「工具 — RFID 标签 — 指定分区」的对应关系，这是分区校验规则的源头。此外，对于具有检定、校准要求的工具，平台还可以维护相关有效期信息，为后续提醒和追溯提供数据支持。

2.4 应用管理层：形成业务闭环

在平台数据基础上，进一步形成人员信息管理、资产管理、流程管控、报表统计、数据追溯等应用能力。管理人员可以查看工具当前状态、借还记录、异常情况及历史数据，实现从单一「存放管理」向全过程数字化管理延伸。

---

三、核心机制：RFID 分区识别如何完成归还位置校验

这是整套系统最有价值的部分，完整流程如下：

三种校验结果的处理方式，体现了系统的工程严谨性：

1. 校验通过：工具识别到指定分区，系统更新工具状态并记录归还信息；
2. 归还异常：工具被识别在非指定分区，系统提示错放并形成异常记录；
3. 识别异常：对于未识别、识别不稳定或状态不一致的情况，系统保留异常状态，由管理人员进一步核查——避免把识读异常直接判定为「工具遗失」，减少误判带来的管理纠纷。

对应的判定逻辑可以抽象为下面这段示意代码（逻辑示意，非实际部署代码）：

def verify_return(scanned_zones: dict, tool_zone_map: dict) -> dict:
    """
    归还分区校验逻辑示意
    scanned_zones: 关门后柜体识别结果 {rfid_tag: 实际分区}
    tool_zone_map: 平台建档的预设规则 {rfid_tag: 指定分区}
    """
    results = {}
    for tag, preset_zone in tool_zone_map.items():
        actual_zone = scanned_zones.get(tag)
        if actual_zone is None:
            # 未识别/识别不稳定 → 保留异常状态，人工核查，不直接判遗失
            results[tag] = "识别异常，待管理人员核查"
        elif actual_zone == preset_zone:
            # 身份 + 分区双重匹配 → 校验通过
            results[tag] = "校验通过，更新状态并记录归还信息"
        else:
            # 识别在非指定分区 → 归还异常（错放）
            results[tag] = f"归还异常：工具错放于{actual_zone}号分区"
    return results

这里有一个容易混淆的概念要划清楚：

「关柜」= 完成归还操作；「校验通过」= 工具身份与规定存放区域匹配。

关了柜门不代表工具放对了位置，只有分区校验通过，这次归还才算「合格」。这也是分区识别区别于普通「柜内识别」的本质所在。

---

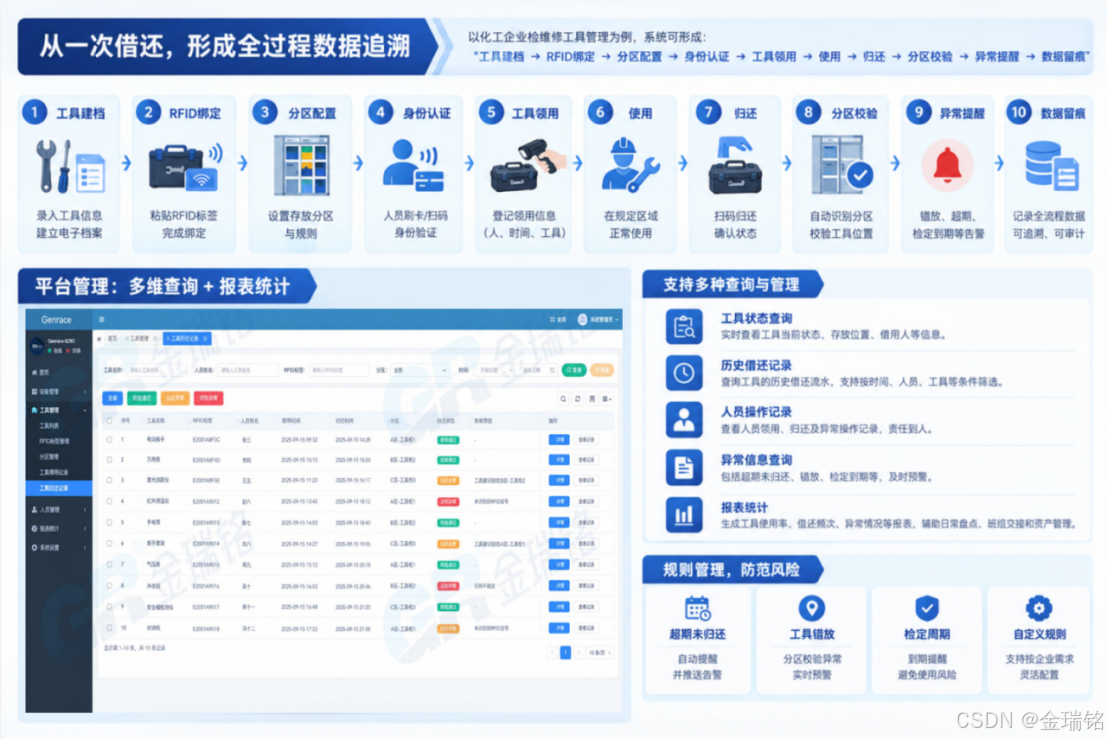

四、数据追溯：从一次借还，形成全过程数据链

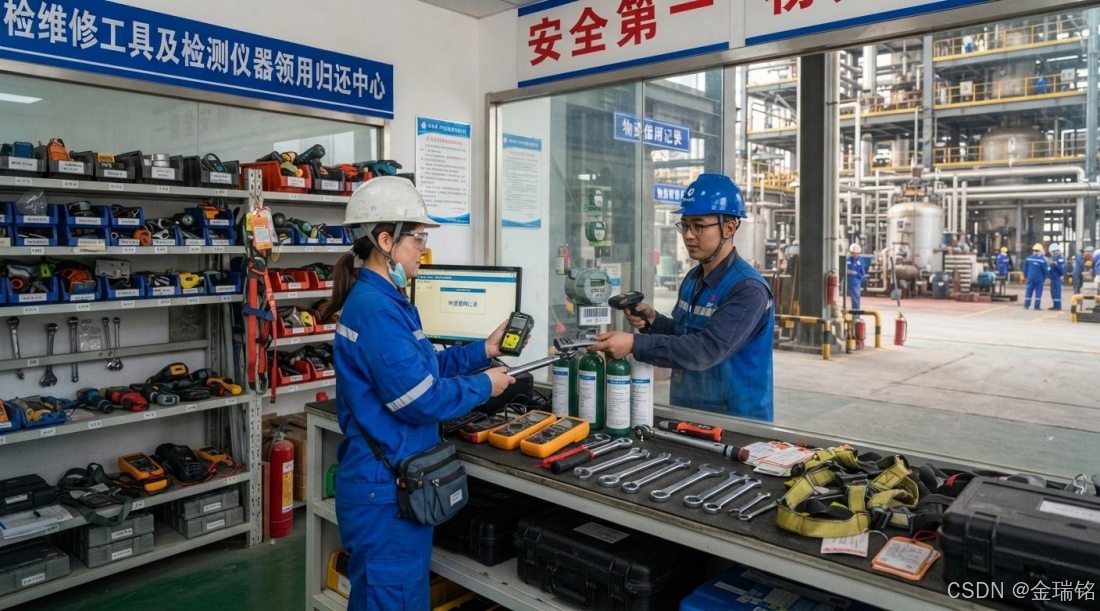

以化工企业检维修工具管理为例，系统可形成的完整数据链路：

工具建档 → RFID 绑定 → 分区配置 → 身份认证 → 工具领用 → 使用 → 归还 → 分区校验 → 异常提醒 → 数据留痕

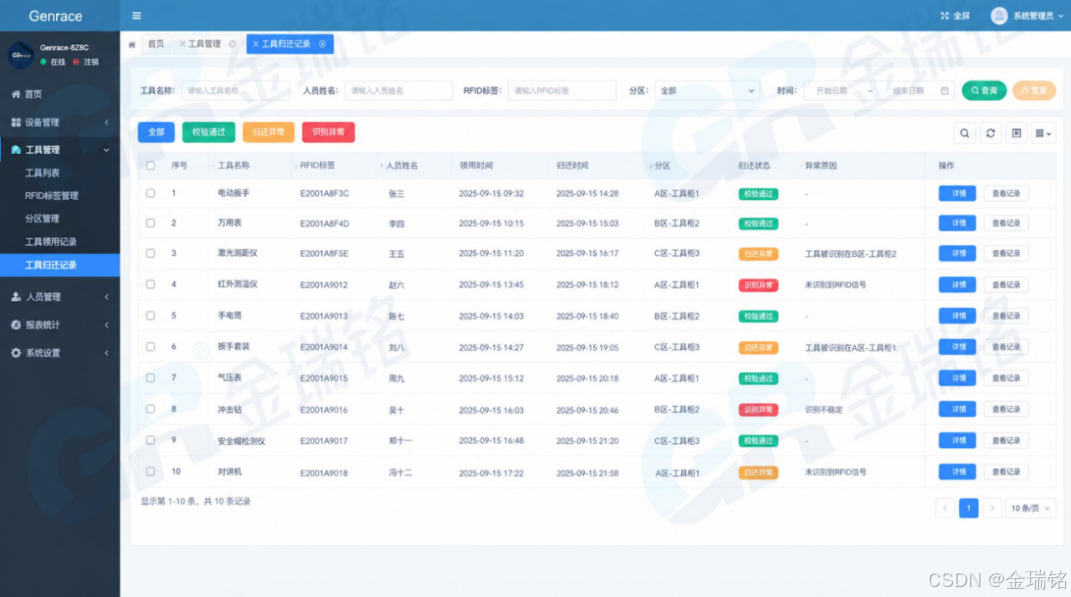

管理人员可以通过平台查询：

• 工具当前状态（在柜 / 借出 / 异常）；
• 历史借还记录（谁、什么时间、借还了什么）；
• 人员操作记录；
• 异常信息（错放、超期、待检定等）。

并通过报表统计辅助日常盘点、班组交接和资产管理。对于超期未归还、工具错放以及检定周期到期等情况，均可结合平台规则自动管理，不再依赖人工记忆。

---

五、部署落地清单：硬件 + 软件两侧的关键检查项

如果想把这套方案落地，建议按下面的清单逐项确认（依据方案实施要点整理）：

硬件侧：

• 明确柜体类型（钥匙柜 / 手电柜 / 称重柜 / 充电柜等），与被管物资匹配；
• 完成分区结构设计，物理格位与系统逻辑分区一一对应；
• 针对工具材质、标签安装方式、柜体结构、摆放状态完成 RFID 识别测试与参数优化；
• 确认身份认证方式（人脸 / 指纹 / ID 卡）及扩展功能（答题、高拍仪、凭条打印）。

软件侧：

• 平台完成工具建档：工具编号、RFID 标签、类别、指定存放区域四要素关联；
• 配置人员权限与借还流程规则；
• 维护检定 / 校准有效期信息，启用到期提醒；
• 明确三类校验结果（通过 / 归还异常 / 识别异常）的处置流程与责任人；
• 验证报表与追溯查询：工具状态、借还记录、操作记录、异常信息四类数据可查。

---

六、避坑要点

结合方案实施要点，有三个高频踩坑点值得单独强调：

1. 只做「在柜识别」不做「分区校验」——工具在柜但放错位置，系统完全无感知，精细化管理形同虚设；
2. 跳过 RFID 识别实测直接上线——金属环境、标签贴装位置对识读率影响很大，不做参数优化，上线后识别异常会大量出现；
3. 把识读异常直接判定为工具遗失——正确做法是保留异常状态、人工核查，既减少误判，也保留了追溯线索。

---

七、总结

化工企业工具管理的核心，不只是解决「工具放在哪里」，而是让工具、人员、位置、流程形成对应关系。

整套体系可以浓缩为一条主线：

硬件感知工具 → 边缘控制现场操作 → 平台统一管理 → 应用实现追溯

通过 RFID 身份识别 + 分区识别，将工具实际存放位置与预设规则进行校验，工具管理从传统的「人工存放、人工核对」，升级为身份可识别、位置可校验、流程可管控、数据可追溯的数字化管理，为化工企业检维修及辅助工具的规范化管理提供支撑。

---
