系列定位：深化高通嵌入式Linux开发 · 面向工业机器人 / 智能相机 / ROS
本篇将主要探讨嵌入式系统日志与故障诊断，工业设备日志采集、过滤、上报与异常定位。

前言：工业设备的日志体系，和云端/消费级完全不是一回事

如果你是从互联网后端转过来的，第一反应可能是"日志嘛，ELK 一套就完了"。但把同一套思路搬到工业现场，几乎必定翻车。
原因在于工业边缘设备有四个绕不开的约束：

约束具体表现对日志体系的硬性要求
无人值守设备装在产线夹层、机械臂基座、AGV 内部，现场没有工程师日志必须能远程取回，且故障现场必须自持——断网时也得留下证据
故障复现成本极高停机按分钟计损失，客户不允许"你再来一次我看看"必须一次抓全，尤其是崩溃瞬间的现场
存储介质是 eMMC/UFS写寿命有限（TLC 约 1~3K P/E cycle），且工业设备要跑 5~10 年日志不能无限落盘，必须分级 + 配额 + 轮转
异构多核高通平台除 APSS 外还有 ADSP/CDSP/SLPI/AOP/安全岛，日志分散在 6+ 个核必须有跨核汇聚能力，这是高通平台区别于普通 ARM Linux 的核心难点

一句话总结目标：在有限存储和不可靠网络下，把"事故现场"完整地保留下来，并且能在事后 5 分钟内定位到根因。

1. 系统总体架构

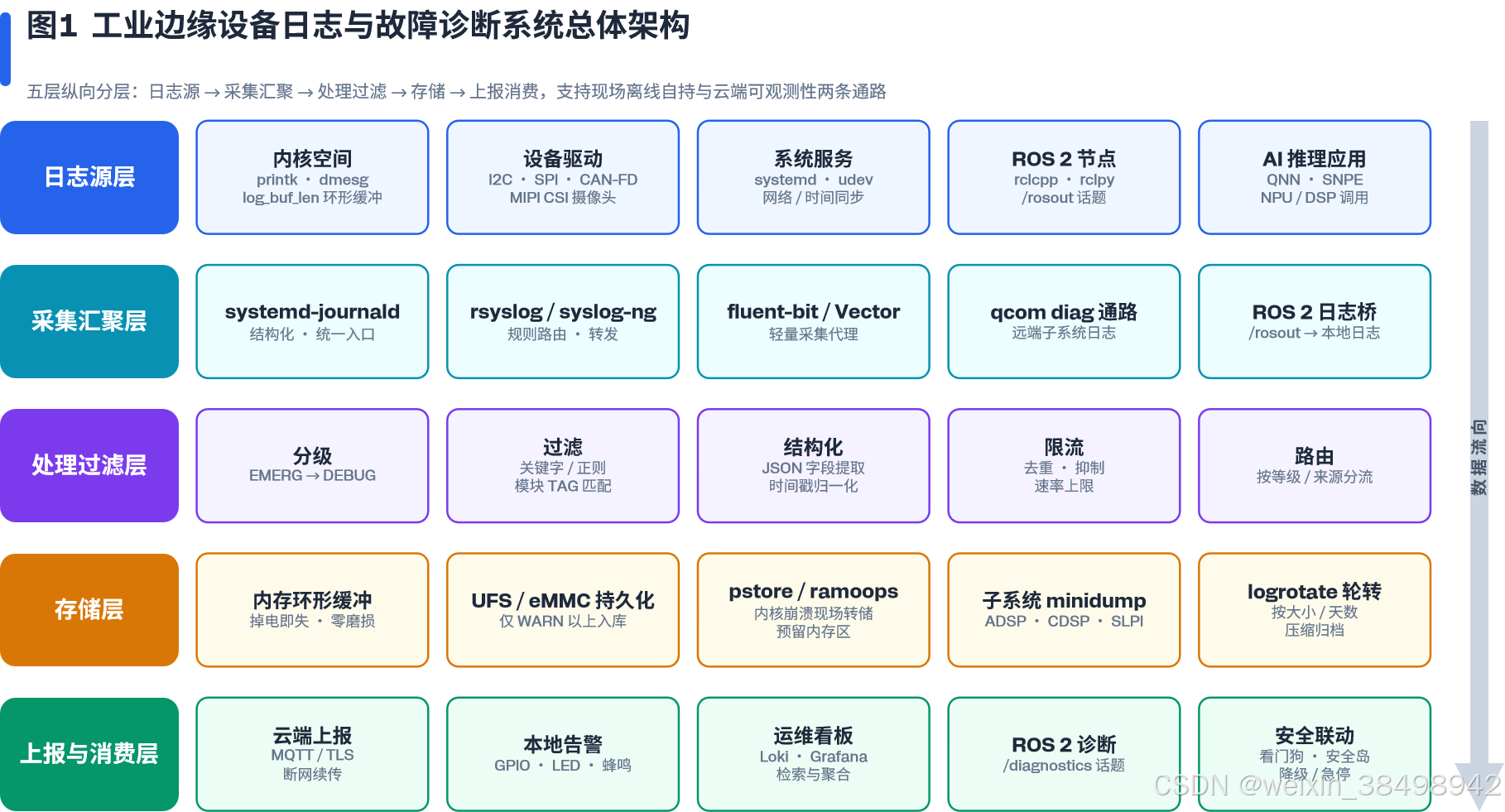

先看全局。图 1 给出了一套经过工业现场验证的五层日志与故障诊断架构。
在这里插入图片描述

逐层说明

① 日志源层——先把"日志从哪来"数清楚，这一步漏了就是永久盲区。

  • 内核空间：printk 环形缓冲、dmesg、log_buf_len 容量配置
  • 设备驱动：I2C/SPI/CAN-FD/MIPI CSI 的驱动级报错，工业设备 70% 的现场故障在这一层露出第一手证据
  • 系统服务：systemd、udev、网络与时间同步（时间戳不准 = 多源日志无法对齐）
  • ROS 2 节点：rclcpp/rclpy 日志与 /rosout 话题
  • AI 推理应用：QNN/SNPE 侧日志与 NPU/DSP 调用异常

② 采集汇聚层——统一入口，避免每个应用各写各的日志文件。

③ 处理过滤层——这是省钱省寿命的一层，也是最多人跳过的一层。

④ 存储层——内存优先、落盘分级、崩溃转储单独预留。

⑤ 上报与消费层——云端可观测性 + 本地告警/安全联动，两条通路互为备份。断网时本地告警必须仍能动作，这是功能安全的基本要求（呼应第 6 篇的看门狗与安全岛）。

2. 高通平台的日志源全景

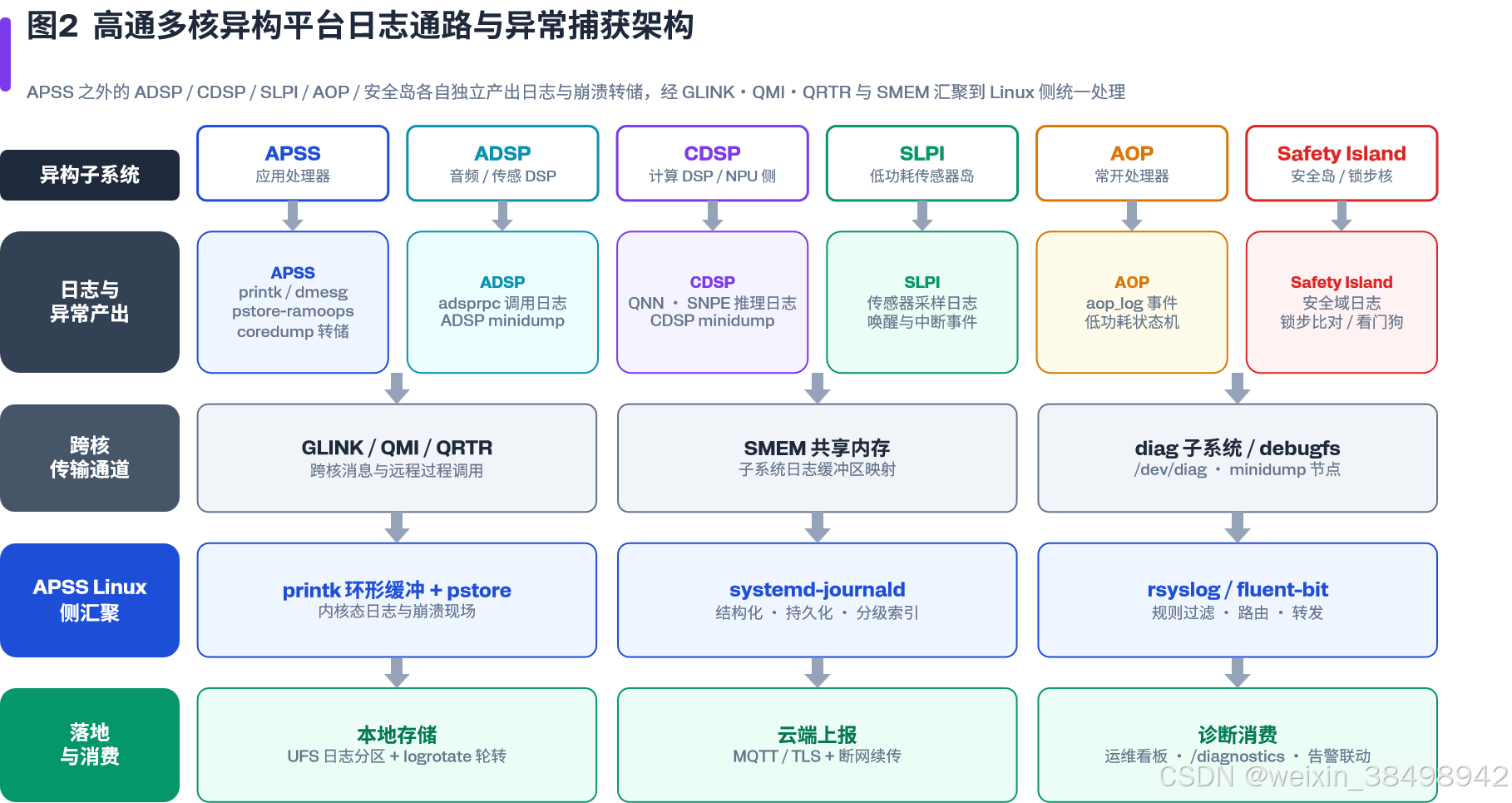

图 1 是通用工业架构，但高通平台真正的坑在图 2：APSS 之外的子系统，日志根本不走 Linux 的 printk。

在这里插入图片描述

2.1 各子系统的日志通路对照

子系统典型用途日志/异常产出APSS 侧获取手段
APSS应用处理器（Kryo 大小核）printk、dmesg、coredumpdmesg、/sys/fs/pstore、coredumpctl
ADSP音频、传感器融合（Hexagon）adsprpc 调用日志、ADSP minidumpminidump 节点、subsys-restart 内核日志
CDSP计算 DSP，QNN 推理后端（Hexagon）QNN/SNPE 推理日志、CDSP minidumpFastRPC 报错、/dev/adsprpc-smd、QNN 日志级别
SLPI低功耗传感器岛（Hexagon）采样日志、唤醒与中断事件通常只在崩溃时经 minidump 可见
AOP常开处理器（Cortex-M）aop_log、低功耗状态机事件debugfs aop 节点、minidump
Safety Island安全岛，锁步核（IQ 系列）安全域日志、锁步比对/看门狗事件安全域专用通路 + 内核告警

⚠️ 关键认知：ADSP/CDSP/SLPI 都是 Hexagon 核，跑的是 QuRT 实时系统，没有 Linux 的 printk 机制。它们的日志要靠 GLINK/QMI/QRTR 消息通道或 SMEM 共享内存搬过来。这也解释了为什么很多团队"NPU 一崩就什么日志都没有"——你根本没接上那条通路。

2.2 必须认识的几个内核日志特征串

当远端子系统崩溃时，APSS 侧内核会打印类似下面的特征行，这是你判断"是不是 DSP 挂了"的第一线索：

[  412.338120] subsys-restart: subsystem_restart_dev(): Restart sequence requested for adsp, restart_level = SYSTEM.
[  412.350774] subsys-restart: subsystem_shutdown(): [adsp]: Shutting down
[  412.512003] subsys-restart: subsystem_powerup(): [adsp]: Powering up
[  412.671290] subsys-restart: subsystem_restart_dev(): [adsp]: Brought out of reset

字段名随内核版本略有差异（subsys-restart / subsys_notif / subsystem_restart），但形态稳定。判读要点：

  • restart_level = SYSTEM → 整机被拉复位，属于严重故障
  • restart_level = RELATED → 仅重启该子系统，Linux 侧通常表现为应用报错
  • 出现 Powering up 但没有 Brought out of reset → 子系统起不来，多半是固件加载问题

3. 采集落地：从内核到应用

3.1 内核日志：先把环形缓冲调够

工业现场最常见的低级失误，是崩溃日志被后续日志冲掉。默认 log_buf_len 在 32~128 KiB 量级，机器人高频控制场景下几秒钟就刷满。

# 开机参数（推荐写进 bootargs 或 device tree chosen/bootargs）
log_buf_len=4M printk.time=1

# 运行期确认
cat /proc/sys/kernel/printk        # 形如: 4  4  1  7
#  console_loglevel / default_message_loglevel / minimum / default_console

# 降低控制台刷屏（现场设备通常无串口，控制台输出纯属浪费）
echo "4 4 1 7" > /proc/sys/kernel/printk

# 打开内核 printk 限流，防止单条错误刷爆缓冲
sysctl -w kernel.printk_ratelimit=5
sysctl -w kernel.printk_ratelimit_burst=10

跟随观察（调试期用，生产不建议常开）：

dmesg -T -w                       # -T 转可读时间戳，-w 持续跟随
dmesg -T -l err,crit,alert,emerg  # 只看错误级别以上

3.2 崩溃转储：pstore / ramoops

这是整篇文章最重要的一节。设备意外复位后，内存里的东西全没了——除非你提前预留了一块"重启不清零"的内存。

Device Tree 配置（高通平台放在 reserved-memory 下）：

/ {
    reserved-memory {
        #address-cells = <2>;
        #size-cells = <2>;
        ranges;

        ramoops: ramoops@b0000000 {
            compatible = "ramoops";
            reg = <0x0 0xb0000000 0x0 0x00100000>;  /* 预留 1 MiB */

            record-size  = <0x00020000>;   /* 128 KiB：内核 oops/panic 记录 */
            console-size = <0x00040000>;   /* 256 KiB：控制台最后输出 */
            pmsg-size    = <0x00020000>;   /* 128 KiB：用户态 pmsg 通道 */
            ftrace-size  = <0x00020000>;   /* 128 KiB：ftrace 现场 */

            max-reason   = <4>;            /* PANIC | OOPS | EMERG | SHUTDOWN */
        };
    };
};

内核配置：

CONFIG_PSTORE=y
CONFIG_PSTORE_DEFLATE_COMPRESS=y   # 压缩后同样容量能存更多现场
CONFIG_PSTORE_RAM=y
CONFIG_PSTORE_CONSOLE=y
CONFIG_PSTORE_PMSG=y
CONFIG_PSTORE_FTRACE=y

读取现场：

mount -t pstore pstore /sys/fs/pstore     # systemd 通常已自动挂载
ls -l /sys/fs/pstore/
# -r--r--r-- dmesg-ramoops-0      ← panic 时的内核日志（最有价值）
# -r--r--r-- console-ramoops-0    ← 控制台最后输出，含崩溃前的刷屏
# -r--r--r-- pmsg-ramoops-0       ← 用户态主动写入的上下文
# -r--r--r-- ftrace-ramoops-0     ← ftrace 缓冲区快照

两个必须知道的坑：

  1. ramoops 只在"热复位"下存活。 PANIC → 内核 reboot（warm reset）路径内存不掉电，可保留；但看门狗硬复位、掉电、长按电源键属于冷复位，内容会丢。这是功能安全场景下必须与硬件看门狗策略一起设计的原因（见第 6 篇）。
  2. 预留地址要和 bootloader 的内存映射对齐。 只改 DTS 不改 XBL/ABL 侧的内存划分，会出现"内核以为这块是自己的、bootloader 以为可以随便用"，表现为随机性数据损坏——非常难查。

用户态补充上下文（崩溃前把关键状态写进 pmsg）：

/* 机器人控制节点：每次运动指令下发前记录上下文 */
#include <linux/pstore_ram.h>   /* 或直接写 /dev/pmsg0 */
int fd = open("/dev/pmsg0", O_WRONLY);
dprintf(fd, "cmd=%s joint=%d target=%.4f seq=%u\n",
        cmd_name, joint_id, target_rad, seq++);
close(fd);

这条通道极便宜（一次 write 系统调用），却能在内核 panic 时把"最后一个动作是什么"完整带出来。强烈建议在机器人运动控制、相机触发这类关键路径上默认开启。

3.3 用户态统一入口：systemd-journald

# /etc/systemd/journald.conf
[Journal]
Storage=persistent
Compress=yes

# —— 容量配额：保护 UFS 寿命的核心 ——
SystemMaxUse=64M           # 持久化分区总上限
SystemMaxFileSize=8M
RuntimeMaxUse=16M          # /run 下的内存日志（掉电即失）
MaxRetentionSec=7day

# —— 只有 WARN 及以上才落盘，INFO/DEBUG 留在内存 ——
MaxLevelStore=warning
MaxLevelSyslog=warning

# —— 日志风暴保护 ——
RateLimitIntervalSec=30s
RateLimitBurst=2000

ForwardToSyslog=no         # 由 rsyslog 主动拉取，避免双写放大

MaxLevelStore=warning 这一行的价值被严重低估：它让"全量打日志便于调试"和"不能写坏 UFS"这两个矛盾的需求同时成立——调试期照常打 INFO/DEBUG，它们进内存环形缓冲可以正常 journalctl 查看，只是不落盘。

常用检索：

journalctl -b                       # 本次启动
journalctl -b -1                    # 上一次启动（复位的上一次！）
journalctl -b -1 -p err             # 上次启动的错误及以上
journalctl -k -b -1                 # 上次启动的内核日志
journalctl -u robot-control.service --since "10 min ago"
journalctl -p warning --since today -o json | jq -r '.MESSAGE'
journalctl --disk-usage

应用崩溃转储：

coredumpctl list                    # 列出所有应用 core dump
coredumpctl info 12345              # 单个进程详情
coredumpctl debug 12345             # 直接进 gdb 带符号调试
ls /var/lib/systemd/coredump/

3.4 规则路由：rsyslog

journald 负责"收"，rsyslog 负责"分流"。下面这套配置把日志按等级和来源拆成不同文件，同时把严重日志直接推向 MQTT 桥：

# /etc/rsyslog.d/10-industrial.conf
module(load="imjournal" StateFile="imjournal.state")
module(load="omfwd")

template(name="jsonLine" type="string"
  string="{\"ts\":\"%timereported:::date-rfc3339%\",\"host\":\"%hostname%\",\
\"svc\":\"%programname%\",\"sev\":\"%syslogseverity%\",\"pid\":\"%procid%\",\
\"msg\":%msg:json%}\n")

注意配置里不能有反斜杠换行以外的东西，上面仅为排版折行。%msg:json% 需要 rsyslog ≥ 8.1901，它会自动做 JSON 转义——手工拼 JSON 是注入漏洞的常见来源。

# ① CRIT 及以上：高优先级，立即上报云端
if ($syslogseverity <= 3) then {
    action(type="omfile" file="/var/log/industrial/critical.log" template="jsonLine")
    action(type="omfwd" target="127.0.0.1" port="5140"
           protocol="tcp" template="jsonLine" action.resumeRetryCount="-1")
}

# ② 总线类故障：单独归档，便于统计"哪条总线最容易出问题"
if ($programname startswith "i2c" or $programname contains "can" or
    $programname contains "spi") then {
    action(type="omfile" file="/var/log/industrial/bus.log" template="jsonLine")
}

# ③ 子系统重启：单独立项，这是高通平台的高频故障
if ($msg contains "subsys-restart" or $msg contains "subsystem_restart") then {
    action(type="omfile" file="/var/log/industrial/subsys.log" template="jsonLine")
    action(type="omfwd" target="127.0.0.1" port="5140"
           protocol="tcp" template="jsonLine")
}

3.5 ROS 2 日志接入

ROS 2 用 spdlog 作为后端，默认写到 ~/.ros/log/——而 ~ 往往在只读或小容量的 rootfs 上，这是第一个要改的：

# 把 ROS 日志重定向到大容量可写分区
export ROS_LOG_DIR=/var/log/ros
export RCUTILS_LOGGING_USE_STDOUT=0      # 关掉 stdout 重复输出
export RCUTILS_LOGGING_BUFFERED_STREAM=1 # 缓冲写入，降低 I/O 次数
export RCUTILS_COLORIZED_OUTPUT=0        # 落盘日志去 ANSI 色码，否则检索困难
export RCUTILS_CONSOLE_OUTPUT_FORMAT='[{severity}] [{time}] [{name}]: {message}'

代码侧：优先用带节流/条件的宏，而不是裸 INFO

#include "rclcpp/rclcpp.hpp"

class ControlNode : public rclcpp::Node {
public:
  ControlNode() : Node("robot_control") {
    // 高频循环里绝不能用裸 RCLCPP_INFO —— 1000 Hz 控制周期会瞬间刷爆磁盘
    RCLCPP_INFO_THROTTLE(get_logger(), *get_clock(), 5000,
                         "control loop alive, cycle=%ld us", cycle_us_);

    // 只在状态变化时打印
    RCLCPP_WARN_SKIPFIRST_THROTTLE(get_logger(), *get_clock(), 1000,
                                   "joint %d following error %.3f rad",
                                   joint_id, err);

    // 致命错误：FATAL 会直接进 /rosout，务必留给真正需要停机的事件
    if (std::abs(err) > kEmergencyThreshold) {
      RCLCPP_FATAL(get_logger(), "joint %d exceeded limit, requesting e-stop", joint_id);
    }
  }
private:
  long cycle_us_{0};
};

_THROTTLE（按时间节流）、_ONCE（只打一次）、_SKIPFIRST（跳过首次）、_STREAM（流式）四组宏是 ROS 2 日志体系的精髓。工业机器人场景下，裸 RCLCPP_INFO 出现在控制循环里应视为代码缺陷。

运行期调整等级（不用重新编译）：

ros2 run pkg node --ros-args --log-level debug
ros2 launch bringup robot.launch.py --ros-args --log-level robot_control:=debug
ros2 topic echo /rosout --field msg

诊断话题（对接图 1 的"ROS 2 诊断"消费端）：

#include "diagnostic_updater/diagnostic_updater.hpp"

diagnostic_updater::Updater updater(this);
updater.setHardwareID("iq9100-cam0");

updater.add("can_bus", [this](diagnostic_updater::DiagnosticStatusWrapper &s) {
  if (bus_off_count_ > 0) {
    s.summary(diagnostic_msgs::msg::DiagnosticStatus::WARN,
              "CAN bus-off recovered " + std::to_string(bus_off_count_) + " times");
    s.add("bus_off_count", bus_off_count_);
    s.add("last_recovery_ms", last_recovery_ms_);
  } else {
    s.summary(diagnostic_msgs::msg::DiagnosticStatus::OK, "CAN bus healthy");
  }
});

4. 分级、过滤与限流：日志不能自己变成故障源

4.1 等级映射

syslog数值ROS 2语义落盘策略
emerg0—系统不可用✅ 立即落盘 + 立即上报
alert1FATAL必须立即处理（如急停触发）✅ 立即落盘 + 立即上报
crit2ERROR严重故障（子系统重启、看门狗触发）✅ 立即落盘 + 立即上报
err3ERROR一般错误（单次通信失败）✅ 落盘（聚合上报）
warning4WARN需要关注（重试成功、降级运行）✅ 落盘（聚合上报）
notice5INFO正常但重要（状态切换）⚠️ 内存缓冲
info6INFO常规运行信息❌ 仅内存
debug7DEBUG调试细节❌ 仅内存 + 按需开关

4.2 日志风暴：工业场景的头号杀手

算一笔账：一路 I2C 传感器在 1 kHz 采样下持续 NAK，如果驱动每帧打一条错误：

1000 条/秒 × 200 字节 = 200 KB/秒
              = 17 GB/天

一块 32 GB 的 eMMC，两天就被写穿，而且真正的故障线索被淹没在噪声里。

四道防线，缺一不可：

# 防线 1：内核层限流（内核 printk 自带）
sysctl -w kernel.printk_ratelimit=5
sysctl -w kernel.printk_ratelimit_burst=10

# 防线 2：journald 层限流（见 3.3 的 RateLimitIntervalSec/Burst）
# 防线 3：rsyslog 层聚合——用 action.resumeRetryCount 和磁盘队列限流，
#         配合 `$msg` 去重规则（同一 svc+msg 在窗口内只落一条）
# 防线 4：应用层令牌桶（驱动/应用自己实现）

应用层令牌桶的极简实现（放进公共库，全项目复用）：

/* log_limiter.c —— 同一 key 的日志每 interval_ms 最多输出 burst 条 */
typedef struct { uint64_t window_start_ms; int count; } rl_slot_t;

static rl_slot_t slots[64];   /* key 做简单哈希 */

bool log_allow(const char *key, int burst, int interval_ms) {
    uint32_t h = fnv1a(key) & 63;
    rl_slot_t *s = &slots[h];
    uint64_t now = now_ms();

    if (now - s->window_start_ms >= (uint64_t)interval_ms) {
        s->window_start_ms = now;
        s->count = 0;
    }
    if (s->count >= burst) return false;
    s->count++;
    return true;
}

配套的"被抑制条数统计"很关键——上游必须知道发生了什么：

static unsigned long suppressed;

void log_err_throttled(const char *key, const char *fmt, ...) {
    if (log_allow(key, 5, 1000)) {
        if (suppressed) {
            real_log("... %lu similar messages suppressed in last window", suppressed);
            suppressed = 0;
        }
        real_log(fmt, ...);
    } else {
        suppressed++;
    }
}

5. 存储策略：为 UFS 寿命做设计

5.1 分区规划建议

分区/路径介质容量建议内容掉电存活
/run/log/journalRAM16 MB全量日志（含 INFO/DEBUG）❌
/var/log/journalUFS64 MBWARN 及以上✅
/var/log/industrial/UFS128 MB结构化分流日志✅
reserved-memory ramoopsRAM（不掉电区）1 MB崩溃现场⚠️ 仅热复位
崩溃转储分区UFS 独立分区512 MBminidump / coredump✅

不要和 rootfs 共用分区。 日志写满导致 rootfs 无法写入，是现场"设备变砖"的经典成因。独立分区 + 配额，让日志写满只影响日志。

5.2 轮转配置

# /etc/logrotate.d/industrial
/var/log/industrial/*.log {
    daily
    rotate 14                # 保留 14 天
    size 16M                 # 或者单文件到 16 MB 就切
    compress
    delaycompress
    missingok                # 文件不存在不报错（避免日志系统自己产生日志）
    notifempty
    copytruncate             # 不重启写入进程
    maxage 30
    create 0640 root adm
}

5.3 写在落盘之前：脱敏

工业现场的日志里经常夹带不该出厂的数据：产线节拍参数、客户工件尺寸、相机图像元数据里的车牌/人脸。落盘和上报前必须过一遍脱敏：

import re
PATTERNS = [
    (re.compile(r'\b\d{17}[\dXx]\b'), '[ID_CARD]'),          # 身份证
    (re.compile(r'\b1[3-9]\d{9}\b'), '[PHONE]'),              # 手机号
    (re.compile(r'(?i)(token|password|secret)=\S+'), r'\1=[REDACTED]'),
    (re.compile(r'\b(?:\d{1,3}\.){3}\d{1,3}\b'), '[IP]'),     # 按合规要求决定
]

6. 上报：从设备到云端

6.1 分级上报策略

工业现场的流量是要花钱的（4G/5G 物联网卡），而且产线网络经常被隔离。上报必须"吝啬"：

等级上报时机传输内容QoS
FATAL/CRIT立即（< 1 s）完整日志 + 崩溃转储摘要QoS 1
ERROR/WARN聚合，30 s 一批结构化字段 + 去重计数QoS 1
INFO/DEBUG默认不上报仅在远程诊断会话中按需拉取QoS 0
心跳60 s设备健康度摘要（CPU/内存/温度/总线错误计数）QoS 0
# MQTT 主题设计
factory/{line_id}/{device_id}/log/{severity}
factory/{line_id}/{device_id}/health
factory/{line_id}/{device_id}/cmd        # 下行：请求拉取详细日志

6.2 断网续传

现场网络中断是常态，不是异常。上报代理必须是磁盘队列 + 有界缓存：

# 上报代理的队列上限策略（示意）
MAX_QUEUE_BYTES = 256 * 1024 * 1024      # 磁盘队列上限 256 MB
POLICY = "drop_oldest"                    # 超限丢最旧，绝不让日志撑爆存储

def enqueue(record: dict):
    if disk_queue.size() + len(serialize(record)) > MAX_QUEUE_BYTES:
        disk_queue.drop_oldest()          # 并累加 dropped_counter
        metrics.inc("log_dropped")
    disk_queue.push(serialize(record))

# 重连后按严重级别优先补传
def drain():
    for rec in disk_queue.sorted_by(severity_rank, then=timestamp):
        publish_with_retry(rec)

关键点：超限时必须丢最旧的，并在心跳里上报 log_dropped 计数。一个悄悄丢日志的上报代理比没有上报更危险——运维会以为"没告警就是没问题"。

6.3 压缩

日志是文本，压缩收益极大：

# 典型压缩比：纯文本日志 zstd -3 约 8~15x
zstd -3 -T4 critical.log -o critical.log.zst

按 8 倍压缩比算，上面那份 17 GB/天的噪声日志压完还有 2 GB/天——所以压缩不能替代限流，只能锦上添花。

7. 故障诊断流程

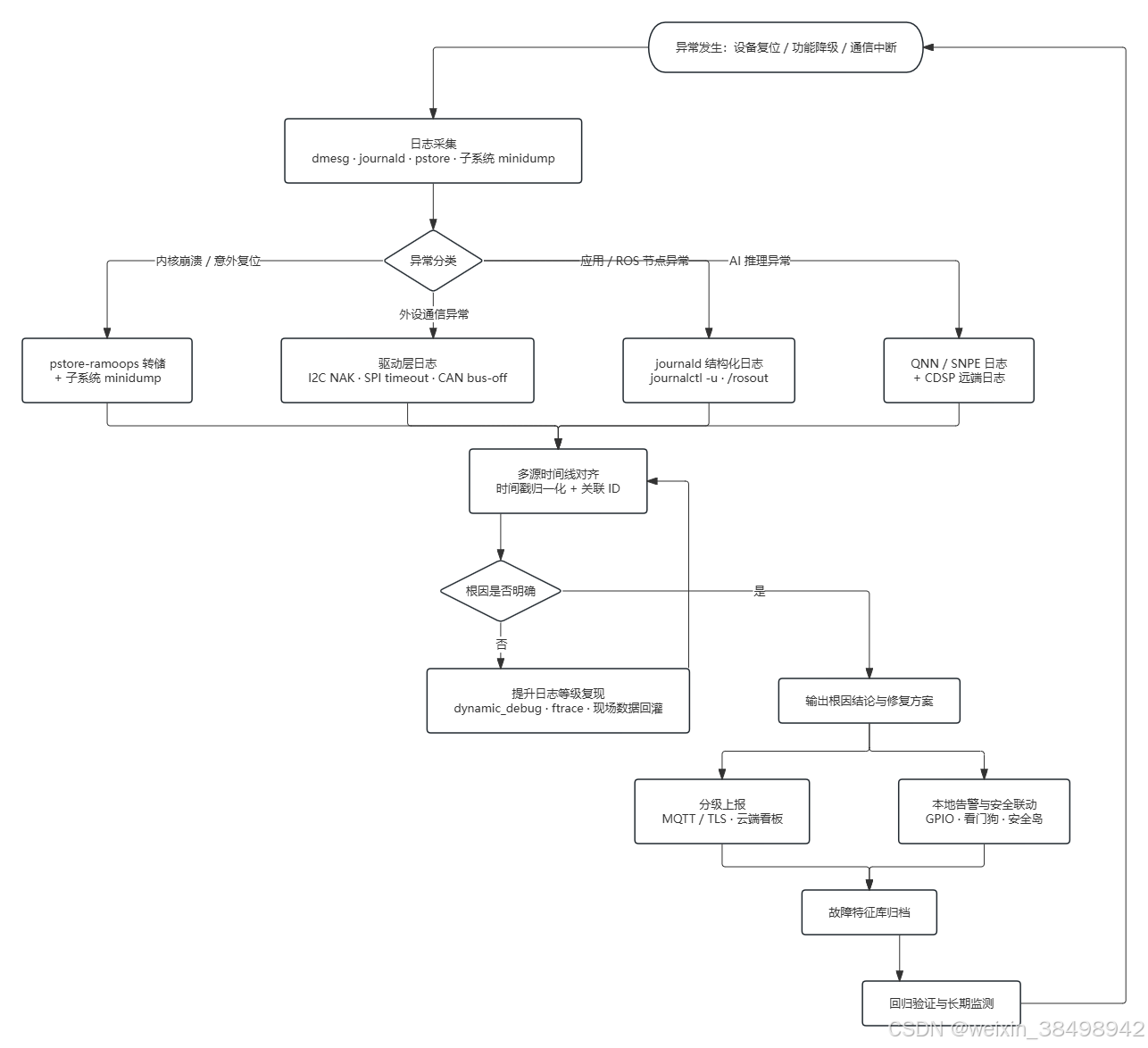

采集和存储就绪后，真正的工作是"出问题时怎么查"。图 3 是推荐的标准诊断流程——注意它是一个闭环，最后的复盘会沉淀成故障特征库，用于快速回归。

在这里插入图片描述

7.1 时间线对齐：多源日志的前提

跨子系统日志能对齐，前提是时间戳同源。工业设备的常见坑：

# 1. 确认时间同步（无 RTC 的设备开机后时间会跳变，直接把日志搞乱）
timedatectl status
systemctl status systemd-timesyncd

# 2. 确认内核日志用的是同一个时钟源
cat /sys/devices/system/clocksource/clocksource0/current_clocksource
dmesg -T | head -3          # -T 会把 monotonic 转成 wall clock

# 3. 给跨模块事件加统一的关联 ID（trace id），比纯时间戳可靠得多

强烈建议在机器人控制指令、相机触发、CAN 报文这三条关键路径上带一个全局递增的 seq，并在日志里输出。事后按 seq 对齐，比按时间戳对齐稳健一个量级——尤其是存在 DDS 传输抖动和 DSP 异步的场景。

8. 四类典型故障的实战定位

8.1 内核崩溃 / 意外复位

现象：设备莫名重启，uptime 很短，无任何应用侧报错。

# ① 先确认是"内核主动重启"还是"看门狗/掉电硬复位"
journalctl -b -1 -k | tail -50
last -x reboot | head -5

# ② 读崩溃现场
cat /sys/fs/pstore/console-ramoops-0 | tail -100
cat /sys/fs/pstore/dmesg-ramoops-0

# ③ 符号化（需要与设备上内核完全一致的 vmlinux）
./scripts/faddr2line vmlinux drv_my_sensor_probe+0x1a4/0x320
aarch64-linux-gnu-addr2line -e vmlinux -f -i ffffffc0104a3b2c

判读要点：

  • console-ramoops-0 里出现 Kernel panic - not syncing: → 拿后面的 PC is at ... 地址去符号化
  • 出现 Unable to handle kernel NULL pointer dereference → 空指针，看 PC is at 与调用栈
  • pstore 文件为空 ≠ 没有崩溃：很可能发生了冷复位（掉电/看门狗硬复位），内存内容已丢失。此时只能依赖串口抓取或外置调试器（JTAG/Coresight）。这也是为什么量产设备强烈建议保留一个串口 header——它是最后的手段。
  • 若日志停在子系统重启序列中间 → 优先怀疑 ADSP/CDSP 固件加载失败，去查 subsys.log

8.2 外设总线异常（I2C / SPI / CAN-FD）

I2C —— 最常见，也最容易定位

# 典型错误串
dmesg | grep -iE "i2c|geni"
# [  88.221] i2c-qcom-geni 984000.i2c: Transfer timed out
# [  88.535] i2c i2c-4: sendbytes: NAK bailout.

# 复现与确认
i2cdetect -y 4                       # 扫描总线上有哪些地址
i2cget -y 4 0x50 0x00 w
i2ctransfer -y 4 w2@0x50 0x00 0x00 r4
错误串含义根因方向
NAK bailout从设备没应答器件未上电 / 地址错 / 器件忙
Transfer timed out时钟被拉低不释放从设备死锁（需硬件复位）/ 上拉电阻不足 / 走线过长
Bus arbitration lost多主竞争总线上有第二个 master

SPI（Qualcomm QUPv3 / GENI）

dmesg | grep -iE "spi-geni|qup"
# spi-geni-qcom a80000.spi: DMA transfer failed
# 排查方向：DMA 通道冲突、片选时序、CS 建立/保持时间

CAN-FD

# 状态与错误计数器——CAN 排查的第一站
ip -details -statistics link show can0
# 关注：state、berr-counter、restart-ms、bus-off 计数

# 典型内核日志
dmesg | grep -i can
# [ 231.117] can: can0: bus-off
# [ 231.118] can: can0: bus error: arbitration lost

# 打开自动恢复（bus-off 后 100 ms 自动重启控制器）
ip link set can0 down
ip link set can0 type can bitrate 1000000 dbitrate 5000000 fd on restart-ms 100
ip link set can0 up

# 抓错误帧
candump -e can0

判读：bus-off 频繁出现 → 检查终端电阻（CAN 必须 120Ω × 2）、线缆屏蔽、波特率与采样点是否与对端一致。注意 CAN-FD 的仲裁段与数据段波特率是分开的，只对一半是最常见的低级错误。

8.3 NPU / DSP 推理报错

这是高通平台最"玄学"的一类，因为它跨了 APSS → CDSP 两个世界。

# ① 先看子系统有没有重启过
journalctl -k -b | grep -iE "subsys|cdsp|adsp|fastrpc"
# subsys-restart: subsystem_restart_dev(): [cdsp]: Brought out of reset  ← 崩过

# ② FastRPC 层报错
dmesg | grep -i adsprpc
# adsprpc: fastrpc_init_create_process: Error 0x80000404

# ③ 应用侧打开 QNN 日志（QNN SDK）
export QNN_LOG_LEVEL=verbose
export ADSP_LIBRARY_PATH="/usr/lib/rfsa/adsp;/usr/lib/dsp"

# ④ 提高内核侧 FastRPC 日志
echo 'module adsprpc +p' > /sys/kernel/debug/dynamic_debug/control

排查路径：

  1. 模型本身在 PC 侧仿真能否跑通（排除模型/量化问题）
  2. CDSP 固件版本与 QNN SDK 版本是否匹配（版本错配是最常见根因）
  3. DSP 侧内存是否被占满（连续推理 + 高分辨率输入容易 OOM）
  4. 是否发生了 subsys-restart —— 若是，去取 CDSP minidump
  5. 温度墙：工业现场高温环境下 DSP 降频/复位，用 cat /sys/class/thermal/thermal_zone*/temp 排查

8.4 ROS 2 节点异常与实时性抖动

# 节点为什么退出？
journalctl -u robot-control.service -b --no-pager | tail -80
systemctl show robot-control.service -p Restart -p NRestarts -p ExecMainStatus

# 是崩溃还是被 kill（OOM）？
coredumpctl list
dmesg | grep -iE "oom|killed process"

# DDS 层问题（节点互相看不见 / 通信超时）——单独打开 RMW 日志
export RMW_IMPLEMENTATION=rmw_cyclonedds_cpp
export CYCLONEDDS_URI=file:///etc/cyclonedds.xml   # 内含 <Verbosity> 配置

# 整机诊断
ros2 doctor --report
ros2 topic hz /joint_states
ros2 topic echo /diagnostics

实时性抖动的日志定位思路：抖动本身不会打日志，要靠主动埋点。

// 在控制循环里统计周期抖动，超阈值才打印（避免自身引入抖动）
auto now = std::chrono::steady_clock::now();
auto dt_us = std::chrono::duration_cast<std::chrono::microseconds>(now - last_).count();
if (dt_us > kPeriodUs * 3) {
    RCLCPP_WARN_THROTTLE(get_logger(), *get_clock(), 500,
        "control loop jitter: %ld us (target %ld us, overrun #%u)",
        dt_us, kPeriodUs, ++overrun_count_);
}

配合 ftrace 抓调度延迟：

# 抓取 sched 唤醒延迟
cd /sys/kernel/debug/tracing
echo 0 > tracing_on
echo 1 > events/sched/sched_wakeup/enable
echo 1 > events/sched/sched_switch/enable
echo 1 > tracing_on
sleep 5
echo 0 > tracing_on
cat trace | head -100

9. 落地清单（Checklist）

上线前逐项核对采集:

  • log_buf_len ≥ 2 M，printk.time=1 已开启
  • pstore/ramoops 已配置，且实测验证过能读到 panic 日志（人为触发一次 echo c > /proc/sysrq-trigger）
  • ramoops 预留地址与 bootloader 内存映射一致
  • 远端子系统（ADSP/CDSP/SLPI）日志通路已打通并有实际日志验证
  • ROS 2 ROS_LOG_DIR 已改到大容量分区
  • RCUTILS_COLORIZED_OUTPUT=0，避免落盘日志带 ANSI 码

过滤与存储

  • journald MaxLevelStore=warning，容量配额已设
  • rsyslog 按等级/来源分流规则已配
  • 日志分区与 rootfs 物理隔离
  • logrotate 策略已验证（手工触发一次轮转）
  • 日志风暴限流已生效（实测：制造 1 kHz 错误，观察磁盘写入速率）
  • 写寿命估算已做过（日增量 × 365 × 5 年 < eMMC TBW）

上报

  • 断网续传已验证（拔网线 30 min 后恢复，确认日志补传完整）
  • 队列溢出策略为 drop_oldest 且 log_dropped 计数已进心跳
  • 脱敏规则已过一遍真实日志样本
  • 流量估算已做（月度流量 × 单价在预算内）

诊断能力

  • 每台设备保留串口 header（pstore 失效时的最后手段）
  • 内核 vmlinux 与 System.map 已归档，且与出货固件版本一一对应
  • 关键路径已埋入全局 seq / trace id
  • 时间同步已启用并验证（断网后时钟漂移可接受）
  • 一台设备做过完整的"人为制造故障 → 远程定位"演练

10. 小结

这一篇的核心，其实只有三句话：

  1. 先数清楚日志从哪来——高通平台 6 个以上子系统各自产出日志，漏掉任何一个都是永久盲区；
  2. 崩溃现场必须提前预留——pstore/ramoops 是唯一能在 panic 后存活的通道，且要清醒地知道它撑不过冷复位；
  3. 日志系统本身要能扛住故障——限流、配额、分区隔离、有界队列，四者缺一不可。一个把自己写死设备的日志系统，比没有日志更糟。

对比之前的功能安全：安全机制负责让设备不出事，日志与诊断体系负责出事后能讲清楚发生了什么。两者合起来，才构成工业设备可交付、可维护、可追责的完整闭环。

Logo
DAMO开发者矩阵

DAMO开发者矩阵，由阿里巴巴达摩院和中国互联网协会联合发起，致力于探讨最前沿的技术趋势与应用成果，搭建高质量的交流与分享平台，推动技术创新与产业应用链接，围绕“人工智能与新型计算”构建开放共享的开发者生态。

更多推荐

cover

从 NPU 推理到云边协同：2026 世界人工智能开源大赛具身赛道中的 Jetson 算力迁移实录

avatar DAMO开发者矩阵
cover

具身模型训练全解析：从零训练 vs 开源模型二次微调

avatar DAMO开发者矩阵
cover

AI 前沿速递：OpenAI&Anthropic 前沿模型“效率战“开打！小米开源登顶、阿里亮出全栈底牌，智元长隆机器人乐园开园

avatar DAMO开发者矩阵
