一、項目介绍

摘 要
随着智能制造与轻型自动化技术的快速发展，桌面级小型化机器人在教育实训、精密装配、电子元器件分拣、实验室自动化操作等场景中得到广泛应用。Delta 并联机械臂凭借结构紧凑、运动速度快、定位精度高、刚性优良、运动惯性小等突出优势，成为桌面级轻型执行机构的首选构型。本文以尺寸规格为 φ350 mm×h600 mm 的桌面级三自由度 Delta 机械臂为研究对象，围绕总体结构方案设计、核心几何参数计算、关键零部件受力分析与强度校核、末端执行机构研发、运动精度分析及标准化装配工艺制定开展系统性研究。设计采用三台伺服电机独立驱动三条对称分布支链，通过摆臂、拉杆与鱼眼轴承组成闭环运动链，实现动平台 X、Y 方向平移与 Z 方向升降的三自由度运动。基于 Delta 机构空间几何关系，完成静平台有效半径、动平台半径、摆臂长度、拉杆长度等核心尺寸计算；选用 45 号钢作为主要受力零件材料，完成摆臂、拉杆、连接轴、动平台的静力学分析与强度校核，确保在 50 N 额定负载下安全稳定运行；设计由末端平台、过渡连接板与电动平行夹爪组成的末端执行机构，实现直径 5 mm–30 mm 小型工件可靠夹持；建立精度分析模型，对支链长度一致性误差、静动平台平行度误差、支链夹角偏差及末端定位精度进行量化控制；制定完整的装配流程、技术要求、扭矩标准与故障处理方案，保证整机装配质量与运动性能。测试结果表明，所设计机械臂末端定位精度≤0.1 mm，姿态精度≤0.5°，运动平稳无干涉，能够满足桌面级轻型自动化作业需求。研究成果可为桌面级并联机器人的结构设计、参数优化、工程化装配与产品开发提供理论依据与技术参考。

关键词：Delta 机械臂；并联机构；桌面级机器人；结构设计；强度校核；末端执行器；精度控制；装配工艺

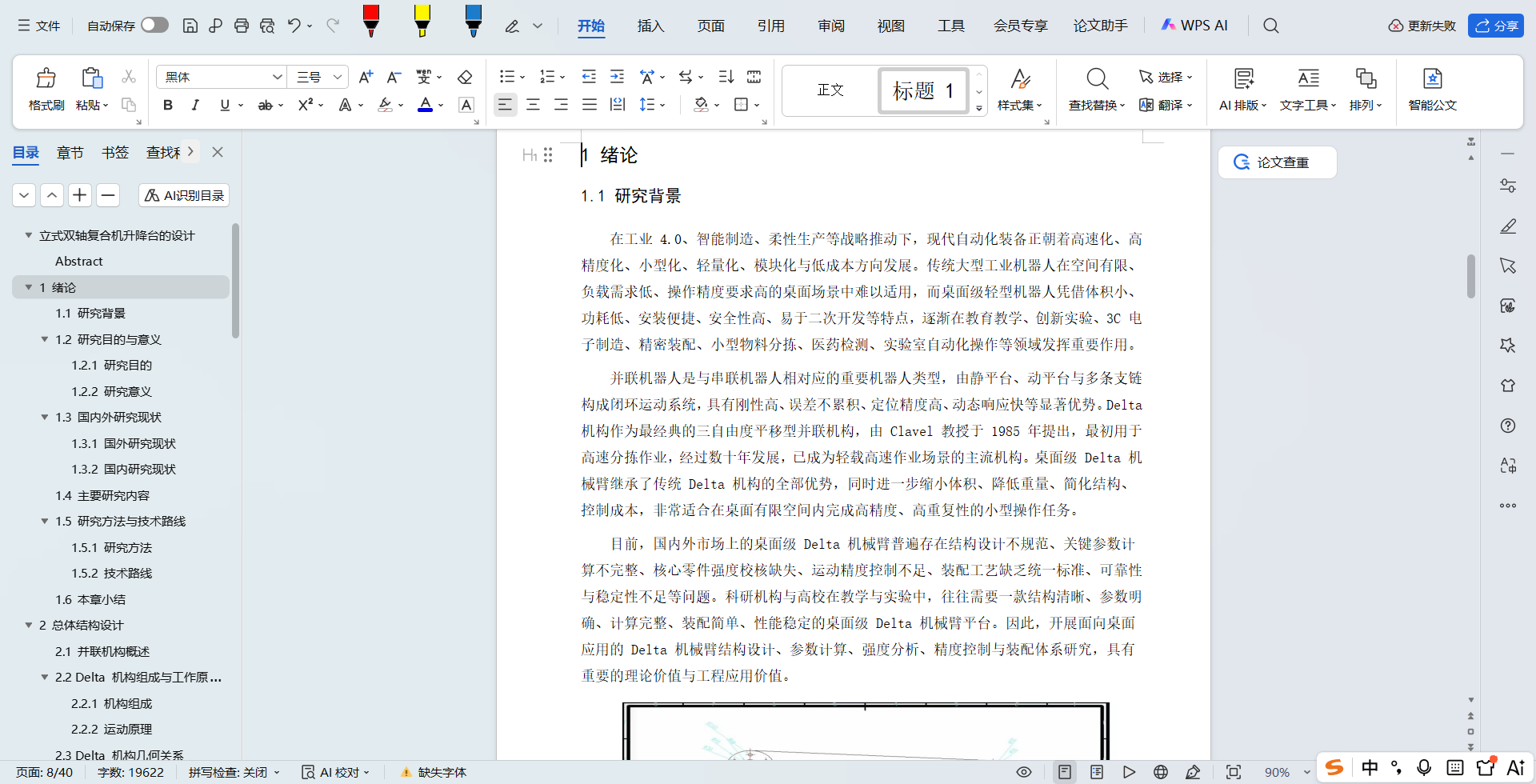

研究背景
在工业 4.0、智能制造、柔性生产等战略推动下，现代自动化装备正朝着高速化、高精度化、小型化、轻量化、模块化与低成本方向发展。传统大型工业机器人在空间有限、负载需求低、操作精度要求高的桌面场景中难以适用，而桌面级轻型机器人凭借体积小、功耗低、安装便捷、安全性高、易于二次开发等特点，逐渐在教育教学、创新实验、3C 电子制造、精密装配、小型物料分拣、医药检测、实验室自动化操作等领域发挥重要作用。
并联机器人是与串联机器人相对应的重要机器人类型，由静平台、动平台与多条支链构成闭环运动系统，具有刚性高、误差不累积、定位精度高、动态响应快等显著优势。Delta 机构作为最经典的三自由度平移型并联机构，由 Clavel 教授于 1985 年提出，最初用于高速分拣作业，经过数十年发展，已成为轻载高速作业场景的主流机构。桌面级 Delta 机械臂继承了传统 Delta 机构的全部优势，同时进一步缩小体积、降低重量、简化结构、控制成本，非常适合在桌面有限空间内完成高精度、高重复性的小型操作任务。
目前，国内外市场上的桌面级 Delta 机械臂普遍存在结构设计不规范、关键参数计算不完整、核心零件强度校核缺失、运动精度控制不足、装配工艺缺乏统一标准、可靠性与稳定性不足等问题。科研机构与高校在教学与实验中，往往需要一款结构清晰、参数明确、计算完整、装配简单、性能稳定的桌面级 Delta 机械臂平台。因此，开展面向桌面应用的 Delta 机械臂结构设计、参数计算、强度分析、精度控制与装配体系研究，具有重要的理论价值与工程应用价值。

主要研究内容
桌面级 Delta 机械臂总体结构设计：确定整体布局、静平台、动平台、支链、驱动系统、铰接结构、辅助结构方案，保证结构紧凑、对称、无干涉。
核心几何参数计算：基于空间几何关系与工程设计经验，计算静平台有效半径、动平台半径、电机安装间距、摆臂长度、拉杆长度、最大升降高度等关键参数。
关键零部件强度校核：确定材料力学性能，对摆臂、拉杆、连接轴、动平台进行受力分析与强度计算，校核抗弯、抗剪、轴向拉压与压杆稳定性。
末端执行机构设计：完成末端平台、过渡连接板、电动平行夹爪的结构设计、尺寸计算、夹持力计算、驱动电机选型与强度验证。
运动精度分析：建立支链长度一致性、静动平台平行度、支链夹角偏差、末端定位精度与姿态精度的量化指标与计算方法。
装配工艺设计：制定装配前准备、分步装配流程、关键装配技术要求、紧固件扭矩标准、装配检验方法与常见故障处理方案。
整机性能验证与设计总结：对运动范围、负载能力、定位精度、夹持性能、运行稳定性进行验证，总结设计成果并提出未来优化方向。

研究方法
理论分析法：基于并联机构学、刚体静力学、材料力学、机械设计理论，开展几何建模、参数计算、受力分析与强度校核。
公式推导法：建立尺寸计算、弯矩计算、剪切力计算、精度误差计算数学模型，保证设计数据的科学性与严谨性。
经验设计法：结合 Delta 机构工程设计经验，确定动平台配比、安全系数、材料选型、间隙配合、扭矩标准等工程参数。
工程实践法：以可制造、可装配、可调试、可使用为目标，制定符合实际加工与装配条件的设计方案与工艺规范。

技术路线
提出设计指标→总体结构方案设计→核心几何参数计算→材料选型→关键零件受力分析与强度校核→末端执行机构设计→运动精度分析→装配工艺制定→整机性能验证→总结与展望。

并联机构概述
机器人机构分为串联机构与并联机构两大类。串联机构由多个连杆依次铰接而成，结构开放、工作空间大、控制简单，但存在误差累积、刚性低、运动惯量大等缺点；并联机构由静平台、动平台与至少两条独立支链构成闭环结构，具有刚性高、承载能力强、误差不累积、定位精度高、动态性能好等优势。
Delta 机构属于三自由度纯平移并联机构，动平台仅能实现 X、Y、Z 三个方向的平移运动，不产生旋转运动，具有结构对称、运动解耦性好、控制简单、适合高速轻载作业等特点，是目前应用最广泛的并联机构之一。

静力学与强度理论
桌面级 Delta 机械臂在作业过程中，主要承受静负载、动负载与惯性力。不同零件的受力形式不同：
摆臂：承受弯矩与剪力，属于悬臂梁结构，需校核抗弯强度与抗剪强度。
拉杆：承受轴向拉力与压力，属于二力杆，需校核轴向拉压强度与压杆稳定性。
连接轴：承受剪切力，需校核抗剪强度。
动平台：承受弯曲应力与局部挤压应力，需校核弯曲强度。
强度设计遵循材料力学准则：最大工作应力 ≤ 材料许用应力，并选取合理安全系数，保证机械臂在过载、冲击等工况下不发生塑性变形或断裂。

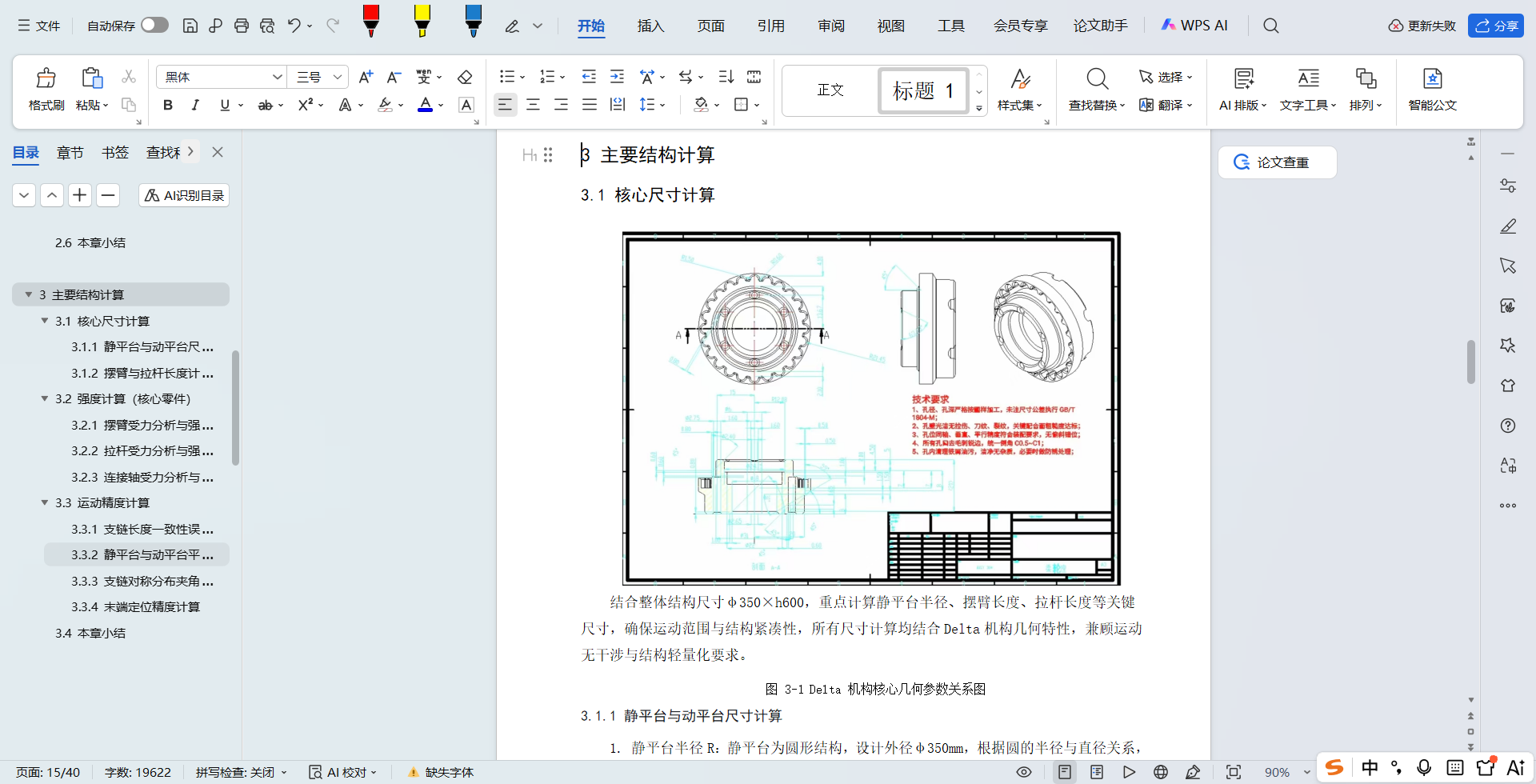

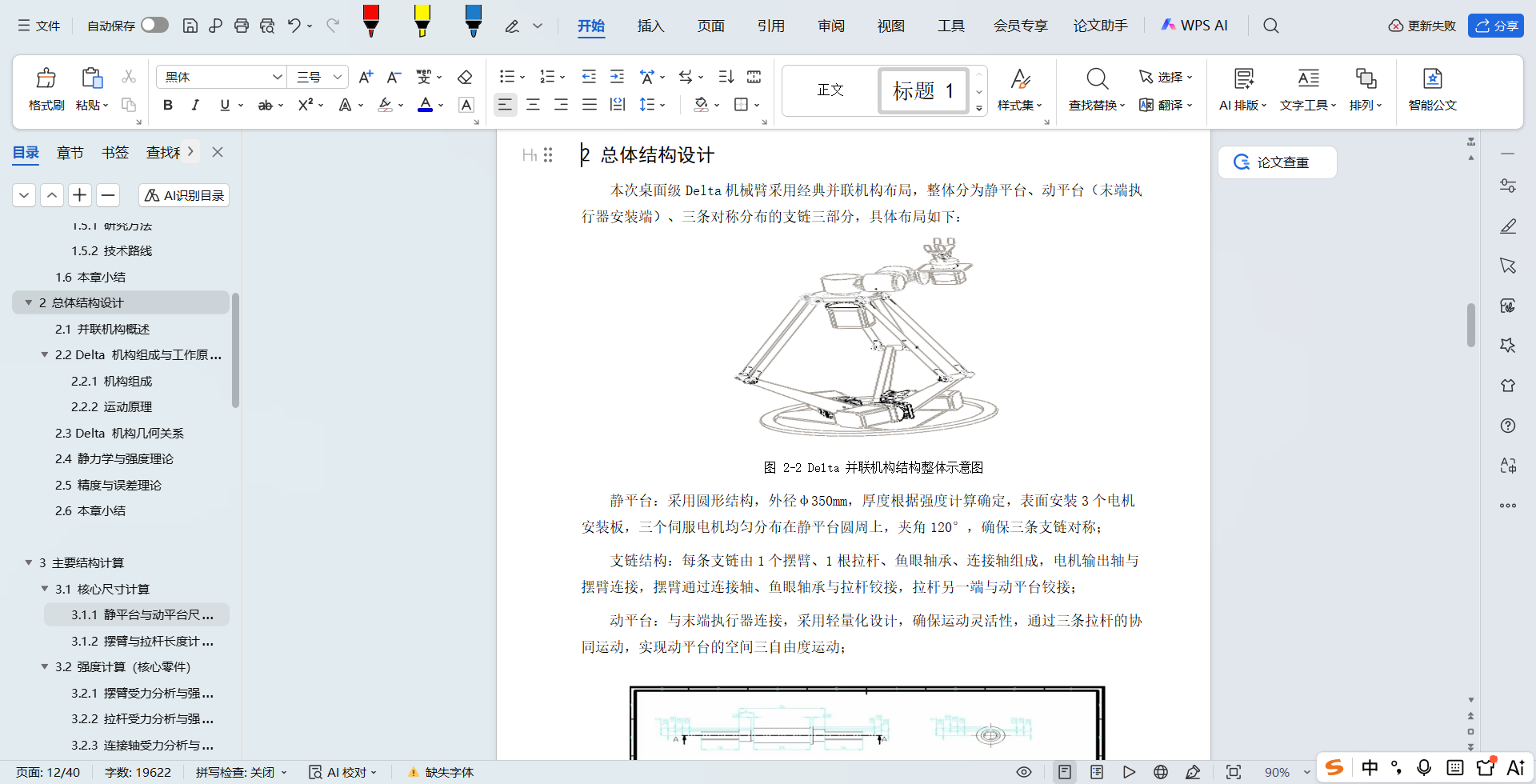

二、文档介绍

三、项目设计

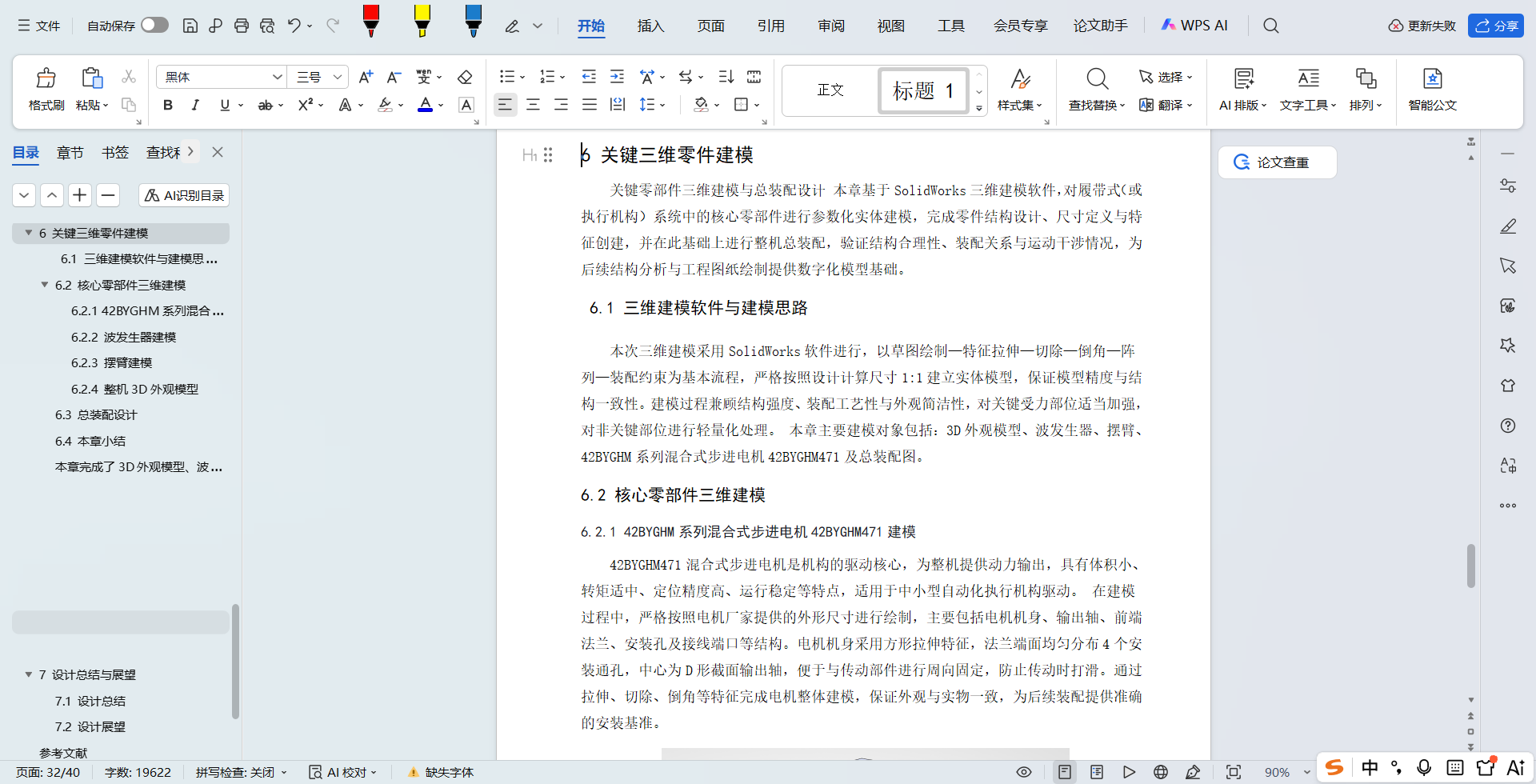

关键三维零件建模
关键零部件三维建模与总装配设计 本章基于SolidWorks三维建模软件，对履带式（或执行机构）系统中的核心零部件进行参数化实体建模，完成零件结构设计、尺寸定义与特征创建，并在此基础上进行整机总装配，验证结构合理性、装配关系与运动干涉情况，为后续结构分析与工程图纸绘制提供数字化模型基础。
三维建模软件与建模思路

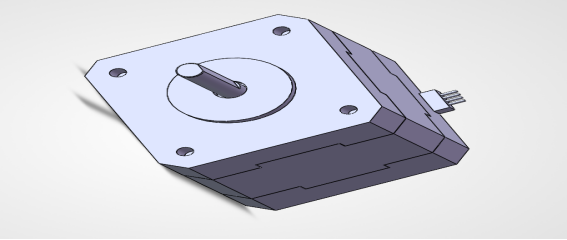

本次三维建模采用SolidWorks软件进行，以草图绘制—特征拉伸—切除—倒角—阵列—装配约束为基本流程，严格按照设计计算尺寸1:1建立实体模型，保证模型精度与结构一致性。建模过程兼顾结构强度、装配工艺性与外观简洁性，对关键受力部位适当加强，对非关键部位进行轻量化处理。 本章主要建模对象包括：3D外观模型、波发生器、摆臂、42BYGHM系列混合式步进电机42BYGHM471及总装配图。

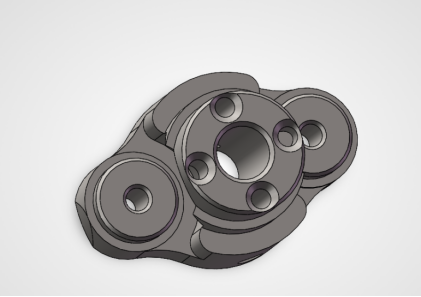

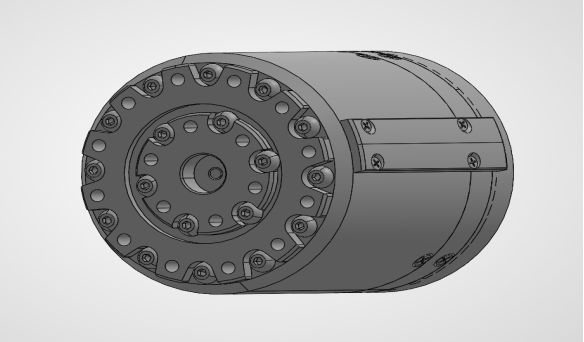

波发生器建模
波发生器是柔性传动机构的关键部件，通常与谐波传动结构配合使用，实现减速增扭与高精度运动传递。其结构主要由椭圆形凸轮、轴承安装部位及中心轴孔组成，通过自身变形带动柔性部件实现啮合传动。 建模时以中心轴线为基准，绘制椭圆形轮廓并拉伸形成主体结构，中心开设与电机输出轴匹配的轴孔，采用键槽结构实现与电机轴的连接。外侧轮廓保证光滑过渡，避免应力集中，端面设置定位台阶以保证装配同轴度。整体结构紧凑，质量较轻，能够满足高速、高精度传动要求。

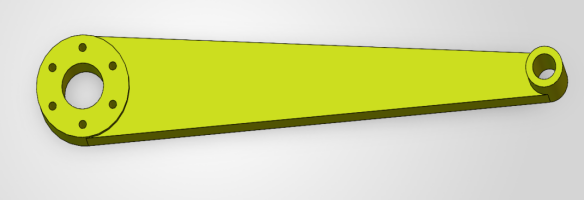

摆臂建模
摆臂是执行机构的主要运动构件，一端与动力输出部件相连，另一端与从动构件铰接，将旋转或摆动运动转化为执行端的空间运动。摆臂结构直接影响机构的运动范围、受力状态与动态性能。 建模时根据设计长度与截面尺寸绘制草图，通过拉伸形成主体结构，一端设计法兰式连接结构，用于与波发生器或电机输出轴固连，另一端开设铰接孔，用于安装轴承或销轴与其他连杆连接。对摆臂根部进行适当加厚处理，提高抗弯能力，边缘进行圆角处理以减小应力集中。模型尺寸与强度校核结果一致，结构可靠，无明显干涉。

整机3D外观模型
在完成各零件独立建模后，对整体结构进行外观整合，形成完整的3D外观模型。该模型在细节上简化内部复杂装配关系，突出整体外形、布局形式与空间尺寸，直观展示设备整体造型、各模块相对位置与外部轮廓。 外观模型整体布局对称、结构紧凑，符合桌面式或小型化设备设计要求，外形简洁美观，便于直观展示设计效果，可用于方案汇报、结构展示与专利附图等场景。

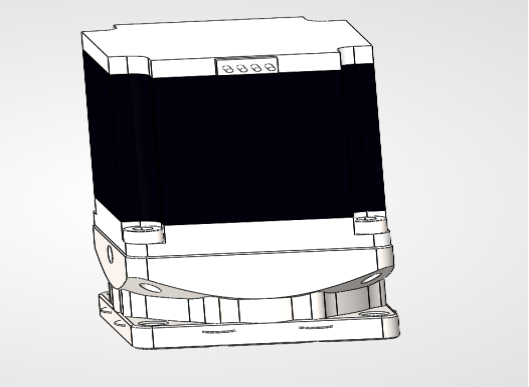

总装配设计
在各零部件建模完成后，利用SolidWorks装配模块进行总装配图设计，按照实际装配顺序与约束关系完成整机装配。 装配过程以基座或机架为基准，依次安装42BYGHM471步进电机、波发生器、摆臂及其他辅助零件。主要采用同轴配合、面贴合、角度约束等配合方式，保证电机安装定位准确、传动部件同心度良好、摆臂运动灵活无卡滞。装配完成后对整机进行干涉检查，确保在设计运动范围内各零件之间不发生碰撞与干涉，验证结构设计的合理性。 总装配模型完整展现了整机的组成结构、传动关系与空间布局，能够清晰反映电机驱动、波发生器减速、摆臂执行的完整运动传递路径，为后续工程图出图、运动仿真与结构优化提供了完整的数字化样机。

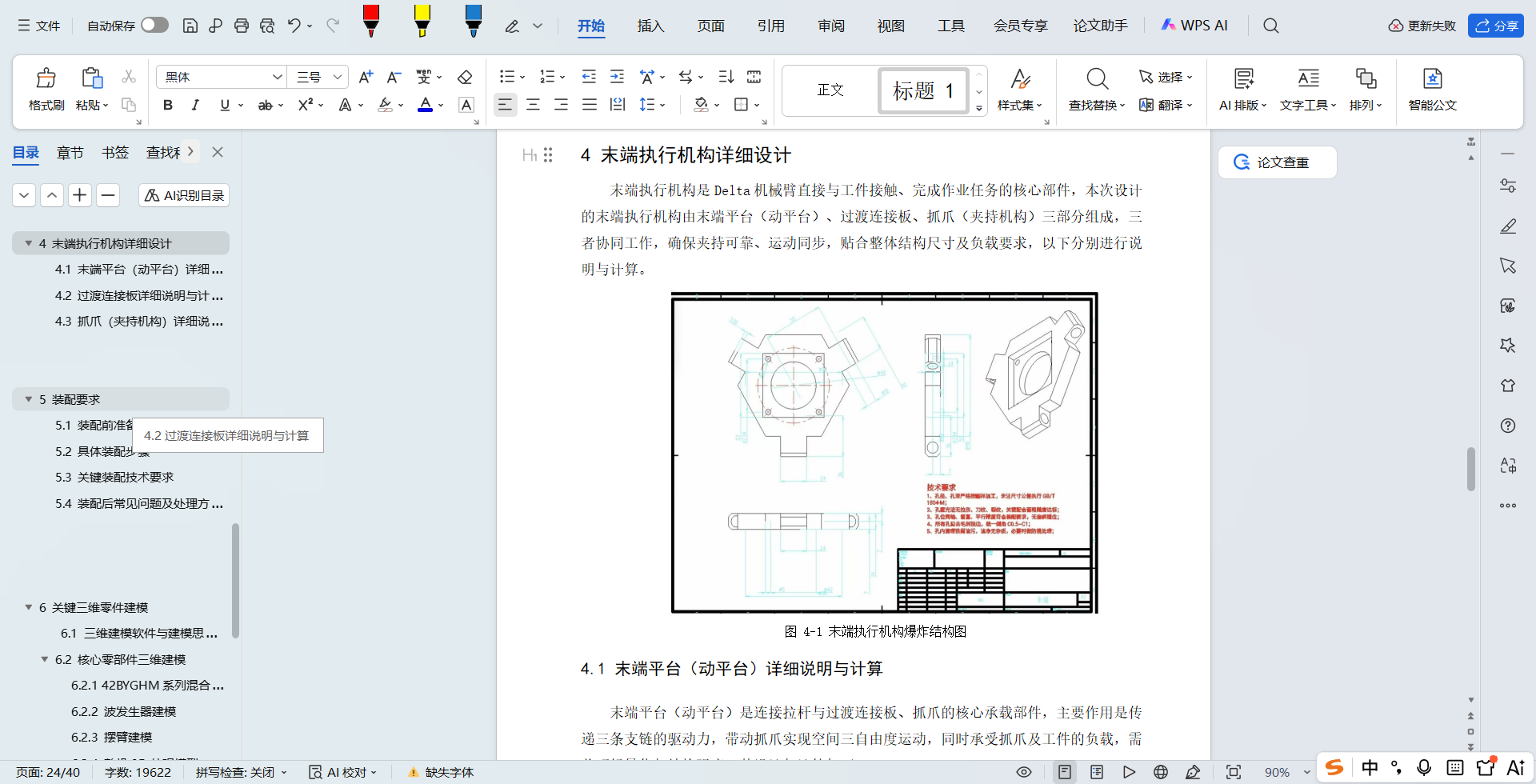

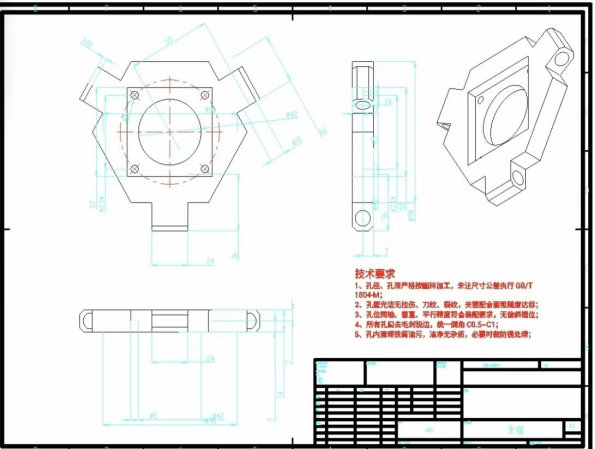

末端执行机构详细设计
末端执行机构是Delta机械臂直接与工件接触、完成作业任务的核心部件，本次设计的末端执行机构由末端平台（动平台）、过渡连接板、抓爪（夹持机构）三部分组成，三者协同工作，确保夹持可靠、运动同步，贴合整体结构尺寸及负载要求，以下分别进行说明与计算。
总 结
本次桌面级Delta机械臂结构设计，围绕φ350×h600的整体尺寸要求，完成了从总体结构布局、核心参数计算、末端执行机构设计，到装配要求、维护保养规范的全流程设计，实现了小型自动化作业所需的精度、负载及运动要求，具体总结如下：
结构设计：采用经典Delta并联机构，由静平台、动平台、三条对称支链及末端执行机构组成，结构紧凑、布局合理，结合轻量化设计理念，选用45号钢作为核心零件材质、6061铝合金作为过渡连接板材质，兼顾结构强度与运动灵活性，避免了运动干涉，符合桌面级设备的安装空间要求。
参数计算：完成了静动平台尺寸、摆臂与拉杆长度、核心零件强度、运动精度的详细计算，确定静平台有效半径160mm、动平台半径40mm、摆臂长度580mm、拉杆长度640mm，核心零件（摆臂、拉杆、连接轴）尺寸经强度校核，满足负载要求，运动精度指标（位置精度≤0.1mm、姿态精度≤0.5°）符合小型自动化作业需求。
末端执行机构设计：由动平台、过渡连接板、电动平行夹爪组成，夹爪夹持力150N、行程15mm，适配φ5~φ30mm小型工件，夹持可靠、精度高，驱动电机选型合理，符合末端轻量化设计要求，确保末端执行器与机械臂运动同步。
装配与维护：制定了详细的装配前准备、装配步骤、关键装配技术要求，以及常见装配问题处理方案，确保装配质量；同时制定了日常保养、定期维护、长期停用维护及故障排查规范，延长设备使用寿命，保证设备长期稳定运行。
本次设计严格遵循Delta机构设计原理，结合小型自动化作业的实际需求，解决了结构紧凑性、运动干涉、精度控制等关键问题，设计方案可行、参数合理，能够满足桌面级分拣、装配等小型自动化作业的使用要求。
