基于eNSP的三层交换+VRRP综合实验报告

一、实验目的

1. 掌握VLAN划分、三层SVI接口配置方法，实现同VLAN二层互通、不同VLAN三层转发。

2. 理解VRRP协议原理，配置双核心交换机的VRRP主备备份，实现网关冗余与故障切换。

3. 掌握STP/MSTP配置，优化二层环路；并通过接口关闭STP，保障三层链路正常通信。

4. 实现跨网段路由转发，完成PC间的跨VLAN通信与冗余链路验证。

二、实验拓扑与环境

1. 拓扑结构

• 核心设备：LSW1、LSW2（双核心三层交换机）

• 接入设备：LSW3（二层接入交换机）

• 出口设备：LSW4（三层交换机，模拟出口）、AR1（路由器）

• 终端设备：PC1（VLAN 10，192.168.1.0/24）、PC2（VLAN 20，192.168.2.0/24）

2. 环境说明

• 实验软件：eNSP 1.3.00.100

• 设备型号：S3700/S5700系列交换机、AR2220路由器

• 核心技术：VLAN、三层SVI、VRRP、MSTP、三层链路转发

五、实验验证与结果

1. 同VLAN二层互通验证

• PC1 ping 同VLAN的设备（如192.168.1.1），可以正常通信，说明VLAN划分和二层链路正常。

2. 跨VLAN三层转发验证

• PC1 ping PC2（192.168.2.10），可以正常通信，说明三层SVI接口和路由转发正常。

3. VRRP主备切换验证

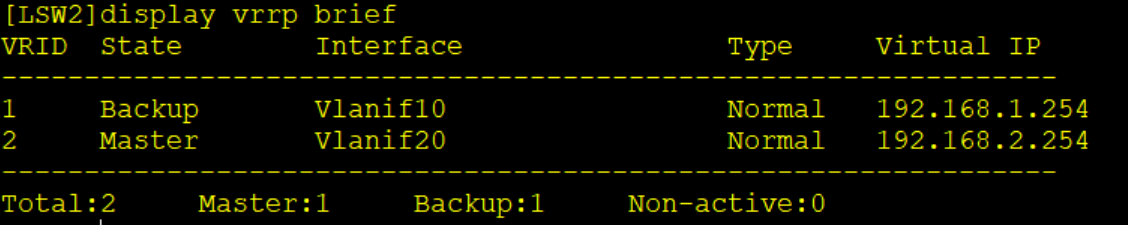

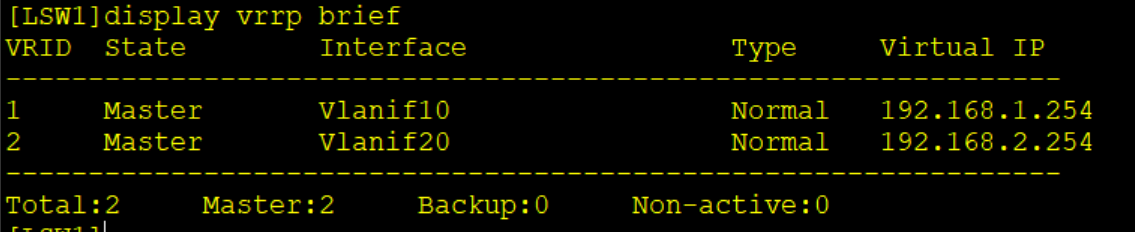

查看VRRP状态：

2. 手动关闭LSW1的Vlanif10接口，LSW2的VRRP状态自动切换为Master，PC1的通信不受影响，说明VRRP冗余功能正常。

4. STP环路优化验证

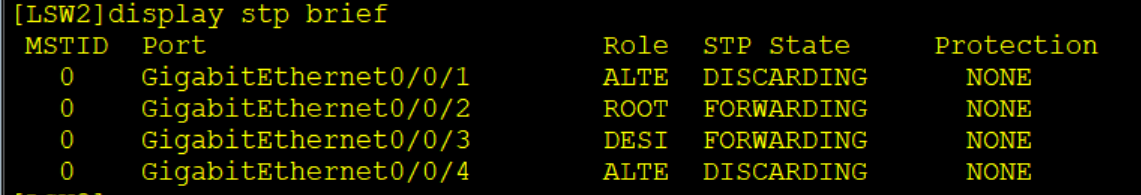

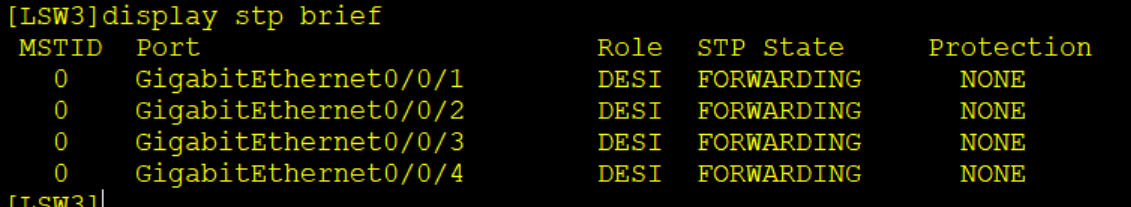

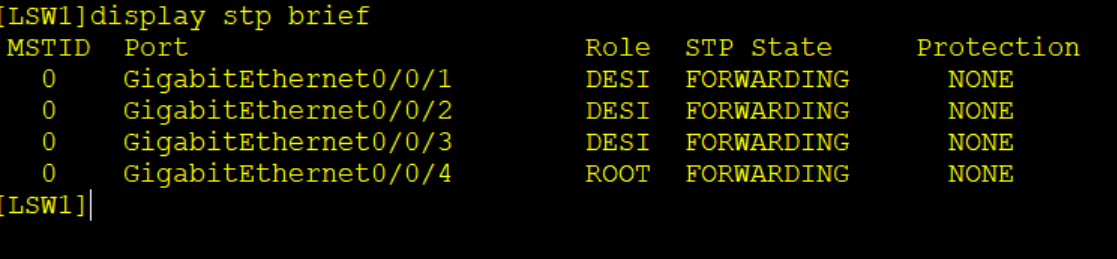

• 使用 display stp brief 查看MSTP状态，LSW1和LSW2分别为对应VLAN的根桥，LSW3的下联接口无环路阻塞，说明MSTP配置生效。

六、实验问题与解决

1. 问题1：配置VRRP时提示“虚拟IP地址 已存在”

• 原因：虚拟IP 192.168.1.254 已被LSW1上的其他VRRP组占用。

• 解决：先删除旧的VRRP配置 undo vrrp vrid 1 virtual-ip 192.168.1.254，再重新配置。

2. 问题2：接口配置为access模式时提示“请更新默认配置”

• 原因：接口默认处于hybrid模式，未清除默认VLAN配置。

• 解决：先执行 undo port hybrid vlan 1 untagged 清除默认配置，再修改为access模式。

3. 问题3：删除VLAN时提示“VLAN有三层接口，需先删除”

• 原因：VLAN对应的Vlanif三层接口未删除，导致VLAN无法删除。

• 解决：先删除 undo interface Vlanif 200，再执行 undo vlan 200。

七、实验总结

1. 本实验通过VLAN划分和三层SVI接口，实现了不同VLAN间的三层转发，验证了三层交换机的路由功能。

2. VRRP协议成功实现了双核心交换机的网关冗余，主设备故障时备份设备可快速切换，保障了网络的高可用性。

3. MSTP协议有效解决了二层环路问题，同时通过实例划分实现了流量负载分担。

4. 实验中遇到的配置报错，多为命令格式错误、配置顺序错误或模拟器 配置残留，通过正确的清除和配置顺序均可解决。

LSW1

LSW2

LSW3
