想把相机、游戏机的画面搬进电脑直播、录制，关键是一颗“采集芯片”

本文看点

• 一颗芯片搞定：4K 采集 + HDMI 环出 + 音频混音

• HDMI 进、USB 出，最高 4K@60

• UVC / UAC 免驱，跨 Windows / macOS / Android / Linux

• 适用：采集卡、网络直播、安防监控、医疗影像

01 画面就在眼前，却进不了电脑

相机里的画面、游戏机的战况、机顶盒的节目，想在电脑上直播、录制、存档。

可电脑偏偏没有 HDMI 输入，只有 USB。

真要做，又会接连遇到这些麻烦：

• 信号进不来：电脑没有 HDMI IN；

• 没法边采边看：想接显示器监看，还得另加分屏器；

• 声音难处理：人声、BGM、HDMI 声音要混，得另配调音台和采集声卡；

• 4K 太吃带宽：老电脑只有 USB2.0；

• 自己搭太复杂：接收、编码、USB、音频一堆芯片，跨系统还得写驱动。

这些问题，一颗为“采集”而生的芯片就能解决，它就是宏晶微 MS2131S。

02 先说清楚：MS2131S 是什么

根据数据手册（B0 版，2025 年），MS2131S 是一颗 USB 3.0 高清音视频采集处理芯片。

它把 HDMI 输入的画面和声音，通过 USB 送到电脑、手机、平板，做预览或采集。

它同时做三件事

• 采集：HDMI → USB

• 环出：HDMI 同时直通显示器

• 混音：多路数字音频与 HD 声音混合

封装 LQFP-100，14mm×14mm，符合 RoHS。

03 信号在芯片里怎么走

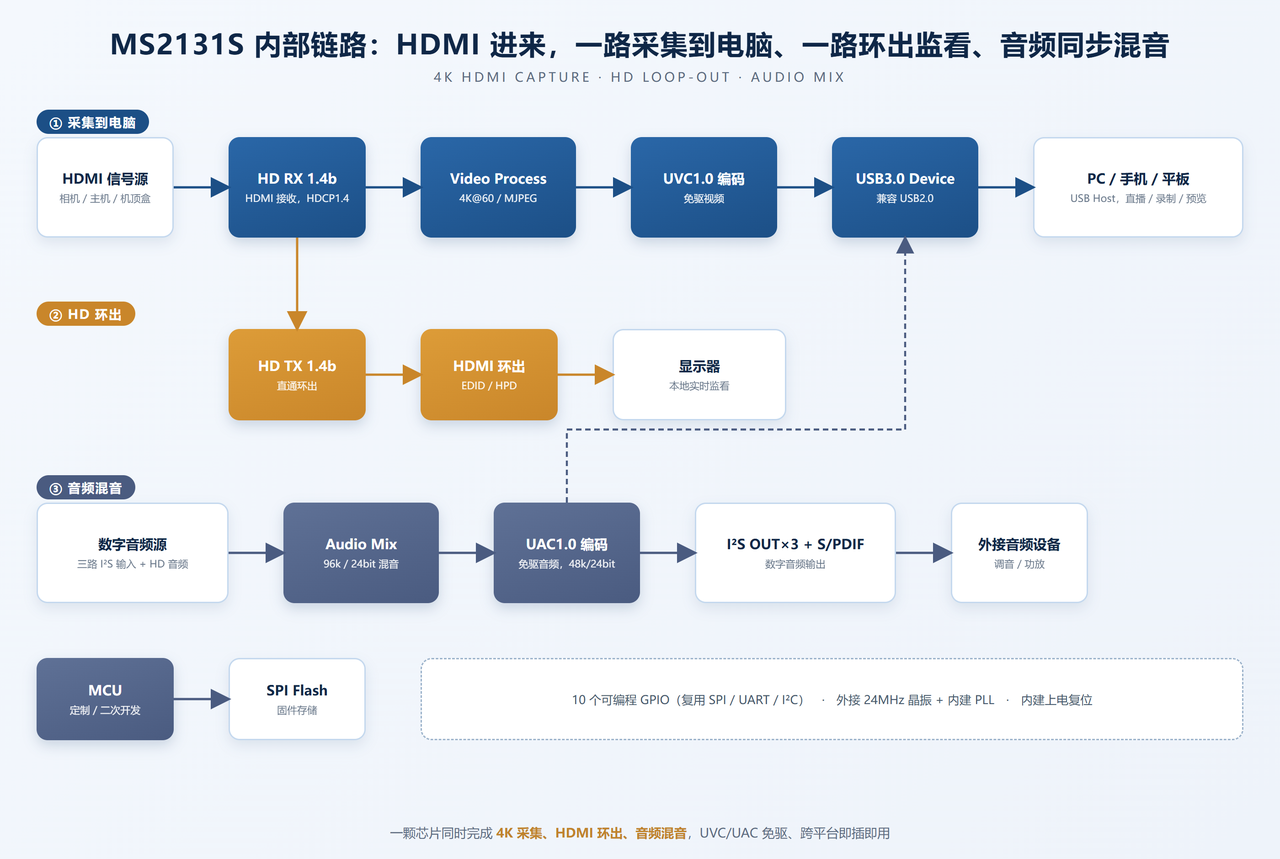

MS2131S 内部链路：采集、环出、混音三条路径

HDMI 进入 HD RX 后分两路：一路编码成 UVC、经 USB 到电脑；一路直通 HD TX 环出。

音频则在 Audio Mix 中混音后，走 UAC 输出。

04 采集规格：4K 进、4K 采、免驱

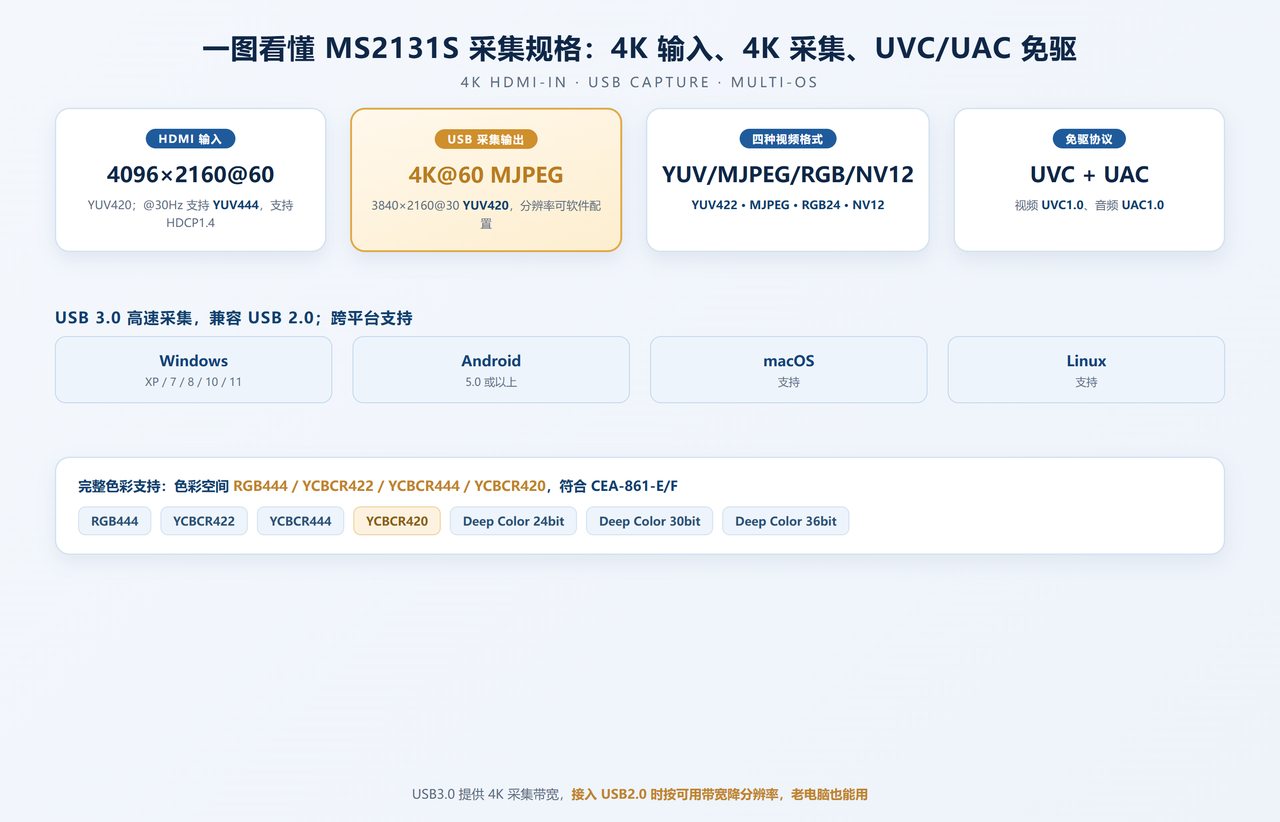

MS2131S 采集规格、跨平台与色彩支持

核心规格，一眼看清：

• HDMI 输入：4096×2160@60（YUV420），@30 支持 YUV444

• USB 采集：4K@60 MJPEG，3840×2160@30 YUV420

• 四种格式：YUV422 / MJPEG / RGB24 / NV12

• 免驱协议：UVC1.0 视频 + UAC1.0 音频

• 主机接口：USB3.0，兼容 USB2.0

色彩空间覆盖 RGB444、YCBCR422/444/420，并支持 24/30/36bit Deep Color。

05 两个差异化能力：环出 + 混音

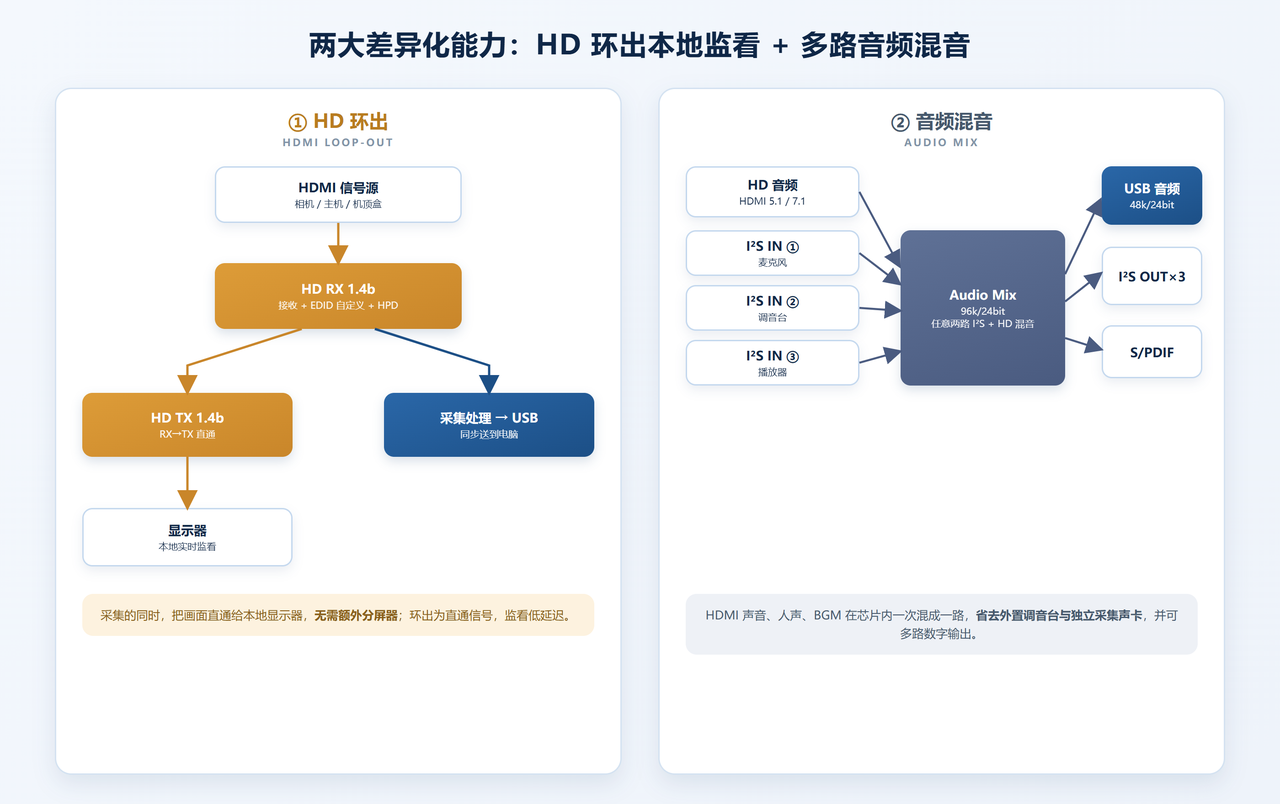

HD 环出本地监看，多路音频在芯片内一次混合。

HD 环出：边采集、边监看

采集的同时，画面直通给本地显示器。

无需额外分屏器，环出为直通信号，监看低延迟。

音频混音：声音一次合成

HDMI 声音、人声、BGM，在芯片内混成一路。

省去外置调音台与独立采集声卡，还可多路 I²S / S/PDIF 输出。

06 六项能力，对上工程痛点

• 单芯片 4K 采集：HDMI 接收、视频处理、UVC 编码、USB 全部集成；

• 内置 HD 环出：RX→TX 直通，本地监看免分屏器；

• 多路音频混音：3 路 I²S + HD 音频，支持 5.1 / 7.1 采集；

• UVC / UAC 免驱：标准协议，操作系统原生识别；

• USB3.0 高速、兼容 2.0：4K 带宽充足，老电脑降分辨率可用；

• MCU + 10 GPIO：外接 SPI Flash，支持功能定制与二次开发。

07 四大方案，直接对号入座

相机、主机、机顶盒经采集盒进入电脑，同时环出显示器监看

• 高清视频采集卡：4K HDMI 采集到电脑，带环出监看；

• 网络直播：相机 / 游戏机直播，环出监看 + 芯片内混音；

• 安防监控：监控信号采集、录制、回看与分析；

• 医疗影像：设备影像采集，同时环出给会诊显示器。

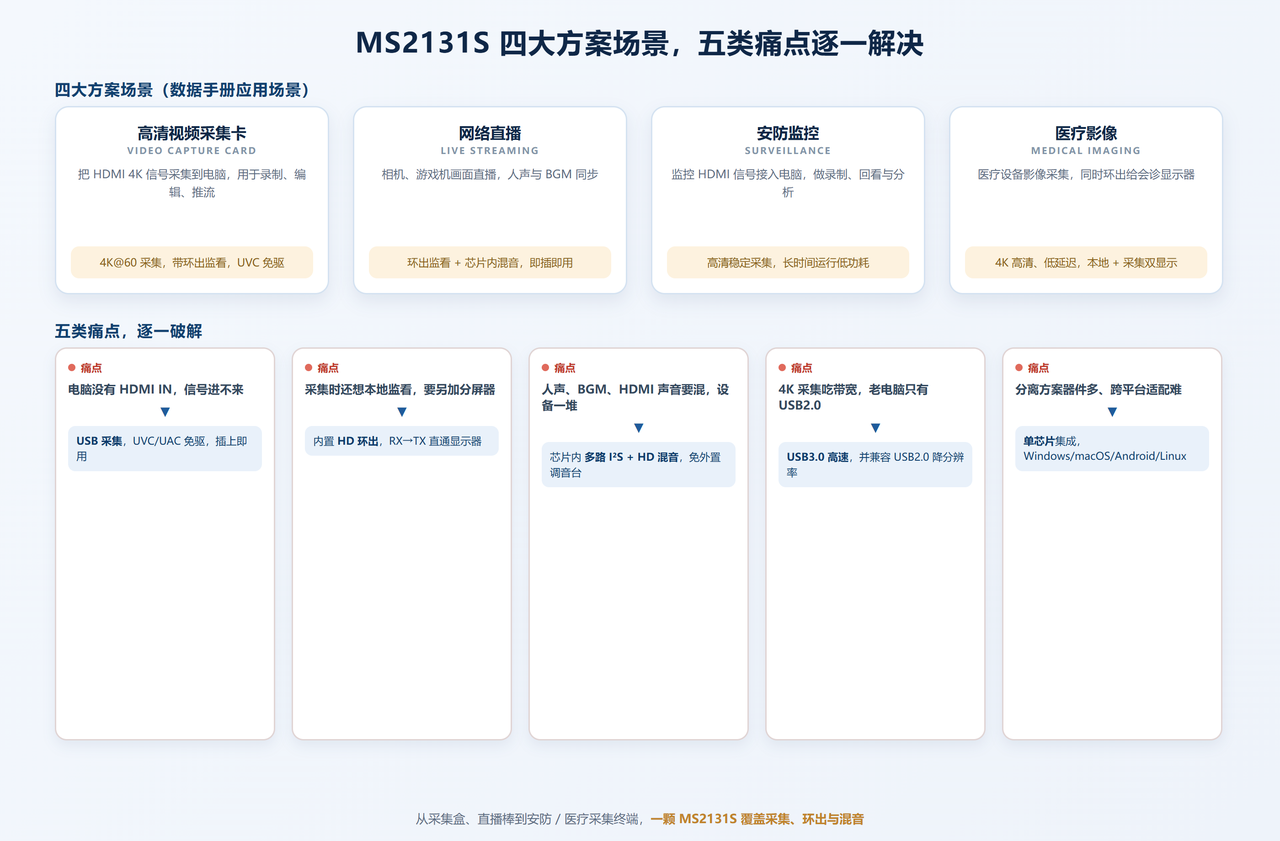

MS2131S 四大方案场景与五类痛点对应关系

视频会议、录播、工控图像采集等场景同样适用。

08 关键参数，一张图速查

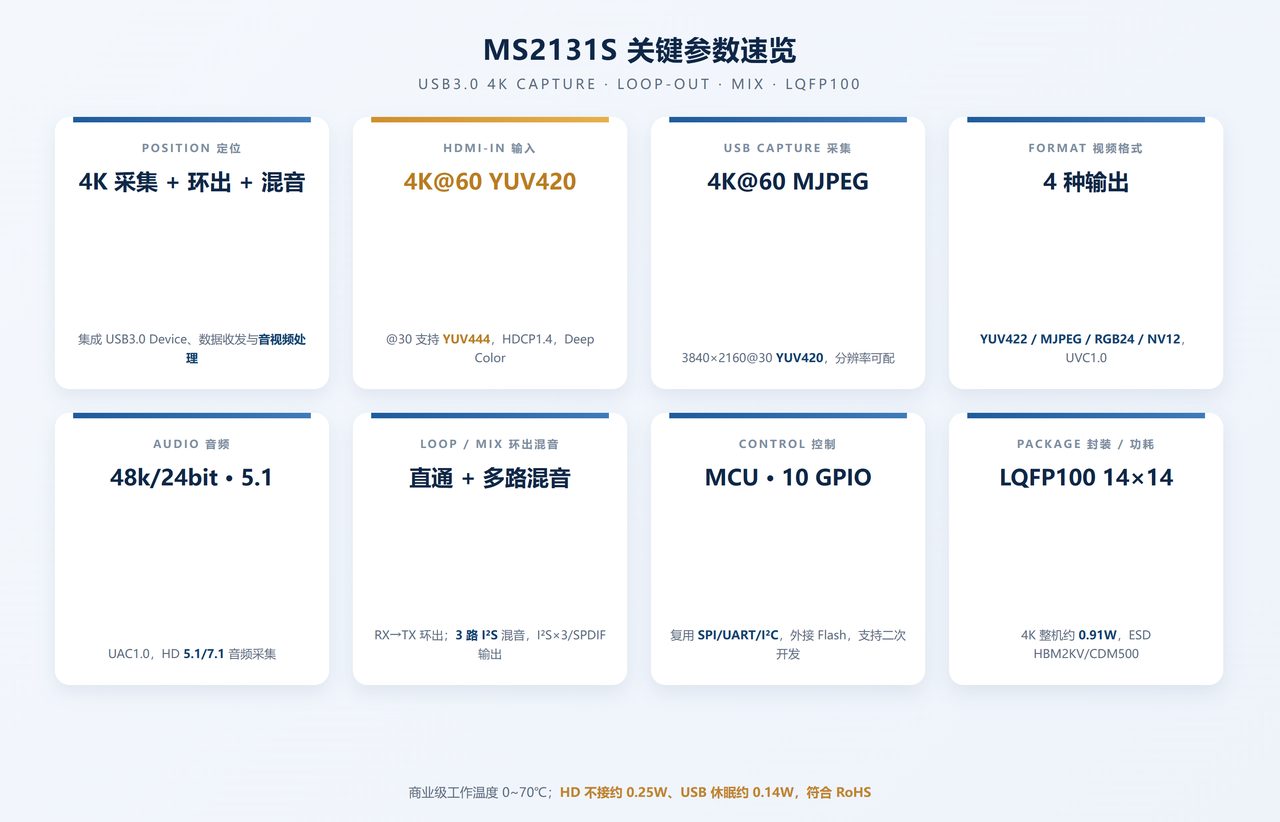

MS2131S 关键参数速览

09 怎么判断你的项目适不适合

符合以下特征，MS2131S 通常是合适的选择：

• 信号源是 HDMI 输出；

• 电脑 / 终端以 USB 接收；

• 最高 4K，且需要环出或混音；

• 产品形态为采集盒、直播棒、安防 / 医疗采集终端。

能力边界（选型前请确认）

• 方向是“采集”（HDMI→USB），不是投屏（USB→HDMI）；

• 输入与环出均为 HDMI，不提供 VGA / DP；

• USB-C 需以 USB 数据方式连接，走 UVC；

• 工作温度 0~70℃，本型号无工业级版本。

需要样片或方案支持？欢迎联系我们

如果你的项目正需要把 HDMI 画面稳定采集到电脑，可申请 MS2131S 样片，索取数据手册、参考设计与驱动包，并获得原理图、PCB（USB / HDMI 阻抗）与调试对接支持。把你的信号源、主机类型和产品形态告诉我们，工程师会协助评估并给出落地建议。
