一、实验目的

掌握在仿真环境中使用交换机构建局域网，练习IP地址分配和虚拟局域网的设置。

二、实验内容

1、熟悉华为路由软件ensp的使用方法。

2、自行设计网络拓扑，组建网络，设置IP地址和VLAN

三、实验要求

1、至少创建三个VLAN。

2、每台主机需要设置IP地址、网关。

四、实验步骤和实验结果

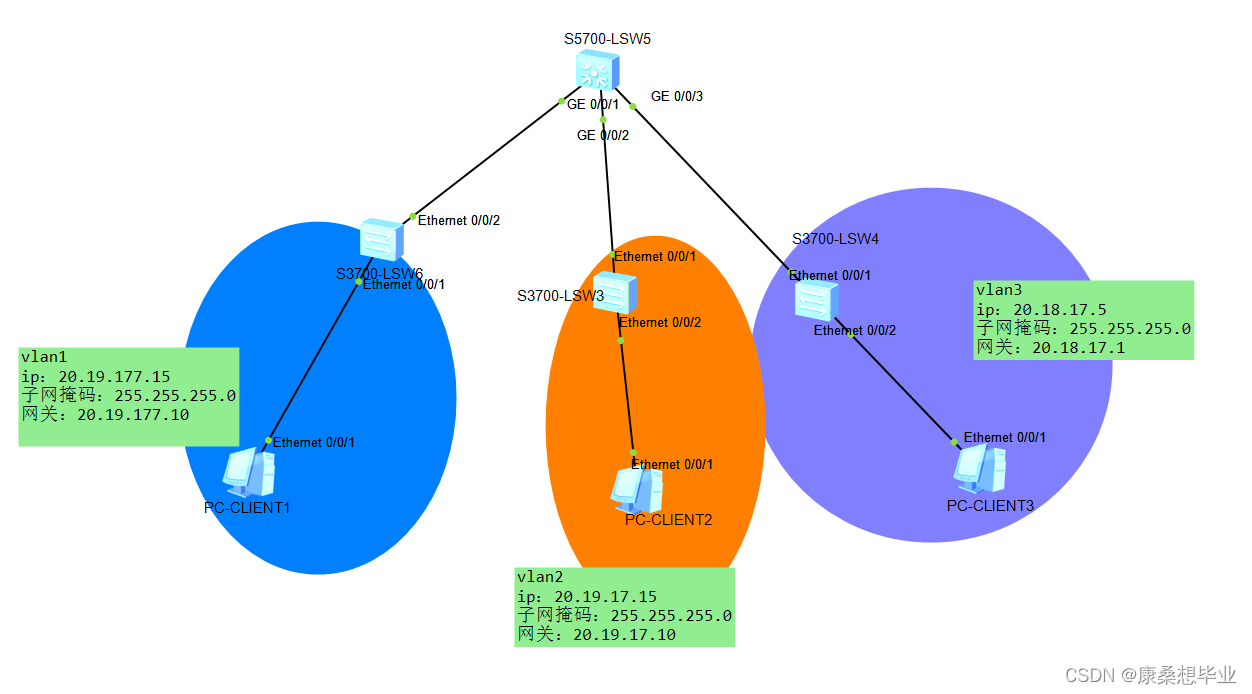

1、连接线路，摆放主机和交换机，设置主机的ip地址，子网掩码，网关。

2、线路连接后，设置vlan网络，打开端口，二层交换机与三层交换机之间设置为trunk，二层交换机与主机之间设置为access，允许所有vlan网络数据通过。

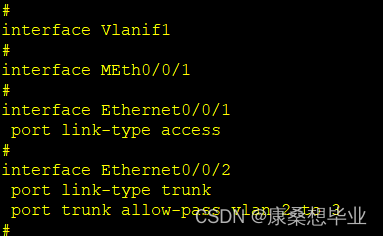

以vlan 1为例设置LSW6，具体代码如下：

1. /*创建vlan 1网络*/
2. vlan 1
3. /*设置端口e0/0/1*/
4. interface e0/0/1
5. port link-type access
6. port default vlan 1
7. /*设置端口e/0/0/2*/
8. interface e0/0/2
9. port link-type trunk
10. port trunk allow-pass vlan 1 2 3

使用同样步骤对其他交换机设置。

3、设置三层交换机，代码如下：

1. vlan batch 1 2 3
2. int vlanif1
3. ip address 20.19.177.10 255.255.255.0
4. int vlanif2
5. ip address 20.19.17.10 255.255.255.0
6. int vlanif3
7. ip address 20.18.17.1 255.255.255.0

对于各个端口，我们都给予如下设置：

1. /*设置端口g0/0/X*/
2. interface g0/0/X
3. port link-type trunk
4. port trunk allow-pass vlan 1 2 3

注意：此处X为每次输入的端口号。

此时所有配置均已完成。

实验结果如下：

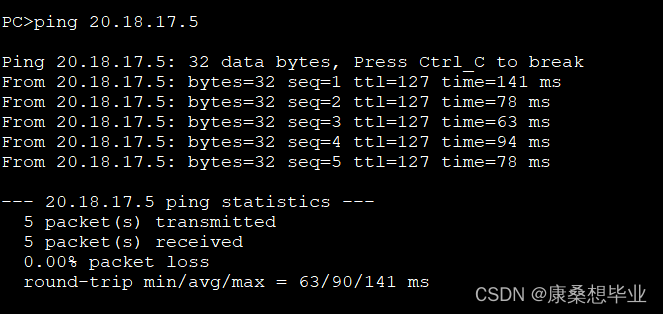

①在20.19.177.15上 ping 20.18.17.5

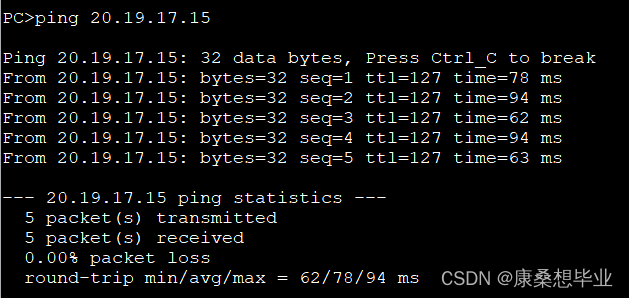

②在20.18.18.5上ping 20.19.17.15

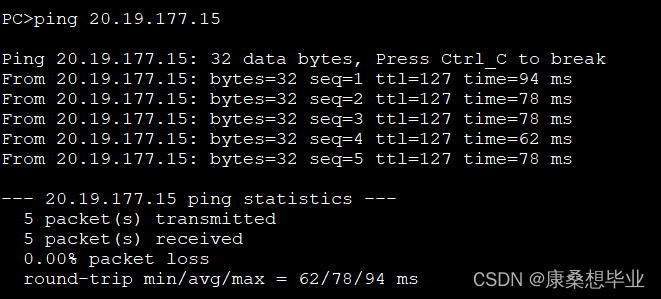

③在20.19.17.15上ping 20.19.177.15

• 实验总结

本次实验，我对eNSP的使用有了一定的了解，掌握了配置vlan网络的方法。在配置端口时，其中access用于交换机面向主机的一端，trunk用于交换机面向上层的一端。由于是第一次设置，过程中出现了许多错误，对语法的使用也不够熟练。反复尝试并不断修改后最终实验成功。
