1.产品概述

IDO-IPC1126B-V1采用 Rockchip RV1126B（四核 Cortex-A53 , 主频最高 1.6GHz ）,专为 AI人工智能图像处理，如人脸识别，匝机通道，门禁，机器人，双目摄像头应用而设计。内置2D硬件引擎和显示输出引擎，以最小化CPU负载，满足图像显示需求。 内置丰富的外设接口，如SAI、PDM、SPDIF、音频DSM、音频ADC、USB3 OTG、CAN等， 可以满足不同的应用开发需求。

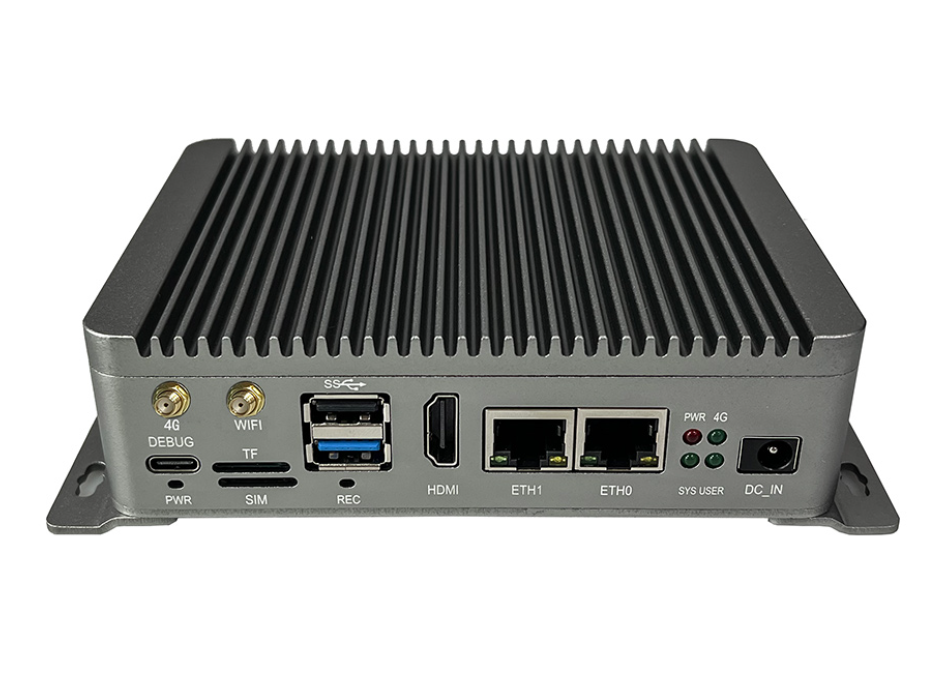

整机正面实物图

1.1 产品特点
1、搭载瑞芯微SOC RV1126B（四核 Cortex-A53 , 主频最高 1.6GHz）；
2、最高支持4路MIPI-CSI 输入；
3、支持千兆和百兆双网口；
4、支持MIPI-DSI视频输出和HDMI输出二选一。

2.技术参数

基本参数

SOC

RockChip RV1126B

CPU

四核64位 ARM Cortex-A53，集成NEON和FPU

NPU

3TOPS NPU，支持 INT4/INT8/INT16/FP16 混合运算

ISP

1200万像素 ISP，800万像素的AI-ISP，集成了多种算法加速器，如 HDR、3A、LSC、3DNR、2DNR、锐化、去雾、鱼眼校正、伽马校正、特征点检测等

编解码

编码：12M@30fps H.264
解码：4K@30fps H.264

内存

LPDDR4/4X（1GB/2GB/4GB 可选）

存储

eMMC（默认32GB 批量可选8GB~128GB）

硬件参数

以太网

支持1路千兆以太网（1000 Mbps）和1路百兆以太网（100 Mbps）

无线网络

支持双频2.4G/5.8G，802.11ac/ax/a/b/g/n，WIFi6
支持BT5.4

显示接口

视频输出：
1 × MIPI_DPHY_TX(支持V1.2 版本，总共4Lane，支持1920×1080@60fps)
或1 x HDMI2.0（1920×1080@60fps）
视频输入：
2 × MIPI CSI RX（支持MIPI V1.2 版本；2 × 4 Lanes 或4 × 2 Lanes）

音频接口

1 × Speaker，单声道喇叭输出
2 × MIC

USB

1 × USB3.0 TypeA OTG（烧录口）
1 × USB2.0 TypeA
1 × USB2.0 （PH-4A）

扩展接口
（双排针拓展板）

4 × UART TTL
1 × I2C
1 x PDM
1 x SPI
4 x ADC
1 x FSPI

其他

主板尺寸

120mm × 80mm

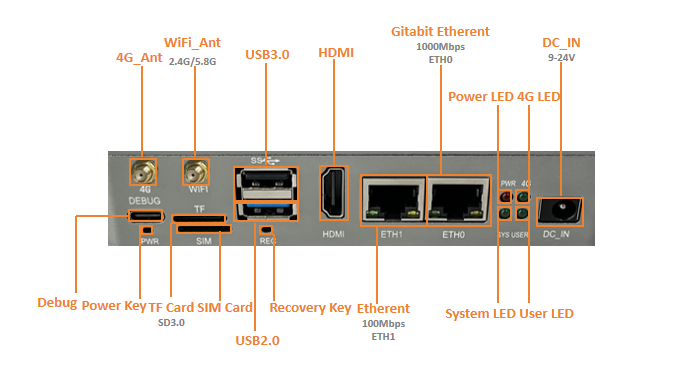

3.接口描述图

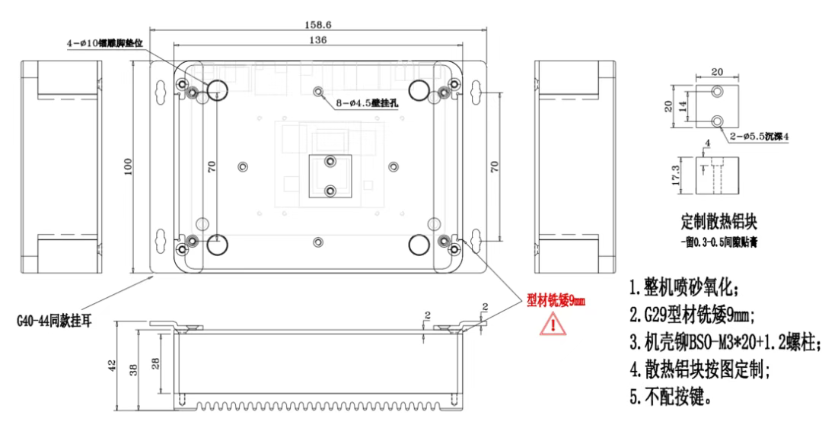

4.整机尺寸和结构图纸

结构图纸/单位（mm）



5.标准型号

型号

规格描述

IDO-IPC1126B

IDO-IPC1126B-V1-D2E32，RV1126B整机，内存2GB，存储32GB

IDO-IPC1126B-V1-D4E32，RV1126B整机，内存4GB，存储32GB
