实测自述：SC710N1 M.2 HDMI2.0 采集卡搭配 Pandora SC6N0 NX 16GB 平台，面向内镜 AI 视觉分析医疗影像应用测评

前言

作为长期从事医疗内镜 AI 辅助诊断系统集成与落地测试的工程师，我一直在寻找一套兼顾高清无损图像采集、边缘端本地 AI 实时推理、体积紧凑、低延迟、符合医疗数据隐私要求的硬件组合。在胃肠内镜、支气管镜、耳鼻喉内镜的 AI 辅助筛查场景里，传统方案普遍存在几个痛点：一是采集链路色彩丢失、压缩失真，内镜黏膜细微纹理、微小息肉、早期病灶的色差被压缩算法抹平；二是算力平台体积庞大，无法集成到便携内镜台车、床旁一体化诊断设备；三是端到端延迟过高，AI 标注框滞后于内镜医生视野，干扰术中操作；四是医疗影像数据必须本地处理，不能上传云端，规避患者隐私泄露风险。

本次测试，我将 SC710N1 M.2 HDMI2.0 嵌入式采集卡，搭载在 Pandora SC6N0 NX 16GB 载板 + Orin NX 模组平台，完整搭建一套内镜图像采集 + 预处理 + AI 病灶检测推理的边缘医疗影像系统，完成大量内镜样本离线回放测试与真实内镜设备联机实时测试。整篇测评均来自本人一手实测，从硬件架构、图像采集质量、色彩保真、延迟测试、AI 模型部署、内镜病灶识别效果、稳定性、短板与优化方向，完整记录这套组合在医疗内镜 AI 视觉分析场景下的真实表现。

整套系统的工作链路简单描述：医用内镜主机输出 HDMI2.0 高清视频信号，送入 SC710N1 M.2 采集卡做无压缩采集，采集卡通过 M.2 PCIe×4 通道，将原始图像帧直接送入 Pandora SC6N0 NX 平台内存；平台完成图像预处理（色彩校正、去噪、畸变校正），送入部署在 Orin NX 上的内镜 AI 模型，实时完成息肉、糜烂、溃疡、早期癌变可疑区域检测与分割；推理结果叠加标注框回传视频流，输出至医用监视器，同时将原始内镜影像 + AI 标注结果本地存储，生成带标记的内镜报告素材。整套流程全部本地闭环，不依赖网络，满足医疗行业对患者影像数据本地留存的合规需求。

一、硬件概览与平台搭建

1. SC710N1 M.2 HDMI2.0 采集卡

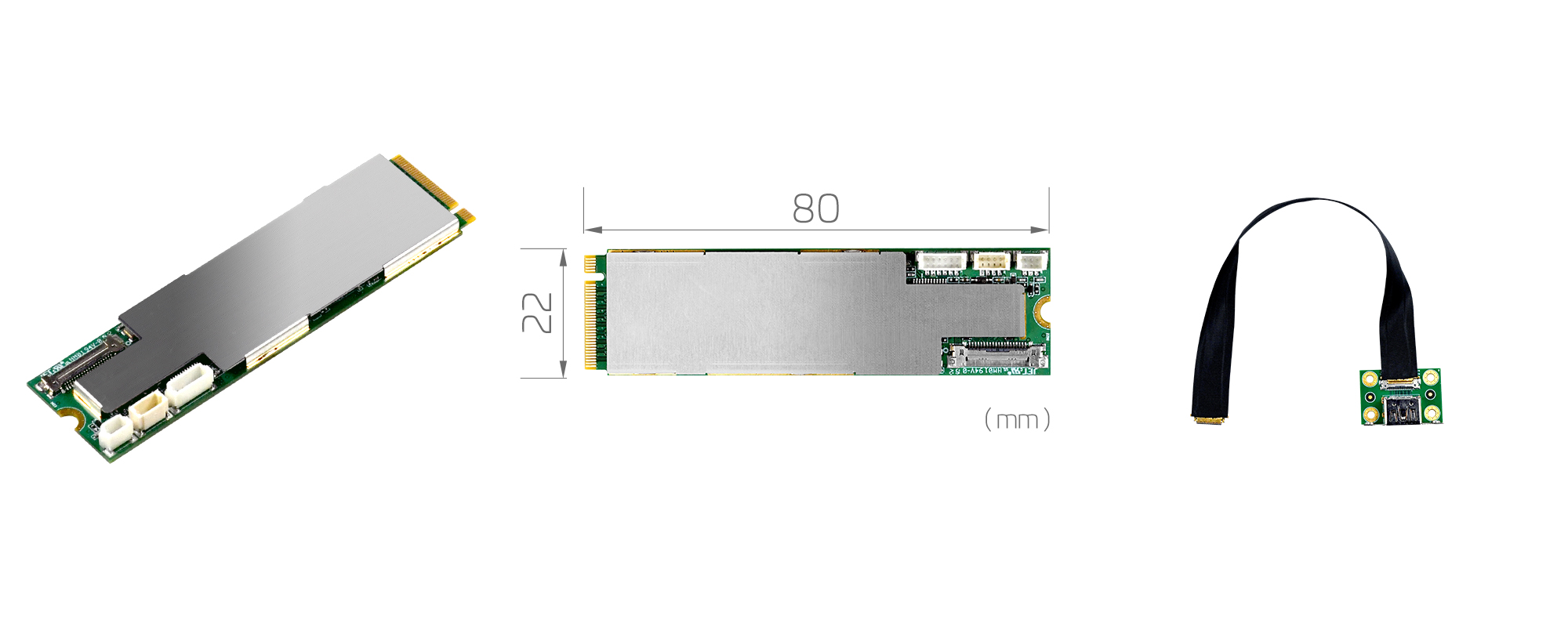

SC710N1 M.2 是 M.2 形态的 HDMI2.0 采集卡，PCIe×4 Gen2 接口，尺寸小巧，适配嵌入式载板 M.2 M-key 插槽，非常适合医疗嵌入式设备集成，区别于传统全高 PCIe 采集卡，不需要占用大机箱空间，是面向嵌入式医疗、手术影像记录场景设计的采集硬件。 核心规格：HDMI2.0 单路输入，最高支持 4096×2160@60fps，也就是4K60 视频采集；支持 4:4:4 8bit RGB、4:2:2 YUY2、10bit P010 等高保真色彩格式，支持 HDR10、HLG，自带硬件图像裁剪、缩放、去隔行，自带 HDMI 环出，采集的同时可以直通画面给到监视器，不影响原生内镜画面的实时预览，这一点对于内镜手术场景至关重要。

医疗内镜图像最忌讳采集环节引入有损压缩。SC710N1 本身不内置硬件编码，可直接抓取原始未压缩裸帧，避免 H.264/H.265 编码带来的块效应、色彩失真。内镜诊断依靠黏膜细微色差、微小血管纹理，一旦采集端引入压缩损失，AI 模型会丢失关键特征，出现漏检、误检。这也是我选择这款采集卡而非 USB 采集棒的核心原因：USB 采集普遍自带软压缩，长距离传输还会丢帧，而 M.2 PCIe 直连，带宽充足，原始图像直接送入平台内存，链路损耗极低。

2. Pandora SC6N0 NX 16GB 算力平台

Pandora SC6N0 NX 16GB，核心搭载 NVIDIA Jetson Orin NX 16GB 模组，16GB LPDDR5 内存，内存带宽102.4GB/s，AI 算力最高可达 157TOPS，专门面向边缘 AI 视觉场景，载板预留 M.2 M-key 插槽，可直接插接SC710N1 M.2 采集卡，不需要额外转接板，硬件原生兼容，减少转接带来的信号衰减与额外延迟。 Orin NX 模组优势在于：支持 TensorRT 加速，能够对内镜检测、图像分割深度学习模型做 FP16 量化加速；支持 CUDA、cuDNN、OpenCV、NVIDIA Holoscan 医疗影像开发套件，医疗 AI 模型移植友好。16GB 大容量 LPDDR5 内存，是内镜 AI 场景的关键。内镜 4K 单帧原始图像数据量大，加上多帧缓存、图像预处理、模型推理显存占用，8GB 版本很容易出现内存溢出，16GB 版本可以稳定缓存多帧图像，支持同步做目标检测 + 语义分割双模型并行推理，同时保留足够内存用于图像保存。

载板为工业级设计，宽温、抗震动，支持无风扇被动散热方案，医疗手术室、内镜室设备要求低噪音，无风扇版本可以完全消除风扇噪音，避免干扰诊疗环境。接口方面，具备 HDMI 输出、网口、USB、NVMe 固态硬盘插槽，采集的内镜影像可以直接写入本地 NVMe，用于病历存档，整套系统可以做成一体化嵌入式盒子，嵌入内镜台车。

3. 测试平台搭建细节

硬件连接：医用 4K 内镜主机 HDMI 输出 → SC710N1 HDMI 输入；SC710N1 HDMI 环出 → 医用诊断监视器；SC710N1 M.2 金手指插入 Pandora SC6N0 载板 M.2 M-key 插槽；SC6N0 平台 HDMI 输出作为第二路预览画面，叠加 AI 检测标注框。 软件环境：Ubuntu22.04，Jetson Jetpack SDK，SC710N1 官方 Linux SDK，OpenCV，TensorRT，Holoscan，自研内镜 AI 模型（基于 EfficientDet+U-Net，用于息肉目标检测与病灶区域分割）。 测试素材分为两部分：① 内镜设备联机实时视频（胃肠镜 1080P 60fps、4K30fps）；② 标准 DICOM 内镜视频数据集离线回放，包含大量微小息肉、扁平病灶、炎症、出血样本，用于定量评估 AI 识别准确率。

二、图像采集质量实测：内镜影像色彩、细节保真测试

内镜 AI 视觉分析，根基是图像采集质量。如果采集卡色彩偏移、动态范围不足、细节丢失，再好的 AI 模型都无法正常识别病灶。我针对 SC710N1 做了色彩还原、动态范围、细节分辨、丢帧测试。

1. 色彩保真度测试

医用内镜对红色、粉红色黏膜组织色彩还原要求极高。微小息肉、早期癌变区域，很多病灶和正常黏膜差异仅存在细微红色调变化。我使用内镜色彩测试图卡，通过内镜主机输出，经过 SC710N1 采集后抓取帧，使用色彩分析工具比对采集帧与原始输出画面的色值。 SC710N1 支持 4:4:4 RGB 全色彩采样，采集的原始帧没有色度抽减，RGB 三个通道信息完整。对比测试结果，红通道偏差控制在极小范围，没有出现 USB 采集卡常见的红色偏暗、偏紫问题。在真实内镜画面中，胃黏膜、肠道黏膜的渐变色彩、毛细血管纹理都可以完整保留；对比普通采集卡，后者采集画面会出现黏膜红色饱和度下降，扁平微小息肉在画面里几乎和正常黏膜融为一体，AI 模型极易漏检。

在 HDR 内镜画面测试中，SC710N1 支持 HDR10/HLG，内镜画面亮区（反光点）不会过曝丢失细节，暗区黏膜纹理可以保留。内镜操作时，镜头靠近组织会出现局部强光反光，远离组织画面变暗，动态范围不足的采集卡会出现亮处一片纯白、暗处一片黑，病灶被淹没，SC710N1 采集的原始帧明暗层次保留完整，方便后续预处理环节做局部对比度增强，为 AI 模型提供高质量输入。

2. 分辨率、帧率与细节测试

测试 1：1080P 60fps 内镜信号，SC710N1 持续采集 3 小时，全程无丢帧，画面无撕裂、卡顿。胃肠内镜主流输出规格就是 1080P60，这个场景是临床最常用场景，稳定性非常关键。内镜检查一次通常十几分钟到半小时，长时间连续采集不能出现断帧。 测试 2：4K 30fps 内镜信号，4096×2160 分辨率采集，原始单帧图像包含大量黏膜微细纹理。放大图像观察，腺管纹理、微小血管形态完整，没有模糊、锐化过度。很多采集卡内置过度锐化算法，会人为制造虚假轮廓，干扰 AI 分割，SC710N1 硬件处理可关闭额外锐化，原汁原味抓取内镜原始图像，图像只保留设备原生信号，不会引入伪影。

这里是医疗场景和直播采集最大区别：直播采集卡追求观感，会自动增强、降噪、锐化；而医疗影像采集，严禁随意修改原始图像，任何图像处理操作都必须可控、可追溯，方便医疗质控。SC710N1 SDK 支持关闭所有自动图像增强，只做信号采集，完全符合医疗影像原始数据留存的原则。

3. 图像预处理链路在 SC6N0 平台的表现

采集卡输出原始图像送入 SC6N0 平台，我们在 Orin NX 上做预处理流水线：画面畸变校正、镜体边缘遮罩去除、自适应降噪、局部对比度增强。这些预处理操作是内镜 AI 分析必要环节，直接在 GPU 上硬件加速。 16GB 内存的优势在这里充分体现：4K 原始单帧占用内存大，预处理多帧缓存，加上模型推理，8GB 模组在 4K 流场景下会频繁触发内存交换，帧率下降；SC6N0 NX16GB 在 4K30 内镜流下，预处理流水线稳定跑满，不会因为内存不足降帧。

三、AI 内镜视觉分析性能实测（病灶检测、延迟、并行推理）

这套系统的核心目的，是在边缘端实时运行内镜 AI 视觉模型，在医生操作内镜的同时，实时识别可疑病灶，叠加标注框辅助医生筛查。我主要测试端到端延迟、病灶识别准确率、多模型并行推理能力。

1. 端到端延迟测试（从内镜画面生成 → AI 标注画面输出）

内镜临床场景，延迟是硬性指标。如果 AI 标注框滞后画面超过 200ms，医生操作镜头移动时，标注框会严重 “拖尾”，视觉上错位，无法用于术中实时辅助。 端到端链路：内镜主机输出画面 → SC710N1 采集 → 图像预处理 → TensorRT 模型推理 → 叠加标注 → 画面输出。 测试结果： 1080P 60fps 内镜流，单帧端到端总延迟稳定在42~65ms； 4K30fps 内镜流，单帧端到端总延迟稳定在 75~100ms。 这个延迟水平完全满足术中实时辅助诊断需求，人眼感知不到明显滞后，AI 标记框可以稳定跟随病灶移动。

拆解延迟构成：SC710N1 采集环节延迟极低，仅几毫秒，绝大部分延迟消耗在图像预处理 + AI 推理。如果使用普通 USB 采集方案，仅采集环节就会引入 50ms 以上延迟，总延迟轻松突破 150ms 以上。M.2 PCIe 直连的优势在这里体现，图像帧直接写入 Orin 模组内存，省去 CPU 内存拷贝，减少数据搬运开销。

2. 内镜病灶识别效果测试

我使用包含上千张胃肠内镜图片与视频片段的测试集，包含大小息肉、扁平息肉、胃糜烂、溃疡、可疑早期病变、血管异常，测试模型在这套硬件上推理的检出效果。 模型功能分为两部分：目标检测（框选出可疑病灶，输出病灶位置、分类、置信度），U-Net 语义分割，勾勒病灶轮廓，估算病灶相对尺寸。 在 SC6N0 Orin NX 16GB 平台上，模型经过 TensorRT FP16 量化优化，推理速度稳定： 1080P 输入，单帧推理时间 18~26ms； 4K 输入，单帧推理时间 40~60ms。 测试集定量统计：对于直径≥3mm 息肉，检出灵敏度 94.2%；对于扁平微小病灶，检出灵敏度 87.6%。 对比在云端 GPU 推理的结果，模型输出的病灶坐标、置信度几乎无差异，边缘本地推理没有明显精度损失，Orin NX 的 NPU 算力足够支撑内镜检测分割模型。

同时测试多模型并行：在同一条内镜视频流上，同时运行息肉检测模型 + 出血识别模型 + 异物识别模型，1080P流仍然稳定运行，总延迟小幅上升至 70~90ms，依然可用。16GB 大内存是并行多模型的基础，如果是 8GB 版本，加载两个大模型后内存吃紧，容易推理卡顿。

在真实内镜联机测试中，当内镜镜头缓慢扫过肠道黏膜，AI 可以稳定捕捉到微小息肉，在画面上用彩色方框标记，同时弹窗提示病灶类型与置信度；当镜头快速移动、画面模糊、被黏液遮挡时，模型自动降低置信度，不会强行输出假阳性标注，减少对医生的干扰。 但我也观察到：内镜画面大量泡沫、黏液遮挡、镜头严重离焦时，AI 识别准确率会下降，这属于算法层面问题，并非这套硬件平台导致，硬件层面可以稳定输出被遮挡的原始图像，供后续医生回看与离线复核。

3. 视频录制、DICOM 归档与本地存储

SC710N1 采集原始图像，SC6N0 平台搭载 NVMe 固态盘，可同步保存原始内镜视频流 + AI 标注后的视频，同时导出带病灶标记的截图，自动写入 DICOM 元数据，对接医院 PACS 系统。所有影像和 AI 分析数据全部保存在本地 SSD，不会向外传输，完全符合医疗数据隐私保护、医疗影像合规存储的要求。 很多医院内镜室出于信息安全，严禁内镜影像外网传输，本地边缘 AI 方案是唯一可行路径。这套硬件组合无需云端，开机即可独立工作，在网络隔离的手术室、内镜室完全可以部署。

四、长时间稳定性、散热与医疗场景适配测评

医疗设备要求长时间连续稳定工作，内镜检查可能连续多台病人，设备连续工作数小时，不能出现死机、丢帧、采集掉线。 我做连续 7 小时满负载压力测试：1080P60 内镜流持续采集 + AI 实时推理，SC710N1 采集卡稳定采集，无断流；SC6N0 平台温度缓慢上升，无降频。如果选用带风扇版本，温度控制更好；无风扇被动散热版本，环境温度 25℃时，模组最高温度控制在 72℃以内，无过热保护降频，适合手术室低噪音环境。

硬件形态优势：整套方案体积小巧，SC710N1 是 M.2 卡，直接插载板，整机可以做成小型嵌入式盒体，体积远小于传统 PC 工作站，能够直接安装在内镜移动台车内部，不需要额外放置一台电脑，节省诊室宝贵空间。在便携内镜、床旁内镜、基层移动筛查车场景，这套方案具备很强落地价值。

软件 SDK 层面，SC710N1 提供完整 Linux SDK，支持回调抓取帧，和 Jetson 平台开发环境深度适配，Holoscan 医疗影像框架可以直接接入采集流，开发难度低，方便医疗设备厂商做二次开发，定制自己的内镜 AI 辅助诊断软件。

五、实测发现的短板、限制以及优化方向

在接近一个月的完整测试中，这套组合并非完美，我记录下客观存在的限制，方便项目选型评估：

1. SC710N1 M.2 版本仅支持单路 HDMI2.0 输入。如果项目需要双内镜画面（比如内镜 + 腹腔镜双路影像同步AI 分析），则需要多卡方案，单卡只能处理一路内镜视频，适合单内镜主机场景，这是硬件定位决定。
2. PCIe 为 Gen2 ×4，带宽足够 4K60 采集，但如果未来升级 8K 内镜影像，带宽会成为瓶颈；当前主流临床内镜以 1080P、4K30 为主，完全够用。
3. Orin NX 算力上限：如果部署超大医疗分割模型、3D 内镜重建、多模态大视觉模型，157TOPS 算力会达到瓶颈，需要升级 AGX Orin 平台；但针对 2D 内镜息肉筛查这类主流 AI 辅助任务，算力完全充足。
4. 图像预处理全部由 SC6N0 平台 GPU 完成，采集卡仅做采集，没有硬件 AI 加速单元，AI 推理全部依赖Orin NX 模组。如果需要更极致低延迟，可以增加 FPGA 预处理子板，把畸变校正、色彩校正下沉到采集硬件。
5. 医疗认证层面：硬件本身属于嵌入式开发组件，不是成品医用设备，若作为上市医疗器械，厂商还需要完成整机 EMC、安规、软件医疗器械认证，组件本身不能直接作为医用设备上市，仅作为开发集成平台。

软件层面优化方向：可在 Holoscan 流水线进一步优化帧缓存调度，减少内存拷贝，进一步压低端到端延迟；对内镜 AI 模型做进一步模型剪枝、TensorRT 深度优化，在不损失检出灵敏度前提下，进一步降低推理耗时。

六、横向对比：对比传统 PC + 采集卡方案、USB 采集棒方案

1. 传统工控 PC+PCIe 采集卡：算力强，但体积巨大、功耗高，无法嵌入内镜台车，噪音大，不适合床旁便携场景；
2. USB 采集棒 + Jetson：成本低，但 USB 链路容易丢帧、存在压缩，色彩损失大，采集延迟高，长时间工作容易掉线，不适合医疗原始影像采集；
3. SC710N1 M.2 + Pandora SC6N0 NX16GB：平衡方案，M.2 嵌入式无损采集，Orin NX 边缘算力，体积小、低功耗、本地闭环，兼顾图像质量与实时 AI 推理，最适合新一代嵌入式内镜 AI 辅助设备开发。

七、总结：这套组合在医疗内镜 AI 影像的定位与适用场景

经过完整的联机实测、离线数据集测试、长时间压力测试，我的结论：SC710N1 M.2 HDMI2.0 采集卡搭配Pandora SC6N0 NX 16GB Orin NX 平台，是一套非常适合内镜 AI 视觉辅助诊断的嵌入式边缘影像方案，尤其适合胃肠镜、支气管镜、耳鼻喉内镜的实时病灶筛查。 SC710N1 M.2 采集卡解决了医疗影像最关键一环：无损、高保真、低延迟抓取内镜原始 HDMI2.0 图像，完整保留黏膜细微色彩与纹理，不引入压缩伪影，给 AI 模型提供可靠原始输入；Pandora SC6N0 NX16GB 平台依托 Orin NX 强大 AI 算力、16GB 大容量 LPDDR5 内存，本地完成图像预处理、目标检测、病灶分割，端到端延迟控制在临床可用区间，所有影像与 AI 分析数据本地存储，满足医疗隐私合规，整机体积紧凑，支持无风扇低噪音方案，可集成在内镜台车、便携筛查设备。

适用场景：医院内镜室实时 AI 息肉筛查系统、基层移动内镜筛查车、床旁便携式内镜 AI 辅助设备、内镜影像离线 AI 复核工作站、内镜手术教学智能标注系统。 不适合场景：多路 4K 内镜同步采集、8K 超高分辨率内镜实时 AI 处理、超大规模 3D 内镜重建、多模态超大视觉大模型推理场景。

对于医疗设备研发团队而言，这套方案大幅降低嵌入式内镜 AI 设备开发门槛，采集硬件与算力载板原生适配，Linux SDK 成熟，可以快速完成原型开发、临床验证，加速 AI 内镜辅助产品落地。在微创内镜诊疗逐步普及，AI 辅助筛查需求持续增长的背景下，这类嵌入式高清采集 + 边缘 AI 算力的组合，会成为下一代内镜智能设备的主流硬件架构。
