0 修复

0-1 斜视点云估计
  • 回顾上一期，传统 PCA + OBB 方案失效的根因是斜视
    • 视角一倾斜，物体侧面的点就混进点云，把协方差从面内分布拉向竖直分布
    • 最小方差轴因此偏离物体的竖直轴，指向点云缺失的背面方向
  • 后来我回去查阅了一些资料，其实这个问题完全可以避免
    • 办法有两个：一是把物体往机械臂方向挪一点，让相机接近正俯视；二是像上一期那样，让机械臂主动移到物体正上方再扫描
    • 本期我们用前面一种，直接修改 Gazebo 里物体的摆放
  • 改动很小，三个物体整体沿 x 向机械臂方向内收 0.10 m，y、z 都不动：
# pick_place.world：三个物体整体内收 0.10 m，y 与 z 保持不变
# 红：0.46 -> 0.36    绿：0.52 -> 0.42    蓝：0.56 -> 0.46
sed -i \
  -e 's|<pose>0.46 -0.10 0.220 0 0 0</pose>|<pose>0.36 -0.10 0.220 0 0 0</pose>|' \
  -e 's|<pose>0.52 0.09 0.240 0 0 0</pose>|<pose>0.42 0.09 0.240 0 0 0</pose>|' \
  -e 's|<pose>0.56 -0.03 0.225 0 0 0</pose>|<pose>0.46 -0.03 0.225 0 0 0</pose>|' \
  src/panda_gazebo_bringup/config/pick_place.world

# 确认三个物体的位姿
grep -E '<pose>0\.(36|42|46)' src/panda_gazebo_bringup/config/pick_place.world

  • 判断当前文件是新值还是旧值要看下面那条 grep 的内容：输出三行 0.36 / 0.42 / 0.46 说明已经是新值（这一步可以跳过）；输出三行 0.46 / 0.52 / 0.56 才需要跑上面的 sed

  • 这个距离不是随便定的，两头都有约束：

    • 下限：panda_link8 停在 x = 0.307，夹爪就吊在那里，物体收到 x < 0.35 会被自己的手挡住
    • 上限：相机在 x = 0.385，物体离光轴越远，斜视越明显

  • 内收 0.10 m 之后，离轴角从原来的 11° ~ 26° 降到 4° ~ 12°，基本接近正俯视，物体在图像里几乎只剩顶面可见

  • 改完记得重启一次 Gazebo，因为 pick_place.world 只在启动时读一次

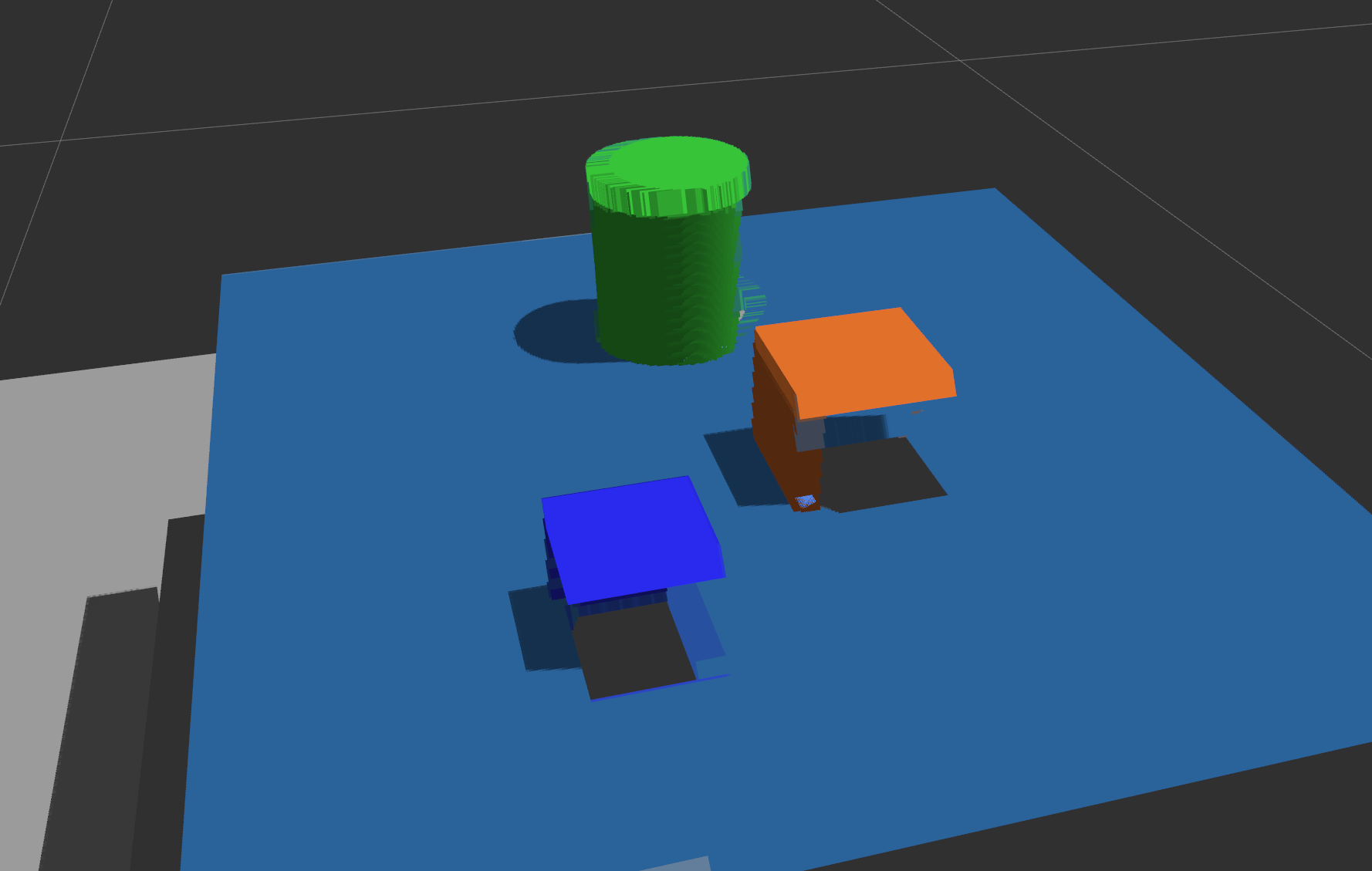

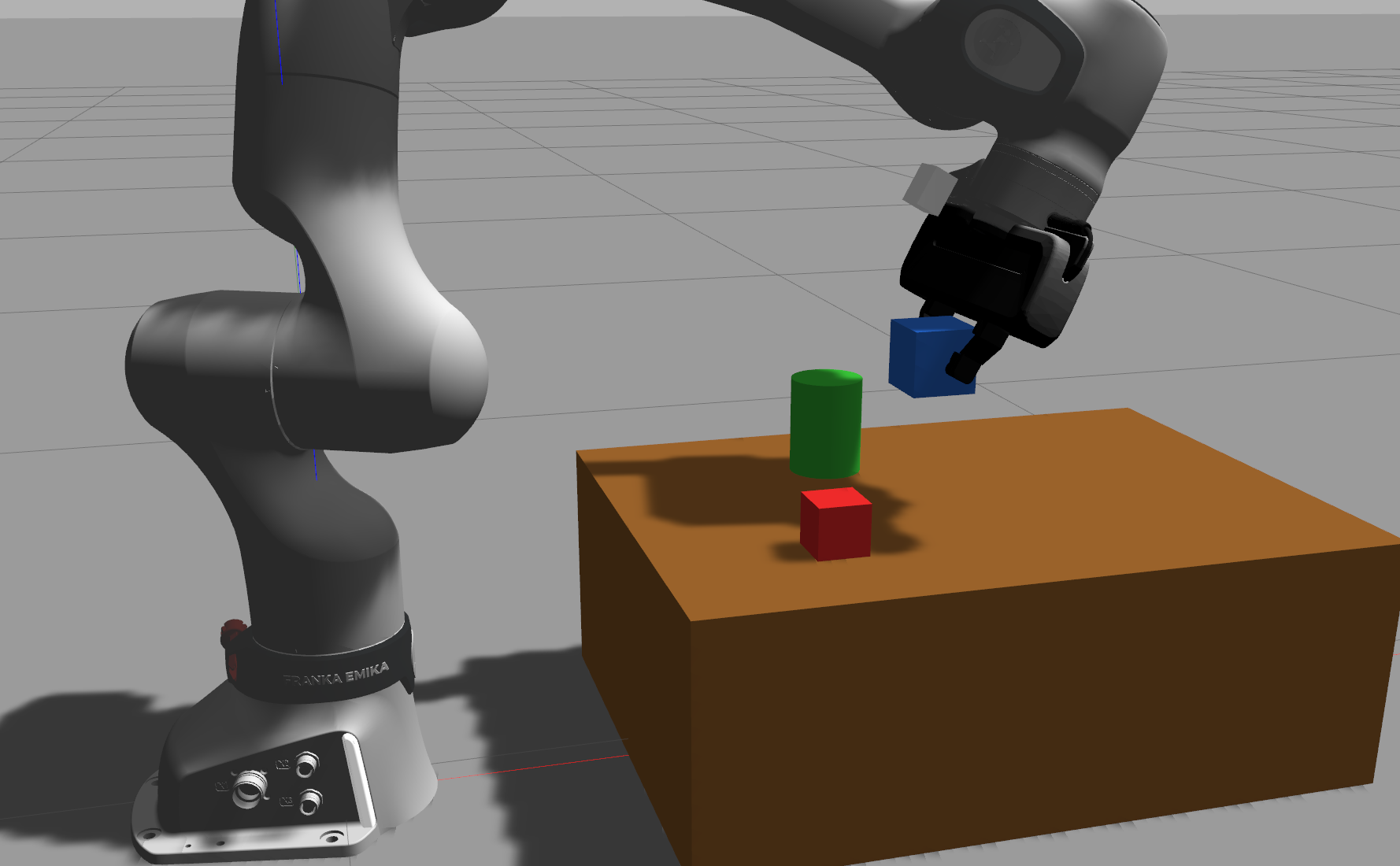

    请添加图片描述

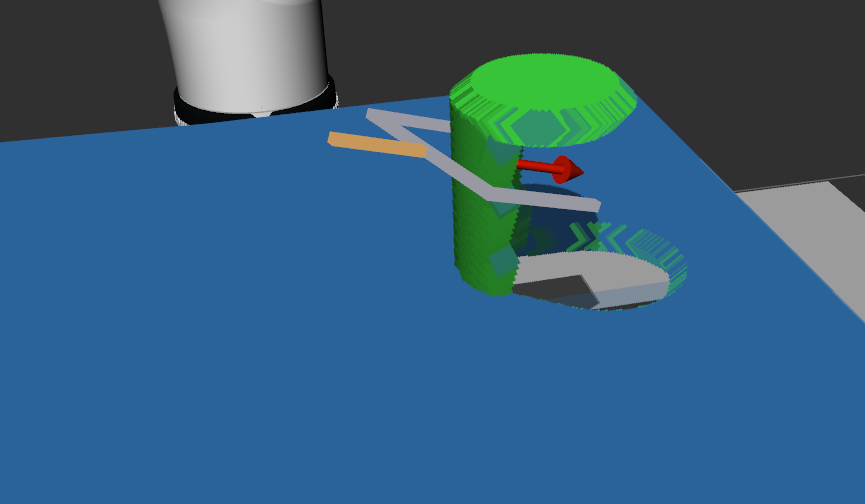

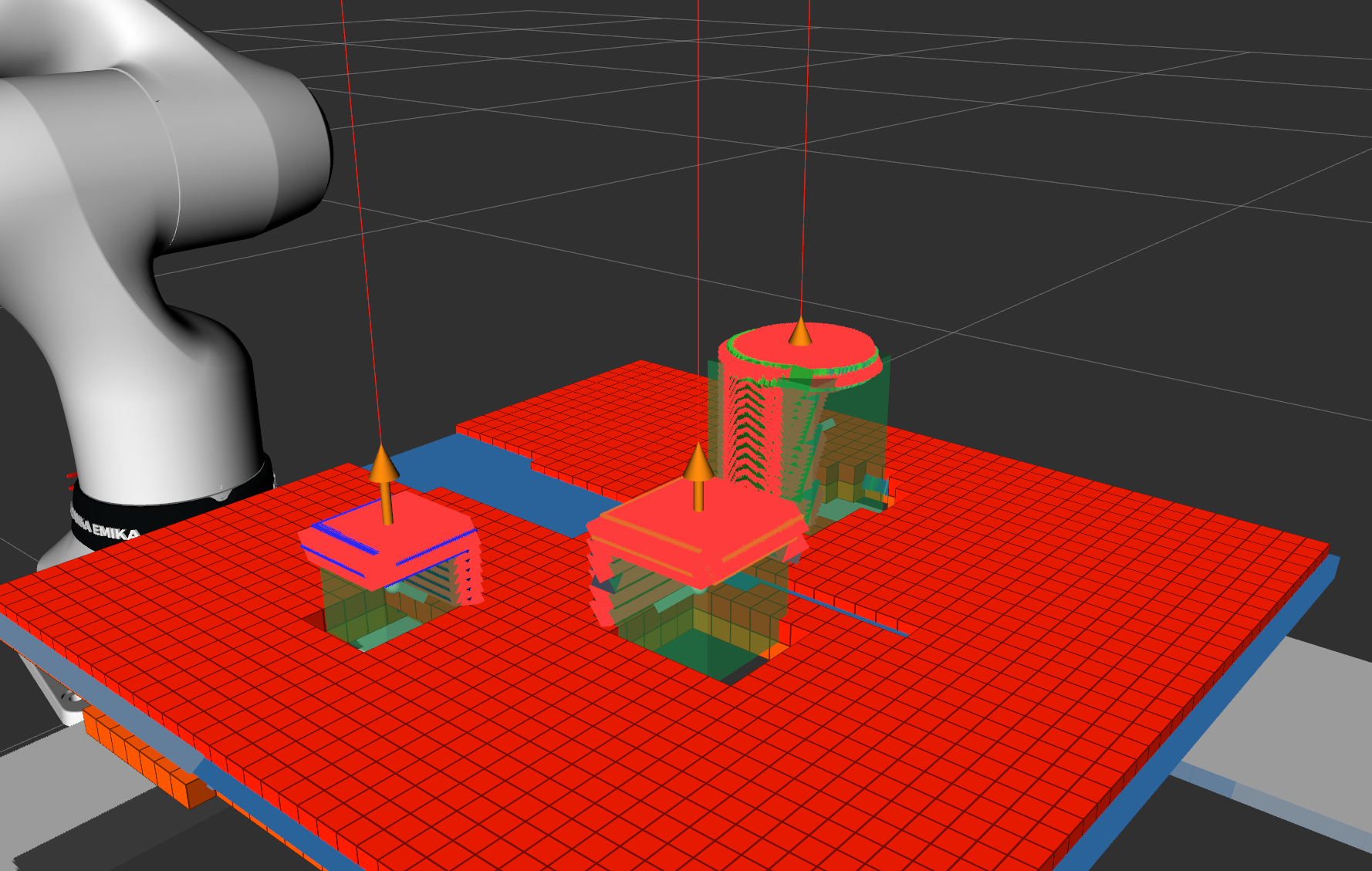

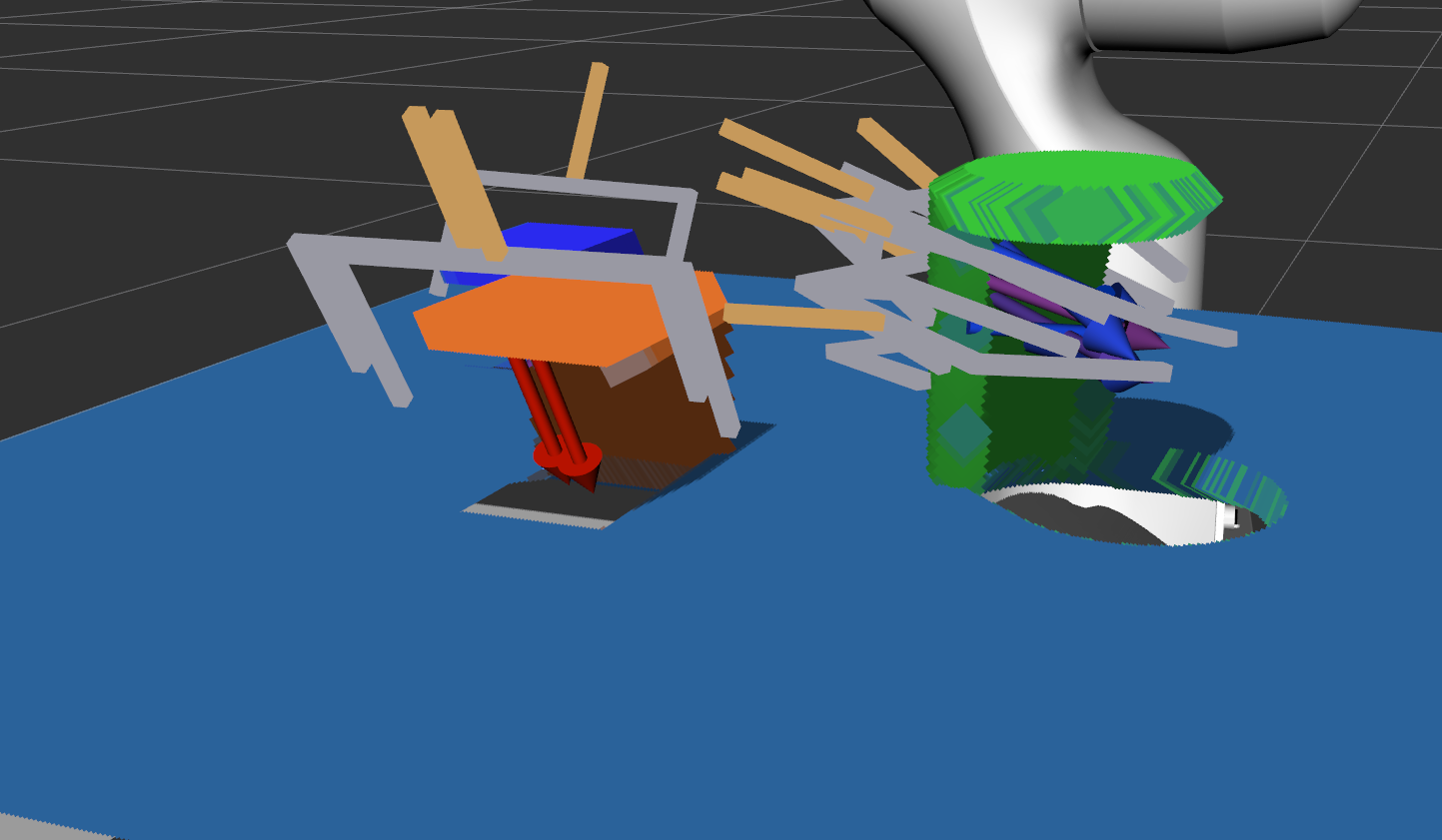

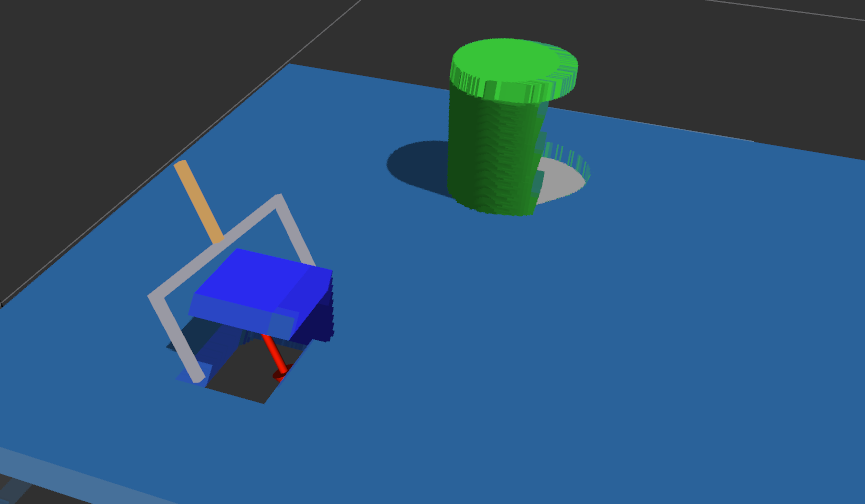

  • 可以看到现在物体的点云更加明确了，PCA + OBB 的方案也更加清晰

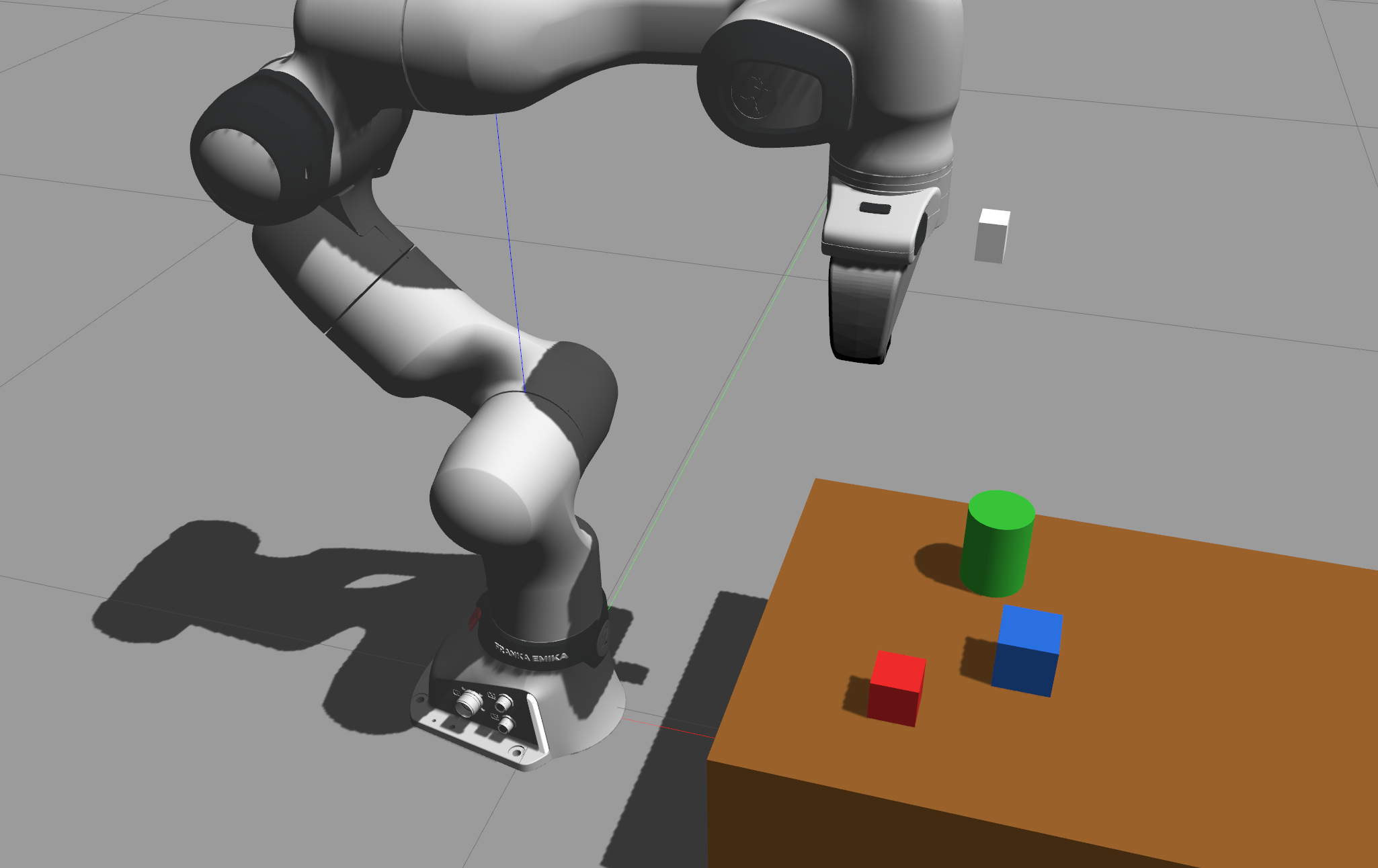

请添加图片描述
请添加图片描述

  • 因为这个问题同样会影响到本期要使用的 GraspNet，所以必须先说明
0-2 moveit2默认规划器配置失误
  • 由于我们前几期配置的问题，panda_arm 这个关节组其实一直没有配默认规划器
  • 前几期的 launch 里都写了这一行，三条 pipeline 确实都装进来了：
.planning_pipelines(pipelines=['ompl', 'chomp', 'pilz_industrial_motion_planner'])
  • 但"装进来"不等于"选对了"。每个关节组到底用哪条配置，写在 ompl_planning.yaml 的 default_planner_config 里，而本工作区用的 moveit_resources_panda 里连这一项都没有 —— 整个文件搜不到这个键，不是"写了但是空值"：
# moveit_resources_panda_moveit_config/config/ompl_planning.yaml
panda_arm:
  planner_configs:          # 这里列了二十多个可选项
    - SBLkConfigDefault
    - RRTConnectkConfigDefault
    - RRTstarkConfigDefault
    # ... 省略其余
  # 注意：下面没有 default_planner_config 这一行
  • 缺了它，MoveIt 会自己补一个 —— 名字就叫 panda_arm，类型 geometric::RRTConnect
    • 也就是说，前几期所有 setPoseTarget 加 plan() 的动作，实际跑的都是 RRTConnect
    • 而 RRTConnect 是关节空间采样规划器，它的代价函数是关节空间里的路径长度，里面没有"末端走直线"这一项
      • 导致所有路径都是接出来的，不是优化出来的 —— 某些关节来回摆、肘部乱翻都是允许的，而且它是随机的：同样两个点，每次跑出来的关节轨迹都不一样
  • 所以我们替换为 PILZ 的 LIN。先简短介绍一下这个规划器：
    • PILZ 是 MoveIt 里的工业运动规划插件包，实现的是工业机器人常见的那几条运动指令，常用的有三种：PTP（点到点，不保证末端轨迹）、LIN（笛卡尔直线）、CIRC（圆弧）
    • LIN 的做法是：在两个位姿之间按直线插值出一串笛卡尔路点，再对每个路点求逆解，最后把逆解串成一条关节轨迹
    • 所以它的结果对"末端走什么形状"是有约束的，这正是我们要的

说人话：RRTConnect 只管"能不能到达"，LIN 还管"路上走成什么样"

  • 因此我们要对这个做修改，核心部分就是把 pipeline 与 planner 从"靠默认值"改成"由调用方明确指定"：
// grasp_run_node.cpp —— 一段运动跑哪条 pipeline、哪个 planner，由调用方传进来
// 不在这里按 stage 名字猜：一段运动只能有一个设置点，否则谁后设谁生效。
void selectPlanner(const std::string & pipeline, const std::string & planner)
{
  move_group_->setPlanningPipelineId(pipeline);
  move_group_->setPlannerId(planner);
}
  • 配合参数文件里的两组选择：
# grasp_run_params.yaml
# 自由空间转移用的 pipeline/planner。
# free_planner 留空是故意的，不是漏填：planner_id 为空时 OMPL 会退回该组的默认配置，
# 也就是上面 MoveIt 自己补的那个 RRTConnect。
free_pipeline: ompl
free_planner: ""

# 推进/抬升用的 pipeline/planner。PILZ 的 LIN = 笛卡尔直线。
linear_pipeline: pilz_industrial_motion_planner
linear_planner: LIN
  • 第 5 章新实现的 grasp_run 从实现上就完全避免了这个问题：它不依赖组默认配置，每一段动作在发起规划前都显式设一次 pipeline 与 planner
    • 所以这条修复落在本节点自己身上：每一段运动都由它显式指定 pipeline 与 planner，moveit_resources_panda 的 yaml 则原样不动
  • 详细的取舍（为什么只换这两段、为什么换 OMPL 里别的 planner 没用）写在 5-3 节

1 6D Grasp Pose Estimation

1-1 介绍
  • 6D Grasp Pose Estimation（6D 抓取位姿估计），指的是从 RGB-D 图像或点云中，直接预测出平行夹爪在三维空间里可执行的抓取位姿
  • 对平行夹爪而言，一个 grasp 可以表示为四元组：

G = ( R , t , w , d ) G = (R, t, w, d) G=(R,t,w,d)

  • 以防你忘记：
    • R ∈ S O ( 3 ) R \in SO(3) R∈SO(3)：夹爪的旋转，也就是"以什么姿态下爪"
    • t ∈ R 3 t \in \mathbb{R}^3 t∈R3：夹爪的位置，也就是"在哪里下爪"
    • w w w：夹爪张开宽度
    • d d d：抓取深度，也就是手指能从接触面往里插多深
  • 其中 ( R , t ) ∈ S E ( 3 ) (R, t) \in SE(3) (R,t)∈SE(3) 就是标准的刚体位姿
  • 因此所谓的 6D，指的是：

3 D   p o s i t i o n ⏟ t + 3 D   o r i e n t a t i o n ⏟ R \underbrace{3D\ position}_{t} + \underbrace{3D\ orientation}_{R} t 3D position​​+R 3D orientation​​

注意：6D 指的是位姿的 6 个自由度，而不是说输入是 6 维数据。输入依然是一整片点云，输出才是 6D 位姿。

  • 这里的 R R R 有一个必须提前讲清的约定，后面所有代码都按它来读：
列含义说明
第 0 列approach 轴夹爪的进刀方向，指向物体内部
第 1 列closing 轴两指闭合方向，张开宽度 w w w 量的就是这一轴
第 2 列指厚方向夹爪的厚度方向，与另两轴构成右手系

说人话： R R R 的第 0 列就是"从哪边下手"，第 1 列就是"两个手指往哪个方向合拢"，而位置 t t t 是接触点，不是法兰中心。

  • 这三列是两两正交的。closing 和指厚这两列都垂直于 approach，且彼此垂直
  • 如果这三列的顺序出错，会让"真夹爪绕 approach 轴滚 90 度
1-2 区别于 Object Pose
1-2-1 Object Pose
  • 描述：物体自身坐标系相对于参考坐标系的位置和姿态
  • 写成数学形式就是：

T o b j w o r l d ∈ S E ( 3 ) T_{obj}^{world} \in SE(3) Tobjworld​∈SE(3)

  • 它回答的是"物体在哪、朝哪"，与用什么样的夹爪无关

说人话：Object Pose 描述的是"这个东西摆成什么样"

1-2-2 Grasp Pose
  • 描述：机械夹爪应该以什么位置和姿态接近并抓取物体
  • 它回答的是"手该往哪放"，与物体自身的坐标系没有必然关系

说人话：Grasp Pose 描述的是"我的手该摆成什么样"

  • 两者的区别可以列成一张表：
对比项Object PoseGrasp Pose
描述对象物体自身的坐标系夹爪的坐标系
数量一个物体一个一个物体通常有多个
是否依赖夹爪几何不依赖强依赖（指长、最大开口）
由谁解出来位姿估计抓取检测

一个物体通常可以存在多个 Grasp Pose，也就是一个 Object Pose 可以对应多个可行的 Grasp Pose

  • 这一点在工程上很关键：物体只需要被定位一次，但抓取要反复挑，所以这两件事必须分开做
1-3 从物体几何到抓取位姿
  • 上一期的做法可以概括为"先有几何，再算位姿"：先用顺序 RANSAC 加 DBSCAN 分出物体点云，再用 PCA 加扫描得到 OBB，最后从 OBB 的三根轴里挑一根当作 approach 方向
  • 这条链路有一个绕不开的代价：approach 被锁死在物体自身的对称轴上
    • 圆柱就只能从正上方压下去，侧着夹这条路根本走不到
    • 夹爪自身的几何（指长、最大开口）不参与决策，只有拿到位姿之后才在 grasp_execute 里被发现"这个抓不了"
  • 学习式方法换了个思路：不再显式恢复物体几何，而是把整片点云喂进网络，让网络逐点回归出"如果就在这里下爪，approach 朝哪、张开多大、这个抓取有多好"

说人话：传统法是"先量清楚物体的尺寸，再决定怎么夹"；学习式是"看一眼点云，直接告诉你几个能夹的地方和各自的夹法"

2 GraspNet

2-1 介绍

在这里插入图片描述

  • GraspNet 是 2020 年 CVPR 的工作，由上海交通大学发布，包含三部分：一个大规模数据集 GraspNet-1Billion、一套评测 benchmark，以及一个 baseline 方法，它面向的是从 RGB-D 或点云中预测机器人抓取位姿的问题

核心目标可以概括为：输入一片点云，输出一组候选的 6-DoF 抓取位姿以及每个位姿的质量评分

  • 本期部署的是官方 baseline（graspnet-baseline）加 RealSense 版预训练权重，不重新训练
2-2 GraspNet的作用
  • 输入输出可以讲得很具体，因为本期代码就是按这个格式对接的：
    • 输入：相机帧下的一片点云，采到 20000 个点，每个点是未归一化的 XYZ（单位米）
    • 输出：一个 GraspGroup，每一行 17 个数
  • 这 17 个数的排布（graspnetAPI 的约定）如下表：
序号字段含义
0score质量分
1width夹爪张开宽度（m）
2height夹爪指厚，固定 0.02
3depth抓取深度（m）
4 ~ 12rotation_matrix R R R 按行展开的 9 个数
13 ~ 15translation接触点 t t t（m）
16object_id物体编号，baseline 里恒为 -1
  • 表里有三个字段值得单独说一句：
    • height 恒为 0.02 —— 这是一个写死的常量，网络不预测它，因为平行夹爪的指厚本来就与物体无关
    • object_id 恒为 -1，因为 baseline 做的是无物体标签的抓取检测，它根本不知道场景里有几个物体
    • width 不能当物体的真实宽度用：数据集里有一部分抓取的宽度是按夹爪的常用开口标注的，标注者并没有逐个去量物体，所以网络回归出来的是"标注习惯"而不是几何宽度（展开见 2-4-3 节）
  • 在代码里，这 17 个数是 pred_decode 拼出来的：
# models/graspnet.py —— pred_decode 的最后一步
grasp_height = 0.02 * torch.ones_like(grasp_score)
obj_ids = -1 * torch.ones_like(grasp_score)
grasp_preds.append(torch.cat([grasp_score, grasp_width, grasp_height, grasp_depth,
                              rotation_matrix, grasp_center, obj_ids], axis=-1))
2-3 为什么一个物体要预测很多 grasp
  • 因为一个物体通常存在多个合理的抓取方式：
    • 正方体六个面都能抓
    • 圆柱既可以侧面夹，也可以从顶上压
    • 同一个面上把夹爪转个角度，也还是能夹
  • 这就是为什么 GraspNet 输出的本质是 Grasp Proposal，而不是一个确定的答案
  • 更实际的原因是：单点预测没有容错
    • 网络在种子点上回归出的 approach 只保证几何上合理，不保证机械臂能到达、也不保证不撞桌子
    • 给出一批候选，后面才有用碰撞检测、NMS 这些手段去筛的余地

说人话：一次只报一个答案，报错了就没得救；报一批，才有后面挑挑拣拣的机会

  • 这里顺带说明一下 score 的性质：它是 grasp_score 乘上归一化容差之后的回归值，可以大于 1，因此并不具备概率的含义
    • 概率不会超过 1，也不会由这样两项相乘得来；训练时它是拿去做回归的目标，不是分类层的输出
  • 更要紧的是，它的绝对水平取决于这一帧的输入分布：点云密度、物体大小、视角、遮挡，都会把这一帧的所有分数整体抬高或压低
    • 所以排序、取 top-K 必须在同一帧内做，跨帧比大小没有意义
    • 因此也不能设一个绝对阈值当门槛（比如"大于 0.8 才抓"），这个数换一帧、换一个场景就不再成立
    • 更不能把它当置信度去加权、去融合多帧

说人话：这一帧里的分数只在这一帧里能排座次；出了这一帧，0.7 与 0.8 谁高谁低说明不了什么

2-4 网络结构与抓取候选生成
  • baseline 的网络分成两级，代码里对应 GraspNetStage1 与 GraspNetStage2：
级模块作用
Stage 1Pointnet2Backbone + ApproachNet抽特征，逐点判断"这里能不能抓"，并选一个 approach 视角
Stage 2CloudCrop + OperationNet + ToleranceNet在种子点的局部圆柱里回归具体抓取参数
2-4-1 Point Cloud Feature Extraction
  • 特征提取用的是 PointNet++，四层 SA（Set Abstraction）逐级降采样：
层点数球半径（m）邻域点数
sa120480.0464
sa210240.1032
sa35120.2016
sa42560.3016
  • 之后走一次 FP（Feature Propagation）把特征传回 sa2 的那 1024 个点，这 1024 个点就是后续的种子点
    • 为什么是 sa2 而不是更浅的层：种子点要足够密才能覆盖小物体，但又要足够少，才不至于让后面的圆柱采样把显存撑爆

说人话：这四层做的事就是"从两万个点里挑出一千个代表点，每个代表点带一段能描述它周围形状的特征"

2-4-2 Grasp Prediction
  • 拿到种子点特征之后，网络在每个种子点上做两件事：
    • ApproachNet：输出 objectness（这个点能不能抓）与 view_score（300 个候选视角各自的分数），取分数最高的那个视角当作 approach 方向
    • CloudCrop：以种子点为中心，沿选中的 approach 方向划一个半径 0.05 m 的圆柱，按 [0.01, 0.02, 0.03, 0.04] 四个深度切成四层，每层采 64 个点
  • 圆柱里采到的点再送进 OperationNet 与 ToleranceNet，输出：
    • 面内旋转角分成 12 类，宽度、容差按角度一起回归
    • 深度分成 4 类，正对应上面那四个深度层

说人话：先在每个点上选一个"从哪个方向伸手"的视角，再在这个方向的圆柱空间里量一下"手指张多开、伸多深、转多少度"

  • 这一步也解释了网络输出为什么天然是"逐点一组"的：每个种子点先选出唯一一个最可信的视角，再在其中取角度与深度的最大值，所以每个种子点最后最多只留下一个候选 —— 1024 个种子点，候选数的上限就是 1024
2-4-3 Grasp Proposal Processing
  • pred_decode 负责把这些分类与回归结果拼回成抓取，关键几行是：
# models/graspnet.py —— 角度、深度、宽度、分数的解码（以下每行都在 for i in range(batch_size) 内）
grasp_angle = grasp_angle_class.float() / 12 * np.pi      # 12 分类取弧度
grasp_depth = (grasp_depth_class.float() + 1) * 0.01      # 4 分类取 0.01~0.04 m
grasp_width = 1.2 * end_points['grasp_width_pred'][i]     # 宽度回归，带 1.2 倍修正
grasp_width = torch.clamp(grasp_width, min=0, max=GRASP_MAX_WIDTH)   # GRASP_MAX_WIDTH = 0.1
grasp_score = grasp_score * grasp_tolerance / GRASP_MAX_TOLERANCE    # 容差乘进分数

  • 这几行在源码里不是平铺的，它们跨了三个阶段，顺序不能打乱：

    • 先在 12 个角度类上取 argmax。源码写的是 torch.argmax(grasp_angle_class_score, 0)，这个 dim=0 指的是角度类 —— 因为 grasp_angle_class_score 上一步已经用 [i] 切掉了 batch 维
    • 按选中的角度类 gather 出分数、宽度与容差；深度档位同样是 argmax 出来的（用 grasp_score 在深度维上取，没有独立的深度分类头），再按它 gather 一次
    • 用 objectness 掩码把这一批里"不能抓"的点整体剔掉（grasp_score = grasp_score[objectness_mask]），然后才轮到"容差乘进分数"这一行

  • 上面这段代码省略了样本下标 [i]（只有宽度那一行是源码里本来就有），因为源码是逐样本循环处理，其余几行的 [i] 在进入这一段之前就已经切掉了

  • 到这里网络的事就做完了，它给出的是一大堆未经筛选的候选

2-5 抓取候选后处理
2-5-1 Grasp Candidates
  • 上一步拿到的 GraspGroup 数量上限由种子点数决定（1024），但其中大部分是不能用的
  • 后处理按顺序做三件事：碰撞检测、NMS、按分数排序
  • 本项目里这一步对应 grasp_detector.py 的 detect() 末尾这几行：
# graspnet_ros/grasp_detector.py
if self.run_collision and len(gg) > 0:
    from collision_detector import ModelFreeCollisionDetector
    mfcdetector = ModelFreeCollisionDetector(cloud_cam, voxel_size=self.collision_voxel_size)
    collision_mask = mfcdetector.detect(
        gg, approach_dist=self.approach_dist, collision_thresh=self.collision_thresh)
    gg = gg[~collision_mask]
if len(gg) > 0:
    gg.nms()
    gg.sort_by_score()
2-5-2 Collision Detection（核心）
  • 这是三步里最关键的一步，因为它直接决定抓取能不能真的执行下去
  • 判据可以写成：

G v a l i d = G p r e d ∩ G c o l l i s i o n - f r e e G_{valid} = G_{pred} \cap G_{collision\text{-}free} Gvalid​=Gpred​∩Gcollision-free​

  • ModelFreeCollisionDetector 的做法是"无模型"的，不需要物体的 mesh：
    • 先把场景点云按 voxel_size 体素下采样
    • 再对每个抓取，按夹爪的真实几何划出四块区域：左指、右指、指根，以及沿 approach 方向平移 approach_dist 的那段进刀空间（四块都还要限定在指厚范围内）
    • 统计每块区域内落进了多少场景点，算出 IoU，超过 collision_thresh 就判为碰撞
  • 进刀空间这一块很容易被忽略，但它才是最有用的：夹爪在到达接触点之前要先沿 approach 方向平移一段，这段路上如果杵着别的东西，抓取照样执行不了

说人话：不光要看"手指合拢时会不会夹到别的"，还要看"手伸过去的路上会不会撞到别的"

  • 这几句话落到代码上，核心只有一步：把场景点搬到夹爪自己的坐标系里，然后数每块区域落进了几个点
# graspnet-baseline/utils/collision_detector.py —— detect() 的几何核心（注释已压缩）
approach_dist = max(approach_dist, self.finger_width)   # 进刀空间至少留一指宽
targets = self.scene_points[np.newaxis, :, :] - T[:, np.newaxis, :]
targets = np.matmul(targets, R)      # 局部 x = approach，y = 两指闭合轴，z = 指厚

mask1 = ((targets[:, :, 2] > -heights/2) & (targets[:, :, 2] < heights/2))                # 指厚范围内
mask2 = ((targets[:, :, 0] > depths - self.finger_length) & (targets[:, :, 0] < depths))  # 指长范围内
mask3 = (targets[:, :, 1] > -(widths/2 + self.finger_width))                              # 左指外沿
mask4 = (targets[:, :, 1] < -widths/2)                                                    # 左指内沿
mask5 = (targets[:, :, 1] < (widths/2 + self.finger_width))                               # 右指外沿
mask6 = (targets[:, :, 1] > widths/2)                                                     # 右指内沿
mask7 = ((targets[:, :, 0] <= depths - self.finger_length)                                # 指根
         & (targets[:, :, 0] > depths - self.finger_length - self.finger_width))
mask8 = ((targets[:, :, 0] <= depths - self.finger_length - self.finger_width)            # 进刀空间
         & (targets[:, :, 0] > depths - self.finger_length - self.finger_width - approach_dist))

left_mask     = (mask1 & mask2 & mask3 & mask4)
right_mask    = (mask1 & mask2 & mask5 & mask6)
bottom_mask   = (mask1 & mask3 & mask5 & mask7)
shifting_mask = (mask1 & mask3 & mask5 & mask8)
global_mask   = (left_mask | right_mask | bottom_mask | shifting_mask)

# 分母取每块区域按体素边长折算出来的等效点数（按包围盒体积算会偏大）
volume = left_right_volume*2 + bottom_volume + shifting_volume
global_iou = global_mask.sum(axis=1) / (volume + 1e-6)
collision_mask = (global_iou > collision_thresh)

  • 有两点从这里能看得很清楚：

    • 局部坐标系的 x 就是 approach 轴、y 就是两指闭合轴 —— 与第 1 章讲的列号约定是同一件事，只不过这里是第三方库自己的约定，那边是 GraspNet 输出的旋转矩阵
    • IoU 的分子是"落进区域内的点数"、分母是"区域体积除以 voxel_size 的三次方"，两边都折算成点数，所以整套判断完全建立在点云计数上，不需要物体 mesh

  • 还有一处细节值得留意：mask2 里手指沿 approach 轴的位置由预测出来的 depths 决定，mask3 到 mask6 的张开宽度由预测出来的 widths 决定 —— 但手指自己有多长、多厚，仍然是写死的，见下

  • 本项目取的参数是：

参数取值说明
collision_voxel_size0.01场景点云体素边长（m）
collision_thresh0.01碰撞 IoU 阈值
approach_dist0.05进刀平移距离（m）
  • 有一处要知道的近似：ModelFreeCollisionDetector 内部的指宽与指长是写死的（finger_width = 0.01、finger_length = 0.06），并不跟随抓取预测出来的 width 与 depth
2-5-3 NMS
  • 对深度学习熟悉的朋友应该不陌生，NMS（Non-Maximum Suppression，非极大值抑制）一般用来去掉互相重叠的重复检测结果
    • 在目标检测里，"重叠"是用两个框的 IoU 来量的：交并比超过阈值，就认为它们指的是同一个物体，只留分数高的那个
    • 但抓取预测没有"框"这个几何量，算不了 IoU。所以抓取这边的"重叠"得换一种量法：接触点离得够近，同时姿态也够接近
    • 网络是逐点预测的，相邻种子点会给出几乎一样的抓取，直接排序会让 top-10 里全是同一个位置的复制品
  • graspnetAPI 的 nms 用两个阈值判断"是不是同一个抓取"：
参数默认值含义
translation_thresh0.03接触点距离小于它就认为位置重复（m）
rotation_thresh30°旋转差小于它就认为姿态重复
  • 它是按分数从高到低遍历的贪心抑制：保留分数最高的那个，再把与它"位置够近且姿态够近"的其余抓取全部删掉
  • 这一节没法像别处那样贴整段实现，因为 GraspGroup.nms() 自己只有两行 —— 真正干活的是 grasp_nms 那个 C++ 扩展：
# graspnetAPI/grasp.py —— GraspGroup.nms
from grasp_nms import nms_grasp
return GraspGroup(nms_grasp(self.grasp_group_array, translation_thresh, rotation_thresh))
  • 注意第二行：它 return 的是一个新建的 GraspGroup，self 一个字节都没改。这一点与下一节的 sort_by_score() 恰好相反，两句连写的时候特别容易踩
2-5-4 Score Sorting
  • gg.sort_by_score() 按 score 降序排列
    • 这一步看着平平无奇，但它是后面 top-1 能工作的前提 —— GraspGroup 的切片不会自动排序，不显式排一次，gg[0] 拿到的就是任意一个候选
  • 它内部做的事情就是把那个 (M, 17) 的大数组重排一遍：
# graspnetAPI/grasp.py —— GraspGroup.sort_by_score
score = self.grasp_group_array[:, 0]     # 第 0 列就是 score
index = np.argsort(score)
if not reverse:
    index = index[::-1]                  # 默认 reverse=False，从高到低
self.grasp_group_array = self.grasp_group_array[index]
return self
  • 顺带一个容易踩的点：sort_by_score() 是原地改自己的数组并 return self —— 它和 nms() 的方向正好相反。nms() 返回新对象、不动 self，sort_by_score() 动 self、返回的又是 self
    • 所以 gg.sort_by_score() 这两句怎么写都对（原地改生效了，返回值也是同一个对象）；gg.nms() 就必须写成 gg = gg.nms()，不接返回值等于白算
    • return self 的用处是链式调用，比如 gg = gg.nms().sort_by_score() —— 拿 nms() 的新对象接着排序
  • 还有一点要留意：score 只在同一帧内有可比性，跨帧比大小没有意义，因为它是回归出来的量而不是概率
2-5-5 Top-K
  • 最后取前 top_k 个（本项目 top_k = 10）发布出去，其中 top-1 单独作为 /best_grasp
    • 为什么留 10 个而不是留 1 个：GraspNet 的排序里没有考虑机械臂的运动学可达性与当前位形，屏幕上同时看到几个候选，我们才知道"这一批里有没有能用的"
2-6 GraspNet 的评价指标
  • benchmark 里用到的指标有四个：
指标含义
Grasp Success抓取执行之后，物体是否真的被抬了起来
Collision夹爪与场景是否发生碰撞
Grasp Quality用解析力闭合算出的抓取质量
AP（Average Precision）不同摩擦系数、不同碰撞容忍度下的平均精度
  • 其中 AP 是主指标，官方会同时报告三个版本： AP μ \text{AP}_\mu APμ​ 对应摩擦系数、 AP α \text{AP}_\alpha APα​ 对应碰撞容忍度、 AP β \text{AP}_\beta APβ​ 对应是否允许使用物体的先验知识
  • 本期不做重新训练，所以这些指标在这里的作用是理解 baseline 的能力边界，不参与本项目的流程
2-7 GraspNet 数据集
  • 数据集叫 GraspNet-1Billion，规模如下：
项目规模
采集场景190 个杂乱堆叠场景
RGB-D 图像97,280 张
物体88 类日常物体
抓取标注超过 11 亿个
  • 场景里的物体来自三部分：32 个 YCB 物体、13 个 DexNet 2.0 的对抗性物体、以及 43 个新采集物体，在形状、纹理、尺寸、材质上都尽量拉开
    • 数据按 100 个训练场景、90 个测试场景划分，测试集又细分成三种：训练时完全没见过的物体、见过相似但不同实例的物体、以及见过的物体
    • 至于为什么叫 1Billion：因为标注的抓取位姿总数超过十亿，比此前同类的抓取数据集高出好几个数量级
  • 这些标注全部由解析力闭合对每个物体自动算出，无需人工标注，所以同一片点云里每个可抓的位置都有标注，密度极高

3 部署GraspNet

3-1 仓库介绍
  • 需要三样东西，来源各不相同：
组件来源作用
graspnet-baseline官方 GitHub网络定义、pred_decode、碰撞检测器
graspnetAPI官方 GitHubGraspGroup、Grasp、可视化与评测工具
checkpoint-rs.tar官方下载预训练权重
  • 三者的分工要分清楚，否则后面排错会很难：
    • graspnet-baseline 提供的是模型代码，它不依赖 ROS，我们只把它当作只读的代码来源
    • graspnetAPI 提供的是数据结构与工具，GraspGroup 这个类就在里面，pred_decode 的输出要靠它才能变成能切片、能排序的对象
    • 权重文件是模型参数的快照，必须与代码版本对得上
  • 三者的落点并不完全一样：graspnet-baseline 源码与权重文件要留在 ~/graspnet_ws 下随时被引用（与 moveit2_ws 完全分开，这样 ROS 工作区重编译不会波及模型环境）；graspnetAPI 是 pip install . 装进 Python 环境的，装完之后那份 clone 下来的源码树留下来还是删掉都不影响运行 —— 代码里 from graspnetAPI import GraspGroup 找的是装好的包
3-2 下载与clone
  • 按顺序执行，注意路径里不能有中文，torch 的 CUDA 扩展编译和加载都会炸：
mkdir -p ~/graspnet_ws && cd ~/graspnet_ws

# 1. 官方 baseline（模型代码 + 碰撞检测器）
git clone https://github.com/graspnet/graspnet-baseline.git

# 2. 官方 API（GraspGroup / Grasp / 评测工具）
git clone https://github.com/graspnet/graspnetAPI.git
cd graspnetAPI && pip install . && cd ..

# 3. 预训练权重 checkpoint-rs.tar，放到 ~/graspnet_ws 下
pip install gdown
gdown https://drive.google.com/uc?id=1hd0G8LN6tRpi4742XOTEisbTXNZ-1jmk
  • 然后是编译两个 CUDA 扩展，这一步是本项目里最容易卡住的地方：
cd ~/graspnet_ws/graspnet-baseline

# torch 扩展要用 CUDA 12.1 编译，而 PATH 上默认的 nvcc 是 11.8，必须先切过来
export CUDA_HOME=/usr/local/cuda-12.1
export PATH=/usr/local/cuda-12.1/bin:$PATH
export LD_LIBRARY_PATH=/usr/local/cuda-12.1/lib64:$LD_LIBRARY_PATH

cd pointnet2 && python3 setup.py install && cd ..
cd knn && python3 setup.py install && cd ..
  • 这里踩过一个坑：两个扩展装完之后，直接 import pointnet2._ext 会报 libc10.so: cannot open shared object file
  • 这其实与安装无关：torch 的 .so 还没被加载进来
  • 因为 grasp_detector.py 在文件开头就 import torch，走正常链路时不会遇到这个问题，只有在单独写脚本验证扩展时才会撞上 —— 先 import torch 再导扩展即可
3-3 graspnet_ws/graspnet-baseline仓库结构说明
  • 我们实际用到的只是其中一部分：
graspnet-baseline/
├── models/
│   ├── backbone.py              # PointNet++ 主干，四层 SA 加一次 FP
│   ├── graspnet.py              # GraspNet / Stage1 / Stage2 / pred_decode
│   ├── modules.py               # ApproachNet、CloudCrop、OperationNet、ToleranceNet
│   └── loss.py                  # 训练用，本项目不碰
├── utils/
│   ├── collision_detector.py    # ModelFreeCollisionDetector，本项目直接 import
│   ├── data_utils.py            # 数据集读取
│   ├── label_generation.py      # 标注生成
│   └── loss_utils.py            # GRASP_MAX_WIDTH 与 GRASP_MAX_TOLERANCE 在这里
├── pointnet2/                   # CUDA 扩展：SA 与 FP 的 ball query 和 group
├── knn/                         # CUDA 扩展：k 近邻
└── demo.py                      # 官方单帧推理示例，我们的 grasp_detector.py 对照它写
  • 有两个细节值得说明：
    • models/graspnet.py 内部会自己往 sys.path 里 append 上层目录，所以官方 demo.py 能直接 from graspnet import GraspNet。我们自己的包不在那个目录下，就需要显式把 models/、utils/、pointnet2/、knn/ 都加进去
    • ModelFreeCollisionDetector 在 utils/collision_detector.py 里，而不在 graspnetAPI 里。graspnetAPI 的文档里会提到它，但实现是跟着 baseline 走的
3-4 预训练权重graspnet_ws/checkpoint-rs.tar
  • 官方提供了两个权重，本项目用的是 checkpoint-rs.tar：
    • checkpoint-rs.tar：用 RealSense 数据训练的版本，官方说明里迁移性更好
    • checkpoint-kn.tar：用 Kinect 数据训练的版本
  • 权重文件里存了四项内容：
键含义
model_state_dict模型参数，162 个张量
optimizer_state_dict优化器状态，推理用不到
epoch训练到第 18 个 epoch
loss训练损失
  • 网络本体并不大，1.03 M 参数，权重文件 12 MB 左右
  • 加载时有一处要处理：官方权重可能是用 DataParallel 训练的，state_dict 的键会带 module. 前缀。加载函数会先检查并剥掉这个前缀，剥不掉再退回 strict=False
3-5 graspnetAPI
  • graspnetAPI 是 GraspNet 官方的 Python 工具包，把数据集读取、抓取结果的数据结构、评测指标与可视化这四件事收在一处 —— 分别对应 graspnet.py 的 GraspNet、grasp.py 的 GraspGroup、graspnet_eval.py 的 GraspNetEval、以及 utils/vis.py 的 vis6D 与 visAnno
  • 本项目装的是 graspnetAPI 1.2.11，直接从源码 pip install . 装到 ~/.local 下
  • 它提供的东西里，我们实际用到的只有三样：
类/函数位置用途
GraspGroupgraspnetAPI/grasp.py承载 pred_decode 的输出，提供切片、nms()、sort_by_score()
GraspgraspnetAPI/grasp.py单条抓取，暴露 rotation_matrix、translation、width、depth、score
plot_gripper_pro_maxgraspnetAPI/utils/utils.py官方可视化里那个夹爪网格，本项目的 RViz 夹爪就是照它复刻的
  • GraspGroup 与 Grasp 的分工是这样：GraspGroup 内部就是一个 ( M , 17 ) (M, 17) (M,17) 的 numpy 数组，gg[i] 按整数下标切出一行，交给 Grasp 包装

说人话：GraspGroup 是"一整张表"，Grasp 是"表里的某一行"的包装

  • 但这一行是拷出来的，不是引用：GraspGroup 的 __getitem__ 走的是 Grasp(self.grasp_group_array[index])，而 Grasp.__init__ 的第一件事就是 self.grasp_array = copy.deepcopy(args[0])

    • 所以 translation、rotation_matrix 这些属性确实是"在那 17 个数里按位取出来的视图"，但那是它手里那份副本内部的视图 —— 改 gg[i].translation 不会回写到 gg 的表里
    • 要改某一行的位姿，得直接在 gg.grasp_group_array 上动那一行，或者把改好的 17 个数重新组装回表里；"取一条出来就地改"在这里不管用

  • 值得一提的是 plot_gripper_pro_max 里的四个常量，它们是夹爪的模型尺寸，不是场景参数，所以照搬官方数值即可：

# graspnetAPI/utils/utils.py —— plot_gripper_pro_max
height = 0.004        # 指厚
finger_width = 0.004  # 指宽
tail_length = 0.04    # 腕部长度
depth_base = 0.02     # 指根到接触点的基准深度

4 graspnet-ros

4-1 介绍
  • 官方代码不能直接跑在 ROS 里，中间要有一个桥接包，这就是 graspnet_ros
  • 整个包只有五个 Python 文件，其中四个是节点主循环用到的，分工如下：
文件职责
graspnet_node.pyROS 节点本体：订阅点云、裁剪、调推理、发结果
grasp_detector.py推理封装：加载 baseline 模型与权重，点云进、GraspGroup 出
pointcloud_utils.py四个纯函数：点云转 numpy、齐次变换、裁剪、降采样采样
grasp_marker.py把抓取位姿转成 RViz 能显示的夹爪网格与箭头
offline_test.py离线冒烟测试：不开 ROS 也能跑一次推理，验模型与权重是否可用

  • 最后一个 offline_test.py 不进主循环，它是排错用的入口：缺省喂一个合成立方体点云，也可以用 --cloud 指定一帧真实点云，跑完打印推理耗时、候选数与 top-3 分数。排错顺序上它该排在 gazebo 前面 —— 模型加载不了、权重对不上，在它这里一眼就能看出来，不必先起仿真

    • 它的两个参数 --baseline_dir 与 --checkpoint_path 的缺省值是绝对路径，换机器要按 3-2 节自己 clone 的位置改，或者每次显式传参

  • 节点的主循环 _loop 是六步，每一步都对应一个具体的坑：

步做什么
1/camera/depth/points 转成 (N,3) 的 float32 数组，单位米
2查 camera_optical_frame 到 world 的 TF，在 world 系里按包围盒裁出桌面工作区
3把裁完的点云再变回相机系
4推理
5top-K 变换到 world 系
6发布 /best_grasp 与 /grasp_poses
  • 第 2 步与第 3 步为什么要来回换两次参考系，是这一步最容易被看漏的地方：
    • 裁剪必须在 world 系做 —— 我们想留下的是"桌面上方那一块空间"，这是世界系里的一个长方体；在相机系里它是个斜的、随手臂乱动的盒子，没法用一个固定包围盒表达
    • 但网络的输入必须是相机系 —— baseline 是在相机系点云上训练的，喂 world 系的点云进去，网络看到的"上方向"就变了

说人话：先在世界的坐标系里把桌面那一块切出来，再切回相机的坐标系喂给网络。切的是同一片点，只是换了两次参考系

  • 发布的两个话题分工明确：
话题类型给谁用

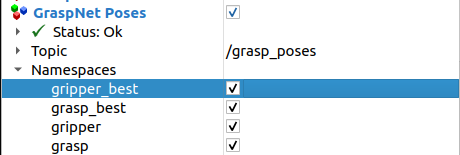

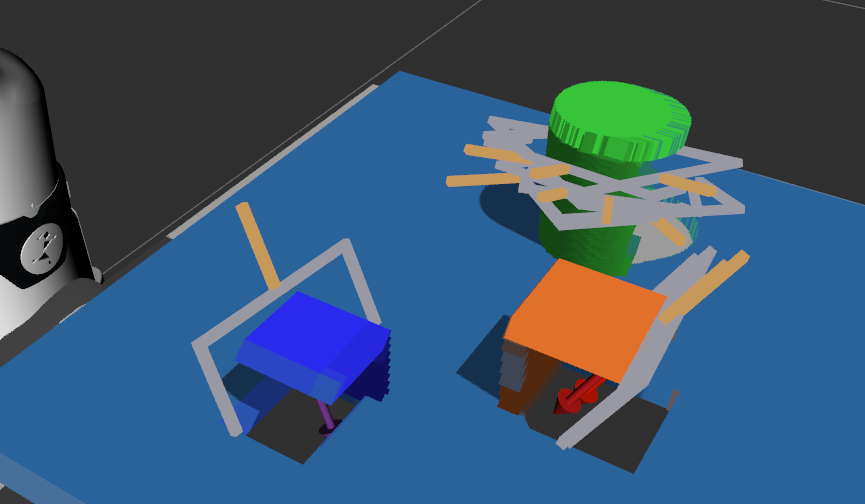

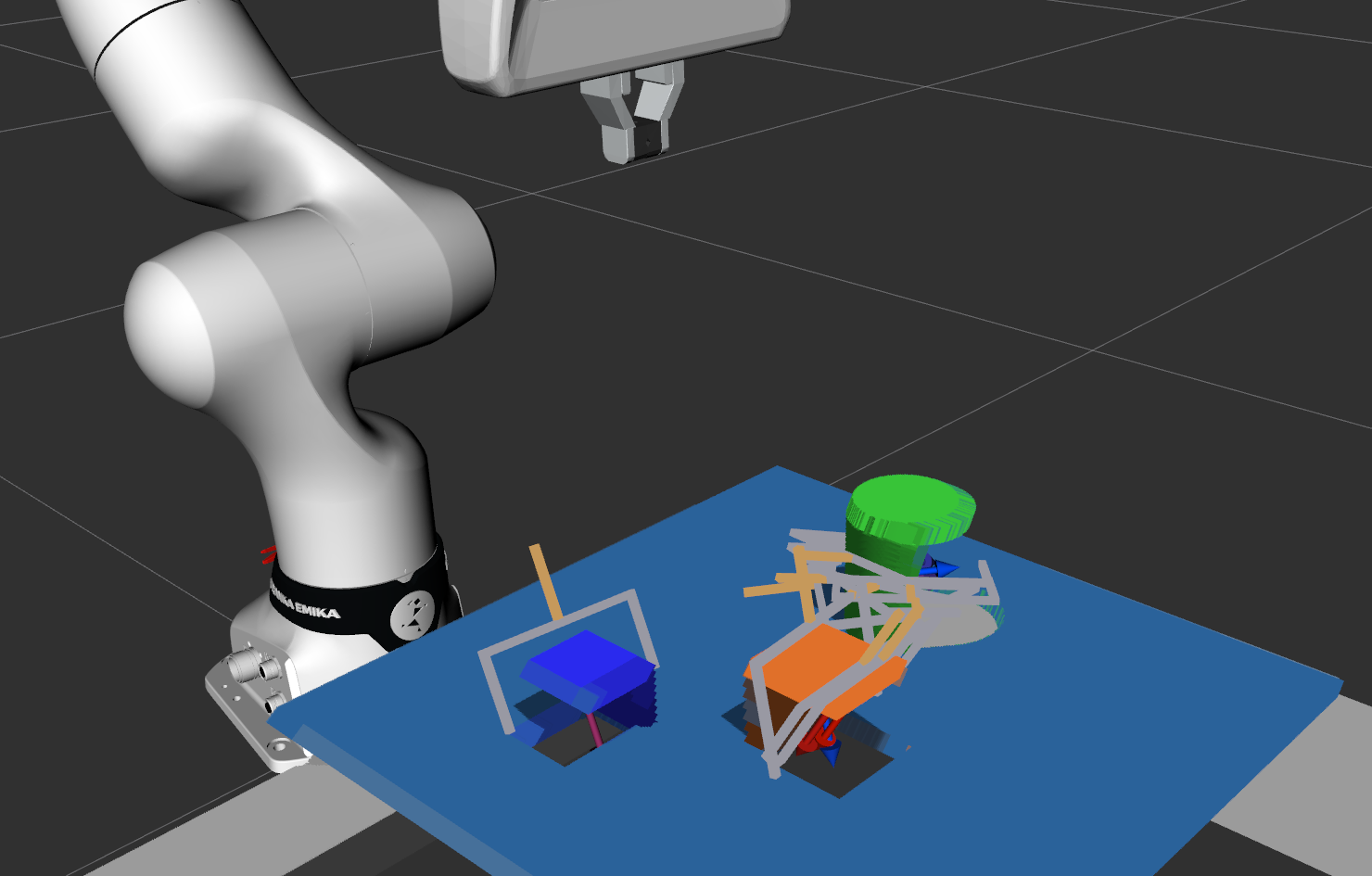

/grasp_posesvisualization_msgs/MarkerArray人看，RViz 里那一堆夹爪
/best_graspgrasp_interfaces/BestGrasp程序看，执行节点消费
  • /best_grasp 里装了两样东西，而且是从同一个元组填出来的：
    • 顶层四个字段 pose、width、depth、score：就是 top-1，给历史上就存在的 grasp_execute 与 grasp_obb 用
    • candidates[]：同一批 top-K，按分数降序，给第五章的候选筛选用
  • 为什么要多给一批候选，而不是只留 top-1：

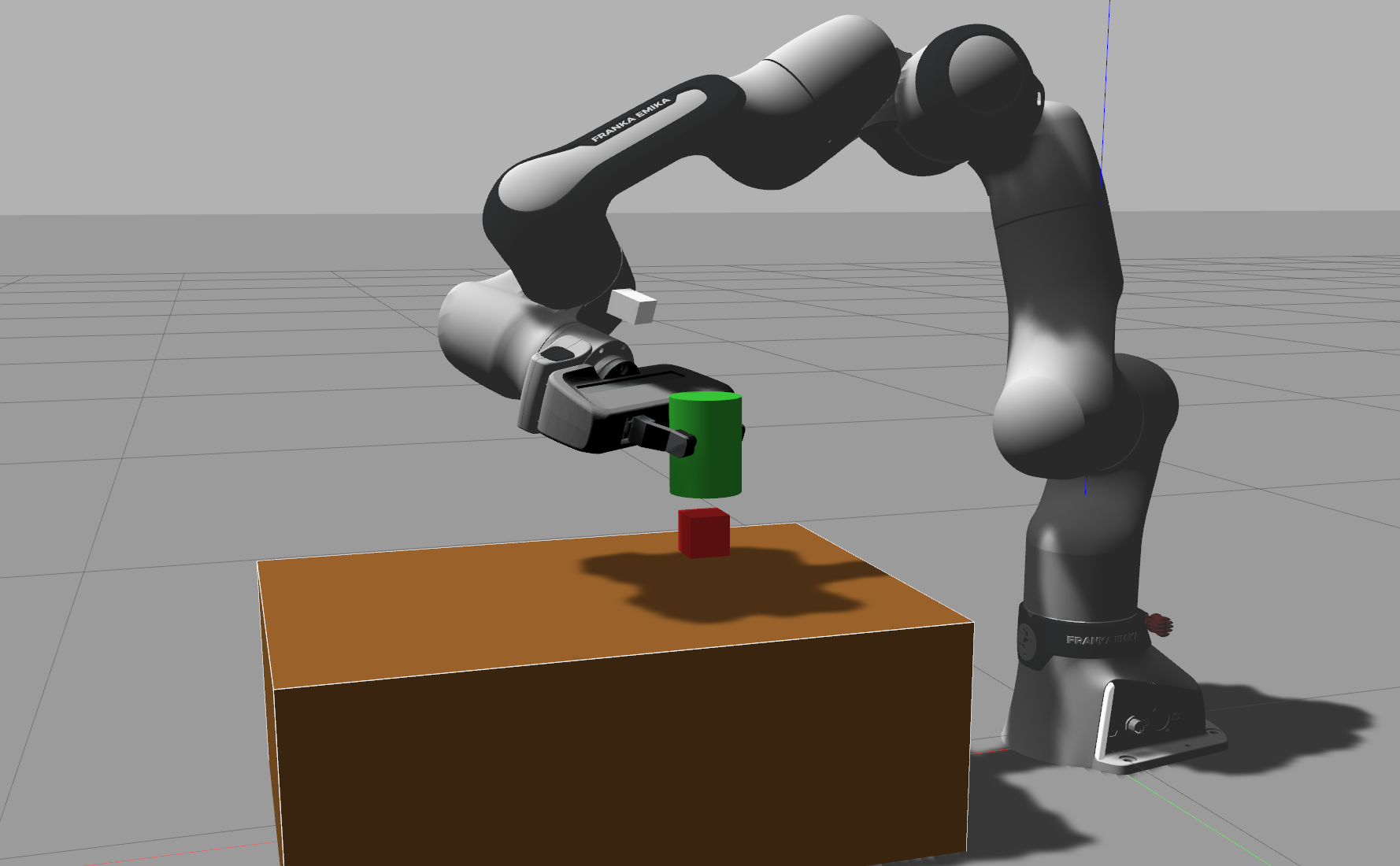

    • GraspNet 的 top-1 常常运动学上够不着 —— 实测那根立着的绿圆柱，照 top-1 算出来的悬停点直接报 GOAL_STATE_INVALID(-27)，整趟抓取失败
    • 而网络本来就已经把 top-K 的分数算出来了，同一批还画在 /grasp_poses 里，扔掉纯属浪费
  • 为什么不另开一条话题发候选表：
    • 执行节点的全部前提是"触发那一刻一次读全，之后不再看"。位姿与候选表若分两条消息到达，不可能同帧，快照就会撕裂成"位姿是这一帧的、候选是上一帧的"
    • 挂在同一条消息里，结构上就不可能不一致。完整理由写在 BestGrasp.msg 的注释里
  • 为什么不把顶层那四个字段换成候选表：
    • grasp_execute 与 grasp_obb 都读它们，新字段是加出来的而不是换出来的，老代码一行没动
4-2 grasp_detector.py

  • 它把 baseline 那套模型代码接起来，是整包里最核心的一个，分三部分：把路径接上、建网络、跑推理

  • 第一部分是把 baseline 的目录塞进 sys.path，不然 import graspnet、import collision_detector 全都找不到：

# graspnet_ros/grasp_detector.py
def _setup_syspath(baseline_dir):
    """把 baseline 的 models/utils/pointnet2/knn 加进 sys.path。

    与 demo.py 一致：models/graspnet.py 内部会再 append ROOT_DIR/pointnet2/utils，
    utils/label_generation.py 会 append ROOT_DIR/knn，这里显式加全最稳。
    """
    for d in (baseline_dir,
              os.path.join(baseline_dir, 'models'),
              os.path.join(baseline_dir, 'utils'),
              os.path.join(baseline_dir, 'pointnet2'),
              os.path.join(baseline_dir, 'knn')):
        if d not in sys.path:
            sys.path.append(d)
  • 第二部分建网络。这里的参数必须与权重对得上，其中 num_view 尤其不能改：
# graspnet_ros/grasp_detector.py
def _build_net(baseline_dir, device):
    """构建 GraspNet 模型。num_view 锁 300（baked into checkpoint，不可调）。"""
    _setup_syspath(baseline_dir)
    from graspnet import GraspNet, pred_decode
    net = GraspNet(input_feature_dim=0, num_view=300, num_angle=12, num_depth=4,
                   cylinder_radius=0.05, hmin=-0.02,
                   hmax_list=[0.01, 0.02, 0.03, 0.04], is_training=False)
    net.to(device)
    return net, pred_decode

  • 这几个数正好对应第二章讲过的网络结构：

    • num_view=300 是 ApproachNet 的视角分类数
    • num_angle=12 是面内旋转的分类数
    • num_depth=4 与 hmax_list 是那四个深度层

  • 为什么 num_view 不能改：ApproachNet 最后一层的输出维度由它决定，改了就与权重里那一层的形状对不上，加载直接报错

  • 权重加载要处理一个历史遗留问题：

# graspnet_ros/grasp_detector.py —— class GraspDetector 的方法（缩进照源码，下同）
    def _load_checkpoint(self, checkpoint_path):
        ckpt = torch.load(checkpoint_path, map_location='cpu')
        state_dict = ckpt['model_state_dict']
        # DataParallel 训练可能带 module. 前缀，strip 掉再加载
        if any(k.startswith('module.') for k in state_dict):
            state_dict = {k.replace('module.', '', 1): v for k, v in state_dict.items()}
        try:
            self.net.load_state_dict(state_dict)
        except RuntimeError as e:
            print(f"[grasp_detector] strict load failed ({e}); retry strict=False")
            self.net.load_state_dict(state_dict, strict=False)

  • 官方权重是用 DataParallel 训练的，state_dict 的键会带一层 module. 前缀。本项目不用 DataParallel，所以要先剥掉；剥不掉再退回 strict=False

  • 第三部分就是 detect()，五步走完得到一张排好序的候选表：

# graspnet_ros/grasp_detector.py —— GraspDetector.detect
    def detect(self, cloud_cam, num_point=20000, voxel_size=0.005):
        from graspnetAPI import GraspGroup
        if len(cloud_cam) < 64:
            return GraspGroup()
        cloud_sampled = downsample_and_sample(cloud_cam, voxel_size, num_point)
        with torch.no_grad():
            end_points = {'point_clouds': torch.from_numpy(cloud_sampled)[None].to(self.device)}
            end_points = self.net(end_points)
            grasp_preds = self.pred_decode(end_points)
        gg_array = grasp_preds[0].detach().cpu().numpy()
        gg = GraspGroup(gg_array)

        if self.run_collision and len(gg) > 0:
            from collision_detector import ModelFreeCollisionDetector
            mfcdetector = ModelFreeCollisionDetector(cloud_cam, voxel_size=self.collision_voxel_size)
            collision_mask = mfcdetector.detect(
                gg, approach_dist=self.approach_dist, collision_thresh=self.collision_thresh)
            gg = gg[~collision_mask]
        if len(gg) > 0:
            gg.nms()
            gg.sort_by_score()
        return gg

  • 这五步与第二章 2-5 节讲的后处理完全对应：下采样到 20000 点、前向、pred_decode 拼回 17 个数、ModelFreeCollisionDetector 剔碰撞、nms() 去重、sort_by_score() 排序

  • 有一处顺序值得留意：碰撞检测用的是下采样之前的原始点云（cloud_cam，不是 cloud_sampled）。碰撞判据是"这块空间里落进了多少场景点"，点越密判得越准，所以用原云

  • 这个函数的 docstring 里特意记了一条列号约定，正是 1-1 节强调过的那个坑：

"""cloud_cam: (N,3) float32 相机帧点云（米），返回已 nms 并排序的 GraspGroup。

与 demo.py 一致：网络输入是相机帧原始 XYZ；输出行格式
[score, width, height, depth, R9(row-major), t3, object_id]，
其中 R 列 0 = approach 轴，列 1 = 夹爪闭合轴。

列号是实测确认的（这里原来写的是列 2，是错的）：graspnetAPI 的
plot_gripper_pro_max 把左右指的偏置写在局部 y 上
（`left_points[:,1] -= width/2 + finger_width`）再 `R @ v`，所以指间距量在 R 的
第 1 列上；grasp_marker.py 画出来的夹爪也另测过：两指质心连线与列 1 的点积
= ±1.000、与列 2 = 0.000。照列 2 去摆工具姿态会让真夹爪绕 approach 轴滚 90 度。
"""
  • 这段 docstring 先把结论写了，再把怎么确认的写在后面 —— 也就是 1-1 节说的那两条独立证据：官方绘制函数把左右指偏置加在局部 y 上，以及本项目自己画出来的夹爪两指质心连线与列 1 的点积为 ±1.000、与列 2 为 0.000
  • 顺带一提，grasp_marker.py 里还有两处旧 docstring 仍然写着"闭合轴是列 2"（是改列号之前留下的），以代码为准 —— 它里面的偏置同样加在局部 y 上
4-3 pointcloud_utils.py 与 grasp_marker.py
  • 这两个是纯工具，一个管点云，一个管画图
  • pointcloud_utils.py 只有四个函数，每个都是一次性转换：
函数输入输出
cloud_msg_to_numpysensor_msgs/PointCloud2(N,3) 的 float32 数组
transform_points点集与 4x4 齐次矩阵变换后的点集
crop_points_worldworld 系点云与包围盒盒内的点
downsample_and_sample点云、体素边长、目标点数恰好 num_point 个点
  • 有两处实现细节值得说：
# graspnet_ros/pointcloud_utils.py
def cloud_msg_to_numpy(msg, fields=('x', 'y', 'z')):
    """sensor_msgs/PointCloud2 转 (N,3) float32，跳过 NaN/Inf。"""
    pts = point_cloud2.read_points(msg, field_names=list(fields), skip_nans=True)
    if pts.dtype.names:
        pts = np.stack([pts[f] for f in fields], axis=-1)
    return pts.astype(np.float32)

  • Humble 的 read_points 返回的是结构化数组（按字段名组织），不是直接一个 (N,3) 矩阵，所以要按字段名逐列取出来再拼起来。这一步忘了写，后面所有维度操作都会莫名其妙地对不上

  • skip_nans=True 会同时滤掉深度图里的无效像素。不滤的话 NaN 会一路传进网络，输出全变 NaN，而且不报错

  • 另一处是采样：

# graspnet_ros/pointcloud_utils.py
def downsample_and_sample(cloud, voxel_size, num_point, rng=None):
    """open3d 体素下采样后，随机采样到 num_point 点（不足则放回采样补齐）。"""
    if len(cloud) == 0:
        return np.zeros((num_point, 3), dtype=np.float32)
    pcd = o3d.geometry.PointCloud()
    pcd.points = o3d.utility.Vector3dVector(cloud.astype(np.float32))
    if voxel_size > 0:
        pcd = pcd.voxel_down_sample(voxel_size)
    pts = np.asarray(pcd.points, dtype=np.float32)
    rng = rng if rng is not None else np.random
    if len(pts) >= num_point:
        idx = rng.choice(len(pts), num_point, replace=False)
    else:
        idx1 = np.arange(len(pts))
        idx2 = rng.choice(len(pts), num_point - len(pts), replace=True)
        idx = np.concatenate([idx1, idx2])
    return pts[idx]

  • 体素下采样是为了把点的分布拉均匀（深度图近处密、远处稀），随机采样是为了凑够网络要求的固定点数

  • 点不够时用放回采样补齐，而不是补零：补零会造出一堆落在原点上的假点，网络会把它们当成真实几何去回归

  • grasp_marker.py 干的事是把一个抓取画成 RViz 里的两样东西：

命名空间内容
gripper 与 gripper_best夹爪实体（TRIANGLE_LIST），4 个盒子拼出来
grasp 与 grasp_bestapproach 箭头（ARROW，长 0.06 m）
  • 带 _best 后缀的那两个单独装 top-1。分命名空间是为了在 RViz 的 MarkerArray 面板里按 Namespaces 单独勾选 —— 只留最佳，把其余候选关掉
  • 夹爪实体照抄 plot_gripper_pro_max，用四个盒子（左指/右指/指根/腕部）拼出来 —— 拼出真实形状，才看得出夹爪会不会捅到桌面：
# graspnet_ros/grasp_marker.py —— 与 graspnetAPI.utils.utils.plot_gripper_pro_max 逐项一致
GRIPPER_HEIGHT = 0.004   # 指厚（局部 z）
FINGER_WIDTH = 0.004     # 指宽（局部 y）
TAIL_LENGTH = 0.04       # 腕部长度
DEPTH_BASE = 0.02        # 指根到接触点的基准深度

  • 为什么值得一比一复刻：这个形状本身是有信息量的 —— 一眼就能看出手指会不会捅到桌面、指根离接触点有多深

  • 颜色分工也定了规矩：分数只染箭头，不染夹爪

    • 分数在当帧 top-K 的区间里归一化（蓝是低分、红是高分）。因为 score 是回归值，top 几个常常全在 0.9 以上，直接映射会全部饱和成红色，看不出区分
    • 夹爪用中性灰加部件深浅，指根单独给暖色。形状信息不该被分数色糊掉请添加图片描述

  • 每一帧发之前都要先发一个 DELETEALL 清场，否则上一帧的夹爪会一直堆在那里

4-4 参数配置
  • 参数文件 config/graspnet_params.yaml：
# graspnet_ros 节点参数
# 用 /**: 前缀，任意节点名都可读到（launch 里节点名是 graspnet_node）
/**:
  ros__parameters:
    # graspnet-baseline 仓库根目录（必须 ASCII 路径，中文路径会炸 torch 扩展编译/加载）
    baseline_dir: /home/lzh/graspnet_ws/graspnet-baseline
    # 预训练权重：checkpoint-rs.tar（RealSense 版本，官方建议迁移性更好）
    checkpoint_path: /home/lzh/graspnet_ws/checkpoint-rs.tar

    # 网络输入点数（与训练一致，num_view 锁 300 由代码写死）
    num_point: 20000
    # 网络前体素下采样（米）；0 = 不降采样
    voxel_size: 0.005

    # 发布的 top-K 抓取数量 / 推理循环频率（Hz）
    top_k: 10
    rate_hz: 1.0

    # 碰撞过滤（graspnetAPI ModelFreeCollisionDetector）
    run_collision: true
    collision_voxel_size: 0.01
    collision_thresh: 0.01
    approach_dist: 0.05

    # 桌面工作区裁剪盒（world 帧；pick_place.world：桌顶 z=0.20）
    crop_x_min: -0.10
    crop_x_max: 0.80
    crop_y_min: -0.35
    crop_y_max: 0.35
    crop_z_min: 0.19
    crop_z_max: 0.60
  • 几组参数各自的用意：
参数组用意
baseline_dir、checkpoint_path两个绝对路径，换机器必须改成自己 3-2 节 clone/下载的位置。路径里不能有中文，torch 的 CUDA 扩展编译与加载都会炸
num_point、voxel_size网络输入。num_point 必须与训练一致；voxel_size 是喂网络之前的体素下采样
top_k、rate_hz发多少个候选、多久推理一次
run_collision 及三个子参数第二章 2-5-2 节那套 ModelFreeCollisionDetector 的取值
crop_*world 系里的一个长方体，把桌面工作区框出来

  • 有三样东西不在这个文件里，它们写死在 graspnet_node.py 里：订阅的点云话题 /camera/depth/points、可视化话题 /grasp_poses、结果话题 /best_grasp。要改话题名得改代码，改 yaml 是没用的

  • crop_* 之所以做成参数、话题之所以写死，分界在于"换个场景要不要动它"：裁剪盒跟着桌面与物体摆放走，换一张桌子就得重调；话题名跟的是这一期的固定数据流，写死反而少一处出错的地方

  • rate_hz: 1.0 已经够用：相机不动时相邻帧的结果几乎一样，跑太快只是白烧 GPU

  • 裁剪盒的取值由场景决定，不是拍脑袋来的：

    • z_min: 0.19 略低于桌顶 z = 0.20，这样桌面本身也留在点云里 —— 网络需要看见支撑面，才知道"手伸到这儿会撞桌子"
    • z_max: 0.60 高于所有待抓物体，又不至于把远处的背景圈进来
    • x 与 y 的范围比桌面略大一圈，保证物体在边缘时也完整

  • z_min 与桌顶只差 1 cm 这一条后面还会有用，它是第五章那套量宽度方法的前提之一

4-5 整体配置
  • 最后是 launch 文件与总入口脚本。launch 很短，就是一个节点：
# graspnet_ros/launch/graspnet_demo.launch.py
import os

from ament_index_python.packages import get_package_share_directory
from launch import LaunchDescription
from launch_ros.actions import Node


def generate_launch_description():
    pkg_dir = get_package_share_directory('graspnet_ros')
    params_file = os.path.join(pkg_dir, 'config', 'graspnet_params.yaml')

    graspnet_node = Node(
        package='graspnet_ros',
        executable='graspnet_node',
        name='graspnet_node',
        output='screen',
        # use_sim_time 让 TF 按消息时间戳对齐（相机在仿真里）
        parameters=[params_file, {'use_sim_time': True}],
    )

    return LaunchDescription([graspnet_node])

  • use_sim_time 在仿真里是必须的：点云的时间戳来自 Gazebo 的仿真时钟，TF 也是；节点自己的时钟若走的是墙钟，两边差着几十秒，lookupTransform 会一直失败

  • 总入口脚本 graspnet.sh 多做了两件事，都是踩过坑之后加的：

#!/bin/bash
# 前置：./1_depth_gazebo.sh 已在跑（Gazebo + 眼在手相机 + octomap）
set -e

source /opt/ros/humble/setup.bash
source "$(dirname "$0")/install/setup.bash"
export LANG=C.UTF-8 LC_ALL=C.UTF-8

# 让 torch 扩展加载/运行找对 CUDA 12.1（PATH 上默认 nvcc 是 11.8）
export CUDA_HOME=/usr/local/cuda-12.1
export PATH=/usr/local/cuda-12.1/bin:$PATH
export LD_LIBRARY_PATH=/usr/local/cuda-12.1/lib64:$LD_LIBRARY_PATH

# 起之前先扫掉上一次留下的 graspnet_node。ros2 launch 被杀不会带走子进程，孤儿会被
# init 收养（父进程变 systemd --user）然后一直活着 —— 带着旧代码继续往 /best_grasp
# 上发。DDS 类型名相同时两个发布方并存，结构对不上的 payload 照样被订阅端接受，
# 于是新节点发的候选表被读成空的。
pkill -9 -f 'graspnet_ros/graspnet_node' 2>/dev/null || true

ros2 launch graspnet_ros graspnet_demo.launch.py

  • 第一件是切 CUDA：本机 PATH 上默认的 nvcc 是 11.8，而两个 torch 扩展是用 12.1 编译的，不切过来加载会报版本不匹配

  • 第二件是 pkill：ros2 launch 被杀不会带走它的子进程，graspnet_node 会被 init 收养然后一直活着，带着旧代码继续往 /best_grasp 上发

  • 这个坑的现象很有迷惑性：DDS 的类型名相同，两个发布方并存不会报错，结构对不上的 payload 照样被订阅端接受，于是新节点发的候选表被读成空的 —— 表现为"代码明明改了却不起作用"，很容易怀疑到代码上去

  • 编译与运行：

cd ~/postgraduate1/VLA/moveit2_ws      # 换成你自己的工作区路径
colcon build --packages-select graspnet_ros --symlink-install
source install/setup.bash
./1_depth_gazebo.sh     # 终端 1：Gazebo + 相机 + octomap
./graspnet.sh           # 终端 2：GraspNet 检测节点
4-6 测试与可视化

  • 可视化部分不用手动配：moveit_camera.rviz 里已经加好了 /grasp_poses 的 MarkerArray 显示

  • 每个抓取画了两样东西，命名空间是分开的，可以在 MarkerArray 的 Namespaces 面板里单独勾选：

    • gripper 与 grasp：其余候选的夹爪实体与 approach 箭头
    • gripper_best 与 grasp_best：top-1 的夹爪实体与 approach 箭头

  • 可以勾选不同的 namespace

  • 请添加图片描述

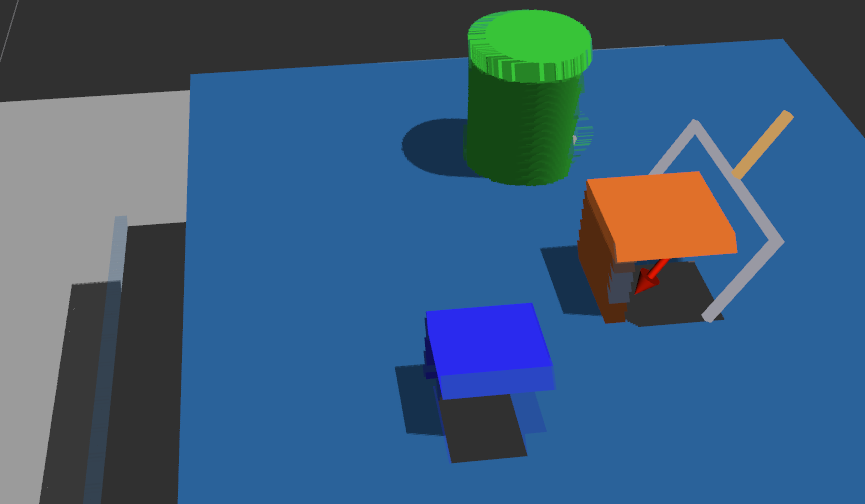

  • 默认情况下可以看到一对估计的爪子请添加图片描述

  • 如果只勾选 best，我们就只会看到一个 grasp，本帧的 best 落在斜着的蓝色正方体上请添加图片描述

  • 如果我们进一步删掉 Gazebo 里的蓝色正方体，best 就变成红色正方体了请添加图片描述

  • 进一步删掉红色方块，只剩绿色圆柱，可以看到估计出的 best 是侧面抓取，这比我们上一期的 OBB 方案更科学请添加图片描述

5 grasp-run对接夹取

5-1 点云不可观导致的best_grasp丢失问题
  • 举个例子，如果是上面的绿色圆柱，可以看到估计出的 best 是侧面抓取，姿态是斜的
  • 这时候如果复用之前的执行逻辑，机械臂一动起来，这个目标就会丢，整趟任务随之终止
  • 根因在相机是眼在手的 —— 它硬挂在 panda_hand 上，跟着手臂一起动：
时刻相机看到的/best_grasp
触发前（怠速位）桌面上的三个物体稳定发着同一个抓取
手臂开始移动视角持续在换1 Hz 刷新，内容跟着变
手臂移到物体侧面物体已经不在视野里变成别的物体，或者干脆不发
  • graspnet_node 是 1 Hz 不停刷新的，而一趟抓取要跑好几秒。这两个数字放在一起，结论就很清楚：边动边看在这个配置下根本不成立
  • 所以我们要做的第一件事，是在触发的那一刻把当前目标锁死。实现上就是两个独立的成员：
成员含义什么时候更新
best_最新一次观测/best_grasp 每来一帧就更新
committed_已提交的目标只在服务被调用的那一刻，从 best_ 拷一次
  • 快照的代码只有一行，但它是整个节点存在的理由：
// grasp_run_node.cpp —— startCb
// 快照。从这一刻起 best_ 再怎么变都与这一趟无关。
committed_ = best_;
committed_valid_ = true;
  • 还有一个必须一起快照的东西：点云
    • 执行宽度是从点云现量的（见 5-2），而量宽度靠的是"接触点周围那一块"
    • 相机眼在手，机械臂一动视角就换，晚一点量出来的就不再是触发那一刻那个物体的展布了，板里会混进别的东西
    • 而且量宽度与预演只读点云、只做规划、不动机器人，所以可以直接放在服务回调里、动手之前同步做完。失败就直接返回，机械臂一动不动 —— 比"先挪过去再发现不行"安全得多
// grasp_run_node.cpp —— startCb：点云跟目标位姿一起快照
committed_cloud_ = latest_cloud_;
has_committed_cloud_ = has_cloud_;

说人话：先把目标和解算它要用的那帧点云一起拍张照片，之后全程只看这张照片，眼睛再看到什么都不算数

  • 顺带一个小的工程点：触发服务用的是 std_srvs/Trigger，而不是自定义类型
    • ros2 service call 在任何终端都能调，不必先 source 本工作区的 install/
    • 自定义类型做不到这点 —— 终端只 source 过 /opt/ros/humble/setup.bash 时会报 “The passed service type is invalid”，报的是"类型名不认识"，很容易误判成节点没起来
5-2 宽度估计与实机抓取的问题
5-2-1 问题描述
  • 同时我们需要注意 GraspNet 发布的爪子宽度只是 1B 模型训练时设定的一个数值，它与物体的真实宽度没有对应关系
    • 它回归的是数据集里标注者当时的开口，pred_decode 又在上面乘了一个 1.2 的安全系数
    • 而 GraspNet 自己那套夹爪的开口上限是 GRASP_MAX_WIDTH = 0.1 m —— 整条链路里没有任何东西知道本机器人的夹爪只开到 0.08 m

但是!!! 真机上这一步不需要宽度：夹爪直接合到顶住物体，靠力控判断"夹到了"，开口最终停在哪儿无所谓

  • 我们的仿真没有这个通道，只能反过来 （其实理论上是可以维修的，但是太懒了）—— 从 best_grasp 的 6D 位姿自己去量物体有多宽，也就是用眼睛代替手感

  • 仿真之所以没有这个通道，根源是手指关节运动学驱动：

    • gazebo_ros2_control 在没有位置 PID 时走的是 Joint::SetPosition，直接瞬移关节位置
    • 不能上 PID 是因为这是 mimic 夹爪，两边互相追会出极限环（警告写在 panda_hand.ros2_control.xacro 里）
    • 所以 GripperCommand 返回的 stalled 与 reached_goal 完全反映不出有没有接触到物体 —— 手指是瞬移过去的，被挡住和没被挡住，这两个字段长一个样

  • 量法的出发点是抓取位姿本身： R R R 的第 0 列是 approach 轴、第 1 列是闭合轴，这已经是一个现成的局部坐标系

5-2-2 解决方法

  • 先把问题说清楚：要夹住物体，得先知道物体沿"两指合拢方向"有多宽，才能命令夹爪张那么宽再合上。网络给的宽度不能信（原因见 2-4-3 节，展开在 6-3 节），只能从点云里现量

  • 难点在于接触点周围那一片点里不只有要抓的物体，还有桌面、旁边的物体，无从分辨哪些点算数。最直觉的做法是"取接触点周围 r r r 米内的点，量它们在闭合轴上的最大跨度"，但 r r r 没有正确答案：

    • r r r 给 20 mm，球只圈住物体一角，量出来偏窄
    • r r r 给 80 mm，桌面被圈进来，量出来偏宽

  • 既然没有对的 r r r，就不选固定的 r r r：让 r r r 从 15 mm 一格一格涨到 80 mm（width_scan_r_min / width_scan_r_max，步长 width_scan_r_step），每涨一格量一次跨度，把整条曲线画出来。定义接触点 t t t、approach 轴 a a a、闭合轴 c c c（ R R R 的第 0、1 列），以及球内落在"两指之间"那一段的点：

B ( r ) = {   p ∈ P    ∣    ∥ p − t ∥ ≤ r ,      − ( δ 0 + f ) ≤ ( p − t ) ⋅ a ≤ max ⁡ ( d ,   0.005 )   } B(r) = \{\, p \in P \;\big|\; \|p - t\| \le r,\;\; -(\delta_0 + f) \le (p - t)\cdot a \le \max(d,\, 0.005) \,\} B(r)={p∈P ​∥p−t∥≤r,−(δ0​+f)≤(p−t)⋅a≤max(d,0.005)}

s ( r ) = max ⁡ p ∈ B ( r ) ( p − t ) ⋅ c    −    min ⁡ p ∈ B ( r ) ( p − t ) ⋅ c s(r) = \max_{p \in B(r)} (p - t)\cdot c \;-\; \min_{p \in B(r)} (p - t)\cdot c s(r)=p∈B(r)max​(p−t)⋅c−p∈B(r)min​(p−t)⋅c

* 两个界都取自夹爪自己的模型尺寸，没有一个是场景常量：$-\delta_0 - f$ 是手指根部（`DEPTH_BASE` 加 `FINGER_WIDTH`），$d$ 是这个候选的抓取深度即指尖。球本身是三维的，不补这一刀的话它还会圈到物体下面和后面的点，那些地方夹爪根本碰不到
  • s ( r ) s(r) s(r) 的形状是固定的，分三段：
s(r)
 |                                              # 球够到桌面，跨度开始暴涨
 |                                    ●
 |                          ●────●────●
 |                ●                              # 平台：球刚好把物体裹住
 |        ●
 |   ●
 +──┬───┬───┬───┬───┬───┬───┬───┬──> r  (mm)
   15  20  25  30  35  40  45  50
  • 球小了：球只圈住物体的一部分，球越大圈进越多，跨度跟着涨
  • 涨到某一格：球刚好把物体整个裹住。再往大涨，多出来的是空的地方（物体旁边没东西），跨度不再变 —— 这一段就是平台
  • 再涨：球够到桌面，桌面点被圈进来，跨度又开始暴涨

说人话：手张开得刚好抱住它时，量到的是它；手张得太大，就把桌沿也抱进来了

  • 所以平台上的那个跨度值就是物体宽度。平台不是我们定义的，是几何自己长出来的。写成公式就是取平台的起点，其中 τ \tau τ 是判"不再明显长"的相对容差：

r ∗ = min ⁡ {   r k + 1    ∣    s ( r k + 1 ) ≤ s ( r k ) ( 1 + τ ) ,      s ( r k + 2 ) ≤ s ( r k + 1 ) ( 1 + τ )   } , w = s ( r ∗ ) r^* = \min \{\, r_{k+1} \;\big|\; s(r_{k+1}) \le s(r_k)(1+\tau),\;\; s(r_{k+2}) \le s(r_{k+1})(1+\tau) \,\}, \qquad w = s(r^*) r∗=min{rk+1​ ​s(rk+1​)≤s(rk​)(1+τ),s(rk+2​)≤s(rk+1​)(1+τ)},w=s(r∗)

* 判据要**往后看两格**才能确认"连着两步都没长"：只看一格的话，某一格碰巧因为点云稀疏而没长，就会误判成平台开始。确认之后取的是被确认在平台里的 $r_{k+1}$，不取判据里第一个出现的 $r_k$。差这一格不是小事：一格就是 `5 mm` 的宽度差，折到闭合命令上是 `2.5 mm`
* 用相对比例而不是绝对毫米数，是因为绝对阈值会随物体尺寸失效 —— `2 mm` 对 `20 mm` 的小件是 `10%`，对 `80 mm` 的大件只有 `2.5%`，而本节点不该对"物体多大"有先验

  • 为什么取起点、不取末端：平台是一段，不是一个点

    • 起点是球刚好把物体裹严实的那一格，此时球里几乎干干净净只有物体
    • 末端是平台里最后那一格。它的跨度还没明显涨（5% 的判据说"涨这点还算平台"），但球已经胀到碰桌面的边上，混进了少量桌面点，量出来偏高

  • 这一点差别在数值上不留情面。取 50 mm 的物体：5% 的容差允许浮动 2.5 mm，末端那格 51.7 mm 正好顶满；按 q c l o s e = w / 2 − ϵ q_{close} = w/2 - \epsilon qclose​=w/2−ϵ（穿透量 ϵ = 0.5 \epsilon = 0.5 ϵ=0.5 mm）算，两指张开 2 × (51.7/2 - 0.5) = 50.7 mm，比物体还宽 0.7 mm，每根手指停在离物体面 0.35 mm 处 —— 两指根本没有接触物体，抬起来时物体留在桌上

  • 可见容差是判平台边界用的尺子，不是能在平台里随便挑的额度。穿透预算只有 0.5 mm，容差允许的浮动是 2.5 mm，把它当额度花，预算先见底

  • 蓝方块实测的曲线（下表是从日志里抽的几行）：

半径 r r r展布 s ( r ) s(r) s(r)说明
30 mm50.0 mm球刚圈满物体，展布已经等于真值
45 mm51.1 mm仍在平台内部，略高于真值
60 mm51.7 mm平台末端，污染最重的一格
65 mm60.1 mm越过末端，桌面点大量涌进来

  • 平台内部几乎不动（50.0 到 51.1 mm），越过末端才暴涨（51.7 到 60.1 mm）。这也是平台为什么到此为止：接触点在 z = 0.250、桌面在 z = 0.200，球长到 50 mm 就够到桌面了

  • 修法就是把取值从平台末端改成平台起点，找平台的判据不动：

// grasp_run_node.cpp —— 修改后
// 取平台的起点，不是平台的末端。
// 平台的起点是"球刚好圈满物体"的那一格，展布在那里就等于物体宽度；
// 再放大球只会把桌面/邻居圈进来，只会偏大，不会更准。
const double base = valid[start].span;
const double width = base;

  • 平台延伸到何处为止现在只用于日志：越过它的那一步就是球开始触及桌面或邻近物体的位置，打印出来是为了在后续出问题时能分辨"平台定位有误"还是"点云本身有误"

  • 有了宽度，闭合命令是：

q c l o s e = c l a m p ( w 2 − ϵ ,      0.008 ,      q o p e n − m ) q_{close} = \mathrm{clamp}\left(\frac{w}{2} - \epsilon,\;\; 0.008,\;\; q_{open} - m\right) qclose​=clamp(2w​−ϵ,0.008,qopen​−m)

* $w$ 是刚量得的宽度，$\epsilon$ 是 `grip_penetration`（`0.0005 m`），$q_{open}$ 是 `kGripperOpen`（单指行程 `0..0.04`，两指相对故最大开口 `0.08 m`），$m$ 是 `kCloseMargin`。上界取 $q_{open} - m$ 而不是 $q_{open}$，是因为 $q_{open}$ 正是 `OPEN` 命令的位置：闭合停在那里，`CLOSE` 就退化为原地不动，`reached_goal` 立即为真、动作报成功，而两指并未移动
* $\epsilon$ 必须很小。$w/2$ 恰是物体半宽，只相切不挤压就形不成夹持，所以要越过表面少许；但原因仍是上面那条运动学驱动 —— **这里根本没有力，穿透就是每 `10 ms` 把一根刚性手指置入刚性方块内部**，ODE 每步都要解算这一穿透并推出去，下一步又被置回原处，等于持续向求解器注入能量，实测取 `0.005` 时仿真整体停滞

说人话：穿透量是留给"手指能压实"的预算，可这份预算在仿真里是靠穿模换来的，给多了求解器直接罢工

5-3 修复规划器代码
  • 对应我们在 0-2 的说明，我们需要修改规划器的选择
  • 先回顾问题：前几期配置里，panda_arm 这个关节组没有配默认规划器
    • ompl_planning.yaml 里没写 default_planner_config，于是 MoveIt 自己补一个名为 panda_arm、类型 geometric::RRTConnect 的配置
    • RRTConnect 是关节空间采样规划器，它的代价函数是关节空间里的路径长度，里面没有"末端走直线"这一项
    • 结果是路径是接出来的，不是优化出来的 —— 某些关节来回摆、肘部乱翻都是允许的，而且它是随机的：同样两个点，每次跑出来的关节轨迹都不一样
  • 这对抓取是实质问题，不是好不好看：
    • APPROACH 段的语义是"沿 approach 轴推进 5 cm"。用采样规划器，末端会划弧，也就是指尖在接触物体之前就有横向位移，可能把物体推走
    • LIFT 段同理，划弧相当于给刚夹住的物体加横向加速度，最容易掉件
  • 怎么修：把 APPROACH 与 LIFT 换成 PILZ 的 LIN，PRE_GRASP 那段自由空间转移仍留给 OMPL
段pipelineplanner为什么
PRE_GRASPompl组默认（RRTConnect）只要求"能到"，不关心末端轨迹形状，采样规划器最稳
APPROACHpilz_industrial_motion_plannerLIN语义就是沿一条直线的平移，必须走直线
LIFTpilz_industrial_motion_plannerLIN同上
  • 这里的关键是"换规划器"，而不是"自己算直线"：
    • 换 OMPL 里别的 planner（RRT*、PRM*、SBL）没用 —— 它们全家都是关节空间采样，代价函数里同样没有"末端走直线"
    • CHOMP、STOMP 也一样，它们优化的是关节轨迹，平滑不等于末端直线
    • 要末端直线，必须换成以笛卡尔轨迹为优化对象的规划器，也就是 PILZ 的 LIN
  • 代码上的修改是让 pipeline 与 planner 变成入参，由调用方传进来：
// grasp_run_node.cpp
void selectPlanner(const std::string & pipeline, const std::string & planner)
{
  move_group_->setPlanningPipelineId(pipeline);
  move_group_->setPlannerId(planner);
}
  • 于是定下一条规矩：一段运动只能有一个设置点。planAndExecute 与 planToPoseOnly 都把 pipeline 与 planner 收成入参，设置这件事只在它们内部做一次
  • 两条 pipeline 都必须由 move_group 装进来，检查 launch 里的这一行：
# grasp_run.launch.py
.planning_pipelines(pipelines=['ompl', 'chomp', 'pilz_industrial_motion_planner'])
  • 三条 pipeline 都传了，运行时直接可用。同一条 pilz pipeline 里还有 PTP（点到点，不保证直线）与 CIRC（圆弧），本节点不用
  • 参数文件里 free_planner 留空是故意的，不是漏填：OMPL 那边请求里 planner_id 为空时会退回该组的默认配置，也就是上面那个 RRTConnect。想比对别的采样规划器，在这里填 RRTstarkConfigDefault 即可，不必改代码
5-4 完整核心代码实现
  • 这一节把 grasp_run 的核心几段完整贴出来。原文件带注释约 1900 行，下面保留全部逻辑，把那些长篇推导压成了短注
  • 第一段是候选归一与两个结构体。归一是为了让下游只有一种形状：
// grasp_run_node.cpp —— 候选表归一：发布方填了就用，没填（grasp_obb）就退化成单候选
std::vector<grasp_interfaces::msg::GraspCandidate>
candidateList(const grasp_interfaces::msg::BestGrasp & bg) const
{
  if (!bg.candidates.empty()) {
    return bg.candidates;
  }
  grasp_interfaces::msg::GraspCandidate c;
  c.pose = bg.pose.pose;
  c.width = bg.width;
  c.depth = bg.depth;
  c.score = bg.score;
  return {c};
}

// 一次尝试的全部几何与数值。集中成一个结构体之后，"位姿"与"宽度"在类型上就是同一个
// 候选的两半，不可能出现"用 A 候选的位姿配 B 候选的宽度"。
struct Attempt
{
  int index = -1;                       // 候选表下标（0 = top-1）
  geometry_msgs::msg::Pose pose;        // 候选自己的接触点位姿（画 marker 用）
  Eigen::Quaterniond q_tool;            // 法兰姿态
  Eigen::Vector3d approach;             // 指尖方向（单位向量，指向物体内部）
  Eigen::Vector3d contact;              // 接触点 t
  Eigen::Vector3d grasp_pose;           // 下探到位时法兰该在的位置
  Eigen::Vector3d hover;                // 悬停点（物体外侧）
  Eigen::Vector3d lift;                 // 抬升到位点
  double depth = 0.0;                   // 该候选的 depth
  double width = 0.0;                   // 点云现量的执行宽度
  double width_net = 0.0;               // 发布方给的宽度，仅日志对照
  float score = 0.0f;
  bool orientation_from_msg = false;    // false = 用了写死的顶视兜底
  std::string orientation_why;
};

// 一次选择的全部结果：被采用的候选 + 三条已经校验过的轨迹。
// 三条都要留着 —— 执行阶段只要重新规划，校验与执行就是两个不同的规划问题。
struct Selection
{
  Attempt attempt;
  moveit::planning_interface::MoveGroupInterface::Plan pre_grasp;   // OMPL 自由转移
  moveit::planning_interface::MoveGroupInterface::Plan approach;    // PILZ LIN 推进
  moveit::planning_interface::MoveGroupInterface::Plan lift;        // PILZ LIN 抬升
  bool have_linear_plans = false;
};
  • 第二段由候选算出全部几何。位置全部沿 approach 轴推：
// grasp_run_node.cpp —— 候选转几何。contact = 接触点，approach 指向物体内部。
// finger_offset_ 是"法兰到指尖"沿工具轴的距离，所以要让指尖落在某点 p，法兰就摆在
// p - approach * finger_offset_。反推三处：
//   下探到位：指尖落在 contact + approach*depth，正是 RViz 里绿色夹爪画的位置
//   悬停点：  再从下探点沿 approach 轴退开 approach_dist_，即物体外侧
//   抬升点：  下探点的 z 加 lift_height_，方向是世界 +z（把物体搬离支撑面是场景语义）
bool prepare(const grasp_interfaces::msg::GraspCandidate & c, Attempt & out, std::string & why)
{
  out = Attempt();
  out.pose = c.pose;
  out.depth = graspDepth(c.depth);
  out.width_net = std::max(0.0, static_cast<double>(c.width));
  out.score = c.score;

  const geometry_msgs::msg::Pose & gp = c.pose;
  out.contact = Eigen::Vector3d(gp.position.x, gp.position.y, gp.position.z);

  Eigen::Quaterniond q_tool(0.0, 1.0, 0.0, 0.0);   // Rx(pi)，指尖朝下
  Eigen::Vector3d approach(0.0, 0.0, -1.0);        // 与 Rx(pi) 一致：指尖方向 = world -z

  if (!hand_to_tip_ok_) {
    // 机器级问题：手相对法兰的变换量不到。每个候选都一样，退写死的顶视姿态。
    out.orientation_from_msg = false;
    out.orientation_why = "手相对法兰的变换未知（机器人模型里没量到）";
  } else {
    std::string owhy;
    if (!toolOrientation(gp.orientation, q_tool, approach, owhy)) {
      // 候选级问题：这个候选自己朝向退化。退顶视在这里是有害的 —— 那会让一个坏候选
      // 看起来"能用"，还占掉一个名额。所以拒绝它，换下一个。
      why = "朝向退化（" + owhy + "）";
      return false;
    }
    out.orientation_from_msg = true;
  }

  out.q_tool = q_tool;
  out.approach = approach;
  out.grasp_pose = out.contact + approach * (out.depth - descend_gap_ - finger_offset_);
  out.hover = out.grasp_pose - approach * approach_dist_;
  out.lift = Eigen::Vector3d(out.grasp_pose.x(), out.grasp_pose.y(),
                             out.grasp_pose.z() + lift_height_);
  return true;
}
  • 第三段是量宽度，也就是 5-2 那一整套几何的落地。它直接在点云自己那一帧里算，只把"接触点加两条轴"变换过去：
// grasp_run_node.cpp —— 从点云现量物体沿闭合轴的宽度
bool measureWidth(const sensor_msgs::msg::PointCloud2 & cloud, const std::string & world,
                  const grasp_interfaces::msg::GraspCandidate & cand, double & width_out,
                  std::string & why)
{
  if (cloud.data.empty()) {
    why = "点云是空的";
    return false;
  }

  // 相机眼在手，它相对 world 一直在动，所以这份 TF 必须查，不能写死。
  const std::string cam = cloud.header.frame_id;
  geometry_msgs::msg::TransformStamped tf;
  try {
    // 用点云自己的时间戳查：相机跟手臂固连，点云那一瞬间的相机位姿与"现在"不同。
    tf = tf_buffer_->lookupTransform(cam, world, cloud.header.stamp,
                                     tf2::durationFromSec(0.2));
  } catch (const tf2::TransformException & ex) {
    try {
      tf = tf_buffer_->lookupTransform(cam, world, tf2::TimePointZero);
    } catch (const tf2::TransformException & ex2) {
      why = "查不到 " + world + " -> " + cam + " 的 TF：" + ex2.what();
      return false;
    }
  }
  const geometry_msgs::msg::Quaternion & tq = tf.transform.rotation;
  const Eigen::Matrix3d R_cam_world =
    Eigen::Quaterniond(tq.w, tq.x, tq.y, tq.z).normalized().toRotationMatrix();
  const geometry_msgs::msg::Vector3 & tt = tf.transform.translation;
  const Eigen::Vector3d p_cam_world(tt.x, tt.y, tt.z);

  // 目标位姿进相机系：点是仿射（R*p + t），方向只转不平移。
  const geometry_msgs::msg::Pose & gp = cand.pose;
  const Eigen::Vector3d t_world(gp.position.x, gp.position.y, gp.position.z);
  const Eigen::Quaterniond gq(gp.orientation.w, gp.orientation.x, gp.orientation.y,
                              gp.orientation.z);
  const Eigen::Matrix3d Rg = gq.normalized().toRotationMatrix();
  const Eigen::Vector3d t_c = R_cam_world * t_world + p_cam_world;
  const Eigen::Vector3d a_c = (R_cam_world * Rg.col(0)).normalized();  // 接近轴
  const Eigen::Vector3d c_c = (R_cam_world * Rg.col(1)).normalized();  // 闭合轴

  // 板的两端是夹爪几何：下界是手指根部（比接触点还靠外一个指根长度），上界是指尖。
  const double depth = graspDepth(cand.depth);
  const double slab_lo = -(DEPTH_BASE + FINGER_WIDTH);
  const double slab_hi = std::max(depth, 0.005);

  // 一次遍历，把扫描要用的三个量先算好（半径扫描复用它们，反复遍历点云太浪费）。
  // NaN/Inf 是深度图的无效像素，它们参与的比较恒为 false，会被 !(...) 一起滤掉。
  struct Sample
  {
    double r2, da, dc;
  };
  std::vector<Sample> samples;
  samples.reserve(8192);
  const double r_max2 = width_r_max_ * width_r_max_;
  for (sensor_msgs::PointCloud2ConstIterator<float> ix(cloud, "x"), iy(cloud, "y"),
       iz(cloud, "z");
       ix != ix.end(); ++ix, ++iy, ++iz) {
    const Eigen::Vector3d d(*ix, *iy, *iz);
    const Eigen::Vector3d rel = d - t_c;
    const double r2 = rel.squaredNorm();
    if (!(r2 <= r_max2)) {continue;}  // !(...) 一次拦掉 NaN 与超球两种
    samples.push_back({r2, rel.dot(a_c), rel.dot(c_c)});
  }
  if (samples.empty()) {
    why = "点云在接触点周围 " + std::to_string(width_r_max_ * 1000.0) +
          " mm 内一个点都没有 —— 目标可能已经不在视野里";
    return false;
  }

  // 半径扫描。只记有效采样（点数够），后面找平台只在这串上做。
  struct Scan
  {
    double r, span;
    int cnt;
  };
  std::vector<Scan> valid;
  std::string table;
  char row[192];
  const int steps = static_cast<int>((width_r_max_ - width_r_min_) / width_r_step_) + 1;
  for (int i = 0; i < steps; ++i) {
    const double r = width_r_min_ + i * width_r_step_;
    const double r2 = r * r;
    double lo = std::numeric_limits<double>::max();
    double hi = std::numeric_limits<double>::lowest();
    int cnt = 0;
    for (const Sample & s : samples) {
      if (!(s.r2 <= r2)) {continue;}
      if (s.da < slab_lo || s.da > slab_hi) {continue;}
      lo = std::min(lo, s.dc);
      hi = std::max(hi, s.dc);
      ++cnt;
    }
    if (cnt >= width_min_points_) {
      const double span = hi - lo;
      valid.push_back({r, span, cnt});
      std::snprintf(row, sizeof(row), "\n    r=%5.1fmm  点数=%5d  展布=%6.1fmm",
                    r * 1000.0, cnt, span * 1000.0);
    } else {
      std::snprintf(row, sizeof(row), "\n    r=%5.1fmm  点数=%5d  （点太少，不计入）",
                    r * 1000.0, cnt);
    }
    table += row;
  }
  // 整张 r-表每次都打日志：出问题时看表就知道是平台没找对，还是点云本身就不对。
  RCLCPP_INFO(get_logger(), "    宽度扫描（沿闭合轴的展布）：%s", table.c_str());
  if (valid.size() < 3) {
    why = "宽度扫描拿不到足够的有效采样（只有 " + std::to_string(valid.size()) +
          " 个），接触点周围点太稀 —— 看看上面那张表";
    return false;
  }

  // 找平台起点：第一个"连续两步的展布都基本没长"的位置。斜坡段每步都明显在长，
  // 只有到了平台才会连着两步几乎不动，所以这个判据能把两者分开。
  size_t start = valid.size();
  for (size_t k = 0; k + 2 < valid.size(); ++k) {
    if (valid[k + 1].span <= valid[k].span * (1.0 + width_plateau_tol_) &&
        valid[k + 2].span <= valid[k + 1].span * (1.0 + width_plateau_tol_)) {
      start = k + 1;
      break;
    }
  }
  if (start >= valid.size()) {
    why = "宽度扫描没出现平台（展布一路在长）—— 多半是物体比扫描半径 " +
          std::to_string(width_r_max_ * 1000.0) +
          " mm 还大，或这点云里的东西不是刚体一块。看看上面那张表";
    return false;
  }

  // 取平台的起点，不是平台的末端。理由完整写在 5-2 节：本场景里球半径到 50mm 就够到
  // 桌面了，平台的末端恰恰是污染最重的一格，而闭合命令只留了 0.5mm 的穿透预算。
  const double base = valid[start].span;
  // 平台延伸到哪儿为止，现在只用于日志：越过它的那一步就是球够到桌面/邻居的地方。
  size_t last = start;
  for (size_t k = start + 1; k < valid.size(); ++k) {
    if (valid[k].span > base * (1.0 + width_plateau_tol_)) {break;}
    last = k;
  }
  const double width = base;
  RCLCPP_INFO(get_logger(),
              "    量宽度 = %.1f mm：取平台起点 r=%.1fmm（展布 %.1f mm，%d 点）；"
              "平台到 r=%.1fmm 为止（再往后球够到桌面/邻居，展布涨到 %.1f mm，那是污染）",
              width * 1000.0, valid[start].r * 1000.0, base * 1000.0, valid[start].cnt,
              valid[last].r * 1000.0, valid[last].span * 1000.0);

  if (width > 2.0 * kGripperOpen) {
    why = "量出的宽度 = " + std::to_string(width * 1000.0) + " mm 超过本夹爪最大开口 " +
          std::to_string(2.0 * kGripperOpen * 1000.0) + " mm，这个候选物理上夹不了";
    return false;
  }
  // 下限用夹爪自己的极限，不是场景常量：闭合命令的下界是 0.008，对应开口 16mm。
  if (width < 2.0 * 0.008) {
    why = "量出的宽度只有 " + std::to_string(width * 1000.0) + " mm，比本夹爪能闭合到的"
          "最小开口还小 —— 说明板里那些点不是物体表面，看看上面那张表的点数和展布";
    return false;
  }

  width_out = width;
  RCLCPP_INFO(get_logger(),
              "    -> 这个候选量得出宽度：执行用它 %.1f mm（网络给的 width=%.1f mm，"
              "仅作对照，不参与执行）", width * 1000.0, cand.width * 1000.0);
  return true;
}
  • 第四段是候选筛选。按分数降序逐个试，取第一个"量得出宽度，且悬停可达，且推进与抬升两段笛卡尔预演都通"的：
// grasp_run_node.cpp —— 候选筛选。整趟筛选与预演都不动机器人。
bool selectCandidate(const grasp_interfaces::msg::BestGrasp & bg,
                     const sensor_msgs::msg::PointCloud2 & cloud, bool has_cloud,
                     Selection & sel, std::string & why)
{
  if (!has_cloud) {
    why = "还没收到点云（话题 " + cloud_topic_ + "），量不出宽度";
    return false;
  }
  if (!waitForJointStates()) {
    why = "no /joint_states yet";
    return false;
  }

  const std::vector<grasp_interfaces::msg::GraspCandidate> cands = candidateList(bg);
  const std::string world =
    bg.pose.header.frame_id.empty() ? std::string("world") : bg.pose.header.frame_id;
  const int n = std::min(static_cast<int>(cands.size()), std::max(1, max_candidates_));

  const auto t_start = std::chrono::steady_clock::now();
  std::string rejected;
  for (int k = 0; k < n; ++k) {
    const grasp_interfaces::msg::GraspCandidate & c = cands[k];
    RCLCPP_INFO(get_logger(),
                "  候选 #%d  score=%.3f  接触点 [%.3f %.3f %.3f]  msg宽度=%.1fmm  depth=%.3f",
                k, c.score, c.pose.position.x, c.pose.position.y, c.pose.position.z,
                c.width * 1000.0, c.depth);

    // 每轮重设起点：上一轮可能把起点串成了某条预演轨迹的末点。
    setStartFromJointStates();

    std::string w;
    auto reject = [&](const std::string & stage) {
      RCLCPP_WARN(get_logger(), "    -> 拒绝：%s（%s）", stage.c_str(), w.c_str());
      char line[512];
      std::snprintf(line, sizeof(line), "  #%d（score %.3f）：%s —— %s\n", k, c.score,
                    stage.c_str(), w.c_str());
      rejected += line;
    };

    Attempt att;
    if (!prepare(c, att, w)) {reject("朝向不可用"); continue;}
    att.index = k;   // prepare 里 out = Attempt() 会清掉，所以在它之后设
    if (!measureWidth(cloud, world, c, att.width, w)) {reject("量宽度失败"); continue;}

    // 三条轨迹在这里一次性算出来。plan_b / plan_c 声明在 if 之外是必须的：
    // 预演打开时它们是执行阶段要原样放的东西，出了 if 就得还活着。
    moveit::planning_interface::MoveGroupInterface::Plan plan_a, plan_b, plan_c;
    if (!planToPoseOnly("PRE_GRASP", att.hover, att.q_tool, free_pipeline_, free_planner_,
                        plan_a, w)) {
      reject("悬停不可达");
      continue;
    }
    if (screen_linear_precheck_) {
      // 预演从悬停轨迹的末点出发，不是从当前关节状态出发 —— 理由见下一段说明。
      setStartFromTrajectory(plan_a.trajectory_);
      if (!planToPoseOnly("APPROACH", att.grasp_pose, att.q_tool, linear_pipeline_,
                          linear_planner_, plan_b, w)) {
        reject("推进段不可达");
        continue;
      }
      setStartFromTrajectory(plan_b.trajectory_);
      if (!planToPoseOnly("LIFT", att.lift, att.q_tool, linear_pipeline_, linear_planner_,
                          plan_c, w)) {
        reject("抬升段不可达");
        continue;
      }
    }

    sel.attempt = att;
    sel.pre_grasp = plan_a;
    sel.have_linear_plans = screen_linear_precheck_;
    if (screen_linear_precheck_) {
      sel.approach = plan_b;
      sel.lift = plan_c;
    }
    setStartFromJointStates();
    const double dt = std::chrono::duration<double>(
      std::chrono::steady_clock::now() - t_start).count();
    if (k == 0) {
      RCLCPP_INFO(get_logger(),
                  "  => 采用候选 #0（就是 top-1 本身，score %.3f）；筛选总耗时 %.1fs",
                  c.score, dt);
    } else {
      RCLCPP_INFO(get_logger(),
                  "  => 采用候选 #%d（score %.3f，比 top-1 低 %.3f —— top-1 够不着，"
                  "退到它后面第一个可行的）；筛选总耗时 %.1fs",
                  k, c.score, cands.front().score - c.score, dt);
    }
    return true;
  }

  setStartFromJointStates();
  why = "没有可行候选：试了 " + std::to_string(n) + " 个（快照共 " +
        std::to_string(cands.size()) + " 个），逐个被拒的原因是\n" + rejected +
        "（筛选全程只做规划与量宽度，机械臂一动不动）";
  return false;
}
  • 第五段是执行。它只读 Selection，自己不算任何几何、也不重新规划：
// grasp_run_node.cpp —— 主流程（在服务回调线程上阻塞执行）
bool runSequence(const Selection & s, const Trigger::Response::SharedPtr & res)
{
  const Attempt & a = s.attempt;
  RCLCPP_INFO(get_logger(),
              "grasp target: [%.3f, %.3f, %.3f]，采用候选 #%d（score %.3f）；"
              "执行宽度=%.1f mm（网络给 %.1f mm），depth=%.3f",
              a.contact.x(), a.contact.y(), a.contact.z(), a.index, a.score,
              a.width * 1000.0, a.width_net * 1000.0, a.depth);

  // 1) 张开夹爪（在当前位置附近做，安全）
  if (!sendGripper(res, "OPEN", kGripperOpen, kGripperOpenEffort)) {
    return false;
  }

  // 2) 悬停到物体外侧（沿 approach 轴退开；顶视时就是正上方）。自由空间转移，
  //    这一段故意不用直线：从当前位姿到悬停点的直线方向是任意的，要求它走直线既没有
  //    语义上的好处，又很容易无解。执行的是筛选阶段预规划好的那条轨迹 —— OMPL 是采样的，
  //    同起点同一目标再 plan 一次会得到另一条路、甚至另一个 IK 分支。
  if (!executePlan(res, "PRE_GRASP", s.pre_grasp)) {
    return false;
  }

  // 3) 沿 approach 轴推进到 grasp_pose，指尖正好落在绿色夹爪画的位置。
  //    PILZ LIN 直线：划弧会把物体推走。执行的是预演过的那条。
  if (s.have_linear_plans) {
    if (!executePlan(res, "APPROACH", s.approach)) {
      return false;
    }
  } else if (!moveLinear(res, "APPROACH",
                         a.grasp_pose.x(), a.grasp_pose.y(), a.grasp_pose.z(), a.q_tool)) {
    return false;
  }

  // 4) 闭合握紧。闭合目标 = 量出的宽度/2 - grip_penetration，穿透量必须很小。
  //    宽度用 a.width（点云现量、属于这个候选），不是网络给的 width。
  //    上界用 kGripperOpen - kCloseMargin 而不是 kGripperOpen：后者正是 OPEN 命令的位置，
  //    一旦 close 被夹到那儿，CLOSE 就退化成"停在原地"、reached_goal 立刻为真、
  //    动作报成功而手指一动没动。
  const double close =
    std::clamp(a.width / 2.0 - grip_penetration_, 0.008, kGripperOpen - kCloseMargin);
  if (!sendGripper(res, "CLOSE", close, max_effort_)) {
    // 必须松手。CLOSE 失败时手指很可能正被命令压在物体里，咬着不放会让 Gazebo
    // 每 10ms 解算一次穿透，实测过一次整个仿真冻死。
    releaseGripperBestEffort();
    return false;
  }

  // 5) 抬升，方向是世界 +z，不是 approach 轴。这一段只沿 approach 轴走的话，顶视时
  //    碰巧就是竖直向上，斜着抓时就变成"把手指从物体侧面横着抽走"，物体会被拖过桌面。
  //    这里失败不松手，跟第 4 步刻意不同：此时穿透量只有 0.0005，不会把求解器顶死，
  //    物体正被夹在空中，松手反而把它摔了。
  if (s.have_linear_plans) {
    if (!executePlan(res, "LIFT", s.lift)) {
      return false;
    }
  } else if (!moveLinear(res, "LIFT", a.lift.x(), a.lift.y(), a.lift.z(), a.q_tool)) {
    return false;
  }

  // 6) 停住。不回位、不松手 —— 本步骤没有失败路径，只是把状态说出来。
  RCLCPP_INFO(get_logger(),
              "HOLD: 已举起并停住于 [%.3f, %.3f, %.3f]，夹爪保持闭合（不回位、不松手）",
              a.lift.x(), a.lift.y(), a.lift.z());
  return true;
}
  • 这里有一条容易被改坏的设计，值得单独强调：预演出来的三条轨迹是被保留下来原样执行的，执行阶段一条都不重算
  • 这不是省事，因为"预演通过"推不出"重规划也会通过"，理由有两条：
    • 起点不同。预演 APPROACH 时起点取的是悬停轨迹的末点，真执行时起点是臂实际停住的状态，中间隔着控制器的跟踪误差。"PILZ LIN 是确定的"只保证同起点同目标得到同结果，管不了起点不同
    • 规划场景会变。相机眼在手，走完 PRE_GRASP 实测要 3.85 s，这段时间视角一直在换、octomap 一直在长，而 MoveIt 2 在 Humble 上的 octomap 没有占位衰减，长进去的格子就是永久的
  • 第二条是实测撞上的：预演时 APPROACH 规划成功，几秒后真执行时报 INVALID_MOTION_PLAN，move_group 日志里是 <octomap> 撞上 panda_link1，7 个路点全废
  • 留着重放就没有这个窗口 —— execute() 本身不做碰撞检查，它只比对轨迹首点与当前实际状态，所以"校验过的那条就是校验过的那条"
5-5 测试

我们分别启动三个终端：

# 终端 1：Gazebo + 眼在手相机 + octomap
./1_depth_gazebo.sh

# 终端 2：GraspNet 检测节点（要加载 430MB 权重，首次启动在 GPU 上要几十秒）
./graspnet.sh

# 终端 3：执行节点 + 触发一次抓取
./6_grasp.sh

  • 可以看到顺利夹起来了请添加图片描述

  • 同样道理，如果我们删掉蓝色方块，就有圆柱，如你所见，圆柱是侧面抓取的请添加图片描述

  • 需要说明的是，下一次调用的时候，需要先回到初始位置，否则无法观测桌子平面。由于教学，本系统不实现这个功能

  • 想再抓一次不必重启节点，另开一个终端发一次触发就行：

ros2 service call /grasp_run/start std_srvs/srv/Trigger
  • 还有一点：6_grasp.sh 里的 cleanup() 里有一条按路径精确 pkill 的语句，它不是多余的
    • kill 掉 ros2 launch 不会带走它的子进程，grasp_run_node 会被 init 收养继续活着，占着 /grasp_run/start 和那个 MoveGroupInterface
    • 下次再起一个就变成两个节点抢同一个服务名，行为随 DDS 匹配结果而定 —— 与 4-5 节 graspnet.sh 里那个坑是同一类

6 扩展-grasp-net的训练

  • 这里我们只提供理论，由于我们的重心在后面的 vla 内容，故这里仅做扩展介绍
6-1 介绍
  • GraspNet 的训练目标一句话能说完：给定一帧场景点云，让它对帧里的每一个种子点先选一个 approach 视角，再在这个视角的圆柱里给出面内角度、深度、宽度、容差与质量分；训练就是让这些输出逼近数据集里的解析标注

说人话：它学的是"点云上这个位置、朝这个方向、张这么宽，抓得好不好"这一句，跟"这是个什么物体、它该怎么抓"没有关系。换成没见过的物体、没见过的摆放，这句话照样成立，迁移性就是从这儿来的

6-2 数据集采集
  • 2-7 节讲的是 GraspNet-1Billion 的规模，这里讲它是怎么造出来的，因为标注怎么来的，决定了模型的能力边界在哪
  • 整条流程分四步，前三步都在场景级做，只有最后一步回到帧级：
步骤做什么产出
采集对同一个杂物堆叠场景，从多个视角扫 RGB-D每个场景一批带相机位姿的 RGB-D
重建按相机位姿把多帧融合成 TSDF 体素，再抽成网格每个场景一份完整的点云与网格
标注在完整网格上算解析力闭合抓取，同时标出每个物体的 6D 位姿场景级的抓取集合
投影把场景级抓取按相机位姿投回每一帧，并剔除该帧看不见的每帧的抓取标注
  • 每个场景采多少帧，代码里是写死的：
# dataset/graspnet_dataset.py
for x in tqdm(self.sceneIds, desc='Loading data path and collision labels...'):
    for img_num in range(256):
        self.colorpath.append(os.path.join(root, 'scenes', x, camera, 'rgb', str(img_num).zfill(4)+'.png'))
        self.depthpath.append(os.path.join(root, 'scenes', x, camera, 'depth', str(img_num).zfill(4)+'.png'))
        self.labelpath.append(os.path.join(root, 'scenes', x, camera, 'label', str(img_num).zfill(4)+'.png'))
        self.metapath.append(os.path.join(root, 'scenes', x, camera, 'meta', str(img_num).zfill(4)+'.mat'))
  • 每套相机每个场景采 256 帧，两套相机（realsense 与 kinect）合起来就是每个场景 512 帧
    • 于是 190 × 256 × 2 = 97,280 —— 2-7 节那个"97,280 张 RGB-D"就是这么来的
    • 每帧配四个文件：rgb、depth、label（实例分割图）、meta（内参矩阵与深度缩放因子），所以物体位姿、可见性判断全都有据可依
  • 四个关键设计，每一个都在解决一个具体问题：
    • 为什么要在场景级标注，而不是逐帧标注：单帧点云永远看不全物体，背面被挡、自遮挡都在。只在单帧上算力闭合，会把大量本来可行的抓取误判成不可行，而且这个偏差是系统性的、不可能靠多训几个 epoch 补回来
    • 为什么标注密度能到十亿量级：解析力闭合是对每个物体、每条采样方向都算一遍，算得动就全留下，中间没有人工取舍这一环。人工标注受限于人力，只能标"最优的那几个"，这就是本数据集与早期抓取数据集数量级差距的来源
    • 为什么要预先算碰撞标记：数据集里给每个场景单独存了一份 collision_labels.npz，形状 (Np, V, A, D)，把"这条抓取会不会撞到场景"提前算完
    • 为什么要有 13 个 DexNet 2.0 对抗物体：那批物体形状光滑、对称、缺纹理，专门用来压模型"靠纹理和局部特征猜"的习惯，逼它去学几何

说人话：先架着相机把一个场景从各个角度扫一遍，拼成一个完整模型，在完整模型上把能抓的地方全算出来，最后按每张照片的视角"看回去"，照片里看得见的才算这一帧的标签

  • 投影这一步落到代码上是这样，它同时解释了"碰撞"是怎么进到监督信号里的：
# dataset/graspnet_dataset.py —— 把场景级标注挂到这一帧上（注释已压缩，逻辑逐字）
points, offsets, scores, tolerance = self.grasp_labels[obj_idx]  # 物体系下的解析标注
collision = self.collision_labels[scene][i]                      # (Np, V, A, D)

# 剔除这一帧里看不见的抓取点：把物体系抓取点按物体位姿投到场景里，
# 与这一帧该物体的可见点云比最近距离，超过 1 cm 的判为看不见
visible_mask = remove_invisible_grasp_points(
    cloud_sampled[seg_sampled == obj_idx], points, poses[:, :, i], th=0.01)
points = points[visible_mask]
scores = scores[visible_mask]
collision = collision[visible_mask]

# 会碰撞的抓取，分数与容差直接置 0 —— 碰撞是被折进"分数"里学的
scores[collision] = 0
tolerance[collision] = 0
  • 注意最后两行：碰撞直接改在标注里，不靠后处理规则去判 —— 一条会撞到桌面的抓取，在训练数据里分数就是 0，模型自然学会给它低分
    • 这也解释了为什么 grasp_detector.py 里还要再挂一道 ModelFreeCollisionDetector：训练侧学到的是"数据集那个场景里的碰撞"，而我们现场场景是我们自己的桌面与障碍物，网络没理由知道
  • 这一套流程里还有一件事必须单独拎出来，它是第 5 章那个宽度问题的根本原因：
    • 解析力闭合算的是"一个给定夹爪模型能在哪里闭合"，标注里的宽度就是那个夹爪当时的开口
    • 也就是说，数据集与夹爪几何是绑死的，换夹爪就得重算标注，不存在"换个夹爪凑合用"的可能
    • 数据集侧把这件事写死在常量里：
# graspnet-baseline/utils/loss_utils.py
GRASP_MAX_WIDTH = 0.1          # 宽度回归的上限，同时也是宽度损失的归一化尺度
GRASP_MAX_TOLERANCE = 0.05
THRESH_GOOD = 0.7              # 0.7 以上算"好抓取"，用于 view 软标签与评测
THRESH_BAD = 0.1               # 0.1 以上才进训练掩码
  • 而我们的 panda 夹爪最大开口只有 0.08 m（panda_finger_joint 行程 0..0.04，两指合计 0.08），这个数字在整条链路里没有任何一处知道
  • 所以 5-2 节那张表里 60 mm 的圆柱报出 74.8 mm、比 40 mm 的方块还小，它答的本来就不是我们问的那个问题，与网络学得好不好无关
6-3 训练流程
  • 训练目标是把 2-4 节列出的那几个输出头各自对齐到标注，所以损失是多任务加权求和。baseline 里就是这几行：
# models/loss.py
def get_loss(end_points):
    objectness_loss, end_points = compute_objectness_loss(end_points)
    view_loss, end_points = compute_view_loss(end_points)
    grasp_loss, end_points = compute_grasp_loss(end_points)
    loss = objectness_loss + view_loss + 0.2 * grasp_loss
    end_points['loss/overall_loss'] = loss
    return loss, end_points
  • 各头的监督形式：
头形式损失备注
objectness二分类，种子点级交叉熵“这个位置能不能抓”
view_score300 维回归MSE标签是软标签，不是 one-hot
grasp_score每个角度与深度的组合各一个huber，delta=1深度就藏在它里面
grasp_angle_cls12 类分类，在每个深度层上各做一次交叉熵一共 48 个 logits
grasp_width回归huber，且先除以 GRASP_MAX_WIDTH误差按"几厘米"来衡量
grasp_tolerance回归huber，且先除以 GRASP_MAX_TOLERANCE容差
  • 有三处设计值得单独说：
    • view_score 用 MSE 而不是交叉熵：它的标签是"这个视角下有多大比例的抓取是好抓取"，是一个 [0, 1] 的连续值。拿分类去拟合一个比例，会把 0.9 与 0.95 当成两个互斥的类别
    • 深度没有单独的回归头。标注张量是 (种子点, 12 角度, 4 深度) 的网格，每格一个分数；推理时 grasp_depth_class = argmax(grasp_score, dim=1)，深度是被"哪个深度层分数最高"选出来的
      • 好处是深度误差天然被限制在那四个离散层上（0.01 / 0.02 / 0.03 / 0.04 m），不会回归出物理上无意义的中间值
      • 代价是深度精度上限就是 1 cm，需要更细的深度分辨率就必须加层，而加层意味着标注也要重算
    • 第二级的权重是 0.2：先保证"能抓的地方被找出来"，再保证"参数报得准"。反过来配权重，会让模型在大量本来就没希望的点上死抠宽度精度
  • 训练与推理之间还有一处故意的不对称，看 Stage 2 的前向就知道了：
# models/graspnet.py —— GraspNetStage2.forward
if self.is_training:
    grasp_top_views_rot, _, _, _, end_points = match_grasp_view_and_label(end_points)
    seed_xyz = end_points['batch_grasp_point']      # 训练：圆柱中心用标注的抓取点
else:
    grasp_top_views_rot = end_points['grasp_top_view_rot']
    seed_xyz = end_points['fp2_xyz']                # 推理：圆柱中心用骨干网下采的种子点
  • 也就是说，Stage 2 训练时是直接站在标注抓取点上学"这个点的参数是多少"，而"哪些点值得站"这件事完全交给 Stage 1 的 objectness（损失里也是把 objectness_label 按 fp2_inds 聚到种子点上去监督的）
    • 这样切分的好处是任务解耦：Stage 2 不用去学"这里没东西"，只管学参数回归，收敛更快
    • 代价是两级之间留了一个隐含假设：fp2 种子点得落在标注抓取点附近，Stage 2 学到的东西才用得上。种子点密度不够时，精度掉在这里而不是掉在参数回归上
  • 训练超参里有一条必须记住：num_view = 300、num_angle = 12、num_depth = 4、cylinder_radius = 0.05、hmin 与 hmax_list 这几个数训练与推理必须完全一致
    • 因为它们决定的是张量的形状与几何含义，不是可以两边各调各的旋钮
    • 4-2 节的 _build_net 里这几个数就是照抄训练配置的，注释里那句"num_view 锁 300（baked into checkpoint，不可调）"说的正是这件事
  • 官方 baseline 的训练配置大致是这样：
参数默认值说明
--num_point20000每帧采样点数，与推理侧一致
--batch_size2小得反常，原因见下
--learning_rate0.001初始学习率
--max_epoch18训练总轮数
--lr_decay_steps8,12,16在第 8、12、16 轮各降一次，每次乘 0.1
--bn_decay_step2每 2 轮把 BN 动量乘 0.5
  • batch_size 只用 2 不是笔误：单个样本的标注张量是 (种子点, 12 角度, 4 深度) 的网格，再叠上 20000 点的点云与圆柱采样，显存占用远大于常见的分类任务
  • max_epoch = 18 这个数也不是随手取的：学习率在第 8、12、16 轮各降一次，18 恰好让最后两次降完还剩两轮收敛
    • 这一点能和 3-4 节对上：从 checkpoint-rs.tar 里读出的 epoch 就是 18，加载时打印的 (epoch: 18, device: cuda:0) 就是它
  • 最后说如果真要用我们自己的夹爪微调，要做哪几件事、各自的代价是什么：
    • 重跑解析标注：把夹爪模型换成 panda 的（最大开口 0.08 m），对重建出的场景网格重算一遍力闭合。这一步比训练本身贵得多，也是整件事真正的门槛 —— 训练只要一块显卡和十几个小时，重算标注要的是整套采集与重建流程
    • 把 GRASP_MAX_WIDTH 从 0.1 改成 0.08：让宽度回归的上限与损失的归一化尺度都对齐到实际能力，否则网络仍然会预测出我们根本张不开的抓取
    • 数据侧可以偷懒，但要小心：网络输入就是单帧点云，所以理论上拿单帧微调是可行的。但真实标注是场景级算完再投影的，只用单帧会系统性丢掉被遮挡的抓取，正样本偏少，微调容易把模型带向"只抓看得见的正面"
    • 更省事的方向是绕开重训：在点云里现量宽度（5-2 节的做法），让网络的输出只当"抓取位姿的提议"用，所有数值量自己算。本期走的就是这条路
  • 这一章的内容本期不落地执行，作为后面 vla 内容的前置储备

总结

  • 本期我们从 GraspNet 的原理出发，把官方 baseline 接进了 ROS，又自己写了执行节点把 6-DoF 抓取位姿变成机械臂真实的一串动作，最后在仿真里把方块夹起来并举起
  • 核心要点回顾：
    • 6D 抓取位姿的约定： R R R 的第 0 列是 approach 轴、第 1 列是闭合轴。弄错列号，真夹爪会绕 approach 轴滚 90 度，方块看不出来，立着的圆柱必然夹不住
    • 一个物体要预测很多 grasp：网络给的是抓取提议，不是唯一答案。单点预测没有容错，给一批才有后面用碰撞检测、NMS、可达性去筛的余地
    • 桥接包的分工：grasp_detector.py 管模型，pointcloud_utils.py 管点云，grasp_marker.py 管可视化，graspnet_node.py 把这几件事串成 1 Hz 的循环
    • 观测与决策必须分开：相机眼在手，机械臂一动视角就换，所以触发那一刻要把目标和那帧点云一起快照下来，之后全程只认快照
    • 网络给的宽度不能当物体宽度：它回归的是数据集标注者当时的开口再乘 1.2，上限还是 0.1 m，实测三个物体报出来的顺序都是反的。执行宽度只能从点云沿闭合轴现量
    • 量宽度取平台的起点：5% 的容差对 50 mm 的物体允许过估 2.5 mm，而穿透预算只有 0.5 mm。取末端会让两指悬在物体面外 0.35 mm，一点接触都没有，物体抬不起来
    • 穿透量必须极小：运动学驱动下"穿透"就是每 10 ms 把刚性手指瞬移进刚性方块，整个过程与力无关，取大了会把整个仿真冻死
    • 推进与抬升必须走笛卡尔直线：关节空间采样规划器会划弧，划弧会在接触物体之前把它推走。要换 PILZ 的 LIN，换 OMPL 里别的 planner 是没用的
    • 预演过的轨迹要原样执行：只要执行阶段重新规划，校验与执行就是两个不同的规划问题，通过前者推不出后者
    • 不盲取 top-1：网络的分本来就给出了，而 top-1 常常运动学上够不着，按分数降序取第一个可行的解
  • 到这里，MoveIt2 加 Gazebo 这条传统链路就收官了：从上一期的手写几何，到这一期的网络预测，机械臂都能把物体抓起来
  • 下一期我们进入 Pinocchio：前五期里正运动学、雅可比、逆运动学与动力学一直由 MoveIt2 代劳，把这层自己算一遍，后面让语言指令驱动这条链路时才有可用的动作接口
  • 如有错误，欢迎指出！感谢观看！
# c++ # 深度学习
Logo
DAMO开发者矩阵

DAMO开发者矩阵，由阿里巴巴达摩院和中国互联网协会联合发起，致力于探讨最前沿的技术趋势与应用成果，搭建高质量的交流与分享平台，推动技术创新与产业应用链接，围绕“人工智能与新型计算”构建开放共享的开发者生态。

更多推荐

2026办公AI品类全解读：从聊天助手到自动执行的新生产力工具

很多人会把Work Agent和之前接触的聊天机器人、泛用型AI Agent混为一谈，实际上三者的边界非常清晰。普通聊天机器人的核心定位是信息输出端口，它的所有动作都围绕“回应用户提问”展开，输出的内容本质是参考性建议，用户拿到内容之后还需要自行完成后续所有落地操作。泛用型AI Agent是覆盖全场景的通用智能体，既可以处理生活服务类需求，也可以处理生产类需求，没有针对特定场景做定向优化。

avatar DAMO开发者矩阵

2026年企业级Work Agent品类全科普

很多人会把Work Agent和之前的聊天机器人混为一谈，也有人觉得它就是AI Agent在办公场景的简单应用，实际上这个品类有非常清晰的边界。普通聊天机器人的核心逻辑是响应用户提问，输出对应的文字内容，所有后续的执行动作都需要用户自己完成，更像坐在你对面的行业顾问，能给你出各种方案和建议，但不会动手帮你完成任何具体事务。而Work Agent的定位更像刚入职的职场实习生，你不需要把每一步操作指令

avatar DAMO开发者矩阵

2026年Work Agent品类全解读

很多人接触过的聊天机器人，核心交互逻辑是用户输入明确的指令，工具返回对应的文字、图片等内容结果，所有的执行边界都停留在工具自身的能力范围内，不会主动调用外部资源，也不会把一个复杂需求拆成多步完成。普通的通用AI Agent更多是技术层面的概念，覆盖的场景非常宽泛，从智能家居控制到工业设备调度都有涉及，没有针对办公场景做定向优化。

avatar DAMO开发者矩阵
