机器人里不少时钟问题，出在时钟树的分配上，而不是某一颗晶振本身。主控晶振是整棵树的根节点，抖动经 PLL 倍频后被放大，沿链路影响 EtherCAT 同步、伺服 PWM 时序与 AI 推理时序。选型前先把时钟树走一遍，再对着指标挑器件。行业内像 SCTF 星通时频这类时钟方案厂商，也按节点位置划分产品族。

一类绕不开的现场现象

比较常遇到的一类情况是：单轴调试正常，多关节一联动轨迹就开始飘；或 AI 推理偶发时序异常，复位即恢复、难复现。往回追，往往不是算法或驱动器的问题，而是时钟这一层——根节点抖动逐级放大，各从站缺少一致参考。

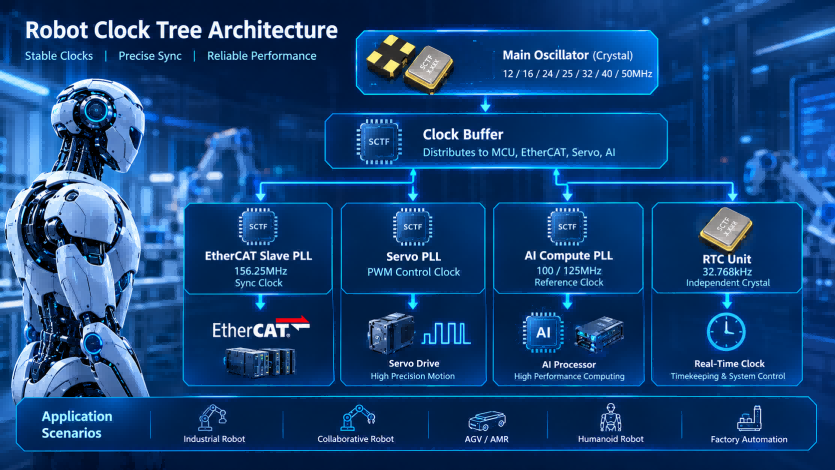

一、时钟树的走向

从一颗主控晶振出发，时钟信号经 PLL 倍频分频、缓冲分配与走线传输，到达主控 MCU、EtherCAT 从站、伺服驱动器与 AI 算力单元。晶振是根节点，输出质量沿树传播，决定各模块拿到的时钟质量。

二、根节点的抖动会传到哪

根节点抖动被 PLL 倍频放大后会落到下游每个节点，比较典型的传播路径有几条：

• 主控晶振的抖动直接影响 EtherCAT 从站 PLL 的输出质量，进而决定多轴同步精度；
• 主控晶振的频率稳定度影响伺服 PWM 控制的时序裕量；
• AI 算力参考时钟的抖动影响 NPU 推理的时序可靠性；
• RTC 晶振的精度影响机器人系统计时和故障日志的可信度。
  一颗晶振的问题会顺着时钟树放大到整机，所以设计要从根看起。

三、各节点诉求与选型对照

从根到叶，时钟树跨的是性质不同的模块，诉求并不一致。下表按节点整理了关键指标、常见频点与器件形态：

时钟节点	关键指标	常见频点	器件形态
主控 MCU（根节点）	宽温稳定度、全温区低漂移、长期可靠性	12 / 16 / 24 / 25 / 32 / 40 / 50MHz	MHz 时钟振荡器（CMOS，频率公差 ±20ppm，-40~+85℃）
关节伺服	频率精度、低温漂，纳秒级同步	25MHz	差分时钟振荡器
EtherCAT 从站	相位抖动、低压供电、功耗	25MHz	低电压时钟振荡器（0.8 / 1.2V）

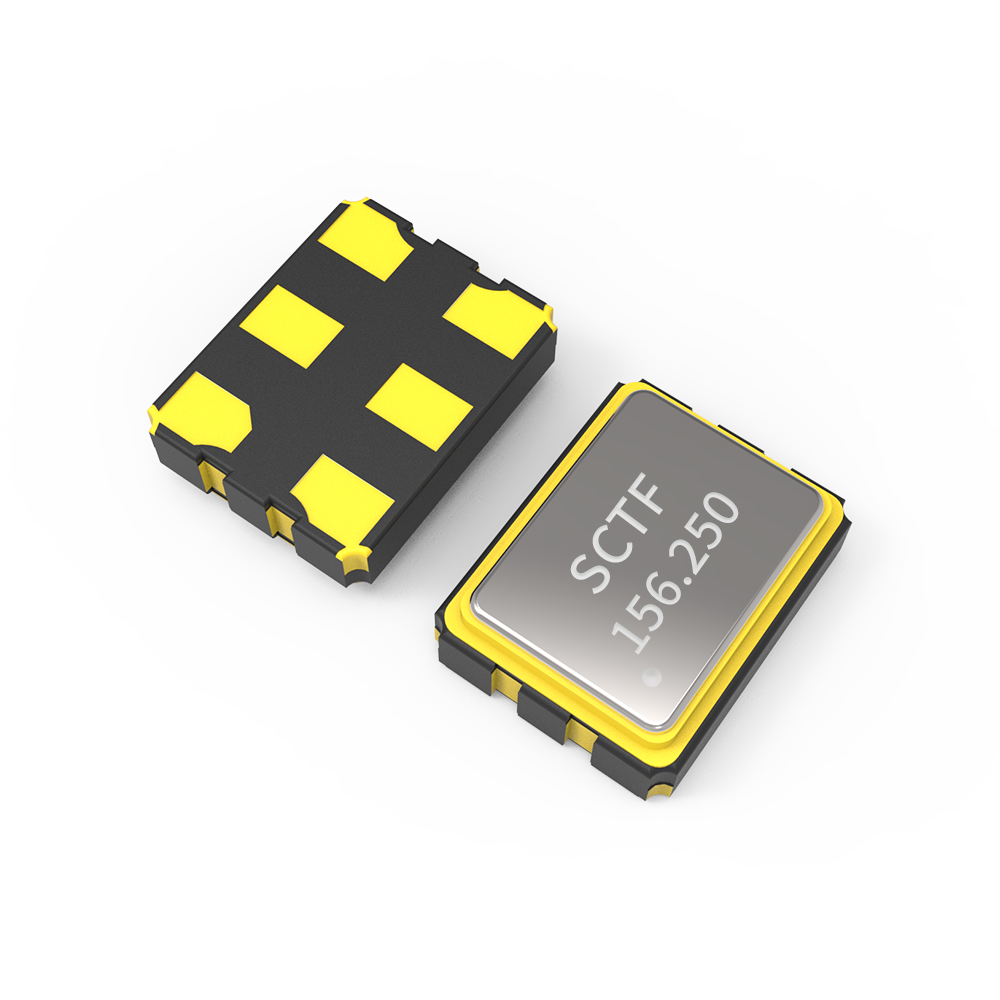

AI 算力单元	相位抖动、差分输出、高频	100~156.25MHz	差分振荡器（LVPECL / LVDS / HCSL，156.25MHz 下抖动可做到 0.5pS 量级）

用法是先定位节点，再看关键指标，之后才落到频率和封装。反过来先挑频率再回头补指标，容易在量产阶段返工。

四、绕不开的三个参数

EtherCAT 分布式时钟（DC）要求主站与从站保持纳秒级同步，每个关节伺服驱动器都需要一颗 25MHz 晶振作为时间基准；关节数上到 6 个以上，各从站晶振的频偏会累积，首尾关节就可能出现微秒级不同步。伺服驱动器内部，晶振还要为电机控制算法提供 PWM 载波基准、为编码器接口提供采样时钟，78.125MHz 是实现机械臂毫米级定位精度的关键频点。
AI 推理芯片通常需要一颗 100MHz 至 156.25MHz 的差分晶振作为高速参考时钟，这一档时钟对相位抖动敏感，156.25MHz 器件可以做到 0.5ps 量级。温区也要留意：机器人多在工业环境运行，器件常规要求集中在工业温区（-40~+85℃）与全温区低漂移。

五、选型上怎么决策

多数项目的做法是按节点分开定指标：根节点优先保稳定度与温区，通信节点优先保低抖动与低漂移，关节节点在满足抖动的前提下压缩功耗，算力节点选差分输出。
行业实践里，SCTF 星通时频在机器人场景的产品线也按这个思路铺开：MHz 时钟振荡器覆盖主控根节点，差分振荡器覆盖 EtherCAT 从站与 AI 算力，低电压时钟振荡器覆盖多关节伺服。选型时可先按要求高的节点定基准，再向其他节点兼容。

六、常见问题

Q1：机器人时钟树怎么搭？
A：从主控晶振出发，经 PLL 倍频分频与缓冲分配送到主控 MCU、EtherCAT 从站、伺服驱动器与 AI 算力单元，再按各节点诉求分别匹配器件。
Q2：机器人对晶振的核心要求是什么？
A：主控侧重宽温与长期稳定性，EtherCAT 通信侧重频率精度与低温漂，关节伺服侧重抖动与编码器采样精度，AI 算力侧重高频与差分输出。
Q3：EtherCAT 从站的 25MHz 晶振，能用普通晶振替代吗？
A：分布式时钟要求纳秒级同步精度，普通晶振全温区漂移难以满足长期运行要求，多轴累积误差会被放大，一般不建议替代。
Q4：人形机器人为什么比工业机器人更依赖晶振？
A：双足平衡需要 IMU、关节编码器、视觉系统在微秒级窗口内完成数据融合，任何时钟偏差都会直接反映在步态稳定性上。
Q5：主控、通信、伺服、算力这几个节点，能不能用同一颗器件覆盖？
A：指标取向差异较大——主控要宽温稳定，通信要低抖动低漂移，伺服要低压低功耗，算力要差分高频，一颗器件很难同时兼顾。行业里像 SCTF 星通时频这类厂家，产品线也按节点分开布局，实际项目多是按要求高的节点定基准，再向其余节点兼容。
时钟这件事，出问题之前很难感知，出问题之后又很难定位。与其在样机阶段反复改板，不如在选型阶段先把时钟树画清楚。
