一. 交换机 STP配置

1.1 Cisco 3500(Cisco IOS)交换机的 STP 基本配置。

命令格式：spanning-tree vlan (启用STP)
no spanning-tree vlan (关闭STP)
spanning-tree vlanpriority<0-61440>(设置优先级)

Switch-3528-TEST (config)# spanning-tree vlan 3 priority 8192(设置 VLAN 3 优先级为 8192)

1.2 Catalyst 6500(CatOS)交换机的 STP基本配置。

命令格式：set spantree enable (启用STP)
set spantree disable (关闭STP)
set spantree priority设置优先级)

Switch-6509-TEST > (enable) set spantree priority 8192

1.2.1 一般情况下，Bridge ID值最小的成为根网桥或根交换机;

BridgeID用8个字节标识，后6个字节为交换机的MAC地址，
前2个字节为优先级值(值越小，优先级越高)，优先级取值范围为0~61440，优先级增值量为 4096.

交换机的优先级一般默认为32768
一台交换机优先级设置为8189，优先级高于其他交换机，会成为根交换机。

在选择根网桥时，若优先级值相同，MAC地址的值最小的被选为根网桥。在选择根交换机时，也是优先级高的交换机被选为根交换机。
提示:根交换机的优先级最高，所以值最小，一般为4096

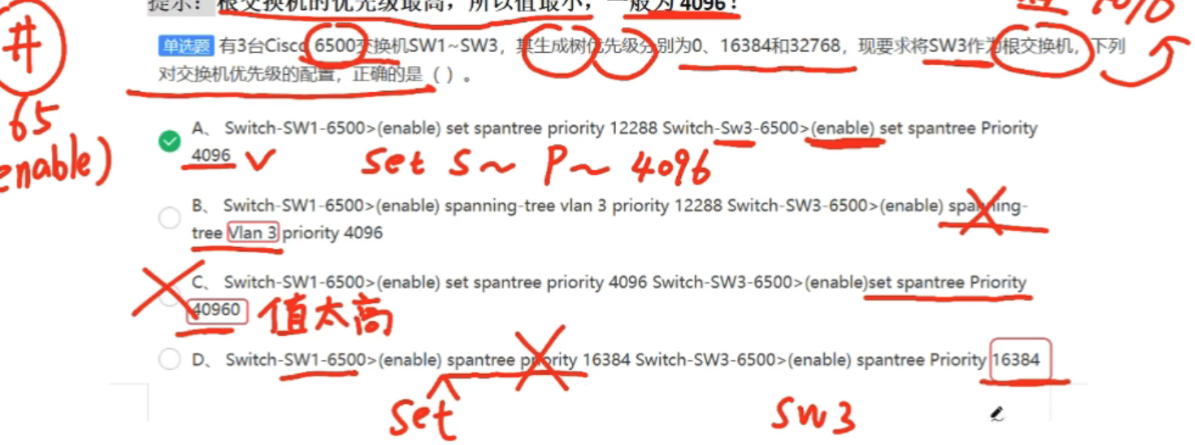

1.2.2 例题

2. 一台Cisco6500交换机的生成树优先级是：20480,若将其优先级提升2级,正确的配置命令是（B）
A. Switch-6500>(enable.set spantree priority 8192
B、 Switch-6500>(enable.set spantree priority 12288
C、 Switch-6500>(enable.set spantree priority 28672
D、 Switch-6500>(enable.set spantree priority 32768
20480-2*406=12288

2. 生成树的增强功能配置

2.1 UplinkFast直接链路失效

标准的STP确保了在拓扑变化的情况下没有环路产生，但收敛速度慢。
解决的方法是一旦发现了线路失效，马上把阻塞的端口切换到 转发状态，不要经过Listening和Learning阶段,提供快速收敛,这就是UplinkFast。

2.1.1 Catalyst 3500(Cisco IOS系统)配置。

命令格式:spanning-tree uplinkfast
spanning-tree uplinkfast max-update-rate <0 ~32000 >

2.1.2 Catalyst 6500(CatOS 系统)。

命令格式:set spantree uplinkfast enable

2.2 BackboneFast 间接链路失效

BackboneFast功能是对 UplinkFast功能的一种补充
它省去了阻塞的端口转换的等待时间，直接将端口由侦听和学习状态转换为转发状态

2.2.1 Catalyst 3500(Cisco IOS系统)配置。

命令格式：spanning-tree BackboneFast
(开启生成树的BackboneFast 功能)

Switch-3528-TEST (config) # spanning-tree backbonefast(允许BackboneFast 功能)

2.2.2 Catalyst 6500(CatOS 系统)配置.。

命令格式：set spantree backbonefast enable（开启生成树的BackboneFast功能）

set spantree backbonefast disable (关生成树的 BackboneFast 功能)

2.3 PortFast

PortFast用于在接入层交换机端口上跳过正常的生成树操作,加快终端工作站接入网络中的速度。它的功能是使交换机的端口跳过侦听和学习状态，直接从阻塞状态进入
转发状态。

2.3.1 Catalyst 3528(Cisco IOS 系统)配置。

命令格式：spanning-tree portfast default

Switch-3528-TEST (config)# spanning-tree portfast default

2.3.2 Catalyst 6500(CatOS 系统)配置。

命令格式：set spantree portfast<mod/port>enable(打开 portfast)

set spantree portfast <mod/port > disable (关闭portfast)
set spantree portfast <mod/port > default (默认启用portfast)

2.4 BPDUFiltering原理。

启用后相当于关闭了 STP功能，从而可防止向主机发送不必要的 BPDU报文，它能将端口直接转至转发状态

2.4.1 Catalyst 3500(Cisco IOS 系统)配置

命令格式：spanning-tree portfast bpdufilter default

Switch-3528-TEST (config)# spanning-tree portfast bpdufilter default

2.4.2 Catalyst 6500(CatOS系统)配置

命令格式：set spantree portfast bpdu-filte
enable (对所有端口启用bpdu-filter)

set spantree portfast bpdu-filte disable (关闭 bpdu-filter)

set spantree portfast bpdu-filter < mod/port > enable( 打开bpdu-filter)
set spantree portfast bpdu-filter < mod/port > disable (关闭 bpdu-filter)

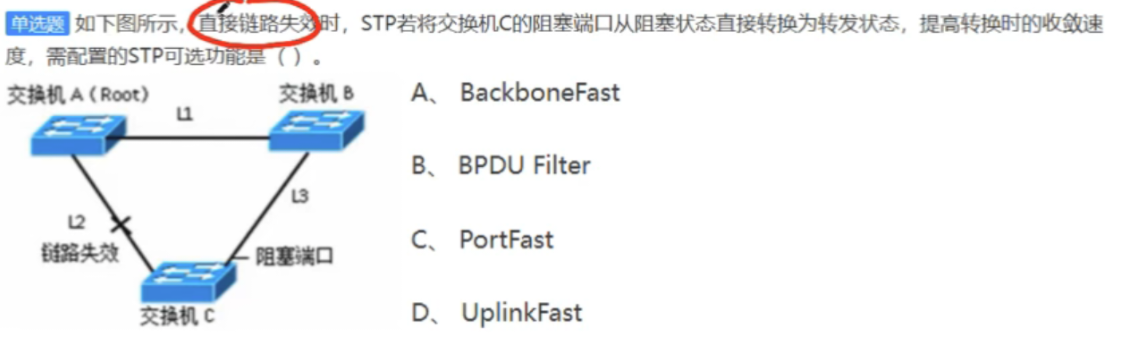

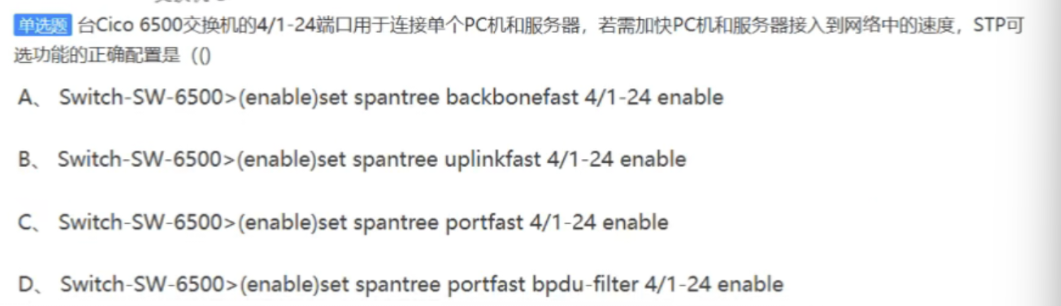

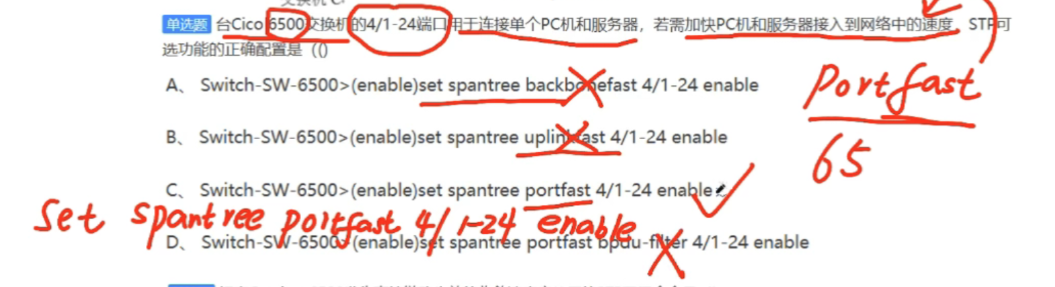

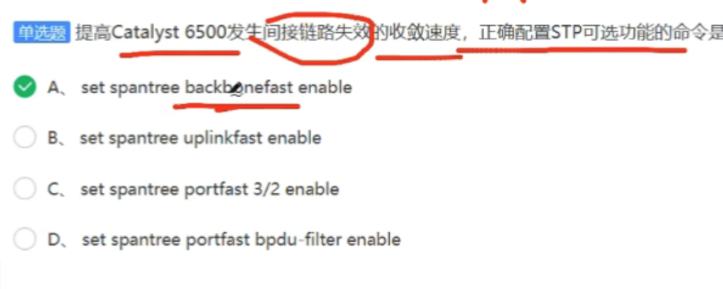

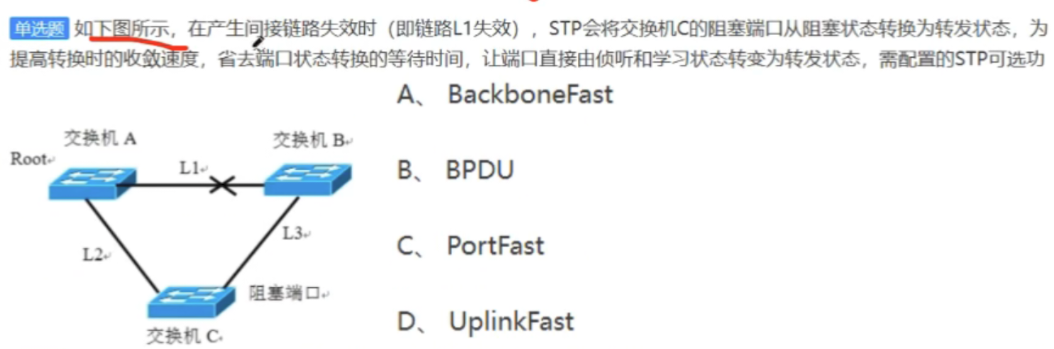

2.5 例题

1. A

2. A


4. A
