人形机器人、航空航天领域的异形薄壁零部件，曲面交错、深腔窄槽、薄壁悬空属于常态。很多研发团队将重心放在产品功能仿真，对加工落地约束考虑较少。图纸直接下发生产之后，形变超差、装配干涉、批量报废接踵而至。这类故障大多并非设备硬件短板，而是缺少适配五轴工艺的前置 DFM 评审。本文从加工现场视角，梳理这套风控需要覆盖哪些内容。

区分：通用 DFM ≠ 五轴 CNC 零件专属 DFM 评审

网上很多 DFM 内容偏向注塑、压铸模具的量产设计逻辑。机器人非标异形件的 DFM 评审逻辑并不一样。其出发点并非改动产品核心功能，而是基于五轴联动设备能力、非标薄壁结构、研发小批量迭代的现实条件，排查加工落地风险。旨在解决“仿真设计可行，但上机难做、批量不稳定”的现实矛盾。以多款灵巧手骨架项目为例，评审的时候不会改动手指关节核心装配尺寸，只针对转接 R 角、工艺搭台、非关键位置公差、阳极氧化补偿量给出建议，在不改变整机性能的前提下，降低加工报废概率。

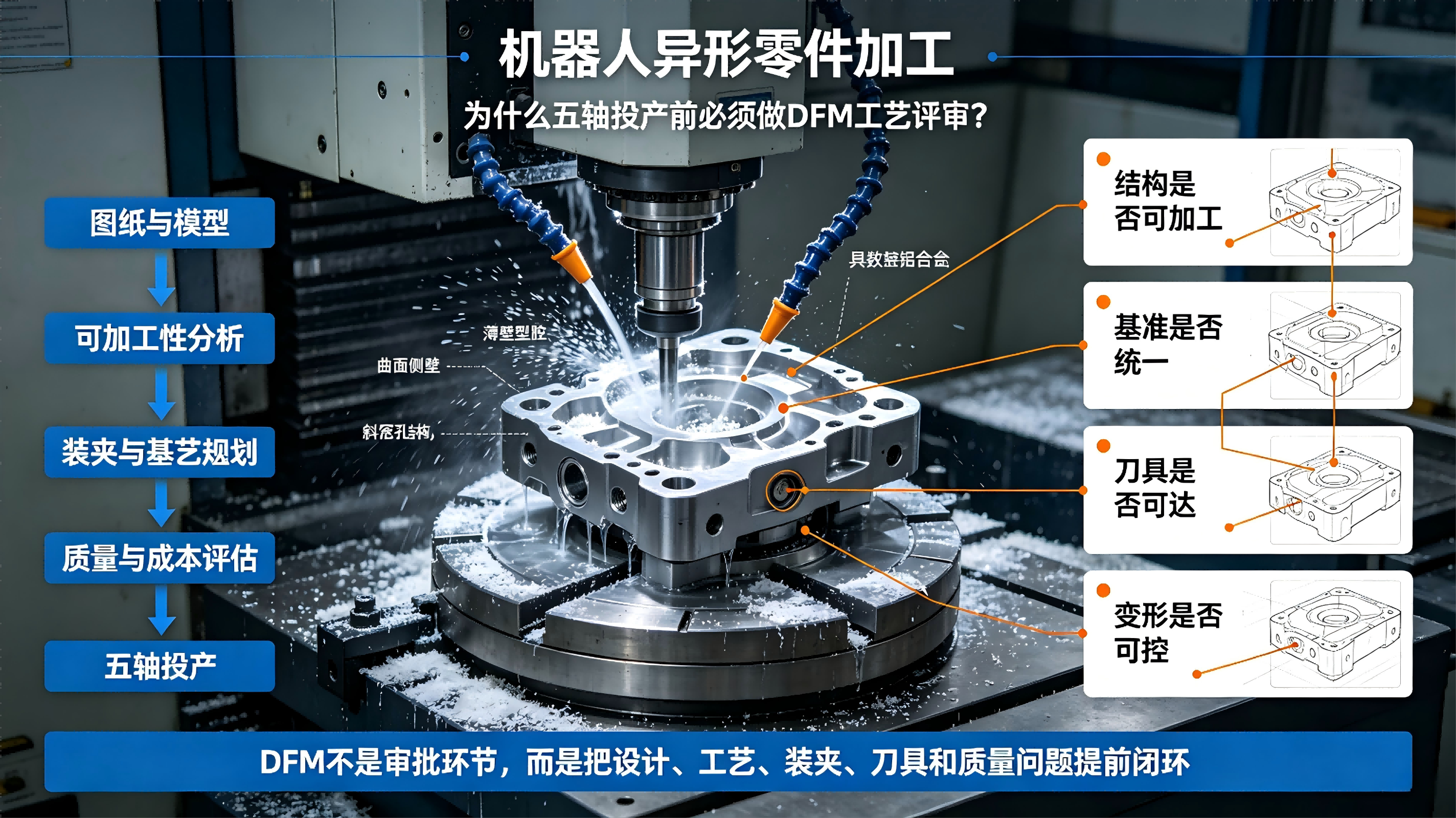

五轴DFM评审，重点排查的几类现场风险

1.结构可加工性：识别刀具干涉、切削盲区
机器人零件经常出现深腔窄槽、过小内R、倒扣特征。哪怕是五轴，也存在刀具干涉风险。评审阶段对照3D模型逐处检查，识别深腔长径比过大、狭小内角、刀具无法抵达的型腔位置；给出优化圆角、增设工艺孔、局部拆分工序的建议，避免上机之后才发现切削死角。

2.薄壁形变风险评估：预判装夹与切削带来的回弹
薄壁、悬空结构是机器人零件最容易翻车的地方。铝合金、钛合金薄壁区域刚性很差，夹紧受力、切削震动，都会带来弹性变形。DFM环节评估零件薄弱位置，预判装夹受力点，提前规划仿形支撑、粗精加工分开、应力释放整套工艺路线，从源头减少“夹紧合格，松开就超差”的现场故障。

3.公差与基准梳理：避免多重公差叠加带来良率损耗
部分图纸会出现非外观位置同样标注极高公差；设计基准、加工基准不统一；位置度和孔径公差双重收紧。评审的时候区分哪些是核心装配必须死守的尺寸，哪些是外观非关键位置。和研发沟通，在性能不受影响的前提下，适度放开冗余严苛公差，同时统一整套基准体系，减少基准转换带来的连锁误差。

4.材料与后处理链路评估：提前预留尺寸补偿
7075铝合金、TC4钛合金、PEEK材料切削特性差异很大；阳极氧化、钝化又会带来膜厚变化。如果加工阶段没有预留补偿，CNC测量全部合格，做完表面处理直接装配失效。DFM评审需要结合零件选用材质，预判整套工艺链的尺寸变化，提前预留余量。

5.兼顾样机迭代向小批量的可迁移性
很多样机依靠老师傅手动调机完成，没有固化刀路、工装。图纸迭代几次之后，换一批生产就出现品质波动。DFM评审不只是服务单件打样，同时兼顾后续小批量，推动工装、程序、质检标准尽量模块化，减少每一次改图带来的工艺重置成本。

前置评审的现实价值

很多研发团队会担心DFM评审拉长前期周期。实际从项目整体看，1-2个工作日的评审投入，可以规避后期改图、重新下料、反复加工耗费的数周时间。80%左右的返工报废隐患，可以在图纸阶段就被识别出来。将 DFM 作为五轴加工配套前置工序，依托 ISO9001、IATF16949 质量体系，面向人形机器人、航空航天零部件做工艺风控；收到图纸之后开展全套风险排查，输出可落地优化建议，适配打样、多轮迭代、中小批量全场景。

常见问题

Q1：简单标准CNC零件，还需要做DFM评审吗？**
A：常规简单平面、普通孔位标准零件，工艺成熟、风险极低，无需专项DFM评审。DFM前置风控主要针对机器人异形件、薄壁深腔件、多曲面复杂件、高精公差零部件等高难度加工品类，精准匹配高端精密加工场景。

Q2：DFM评审会修改产品设计，影响设备性能吗？
A：不会。DFM 工艺评审以「保留全部功能设计」为前提，仅优化工艺落地细节，比如调整转接R角、预留加工补偿、优化装夹位置、放宽非关键公差等，完全不改动零件核心结构、装配尺寸与使用性能。

Q3：前置DFM评审，会延长零件交付周期吗？
A：反而大幅缩短整体项目周期。单次DFM评审仅需1-2个工作日，可彻底规避后期返工、改图、报废、重加工的漫长耗时，对于迭代频繁、精度严苛的高端研发项目，是提速降本的核心手段。

以上是五轴 CNC 零件前置 DFM 评审的核心要点，供研发与工艺团队在实际项目中参考。
