维特智能针对 AGV 小车在长直巷道按规定路径行驶时易跑偏、转弯后航向复位不准、磁条或二维码导航在污损与盲区失效的核心痛点，为其提供了基于 HWT601-AGV 姿态传感器的航向闭环与路径跟随解决方案，帮助客户实现长距离直线不跑偏、弯道按规划曲率行驶、导航盲区惯性保持，AGV 定位稳定性与作业节拍显著提升。

 客户应用和痛点

客户在潜伏式 / 顶升式 AGV 小车上需要保障规定路径行驶精度，此前主要面临：

痛点一：长直巷道行驶时 AGV 容易跑偏。AGV 依赖编码器进行里程推算，在地面存在油污、金属接缝或轮胎轻微打滑时，航向角会缓慢累积漂移，导致车辆偏离规划路径，甚至擦碰货架。

痛点二：磁条 / 二维码导航在盲区或污损时失效。仓库交叉路口、货架遮挡区域、磁条磨损或二维码脏污时，车辆缺少绝对位置参考，容易丢失方向。

痛点三：转弯后航向复位不准。差速转弯过程中左右轮速差、地面附着系数变化会导致实际转角与目标转角不一致，转弯结束后车辆无法快速对准下一段直线路径，出现“过冲”或“欠冲”。

维特提供 HWT601-AGV 姿态传感器，用于实时输出车体航向角与航向角速度，为 AGV 主控提供 200Hz 航向闭环反馈，抑制打滑与导航盲区带来的航向漂移。

客户使用详情

项目背景

客户面向 3C、汽车零部件及电商仓储客户交付潜伏顶升式 AGV，对规定路径行驶精度与导航鲁棒性要求越来越高。原有方案主要依赖磁条 + 编码器，在长直巷道、交叉路口和地面打滑场景下定位偏差大。HWT601-AGV 集成三轴陀螺仪与三轴加速度计，采用卡尔曼滤波融合算法，航向精度典型值 0.1°，输出频率 200Hz，同时支持 9~36V 宽压供电与 RS-485 接口，可直接替换原导航扩展模块而无需改动整车电气架构。

客户希望通过这套方案在 AGV 主控中建立以 HWT601-AGV 为惯性基准的航向闭环，实时校正编码器打滑带来的航向漂移，在磁条 / 二维码失效时维持航向，在转弯时提供实时转角反馈，提升规定路径行驶的轨迹一致性与站点到位精度。

是如何使用

使用环境：

传感器安装在AGV 车体主梁 / 顶部刚性安装板上；工作环境为仓储物流长直巷道、交叉路口、月台坡道、产线通道，存在地面油污、金属接缝、磁条磨损、二维码脏污、货架遮挡及电磁噪声。针对车体启停振动与过接缝冲击，HWT601-AGV 内部集成卡尔曼动态滤波与数字低通滤波算法，对加速度与角速度进行融合处理，抑制瞬时振动造成的姿态毛刺。

安装方式：

采用水平安装，传感器 XY 轴与车体前进方向 / 左右方向平行，Z 轴垂直向上；按产品安装手册标准部署，通过 4 个 φ4.2 安装孔固定于车体刚性位置，远离电机与减速机强振源，避免柔性结构带来的附加振动。

连接方式：

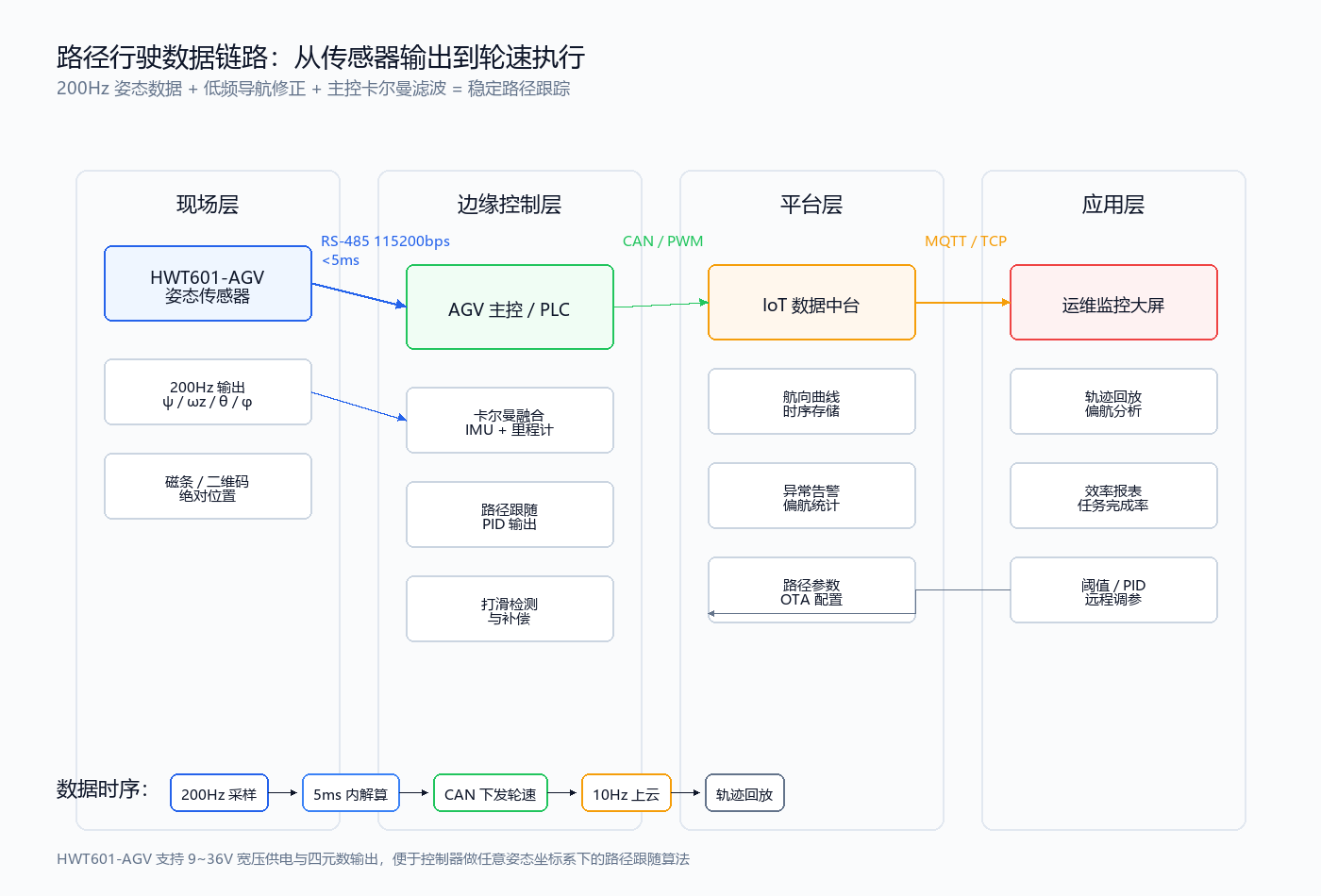

通过RS-485接口接入 AGV 主控（PLC / 工控机）；供电9~36V DC，默认 12V；通讯波特率115200bps（默认），可配置 4800~230400bps；协议采用 Modbus-RTU，主控周期性读取 3 轴角度、3 轴加速度、3 轴角速度及四元数，其中航向角 ψ 与航向角速度 ωz 用于路径跟随闭环，俯仰角 θ 与横滚角 φ 用于坡道与倾斜地面补偿。

数据用途：

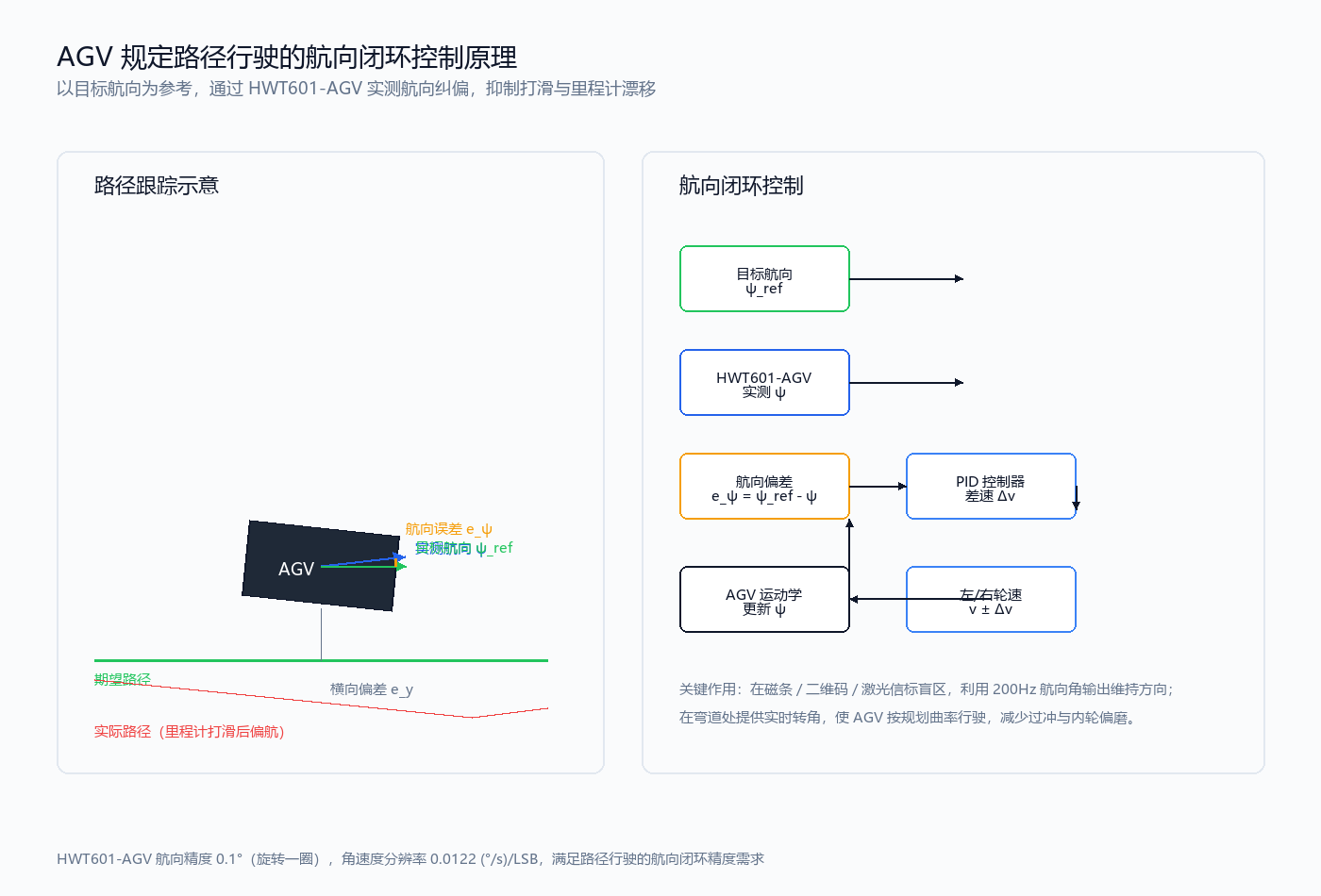

采集的航向角 / 航向角速度 / 三轴加速度数据被用于 AGV 主控的路径跟随算法：在直线路段，将实测航向与目标航向做差，通过 PID 输出左右轮差速，抑制打滑造成的航向漂移；在转弯路段，根据实时航向角变化判断实际转角，调整轮速差以贴合规划曲率；在磁条 / 二维码缺失的盲区，利用 200Hz 航向输出进行惯性保持，降低定位丢失风险。

使用情况

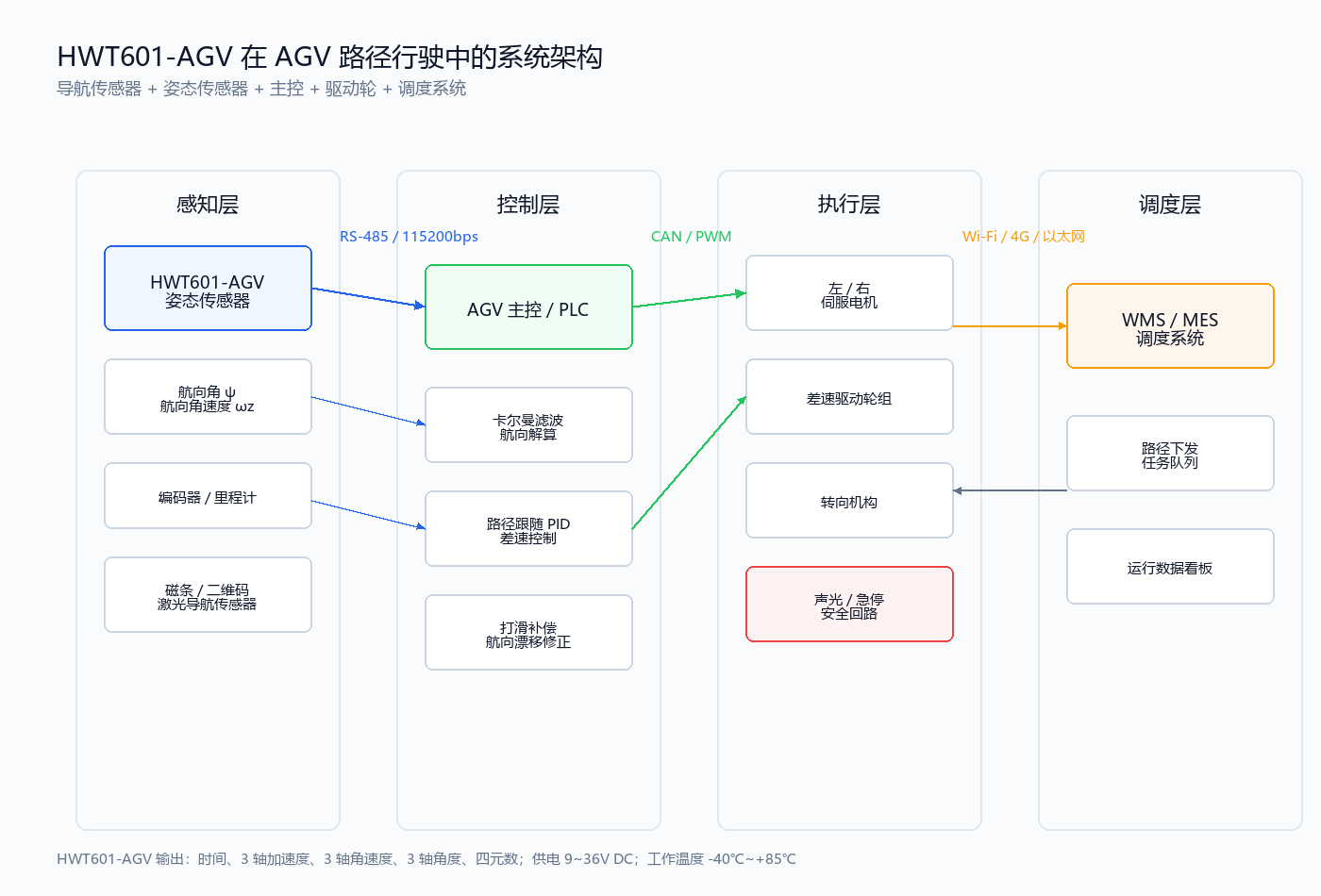

客户在 AGV 主控中部署了基于 HWT601-AGV 的航向闭环与路径跟随策略：以 200Hz 姿态数据为内环，以编码器里程为速度环，以磁条 / 二维码为低频绝对修正，通过卡尔曼滤波实现多源融合。当导航传感器进入盲区或信号异常时，主控自动切换为惯性保持模式，持续利用航向角输出控制左右轮差速。

精度表现：

HWT601-AGV 航向精度典型值 0.1°（旋转一圈），航向角速度分辨率 0.0122 (°/s)/LSB，陀螺仪 Z 轴零偏稳定性 3.5°/h，可在长距离运行中提供稳定的航向基准。在客户测试场地上，30m 长直巷道多次往返测试中，车辆横向偏差被控制在目标容差范围内，转弯后航向复位偏差明显缩小（可选）。

稳定性：

连续运行测试超过 2000 小时，车体经过数千次启停、转弯与过接缝冲击后，航向输出无跳变、零位漂移小于 0.2°；-40℃~+85℃ 宽温范围内数据稳定，满足仓储冬季低温与夏季高温工况（可选）。

维特智能方案特点

1、高精度航向基准，抑制长距离漂移：航向角精度典型值 0.1°，陀螺仪 Z 轴零偏稳定性 3.5°/h、零偏不稳定性 2°/h，角速度分辨率 0.0122 (°/s)/LSB，可在编码器打滑或导航盲区时为 AGV 提供可靠的航向参考。

2、高动态输出、低延迟、易闭环：采样频率 200Hz，RS-485 默认 115200bps，接口延迟可控制在 5ms 以内，满足 AGV 差速 PID 对实时性的要求；输出内容包含时间、加速度、角速度、角度及四元数，便于控制器做任意坐标系下的路径跟随算法。

3、宽压宽温、工业级防护，贴合 AGV 工况：供电 9~36V DC，工作电流约 8mA（RS-485，12V），功耗 96mW；工作温度 -40℃~+85℃，耐冲击 20000g，防护等级 IP67（产品规格表），可直接安装在潜伏式 / 顶升式 AGV 底盘。

结语

维特智能 HWT601-AGV 姿态传感器在智能仓储 / 工业移动机器人路径行驶场景的成功落地，验证了“六轴 MEMS + 卡尔曼滤波 + 200Hz 高动态输出 + 9~36V 工业接口”为 AGV 提供高可靠航向基准的实用价值。
