MP2645主动均衡芯片完全指南：硬件设计、通信协议与FreeRTOS驱动

一、引言

在锂电池管理系统（BMS）中，均衡是保证电芯一致性、延长电池寿命的核心功能。被动均衡靠电阻耗散多余能量，简单但效率低、发热大；主动均衡通过能量转移实现高效均衡，是大容量电池组的首选方案。

MP2645 是 MPS（芯源系统）推出的单芯片 5 串双向 Buck-Boost 主动均衡 IC，最大均衡电流 3.75A，效率最高 93%，最多 8 颗级联支持 33 串。本文从硬件设计、通信协议、软件驱动三个维度，完整讲解 MP2645 的工程落地。

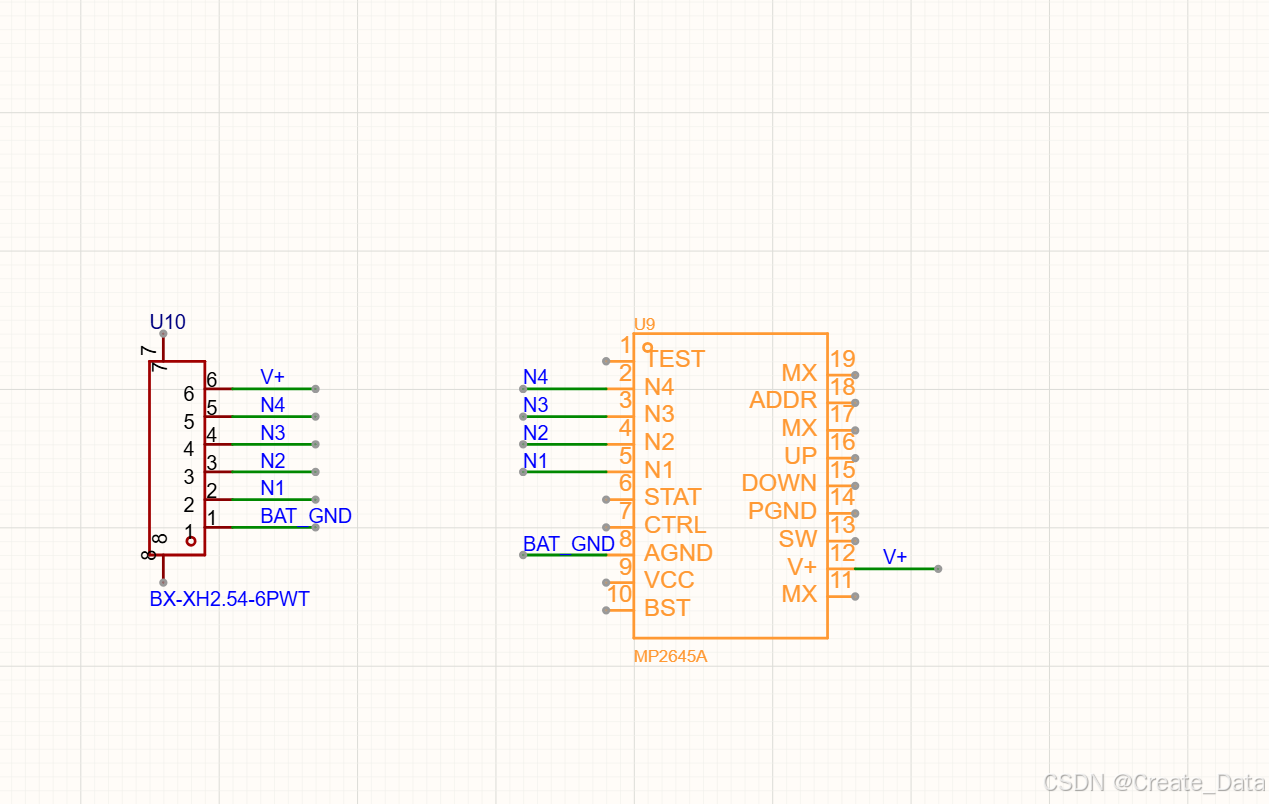

在这里插入图片描述

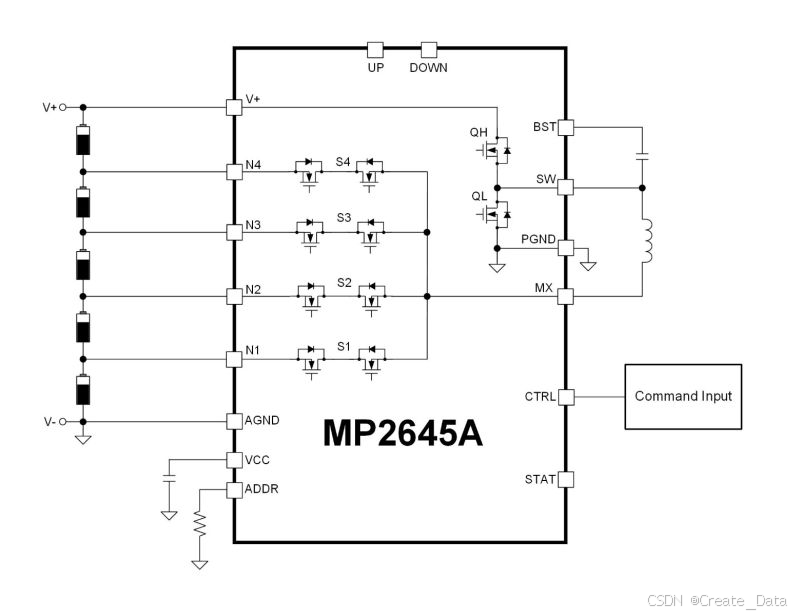

在这里插入图片描述

二、MP2645 芯片概述

2.1 关键参数

参数MP2645MP2645A
管理电芯5 串（N1~N5）5 串
最大堆栈电压40V40V
最大均衡电流3.75A3A
均衡效率最高 93%最高 93%
级联能力最多 8 颗，最大 33 串最多 8 颗
电池类型三元锂、磷酸铁锂、锂聚合物、超级电容同左
封装QFN-19，4mm×4mmQFN-19
供电来源直接由电池组取电，无需外部辅助电源同左

2.2 核心工作原理

MP2645 内部集成多组功率 MOS，外部仅需 1 颗功率电感，实现双向升降压能量转移：

高电压电芯 ──► 内部MOS ──► 电感储能 ──► 内部MOS ──► 低电压电芯
                        （能量暂存）
  • 放电方向：高电压电芯 → 电感储能
  • 充电方向：电感释放能量 → 低压电芯充电
  • 支持充电、放电、静置三种工况下持续均衡

与分立电感式主动均衡对比：分立方案需要大量外部 MOS、驱动电路、多颗电感；MP2645 把功率管、PWM 环路、保护逻辑全部集成，BOM 大幅简化。

2.3 内置保护功能

  • 电芯过压 OVP 保护
  • 芯片过温关断
  • 看门狗 WDT（MCU 失联后自动关闭均衡）
  • 过流限制
  • 堆栈电压过压保护

三、引脚定义与硬件设计

3.1 通信与控制引脚

引脚方向功能
CTRL输入（DI）单线控制输入，低电平有效，MCU 发送脉冲命令
STAT输出（DO，开漏）状态报告，低电平有效，多芯片线与
UP输出菊花链向上传递，转发 CTRL 信号给下一级
DOWN输入菊花链向下接收，接收上一级 UP 信号
ADDR输入硬件地址配置，电阻分压设置 0~7

3.2 功率引脚

引脚功能
N1~N5电芯输入，直接接 5 串电芯两端
SW-MX功率电感连接端，外部唯一功率磁性器件
VCC内部 LDO 输出（3.6V），需 1μF 电容，不得外接负载
AGND/PGND模拟地/功率地，PCB 上短接

3.3 典型外围电路

  电芯1+ ──┬─────────────────────── N1
           │
  电芯1- ──┼── 电芯2+ ──┬────────── N2
           │            │
          ...          ...
           │            │
  电芯4- ──┼── 电芯5+ ──┬────────── N5
           │            │
  电芯5- ──┴────────────┴────────── AGND

  SW-MX ── L(功率电感, 低DCR) ── 电芯公共节点

  VCC ── 1μF ── AGND
  CTRL ── 100Ω ── MCU_GPIO
  STAT ── 4.7kΩ上拉3.3V ── MCU_GPIO
  ADDR ── 电阻分压 ── AGND

硬件设计要点：

要点说明
功率电感饱和电流 > 3.75A，低 DCR，决定均衡电流和温升
电芯走线尽量短，降低线阻（线阻直接降低实际均衡电流）
VCC 电容1μF 陶瓷电容，走线最短，不得外接负载
CTRL 滤波串联 100Ω + 100pF 到 GND，抑制高压侧耦合噪声
STAT 上拉开漏输出，必须 4.7kΩ~10kΩ 上拉 3.3V
ADDR 精度分压电阻 1%，地址不可重复

四、多芯片菊花链级联

4.1 硬件接线

MCU GPIO_OUT ────────────┬──── CTRL(#0)
                         ├──── CTRL(#1)
                         └──── CTRL(#2) ... 所有CTRL并联

#0.UP ───────> #1.DOWN
#1.UP ───────> #2.DOWN
...                （逐级串联，最高编号UP悬空）

全部 STAT 引脚并联 → 4.7kΩ上拉 → MCU GPIO_IN

4.2 级联工作逻辑

  1. 所有芯片的 CTRL 并联，MCU 广播脉冲命令
  2. UP/DOWN 逐级透传信号，确保堆栈内所有芯片都收到
  3. ADDR 硬件地址区分每颗芯片（0~7，不可重复）
  4. STAT 线与逻辑：任意一颗故障 → STAT 拉低 → MCU 全局检测

4.3 ADDR 地址配置

ADDR 引脚通过外部电阻分压设置 0~7 共 8 个地址：

  • 地址 0：直接接 AGND
  • 地址 1~7：电阻分压，参考 datasheet 阻值表

关键：地址是硬件电阻配置，不是软件写寄存器。多颗级联必须 0、1、2…依次分配，不可重复。

五、通信协议详解

5.1 不是 I2C/SPI/UART

MP2645 采用 MPS 私有的 One-Wire Stack Interface（单线堆叠脉冲计数协议），与标准协议有本质区别：

对比项MP2645 单线脉冲I2CSPIUART
数据形式脉冲个数代表命令字节帧字节帧字节帧
硬件外设无，纯 GPIO 模拟I2C 外设SPI 外设UART 外设
读回数据STAT 仅脉冲状态，无寄存器回读可读寄存器可读寄存器可读数据
从机地址硬件电阻 ADDR(0~7)软件 7bit 地址CS 片选无地址

核心原理：MP2645 内部统计 CTRL 引脚上下降沿脉冲的数量来解析命令，不是用高低电平编码 bit 0/1。

5.2 完整通信时序

MP2645通信时序波形图

CTRL 电平
  │
  ├──────┐                    ┌─┐ ┌─┐ ┌─┐ ┌─┐        ┌────────────
  │      │  t_INIT(≈250μs)   │ │ │ │ │ │ │ │  t_END │
  │      └────────────────────┘ └─┘ └─┘ └─┘ └────────┘
  │
  │   [唤醒拉低]   [等待初始化]   [N个脉冲]    [结束保持]
  │
  └──────────────────────────────────────────────────────► 时间

四个阶段：

阶段动作典型时长说明
① 唤醒MCU 拉低 CTRL≥ 250μs唤醒总线上所有 MP2645
② 初始化CTRL 保持低内部就绪芯片准备计数
③ 脉冲序列MCU 输出 N 个脉冲每脉冲约 100μs脉冲数 N = 地址+命令
④ 结束确认CTRL 保持低100~200μs芯片锁存命令并执行

5.3 脉冲编码规则

命令由脉冲总数决定，典型编码框架（具体映射以 datasheet Command Table 为准）：

脉冲数 N = 地址偏移 + 命令码

地址偏移 = addr × 8 + 8

示例：
- 广播复位：N = 1
- 看门狗喂狗：N = 2
- 地址0 关闭均衡：N = 8 + 0 = 8
- 地址0 开启电芯1均衡：N = 8 + 1 = 9
- 地址1 开启电芯1均衡：N = 16 + 1 = 17

5.4 地址匹配机制

  1. MCU 发送一帧脉冲，所有级联芯片同时计数
  2. 每颗芯片的硬件 ADDR 决定所属地址区间
  3. 只有脉冲数落在本芯片区间内的命令才被执行
  4. 其余芯片仅透传脉冲，不动作
  5. 广播命令（复位、喂狗）所有芯片同时响应

六、FreeRTOS 驱动实现

6.1 头文件 mp2645.h

#ifndef __MP2645_H
#define __MP2645_H

#include "stm32f4xx_hal.h"
#include "cmsis_os.h"

/* ========== 硬件引脚定义 ========== */
#define MP2645_CTRL_PORT      GPIOA
#define MP2645_CTRL_PIN       GPIO_PIN_0
#define MP2645_STAT_PORT      GPIOA
#define MP2645_STAT_PIN       GPIO_PIN_1

/* ========== 协议时序参数（以datasheet为准） ========== */
#define MP2645_T_INIT_US        250
#define MP2645_T_PULSE_HIGH_US  50
#define MP2645_T_PULSE_LOW_US   50
#define MP2645_T_END_US         150
#define MP2645_T_INTER_CMD_MS   2

/* ========== 命令编码（以datasheet Command Table为准） ========== */
#define MP2645_CMD_BROADCAST_RESET   1
#define MP2645_CMD_WATCHDOG_FEED     2
#define MP2645_CMD_BALANCE_OFF       0
#define MP2645_CMD_BALANCE_CELL1     1
#define MP2645_CMD_BALANCE_CELL2     2
#define MP2645_CMD_BALANCE_CELL3     3
#define MP2645_CMD_BALANCE_CELL4     4
#define MP2645_CMD_BALANCE_CELL5     5
#define MP2645_ADDR_OFFSET(addr)     ((addr) * 8 + 8)

/* ========== 函数接口 ========== */
void MP2645_Init(void);
void MP2645_SendCommand(uint8_t addr, uint8_t cmd);
void MP2645_BroadcastReset(void);
void MP2645_FeedWatchdog(void);
uint8_t MP2645_ReadSTAT(void);
void MP2645_StartBalance(uint8_t addr, uint8_t cell);
void MP2645_StopBalance(uint8_t addr);
void MP2645_UpdateVoltage(uint8_t chip, uint8_t cell, uint16_t voltage_mv);
void MP2645_SetChipCount(uint8_t count);
void MP2645_Task(void const *argument);

#endif

6.2 驱动实现 mp2645.c

#include "mp2645.h"

/* ========== 微秒级延时（DWT周期计数器，精度最高） ========== */
static void delay_us(uint32_t us)
{
    uint32_t start = DWT->CYCCNT;
    uint32_t ticks = us * (SystemCoreClock / 1000000);
    while ((DWT->CYCCNT - start) < ticks);
}

/* ========== CTRL引脚操作 ========== */
static inline void CTRL_High(void)
{
    HAL_GPIO_WritePin(MP2645_CTRL_PORT, MP2645_CTRL_PIN, GPIO_PIN_SET);
}
static inline void CTRL_Low(void)
{
    HAL_GPIO_WritePin(MP2645_CTRL_PORT, MP2645_CTRL_PIN, GPIO_PIN_RESET);
}

/* ========== 发送一个脉冲 ========== */
static void MP2645_SendPulse(void)
{
    CTRL_High();
    delay_us(MP2645_T_PULSE_HIGH_US);
    CTRL_Low();
    delay_us(MP2645_T_PULSE_LOW_US);
}

/* ========== 发送N个脉冲（核心函数） ========== */
static void MP2645_SendPulses(uint8_t count)
{
    uint8_t i;
    CTRL_Low();                          /* ①唤醒拉低 */
    delay_us(MP2645_T_INIT_US);          /* ②初始化   */
    for (i = 0; i < count; i++) {        /* ③N个脉冲  */
        MP2645_SendPulse();
    }
    delay_us(MP2645_T_END_US);           /* ④结束保持 */
    CTRL_High();                         /* 释放总线  */
}

/* ========== 初始化 ========== */
void MP2645_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct = {0};

    /* CTRL：推挽输出 */
    GPIO_InitStruct.Pin = MP2645_CTRL_PIN;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(MP2645_CTRL_PORT, &GPIO_InitStruct);

    /* STAT：上拉输入 */
    GPIO_InitStruct.Pin = MP2645_STAT_PIN;
    GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
    GPIO_InitStruct.Pull = GPIO_PULLUP;
    HAL_GPIO_Init(MP2645_STAT_PORT, &GPIO_InitStruct);

    CTRL_High();

    /* 初始化DWT */
    CoreDebug->DEMCR |= CoreDebug_DEMCR_TRCENA_Msk;
    DWT->CYCCNT = 0;
    DWT->CTRL |= DWT_CTRL_CYCCNTENA_Msk;

    osDelay(10);
    MP2645_BroadcastReset();
    osDelay(10);
}

void MP2645_SendCommand(uint8_t addr, uint8_t cmd)
{
    MP2645_SendPulses(MP2645_ADDR_OFFSET(addr) + cmd);
    osDelay(MP2645_T_INTER_CMD_MS);
}

void MP2645_BroadcastReset(void)
{
    MP2645_SendPulses(MP2645_CMD_BROADCAST_RESET);
    osDelay(MP2645_T_INTER_CMD_MS);
}

void MP2645_FeedWatchdog(void)
{
    MP2645_SendPulses(MP2645_CMD_WATCHDOG_FEED);
}

uint8_t MP2645_ReadSTAT(void)
{
    return (HAL_GPIO_ReadPin(MP2645_STAT_PORT, MP2645_STAT_PIN)
            == GPIO_PIN_RESET) ? 1 : 0;
}

void MP2645_StartBalance(uint8_t addr, uint8_t cell)
{
    if (cell < 1 || cell > 5) return;
    MP2645_SendCommand(addr, MP2645_CMD_BALANCE_CELL1 + (cell - 1));
}

void MP2645_StopBalance(uint8_t addr)
{
    MP2645_SendCommand(addr, MP2645_CMD_BALANCE_OFF);
}

6.3 FreeRTOS 均衡控制任务

typedef struct {
    uint8_t  addr;
    uint8_t  target_cell;          /* 1~5，0=不操作 */
    uint16_t cell_voltage[5];      /* AFE采集电压(mV) */
} MP2645_Context_t;

static MP2645_Context_t g_mp2645_ctx[8];
static uint8_t g_chip_count = 1;

#define BALANCE_VOLTAGE_TH_MV   3400
#define BALANCE_DIFF_TH_MV      30

/* 均衡决策：由AFE电压数据驱动 */
static void MP2645_DecodeBalance(void)
{
    uint8_t chip, cell;
    uint16_t min_v, max_v;

    for (chip = 0; chip < g_chip_count; chip++) {
        min_v = 0xFFFF; max_v = 0;
        for (cell = 0; cell < 5; cell++) {
            if (g_mp2645_ctx[chip].cell_voltage[cell] > max_v)
                max_v = g_mp2645_ctx[chip].cell_voltage[cell];
            if (g_mp2645_ctx[chip].cell_voltage[cell] < min_v)
                min_v = g_mp2645_ctx[chip].cell_voltage[cell];
        }
        if ((max_v - min_v) > BALANCE_DIFF_TH_MV && max_v > BALANCE_VOLTAGE_TH_MV) {
            for (cell = 0; cell < 5; cell++) {
                if (g_mp2645_ctx[chip].cell_voltage[cell] == max_v) {
                    g_mp2645_ctx[chip].target_cell = cell + 1;
                    break;
                }
            }
        } else {
            g_mp2645_ctx[chip].target_cell = 0;
        }
    }
}

void MP2645_Task(void const *argument)
{
    uint8_t chip;
    uint32_t wdt_counter = 0;

    MP2645_Init();

    while (1) {
        /* 1. 看门狗喂狗（每2秒） */
        if (++wdt_counter >= 20) {
            MP2645_FeedWatchdog();
            wdt_counter = 0;
        }
        /* 2. 读取STAT故障状态 */
        if (MP2645_ReadSTAT()) {
            /* 记录故障日志，可逐颗关闭定位故障芯片 */
        }
        /* 3. 均衡决策 */
        MP2645_DecodeBalance();
        /* 4. 执行均衡命令 */
        for (chip = 0; chip < g_chip_count; chip++) {
            if (g_mp2645_ctx[chip].target_cell > 0)
                MP2645_StartBalance(chip, g_mp2645_ctx[chip].target_cell);
            else
                MP2645_StopBalance(chip);
            osDelay(5);
        }
        osDelay(100);  /* 任务周期100ms */
    }
}

void MP2645_UpdateVoltage(uint8_t chip, uint8_t cell, uint16_t voltage_mv)
{
    if (chip >= g_chip_count || cell >= 5) return;
    g_mp2645_ctx[chip].cell_voltage[cell] = voltage_mv;
}

void MP2645_SetChipCount(uint8_t count)
{
    g_chip_count = (count > 8) ? 8 : count;
}

6.4 任务创建

/* main.c 中 */
osThreadDef(MP2645Task, MP2645_Task, osPriorityNormal, 0, 256);
osThreadCreate(osThread(MP2645Task), NULL);

七、AFE + MP2645 联合系统

BMS系统架构：AFE+MCU+MP2645联合系统

7.1 系统分工

模块职责
AFE 芯片采集每节电芯电压、温度，上报 MCU
MCU根据 AFE 电压数据做均衡决策，下发脉冲命令给 MP2645
MP2645执行能量搬运，不做电压采集

7.2 完整数据流

AFE采集电芯电压 ──► MCU判断压差 ──► MCU GPIO模拟脉冲 ──► MP2645执行均衡
     ▲                                                          │
     └──────────── STAT故障状态 ◄────────────────────────────────┘

7.3 延时分工（关键）

延时类型用途函数
微秒级脉冲宽度、初始化、结束保持delay_us()（DWT）
毫秒级命令间隔、任务周期、喂狗周期osDelay()

脉冲时序在微秒级，osDelay() 是毫秒级，不能用于脉冲内部延时，必须用 DWT 或硬件定时器。

八、调试与常见问题

8.1 调试技巧

  1. 逻辑分析仪必接：CTRL 和 STAT 引脚接逻辑分析仪，观察脉冲数量和时序
  2. 先单颗调试：级联前先调通单颗，确认命令能执行
  3. 逐级增加：单颗 OK 后再加第二颗，验证 ADDR 和 UP/DOWN
  4. STAT 排查：STAT 持续拉低 → 逐颗关闭均衡定位故障
  5. Multisim 限制：无 MP2645 仿真模型，私有脉冲协议只能实物调试

8.2 常见问题排查

故障现象排查方向
全部芯片无响应CTRL 时序不对；STAT 缺少上拉；看门狗超时；电平不匹配
部分芯片不工作ADDR 地址重复；UP/DOWN 接线错误；分压电阻错误
STAT 持续拉低芯片过温/过压；看门狗未喂狗；硬件短路
均衡电流偏小电感饱和电流不足；电芯走线线阻大；电池电压偏低
通信偶发失败CTRL 无 RC 滤波；脉冲宽度偏窄；干扰导致计数错误

8.3 设计注意点

  1. 电感饱和电流必须 > 3.75A，避免磁饱和
  2. 电芯走线尽量短，线阻直接降低均衡电流
  3. UP/DOWN 信号线建议加 RC 滤波，提升抗干扰
  4. 多颗级联 ADDR 地址不能冲突
  5. 命令编码以 datasheet Command Table 为准，本文为可移植框架

九、总结

MP2645 是一颗高集成度的主动均衡解决方案，本文从软硬两个维度完整覆盖：

硬件层面：

  • 5 串双向 Buck-Boost，单芯片 + 1 电感实现能量转移
  • 最多 8 颗级联，CTRL 并联广播 + UP/DOWN 透传 + ADDR 寻址
  • STAT 开漏线与，全局故障检测

软件层面：

  • 私有单线脉冲计数协议，纯 GPIO 模拟，无硬件外设
  • 时序四阶段：唤醒 → 初始化 → N脉冲 → 结束
  • FreeRTOS 任务：均衡决策 + 看门狗喂狗 + 状态检测
  • 微秒级用 DWT，毫秒级用 osDelay()

工程启示：

  1. MP2645 不采集电压，必须搭配 AFE 使用
  2. 命令编码和时序参数必须以 datasheet 为准
  3. 看门狗必须周期性喂，否则自动关均衡
  4. 逻辑分析仪是调试私有协议的必备工具

如果文章对你有帮助，欢迎点赞、收藏、关注！有问题欢迎评论区交流。

主要参考：

  • MPS 官网 MP2645 产品页 https://www.monolithicpower.cn/cn/mp2645.html
  • MPS技术论坛：MP2645A 主动均衡器发布 https://forum.monolithicpower.cn/t/topic/7741/1
  • 电子工程专辑：MP2645 芯片解析 https://www.eet-china.com/mp/a494314.html
