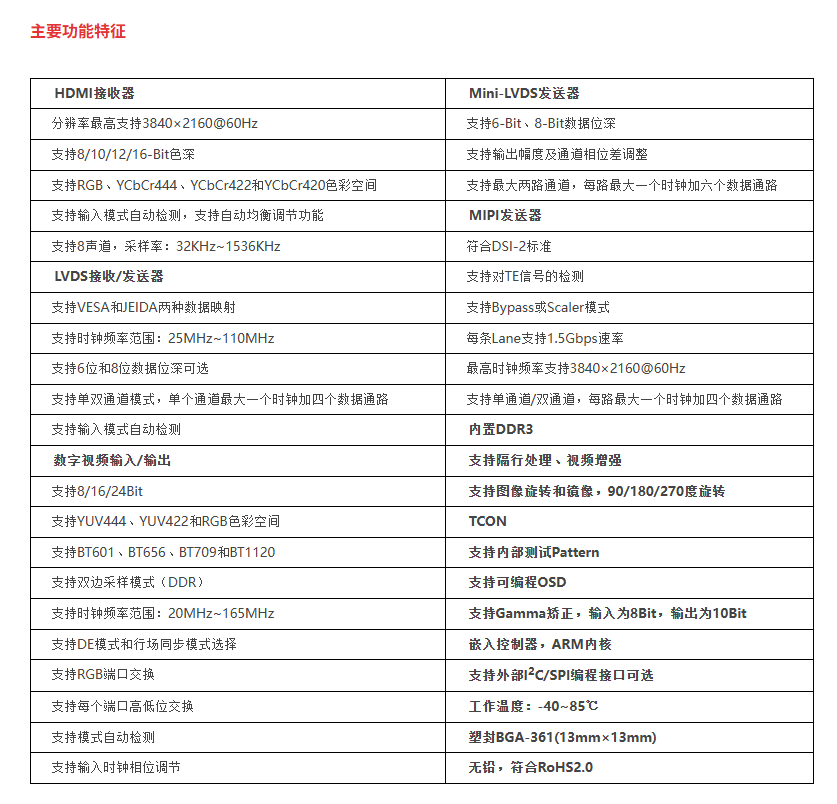

一、核心输入接口

1. HDMI1.4b 接收，支持 1080P@60Hz
2. LVDS 接收，支持 VESA/JEIDA 映射
3. 数字 TTL 输入：BT601/BT656/BT709/BT1120，8/16/24bit，DDR 双边采样CSDN博...

二、输出接口

• MIPI DSI‑2：单 / 双通道，每 lane 1.5Gbps
• LVDS / Mini‑LVDS 输出
• TTL 数字 RGB 输出

最高支持 4K@60Hz，支持 6bit/8bit 色深，TE 信号同步MacroSilic...

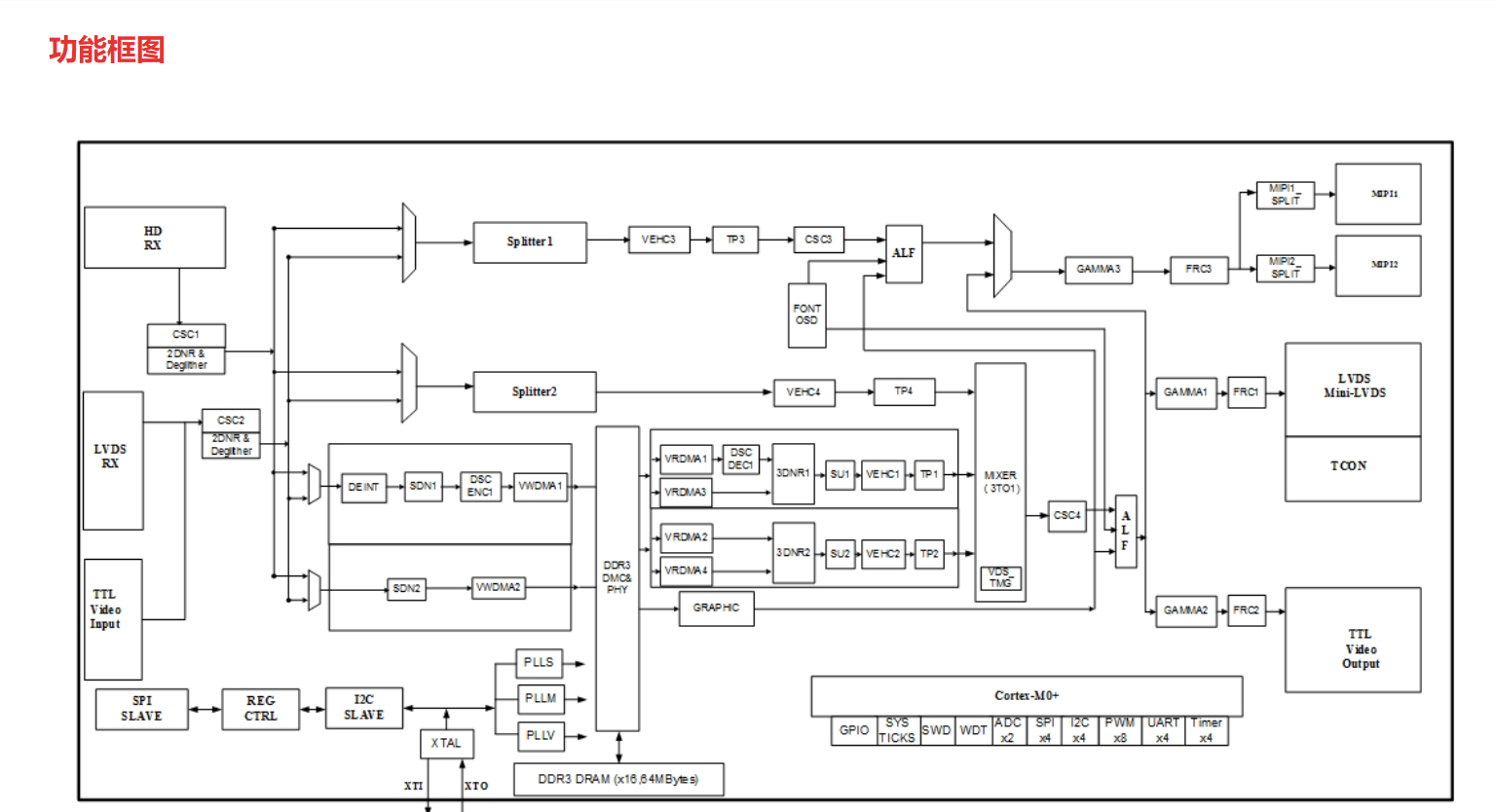

三、强大图像处理引擎

• Scaler 缩放：画面放大、缩小、裁剪
• 图像旋转镜像：90°/180°/270° 旋转，竖屏项目非常常用
• 去隔行、3D 降噪、锐化、亮度 / 对比度 / 饱和度调节
• Gamma 校正、色彩抖动算法
• 可编程 OSD 叠加，最多 4 个 OSD 窗口，叠加图标、字符菜单，无需外部 MCU 绘图CSDN博...

四、内置 MCU 子系统（ARM Cortex‑M0+，72MHz）

• 4 路 UART、4 路 I2C、4 路 SPI、8 路 PWM、72 路 GPIO
• 2 路 12bit ADC、DMA、看门狗、SWD 调试
• 外接 SPI Flash 存放固件，可做整机简单控制逻辑，减少外部 MCU 需求

五、内置存储

芯片内置 DDR3，不需要外挂 DDR，简化 BOM 与 PCB 布局MacroSilic...

六、典型应用场景

1. 工控显示、工业平板、竖屏广告机
2. HDMI 转 MIPI 屏方案、LVDS 转 MIPI 驱动 LCD
3. 医疗显示设备、车载显示副屏
4. 安防监视器、嵌入式显示终端、TCON 显示控制板

七、核心优势

✅ 多接口输入输出，信号格式互相转换 ✅ 集成 Scaler + 旋转 + OSD+TCON，单芯片点屏 ✅ 自带 M0+MCU，可做产品控制逻辑，降低物料成本 ✅ 内置 DDR，省去外部内存器件，简化 PCB 设计

八、设计注意点

1. BGA‑361 封装，PCB 布线难度偏高，建议参考原厂参考板
2. 固件需要烧录 SPI Flash，需要宏晶微提供 SDK 与配置工具
3. 分辨率、屏时序、OSD 都需要软件配置，选型要确认屏参数

宏晶微 MS1861 高性能视频处理 SoC，HDMI/LVDS 输入，输出 MIPI‑DSI2/LVDS/TTL；内置 Scaler、画面旋转、OSD 叠加、Gamma 校正，集成 Cortex‑M0 + 控制器与片上 DDR。一颗芯片搞定工控、广告机、医疗显示点屏方案，减少外围器件，缩短开发周期。
