在仪表电源、电动车控制器、逆变器系统、工业控制等需要宽电压输入降压转换的应用中，需要一款既能耐受超高输入电压、又能提供适中输出电流且外围器件少的电源芯片。EG11722是一款宽电压范围降压型DC-DC电源管理芯片，内部集成150V/3A功率MOS管、高压启动、使能控制、基准电源、误差放大器、过热保护、限流保护、短路保护等功能，输入电压范围10V至150V，最大持续输出电流2A，输出电压灵活可调，采用ESOP8封装，外围器件极少，为各类高压降压应用提供了高性价比的解决方案。本解析将基于完整数据手册，系统阐述EG11722的核心特性、参数设置及工程化设计要点。

---

一、芯片核心定位

---

EG11722是一款面向高压降压应用的高集成度DCDC电源芯片，其核心价值体现在以下方面：

• 内置150V/3A功率MOS管，无需外部开关管，简化设计；

• 超宽输入电压范围：10V至150V，覆盖电动车、工业、逆变器等高压应用场景；

• 最大持续输出电流2A，满足中等功率负载需求；

• 集成高压启动电路，无需外部启动电阻；

• 使能控制功能，支持系统级电源管理；

• 抖频功能，降低EMI辐射；

• 外围器件极少，方案性价比高；

• 输出短路打嗝保护，降低故障功耗；

• 温度保护和逐周期限流，确保芯片安全；

• 输出电压灵活可调，通过外部电阻分压设定；

• ESOP8封装，底部散热焊盘增强散热。


---

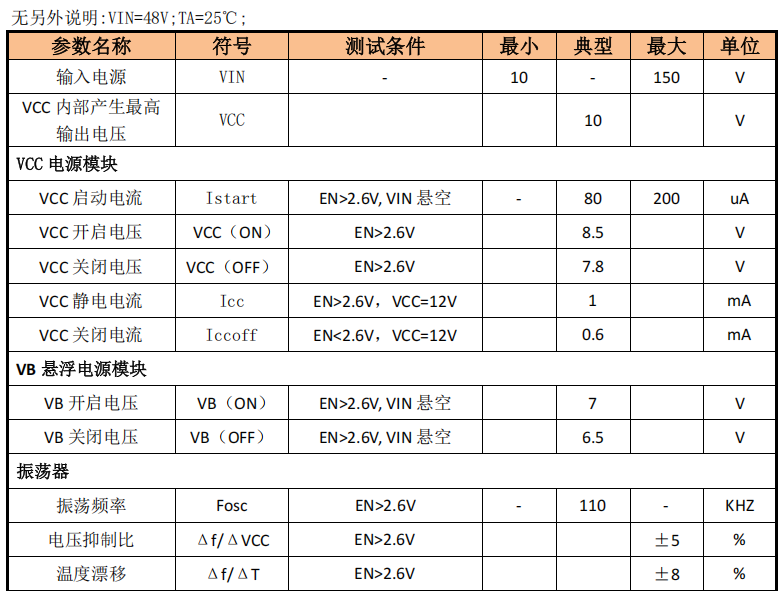

二、关键电气参数详解

---

电源输入

• 输入电压范围 VIN：推荐10V至150V，绝对最大耐压150V；

• VCC内部产生最高输出电压：典型10V，为芯片内部低压电路供电；

• VCC启动电流 Istart：典型80μA，最大200μA（EN>2.6V，VIN悬空）；

• VCC开启电压 VCC(ON)：典型8.5V（EN>2.6V）；

• VCC关闭电压 VCC(OFF)：典型7.8V（EN>2.6V）；

• VCC静态电流 Icc：典型1mA（EN>2.6V，VCC=12V）；

• VCC关闭电流 Icoff：典型0.6mA（EN>2.6V，VCC=12V）。

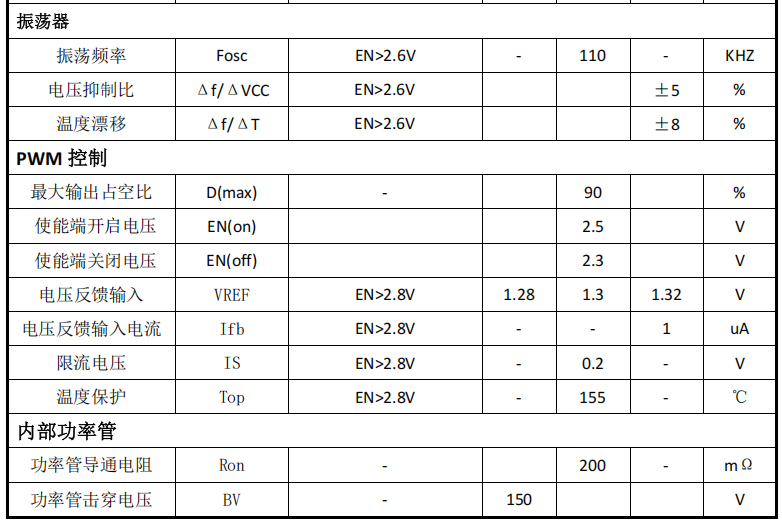

振荡器

• 振荡频率 Fosc：典型110kHz；

• 电压抑制比 Δf/ΔVCC：典型±5%；

• 温度漂移 Δf/ΔT：典型±8%；

• PWM最大输出占空比 D(max)：典型90%。

使能控制（EN）

• 使能开启电压 EN(on)：典型2.5V；

• 使能关闭电压 EN(off)：典型2.3V。

电压反馈（FB）

• 反馈基准电压 VREF：典型1.3V（范围1.28-1.32V）；

• 反馈输入电流 Ifb：最大1μA（EN>2.8V）。

限流保护

• 限流电压 VIS：典型0.2V（EN>2.8V），通过IS引脚检测峰值电流。

温度保护

• 过温保护阈值 Top：典型155℃。

内部功率管

• 功率管导通电阻 Ron：典型200mΩ；

• 功率管击穿电压 BV：典型150V。

悬浮电源（VB/VS）

• VB开启电压 VB(ON)：典型7V（EN>2.6V，VIN悬空）；

• VB关闭电压 VB(OFF)：典型6.5V（EN>2.6V，VIN悬空）。



---

三、芯片架构与工作原理

---

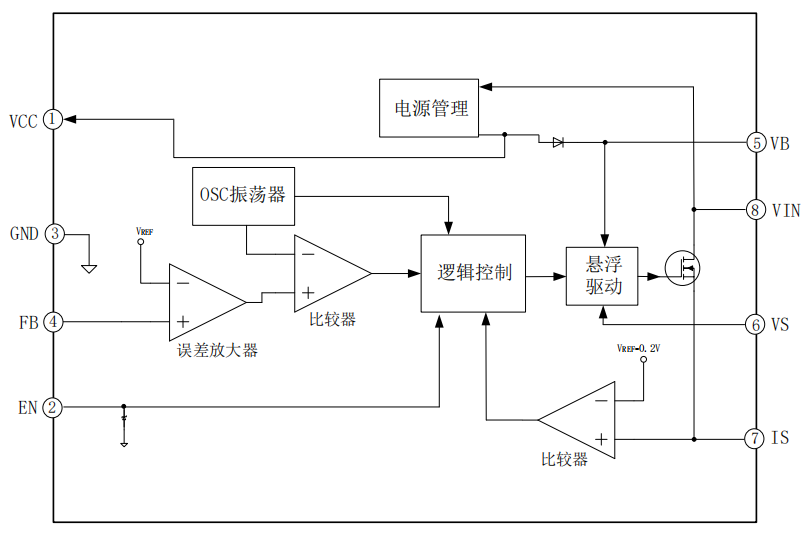

内部功能框图

• EG11722内部包含高压启动电路、使能控制电路、基准电压源（1.3V）、误差放大器、振荡器（110kHz）、PWM控制逻辑、逐周期限流比较器、短路保护（打嗝模式）、过热保护、驱动电路、内置150V/3A功率MOS管（200mΩ）以及悬浮自举驱动电路（VB/VS）。


高压启动

• EG11722内部集成高压启动电路，当VIN上电后，内部电路从VIN取电，为VCC引脚提供低压电源。无需外部启动电阻，简化外围设计。

PWM控制

芯片采用固定频率（110kHz）峰值电流模式PWM控制：

• 每个开关周期，振荡器触发功率管导通；

• 电感电流上升至由误差放大器输出决定的峰值阈值时，功率管关断；

• 关断期间，续流二极管为电感电流提供回路；

• 最大占空比限制为90%，确保系统稳定。

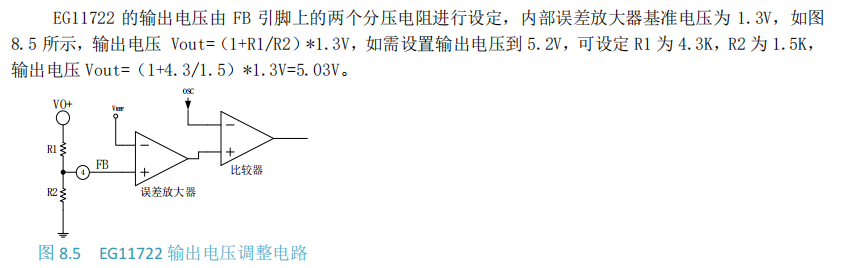

输出电压设置

• 输出电压通过FB引脚的外部电阻分压网络设定，内部误差放大器基准电压为1.3V：
  Vout = (1 + R1/R2) × 1.3V

• 例如，如需输出5.2V，可设定R1=4.3kΩ，R2=1.5kΩ：
  Vout = (1 + 4.3/1.5) × 1.3V = 5.03V

短路保护（打嗝模式）

当输出过流或短路时，EG11722进入短路保护模式：

• 芯片内部定时开启PWM功能，周期性尝试重启；

• 有效降低输出短路时的输入功耗；

• 当输出恢复正常时，芯片自动恢复正常输出。


逐周期限流

• 通过IS引脚检测功率管电流，当峰值电流超过设定阈值时，立即终止当前周期导通，实现逐周期限流保护。

使能控制

• EN引脚高电平有效（>2.5V），芯片正常工作；EN低于2.3V时芯片关断，降低功耗。

抖频功能

• 芯片内部集成抖频功能，开关频率在一定范围内抖动，分散能量峰值，降低EMI辐射。

自举悬浮驱动

• VB和VS引脚构成悬浮电源，为内部高侧驱动电路供电。VB与VS之间需外接自举电容，VS连接至功率管的源极（开关节点）。

---

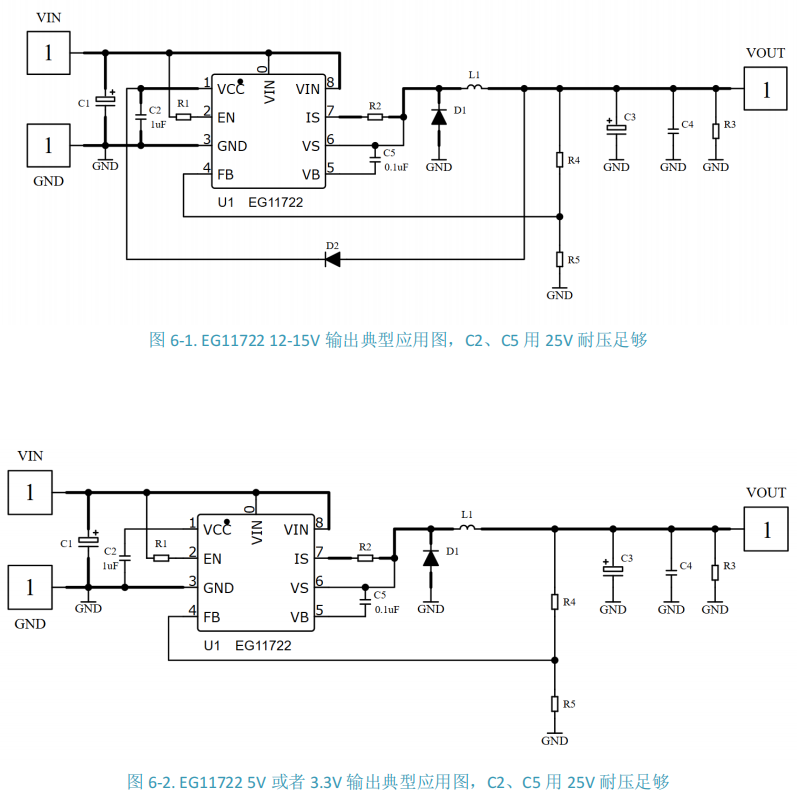

四、应用设计要点

---

PCB布局要点

• 输入电容（VIN）和自举电容（VB与VS之间）应尽量靠近芯片管脚放置；

• 大电流路径（GND、VIN、VS、IS）走线应尽量宽、短，降低寄生电阻和电感；

• 芯片背面（0号引脚）为VIN，需连接到输入电源；

• ESOP8底部散热焊盘需可靠接地，增强散热。

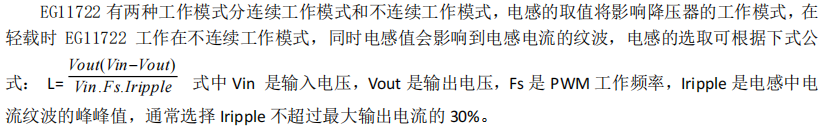

输出电感选择

• EG11722支持连续模式和不连续模式，电感值影响工作模式和电感电流纹波。电感计算公式为：
  L = Vout × (Vin - Vout) / (Vin × Fs × Iripple)

• 其中：
  Vin为输入电压；
  Vout为输出电压；
  Fs为PWM工作频率（110kHz）；
  Iripple为电感电流纹波的峰峰值，通常选择不超过最大输出电流的30%（即0.3 × 2A = 0.6A）。

• 以Vin=48V、Vout=12V、Fs=110kHz、Iripple=0.6A为例：
  L = 12 × (48-12) / (48 × 110000 × 0.6) ≈ 13.6μH，可选用15μH或22μH。


续流二极管选择

续流二极管在功率管关断时为电感电流提供回路：

• 应选用肖特基二极管，具有快速开关速度和低正向导通压降；

• 耐压应大于最大输入电压（≥150V）；

• 电流能力应大于最大输出电流（≥2A）；

• 推荐使用SS34（40V/3A）用于低压输出，或SS3100（100V/3A）用于高压输出，以及更高耐压的肖特基二极管。

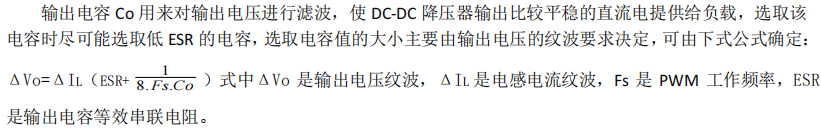

输出电容选择

• 输出电容用于滤波，使输出电压平稳：
  优先选取低ESR电容；

• 电容值由输出电压纹波要求决定，计算公式为：
  ΔVo = ΔIL × (ESR + 1 / (8 × Fs × Co))

• 其中：
  ΔVo为输出电压纹波；
  ΔIL为电感电流纹波；
  Fs为PWM工作频率（110kHz）；
  ESR为输出电容等效串联电阻。

• 建议使用低ESR电解电容或陶瓷电容与电解电容并联使用。


输入电容选择

输入电容用于滤除输入电源纹波并提供开关瞬态电流：

• 推荐容值：10μF-100μF电解电容，并联0.1μF-1μF陶瓷电容；

• 耐压应大于最大输入电压（≥150V）。

自举电容选择

VB与VS之间需外接自举电容，用于驱动内部高侧功率管：

• 推荐容值：0.1μF-1μF陶瓷电容（典型0.22μF或0.47μF）；

• 耐压应大于25V；

• 电容应尽量靠近VB和VS引脚放置。

VCC电容

VCC引脚需外接电容，为内部低压电路提供稳定电源：

• 推荐容值：1μF-10μF陶瓷电容或电解电容；

• 耐压应大于16V。

输出电压设置电阻

输出通过FB引脚的分压电阻设定：

• 选择R1和R2，使 Vout = (1 + R1/R2) × 1.3V；

• 建议R2在1kΩ-10kΩ范围，R1根据公式计算；

• 电阻精度建议1%。


使能控制

• EN高于2.5V时芯片工作；

• EN低于2.3V时芯片关断；

• EN引脚不允许悬空，必须接高电平或低电平控制信号。


---

五、典型应用场景

---

• 仪表电源：从工业总线（24V/48V）降压为仪表供电；

• 快充电源：从高压电源降压为快充协议芯片供电；

• 电动车控制器：从电动车电池组（48V/60V/72V）降压为控制器MCU供电；

• 逆变器系统：从高压直流母线（150V）降压为控制电路供电；

• 工业控制系统：从工业电源（24V/48V/110V）降压为传感器、通信模块供电；

• 平衡车控制器：从电池组降压为控制系统供电。

---

六、调试与故障处理

---

无输出

• 检查VIN电压是否在10V-150V范围内；

• 测量VCC引脚电压是否为8.5V-10V（正常工作时），若VCC为0V则芯片未启动；

• 检查EN引脚电压是否高于2.5V（开启阈值）；

• 检查FB引脚电压是否约为1.3V（正常工作时），若偏离较大可能分压电阻焊接错误；

• 检查SW/VS引脚是否有开关波形，若无则芯片可能处于保护状态；

• 检查电感、续流二极管、输出电容是否焊接正确；

• 检查芯片背面VIN（0号引脚）是否连接到输入电源。

输出电压偏低或带载能力不足

• 检查输入电压是否低于输出电压+压降（占空比限制90%）；

• 检查电感饱和电流是否足够（建议≥3A）；

• 检查续流二极管是否选型正确（耐压、电流能力）；

• 检查是否触发过流保护（逐周期限流），IS引脚电压超0.2V；

• 检查芯片是否过热（155℃热关断），ESOP8散热焊盘是否良好接地；

• 检查输入电容是否足够，输入电源内阻过大可能导致VIN跌落。

输出电压纹波过大

• 检查输出电容容量是否足够，ESR是否过高；

• 增加输出电容或并联陶瓷电容降低ESR；

• 检查电感值是否合适，纹波电流是否过大；

• 检查输入电容是否足够，输入纹波耦合到输出。

效率偏低

• 检查续流二极管是否使用肖特基二极管，正向压降是否过大；

• 检查电感DCR是否过大；

• 检查开关频率是否正常（110kHz）；

• 检查输出电容ESR是否过高。

启动异常

• 检查VCC电容是否足够（1μF-10μF），是否靠近芯片；

• 检查自举电容（VB-VS）是否焊接正确，容量是否合适；

• 检查EN引脚是否已拉高至2.5V以上。

芯片过热

• 确认ESOP8底部散热焊盘已可靠接地焊接；

• 检查输出电流是否超过2A；

• 检查输入电压是否过高导致开关损耗增大；

• 检查电感、续流二极管是否选型合理；

• 改善PCB散热设计，增加散热铜箔面积和过孔。

---

七、设计验证要点

---

• 输入电压范围验证：在10V-150V范围内测试输出电压稳定性；

• 输出电压精度验证：空载和满载条件下VOUT应在设定值±2%以内（考虑分压电阻精度）；

• 开关频率验证：用示波器测量SW/VS引脚波形，确认开关频率约为110kHz；

• 负载调整率验证：负载从0至2A变化时测量输出电压变化；

• 效率测试：在不同负载和不同输入电压下测量效率；

• 纹波测试：测量输出电压纹波，应在设计目标以内；

• 过流保护验证：逐步增加负载电流，观察输出限流和打嗝保护；

• 短路保护验证：将输出短路，观察芯片进入打嗝模式并周期性尝试重启，短路移除后恢复；

• 热关断验证：在过载条件下验证芯片在155℃左右关断；

• 使能控制验证：EN高低电平切换，验证输出开关控制。

---

八、总结

---

EG11722是一款高性能、高集成度的高压降压DCDC电源芯片，以10-150V超宽输入电压范围、内置150V/3A功率MOS管、2A最大持续输出电流、110kHz固定开关频率、1.3V反馈基准电压、抖频功能、ESOP8封装为核心优势。

其内部集成了高压启动、使能控制、逐周期限流、短路打嗝保护和热关断等完善功能，外围器件极少，为仪表电源、电动车控制器、逆变器系统等高压降压应用提供了高性价比的解决方案。

成功应用EG11722的关键在于正确计算输出电感值（确保饱和电流≥3A），选用合适耐压的肖特基续流二极管（≥输入电压），合理设置反馈分压电阻（VFB=1.3V），确保自举电容（VB-VS，0.22μF-1μF）和VCC电容（1μF-10μF）靠近芯片放置，严格遵循ESOP8封装的PCB布局规范（芯片背面VIN连接输入电源、散热焊盘可靠接地、大电流走线短宽）。

文档出处
本文基于屹晶微电子EG11722芯片数据手册V1.0整理编写。具体设计、参数计算及元件选型请务必以官方最新数据手册为准，并特别关注输入电压范围（10-150V）、内置功率管导通电阻（200mΩ）、反馈基准电压（1.3V）、电感饱和电流选择（建议≥3A）、续流二极管耐压选择（≥输入电压）、自举电容和VCC电容的布局、ESOP8封装散热焊盘接地及芯片背面VIN的连接。
