一、DRP 是什么？一句话讲清
DRP（Dual-Role Port）= 同一个 Type‑C 口，既能充电（SINK）、又能放电（SOURCE）、还能 OTG 传数据。
SOURCE（源端）：对外供电，给手机、U 盘、外设供电
SINK（沉端）：从适配器 / 充电宝取电，给自己充电
DRP：自动切换 SOURCE ↔ SINK，无需按键、无需人工干预
没有 DRP：设备要么只能充、要么只能放；
有了 DRP：一个 C 口，全功能打通。

二、DRP 的硬件核心：CC 引脚（CC1/CC2）
Type‑C 的秘密全在 CC1、CC2 两根细线：
SINK（只充电）：CC 下拉 Rd → “我要取电”
SOURCE（只放电）：CC 上拉 Ra → “我可以供电”
DRP（可充可放）：芯片内部快速交替上拉 / 下拉，不断探测对面是谁
CC 引脚就是 DRP 的眼睛 + 握手通道 + 大脑，所有角色识别、PD 协商、电压切换、OTG 使能，全走 CC。

三、DRP 最关键：轮询探测机制（自动识别对方身份）
DRP 不会固定身份，而是一直在做这件事：
先假装自己是 SOURCE（上拉 Ra） → 探测对面是不是 SINK（外设 / 手机）
再假装自己是 SINK（下拉 Rd） → 探测对面是不是 SOURCE（适配器）
10ms 内反复切换，直到识别到对方身份
锁定角色，停止轮询，进入 PD 协商
识别结果：
对面是 SOURCE（充电器） → 本机 = SINK（充电）
对面是 SINK（U 盘 / 手机） → 本机 = SOURCE（OTG 放电）
对面也是 DRP → 电量高 / 功率大的做 SOURCE
一句话：DRP 靠 CC 快速上下拉，盲插自动识别，谁是电源、谁是负载，瞬间搞定。

四、DRP 完整工作流程（从插线到充电 / OTG）
1. 物理插入
Type‑C 对接，CC1/CC2 连通，VBUS 默认 5V。
2. 角色判定（DRP 核心）
芯片开始 CC 轮询上下拉 → 识别对方身份 → 锁定 SOURCE/SINK。
3. PD 能力协商（电压 / 电流握手）
SOURCE 发 PDO（电源能力）：5V/9V/12V/15V/20V、最大电流
SINK 发 REQUEST（需求）：我要 9V/2A
双方确认 → 电压切换
4. 功率导通 + 数据并行
SOURCE 输出目标电压
内部 MOS 打开，电流流向确定
USB2.0 数据通道同时工作（充电 + 数据不冲突）
5. 动态角色反转（PR_Swap）
已充电的设备可随时发 PR_Swap：
原 SINK → 变 SOURCE（反向放电）
原 SOURCE → 变 SINK
全程不断连、不重启
这就是平板 / 笔记本 / 拓展坞能反向给手机充电的原理。

五、三款主流 DRP 芯片详解（LDR6020 / LDR6500 / LDR6021Q）

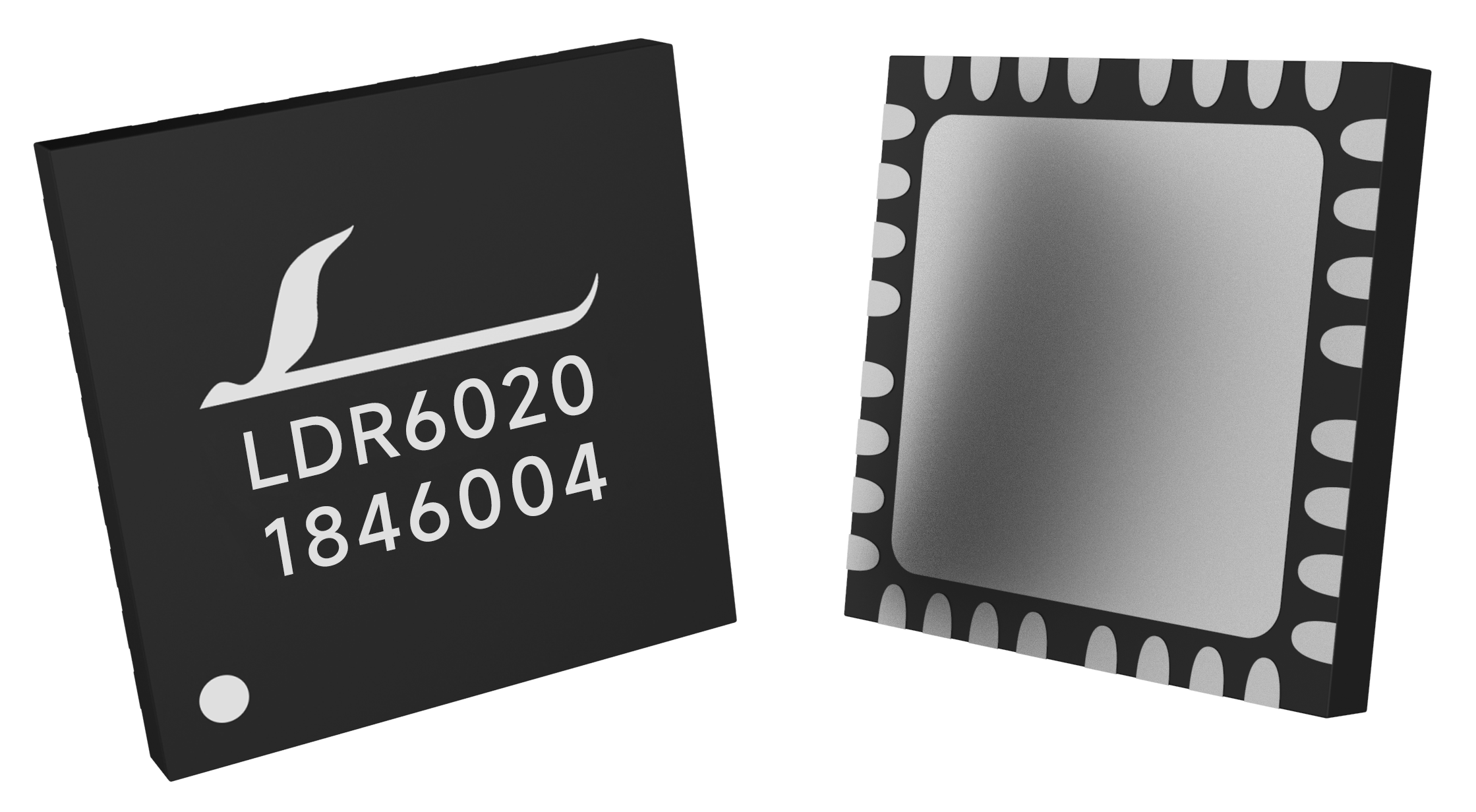

1）LDR6020 —— 平板 / 单 C 口全能王者（高集成、100W）
定位：单 C 口全功能 DRP SOC，平板、二合一、便携显示器首选。

封装：QFN‑32（4×4mm）
协议：PD3.0/3.1、QC、SCP、AFC、UFCS（全兼容）
功率：最高 100W（20V/5A）
DRP 能力：3 组 6 路 CC 通道，支持多设备同时通讯
集成度：内置 16 位 RISC MCU、USB2.0 Host/Device、PMU、MOS、LDO
典型应用：
平板单 C 口：PD 快充 + OTG 放电 + 数据
便携显示器：一线 4K + 100W 充电
多口移动电源、VR 转接器
为什么平板用它？
一颗顶五颗（PD+OTG+MOS+LDO+MCU），BOM 减 60%、PCB 缩小 40%，自动 DRP 切换，边充边 OTG 数据不断连。

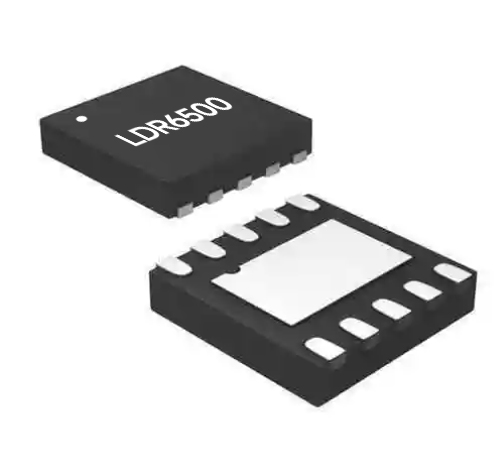

2）LDR6500 —— 超小封装 DRP（2×2mm，60W，便携设备神器）
定位：世界最小 DRP 之一，DFN‑10（2×2×0.8mm），极致小巧设备专用。

封装：DFN‑10（2×2mm），外围仅 6 个被动元件
协议：PD3.0/2.0、PPS、QC4.0+、SCP（20 + 快充全兼容）
功率：最高 60W（20V/3.25A）
DRP 能力：自动 SOURCE/SINK 切换，支持 OTG
数据：USB2.0 480Mbps，边充边传
典型应用：
直播领夹麦：边充电边录音
Type‑C 转接头、迷你 HUB
无线耳机充电仓、便携音箱
为什么叫 “微型 DRP 之王”？
体积只有 2×2mm，无需 MCU，BOM 降 40%，解决小型设备 “充电与数据冲突、体积大” 三大痛点。
补充：LDR6500U 是其纯 SINK 版本，只取电不放电，用于小家电、灯具、工业设备 PD 诱骗。

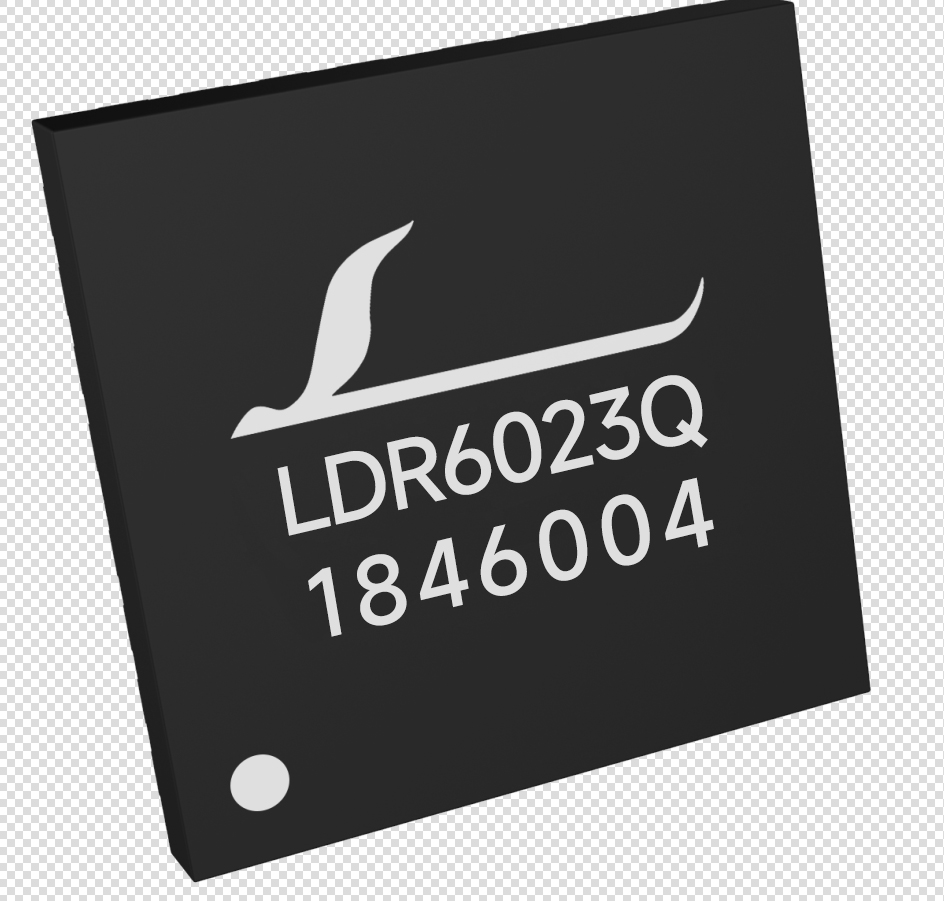

3）LDR6023Q —— 车规级 DRP（宽温、100W、高可靠）
定位：车规级 AEC‑Q100 认证，-40℃~125℃，车载 / 工业严苛环境首选。

封装：QFN‑16（3×3mm）
协议：PD3.1、QC、AFC，支持 5V–28V 宽电压协商
功率：双向 100W（20V/5A）
DRP 能力：自动 DR_SWAP/PR_SWAP，角色无缝切换
保护：OVP/OCP/OTP/SCP，ESD ±8kV 接触 /±15kV 空气
典型应用：
车载中控：一线投屏 + 100W 快充 + OTG
车充、车载 HUB、户外便携设备
工业控制、无人机、智能家居
车规级优势：高温 / 低温 / 颠簸环境稳定不死机，待机电流 <4μA，功耗极低。

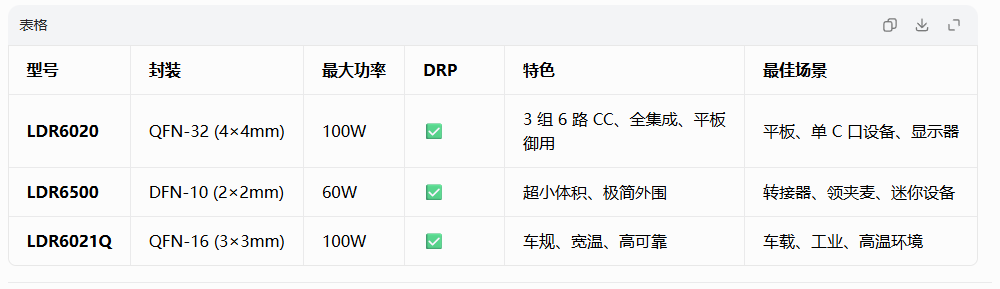

六、三款 DRP 芯片核心参数对比（一眼选型）

七、DRP 给产品带来的三大革命性体验
单口全能：一个 C 口搞定充电、放电、OTG 数据，设备更轻薄、接口更简洁。
智能功率调度：充电时自动分配功率给 OTG 外设，边充边用不断电。
全协议兼容：PD/QC/SCP/AFC 通吃，一个充电器走天下。
八、总结
DRP 双角色的本质，就是通过 CC 引脚动态上下拉轮询，自动识别设备身份，再由 PD 协议协商电压，最后由功率 MOS 控制电流方向，实现同一个 C 口双向供电 + 数据传输。
LDR6020：平板 / 单 C 口全功能首选，100W 高集成
LDR6500：微型设备 DRP 之王，2×2mm 极致小巧
LDR6021Q：车规级高可靠，高温恶劣环境专用
三款芯片覆盖便携消费电子 → 主流平板 → 车载工业全场景，是目前 Type‑C DRP 方案的核心选择。
