前言

在嵌入式开发中，我们不仅要学会“写”程序，更要学会“读”程序。很多时候我们需要验证烧录到芯片中的固件是否与原始文件一致，或者在没有源码的情况下备份芯片内的现有程序。

SEGGER J-Flash 作为一款强大的Flash编程工具，除了常规的烧录功能外，其 Read Back（回读） 功能同样出色。本文将详细介绍如何使用 J-Flash 读取芯片 Flash 数据，并利用该功能进行程序校验。

一、 连接目标芯片

1. 打开 J-Flash 软件。

2. 创建新工程或打开已有工程，确保选择的 Device（芯片型号） 与实际硬件一致。

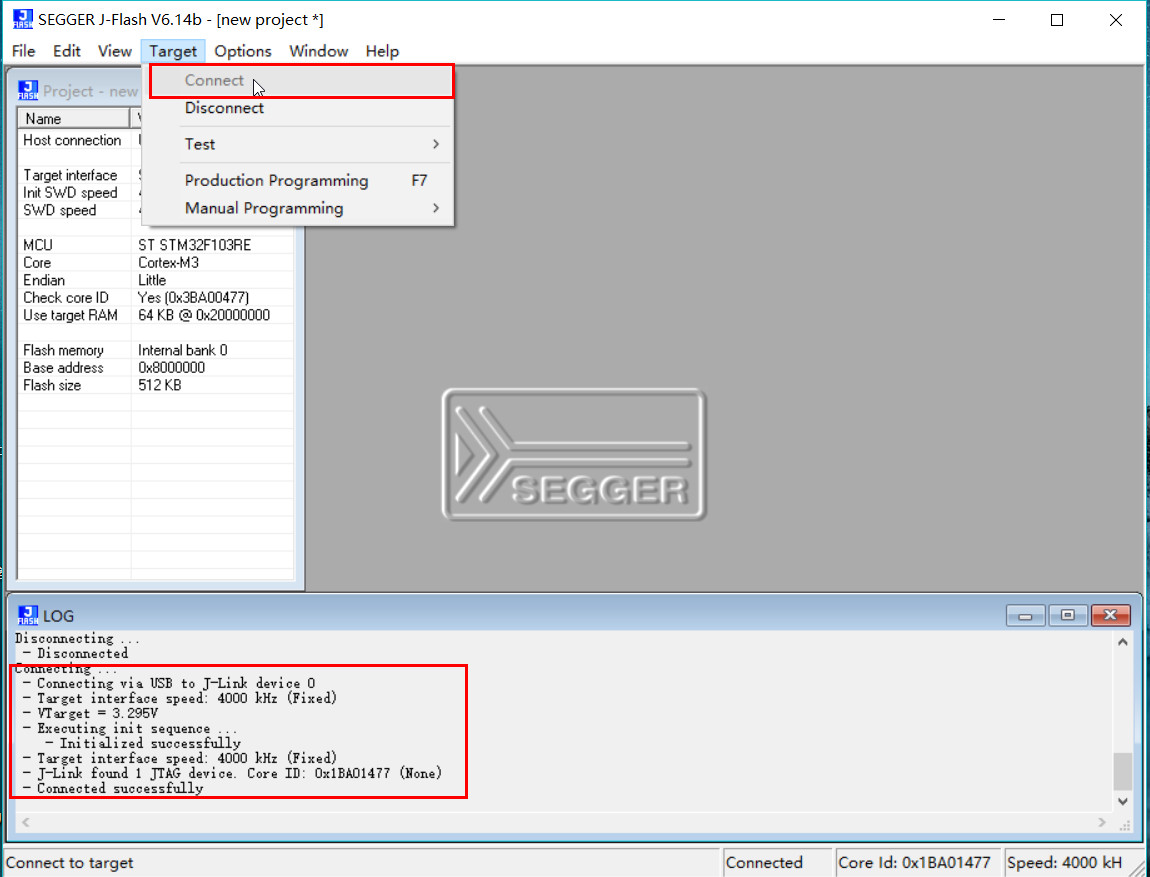

3. 点击工具栏上的 Connect 按钮（或按快捷键 F8）。


   ⚠️ 注意：在执行任何读写操作前，必须确保 J-Link/J-Trace 与目标板连接正常，且状态栏显示 “Connected”。

二、 执行 Read Back 操作

连接成功后，通过菜单栏进入读取界面：

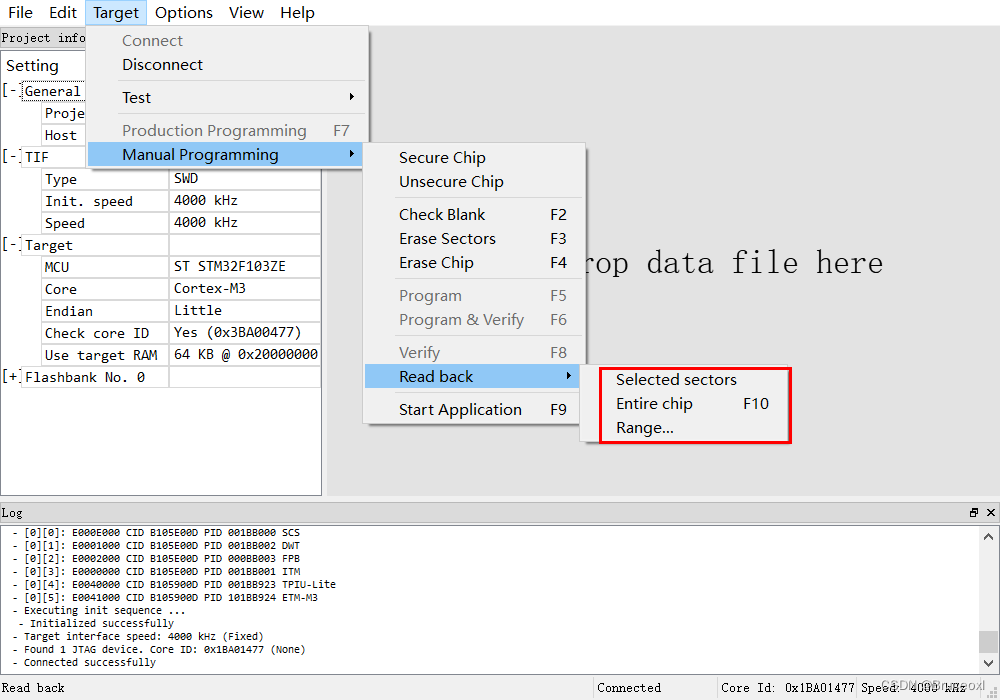

📍 路径：Target -> Manual Programming -> Read Back

此时会弹出读取配置窗口，提供了三种读取范围选项，请根据需求选择：

1. Selected sectors（已选扇区）

• 说明：仅读取当前工程配置中已勾选的Flash扇区。

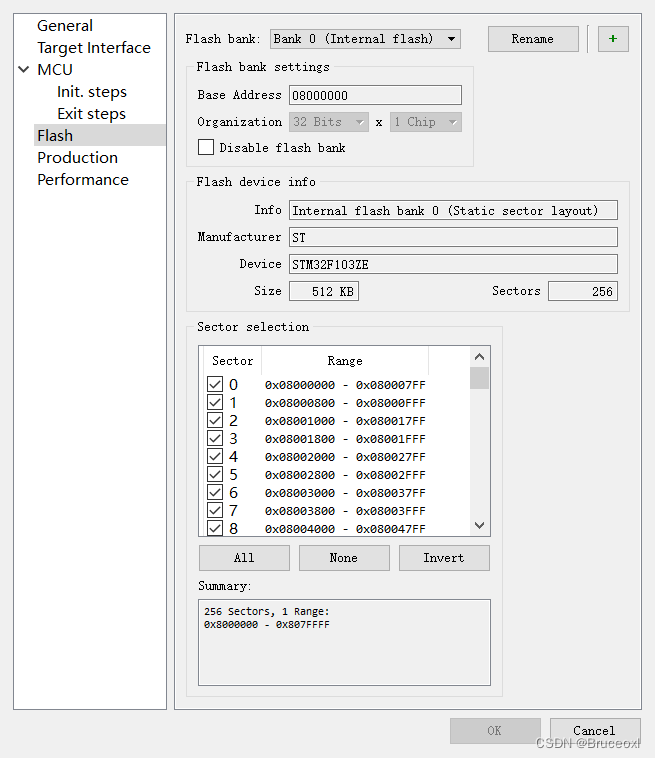

• 查看方式：可通过 Project settings -> Flash 选项卡查看具体哪些扇区被选中。
• 适用场景：只关心特定存储区域（如Bootloader区或参数配置区）时使用。


2. Entire chip（整片读取）

• 说明：读取芯片整个Flash地址空间的内容。
• 适用场景：全量备份或完整校验时推荐使用此选项，确保不遗漏任何数据。

3. Range（指定范围）

• 说明：手动输入起始地址（Start Address）和结束地址（End Address）。
• 适用场景：已知固件的具体存放地址，仅需读取特定片段以节省时间。
• 示例：笔者在本次演示中选择 Range 模式，精确指定了应用程序所在的Flash地址段进行读取。

💡 提示：Flash读取速度受接口速率（SWD/JTAG时钟）和Flash大小影响，大容量芯片可能需要数十秒甚至更久，请耐心等待进度条完成。

三、 保存读取的数据

读取完成后，数据会暂存在 J-Flash 的内存缓冲区中。务必及时保存，否则关闭软件后数据将丢失。

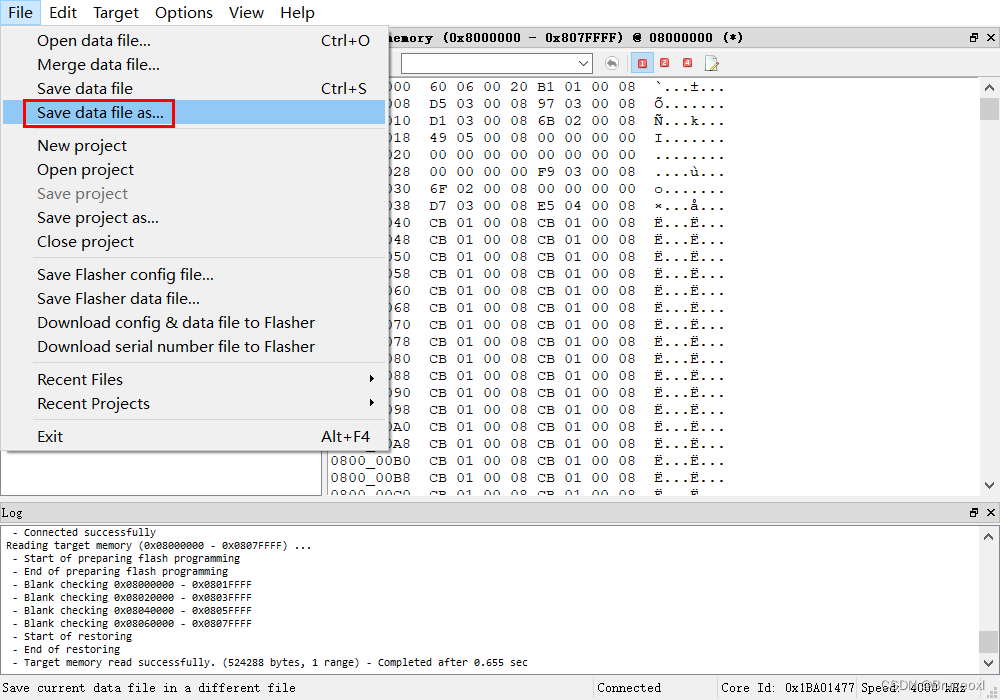

📍 路径：File -> Save data file 或 Save data file as...

支持保存为 .bin、.hex、.srec 等常见格式。建议保存为 Binary (.bin) 格式，便于后续进行二进制比对。

四、 数据校验与应用

读取到的数据主要有以下两种用途：

✅ 烧录一致性校验

将读取回的 .bin 文件与原始烧录文件进行 二进制对比（可使用 Beyond Compare、WinHex 或命令行 fc /b 命令）：

• 完全一致 → 烧录成功，数据无误
• 存在差异 → 检查硬件连接、电源稳定性或Flash是否损坏

💾 固件备份与逆向分析

• 备份量产设备的现有固件，防止源码丢失
• 提取设备中的配置参数或校准数据
• 作为逆向分析的输入文件

五、 常见问题与注意事项

问题	可能原因	解决方案
Read Back 失败	芯片开启了读保护（RDP/Flash Security）	需先解除读保护（注意：解除操作通常会擦除Flash）
读取数据全为 0xFF	Flash为空或未正确连接	检查连线、确认芯片型号、确认地址范围正确
读取速度极慢	SWD/JTAG 时钟频率过低	在 Options -> Connection 中适当提高时钟频率
校验不一致	读取范围未包含全部有效数据	确认原始文件的实际大小，调整 Range 或使用 Entire chip

⚠️ 重要警告：如果目标芯片启用了 Flash读保护，强行读取可能导致返回全 0xFF 或触发安全机制擦除芯片内容。在对生产设备进行读取操作前，请务必确认读保护状态！

总结

J-Flash 的 Read Back 功能是嵌入式工程师进行固件验证和数据备份的利器。掌握 Selected sectors、Entire chip、Range 三种读取模式的适用场景，能够大幅提升调试效率。建议在每次关键版本烧录后，都养成回读校验的习惯，为产品质量多加一道保险。

---
