在半导体产业链中，芯片测试是保障产品质量的最后一道关卡。提到测试，大家往往关注昂贵的 ATE 测试机台、精密的探针卡，却常常忽略一块看似普通的 PCB 板——Load Board（负载板/测试接口板）。它虽不直接产生测试数据，却是连接测试机与芯片的"桥梁"，其设计优劣直接决定测试良率、信号精度和量产稳定性。
　　今天，我们就从 Load Board 的作用、分类、与其他测试板卡的区别，以及设计注意事项四个维度，深度拆解这块"隐形冠军"板卡。
　　
一、Load Board 是什么？不只是"转接板"
　　Load Board 是 ATE（自动测试设备）主机与封装后芯片（DUT）之间的电路+机械转接板，用于芯片封装后的 Final Test（终测），筛选不良 IC，杜绝次品流入终端产品。
　　从功能上看，Load Board 绝非简单的"信号延长线"。它需要完成：
　　信号分配与路由：将 ATE 机台数百甚至上千路测试信号，精准分配到 DUT 的对应引脚；
　　电源完整性保障：为大电流、低电压芯片提供稳定供电，抑制瞬态压降；
　　信号完整性优化：高速信号（DDR、PCIe、SerDes 等）的阻抗匹配、串扰隔离；
　　机械结构适配：通过 Socket 固定芯片，匹配 Handler 分选机的机械结构；
　　量产可靠性：承受百万次插拔、高低温循环，长期性能不衰减。

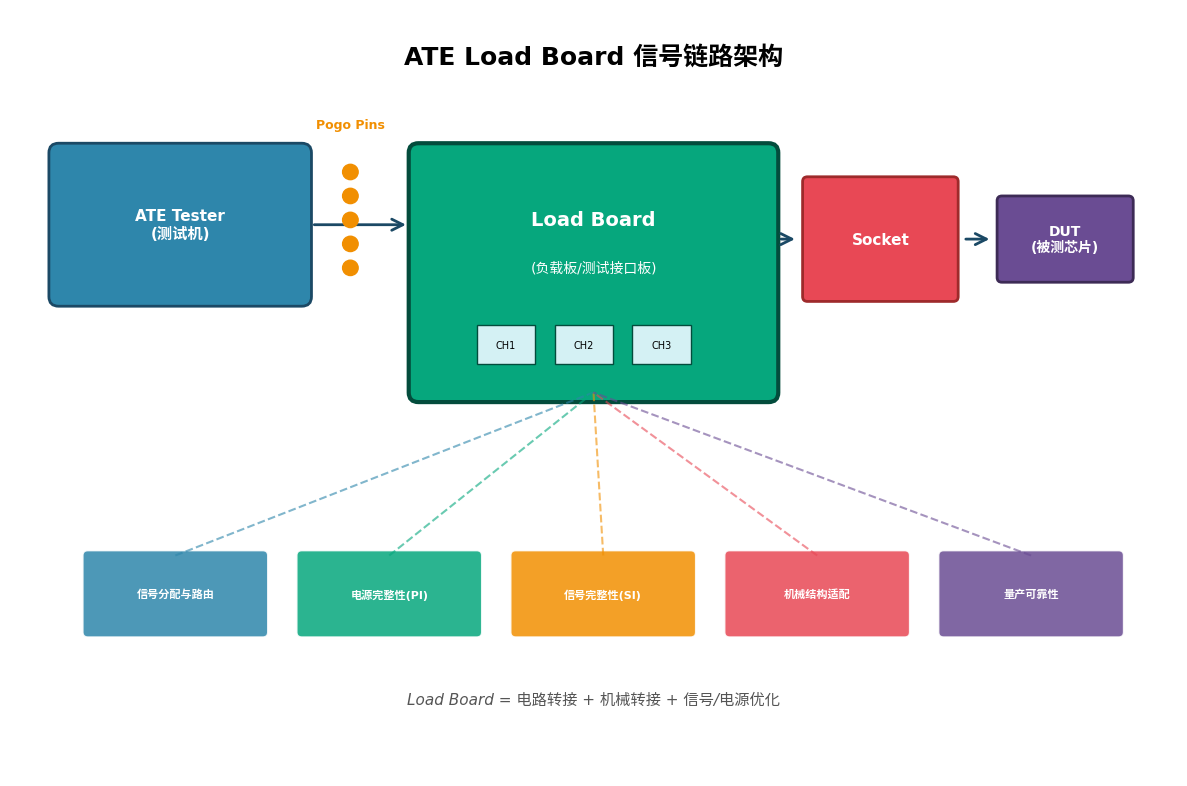

上图清晰展示了 Load Board 在整个测试链路中的位置：ATE Tester → Pogo Pins → Load Board → Socket → DUT。它既是电气接口，也是机械接口，更是信号/电源优化的核心载体。
　　
二、Load Board 的分类：按测试阶段和平台
　　１.　按测试阶段：CP vs FT
　　芯片测试分为两大阶段，Load Board 主要服务于 FT（Final Test，终测）：

CP 阶段：传统架构需要 PIB（探针接口板）+ Probe Card + Probe Head 三层结构，信号路径长、寄生电感大，高速测试受限。Direct Docking 架构简化为单层 PCB，但仍以探针接触为主。
　　FT 阶段：Load Board 一侧与 ATE 机台 Docking（通过 Pogo Pin 或金手指），另一侧安装 Socket（如 BGA、QFN、LGA 封装适配），芯片放入 Socket 即可测试。多 Site 设计（如 8Site、16Site）可大幅提升并行测试效率。
　　２.　按 ATE 平台适配
　　不同 ATE 厂商的接口标准、引脚定义、机械尺寸差异巨大，Load Board 需定制化设计：
　　Teradyne 93K：通用性最强，数字/模拟/混合信号芯片通用；
　　Advantest T2000：高速数字、存储芯片专用；
　　TUF 等新型平台：主打功率器件、LED 芯片测试。

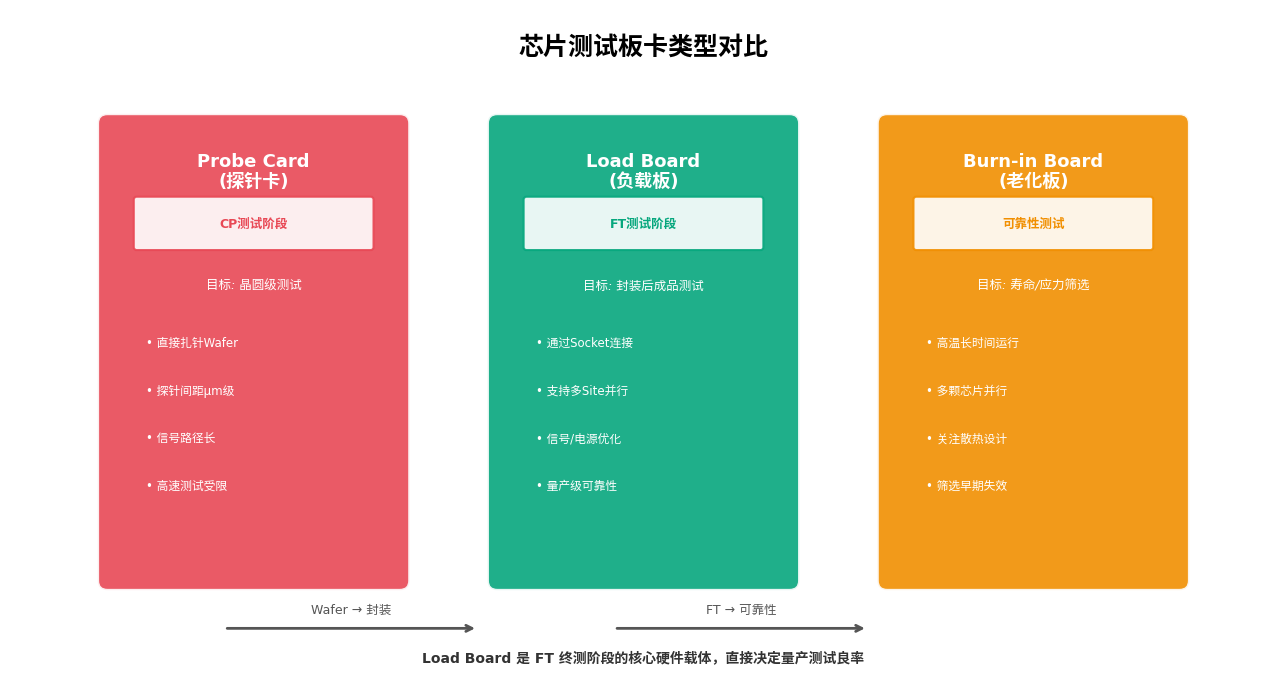

三、Load Board vs 其他测试板卡：区别在哪里？
　　与 Probe Card（探针卡）的区别

与 Burn-in Board（老化板）的区别
　　Burn-in Board（BIB）用于可靠性测试（HTOL、LTOL、HAST 等），目的是通过高温、高压、长时间运行筛选早期失效芯片。它与 Load Board 的核心差异：
　　设计目标：BIB 关注散热和长期稳定性，Load Board 关注测试精度和信号质量；
　　电路复杂度：BIB 通常只需提供电源和基本信号，Load Board 需完整路由所有测试信号；
　　使用场景：BIB 放入老化炉（Oven），Load Board 安装在 ATE 机台上。
　　
四、Load Board 设计核心要点：从原理图到量产
　　Load Board 设计是高速信号、电源系统、结构工艺、量产可靠性的综合性系统工程。以下是六大核心要点：

１.　信号完整性（SI）设计
　　高速信号（10Gb/s+）对 Load Board 的 SI 要求极高：
　　精准阻抗匹配：单端 50Ω、差分 100Ω，依托板材 DK/DF 参数、层叠结构、线宽线距精准建模；
　　串扰隔离：高速差分信号等长走线，拉大与相邻线间距，依托地平面屏蔽；
　　过孔优化：短过孔、小孔径，减少寄生电容/电感；高频信号过孔周围环绕接地过孔（3-4 个），形成屏蔽通道；
　　端接电阻：按需配置，匹配 ATE 输出阻抗与 DUT 输入阻抗，消除过冲/欠冲。
　　２.　电源完整性（PI）设计
　　80% 的测试良率波动源于电源不稳定：
　　低阻抗 PDN 网络：核心供电层厚铜设计（≥2oz），加宽主干走线，多过孔并联；
　　分级去耦滤波：大容量电解电容+高频陶瓷电容组合，覆盖全频段噪声；
　　电源平面靠近 DUT：缩短电源过孔长度，减小寄生电感，提升高频电源阻抗性能；
　　分区供电：模拟/数字/高速接口电源严格分区，独立回流，避免噪声耦合。
　　３.　叠层设计：对称是底线
　　Load Board 板厚通常为 4-6.35mm（远超普通 PCB），叠层设计至关重要：
　　对称原则：Signal 层和 Power 层各自对称分布，铜厚一致（Signal 常见 0.5oz，Power 常见 1-2oz），防止应力不均导致翘曲；
　　低电压大电流芯片：电源层靠近 DUT 侧，缩短过孔寄生电感；信号层靠近 Tester 和 DUT 两端；
　　翘曲控制：整板翘曲率要求 0.1%-0.2%，BGA 区域焊盘高度差 ≤50μm（核心测试区 ≤25-30μm）。
　　４.　结构适配与兼容性
　　平台兼容：深度适配 Teradyne、Advantest 等主流 ATE 接口标准，匹配引脚定义、电气协议、安装限位；
　　Socket 匹配：根据 QFN/BGA/LGA 等封装优化焊盘布局、定位孔公差，保证接触均匀、受力均衡；
　　高平整度：探针接触力可达 50N 以上，平整度差会导致局部应力集中、接触不良。
　　５.　量产可靠性冗余设计
　　板材选型：高速场景选低 DK/DF 高频板材（如 Rogers 4350），大电流场景选高耐温、高载流板材；
　　器件选型：工业级高可靠性阻容、接插件，适配长期连续量产；
　　散热冗余：大功率器件预留散热空间，关键大电流通路载流冗余扩容；
　　可调试设计：关键信号、电源链路预留测试点、调试电阻位，方便后期校准和问题排查。
　　６.　仿真验证：前置而非后置
　　SI/PI 前置仿真：项目初期完成阻抗计算、串扰分析、电源网络仿真，提前规避风险；
　　3D-EM 过孔优化：借助 HFSS 等工具优化 Pogo Via 参数（孔径、焊盘、反焊盘、接地过孔布局）；
　　TDR/S 参数验证：实测与仿真对比，确保信号链路符合设计预期。
　　
五、行业常见误区：避坑指南
　　结合行业经验，Load Board 设计最常见的误区包括：
　　１.　只关注布线通断，忽略 SI/PDN 仿真——上机后信号失真、电源噪声，返工成本极高；
　　２.　高低速信号、模数信号混布，无隔离分区——测试噪声串扰，良率波动；
　　３.　过度压缩板材成本，选用普通民用板材——高低温工况下参数漂移，无法满足量产稳定性；
　　４.　忽略结构适配公差——上机接触不良、治具干涉，影响测试效率。
　　
结语
　　Load Board 是 FT 终测阶段的关键载体，看似微小的板级设计差异，最终会放大为芯片测试良率、量产效率的巨大差距。在 AI 芯片、功率器件、高速数模混合芯片迭代升级的今天，Load Board 的设计已从"画板子"进化为高速信号、电源系统、结构工艺、量产可靠性的综合性系统工程。
　　精准的仿真预判、严苛的布线规范、专业的冗余设计，才是高端芯片测试硬件的核心底气。下次当你看到 ATE 机台上那块不起眼的绿色 PCB 时，不妨多看一眼——它可能就是决定芯片能否顺利出货的"隐形冠军"。
