如果把芯片设计比作盖房子，设计师是画图纸的建筑师，晶圆代工厂（Fab）是负责施工的工人。那么问题来了：建筑师怎么知道该用哪种"砖头"和"钢筋"？工人又怎么确认这些建材的尺寸、强度是否符合要求？在芯片设计的世界里，解决这个问题的"核心手册+工具箱"，就是我们今天要聊的PDK（Process Design Kit，工艺设计套件）。
　　PDK是晶圆厂（如台积电、中芯国际、英特尔）提供给芯片设计公司的"标准化工具包"，里面装着设计芯片必需的"规则、零件库和使用说明"。没有它，再精妙的设计图纸也只是一张废纸，无法变成指甲盖大小的硅片。
　　
一、PDK到底是什么？
　　PDK的全称是Process Design Kit，中文译为工艺设计套件或制程设计套件。简单说，它是芯片制造厂商提供给芯片设计公司的"准入证"和"密码本"——只有用了对应厂商、对应工艺节点的PDK，设计出来的芯片才能在该厂商的生产线上量产。
　　PDK的核心定位是连接"芯片设计"与"晶圆制造"的桥梁。晶圆厂的工艺极其复杂，涉及光刻、蚀刻、掺杂等上百道工序，不同厂商的物理特性天差地别。台积电的3nm工艺和三星的3nm工艺，虽然数字相同，但晶体管结构（台积电用FinFET，三星用GAA）和物理参数完全不同。PDK的作用，就是晶圆厂把它所有的工艺参数、物理限制、材料特性打包成一套数据文件，告诉设计师：“在我的工艺流水线上，你能用什么积木，以及这些积木怎么搭才不会倒。”

二、PDK里到底装了什么？

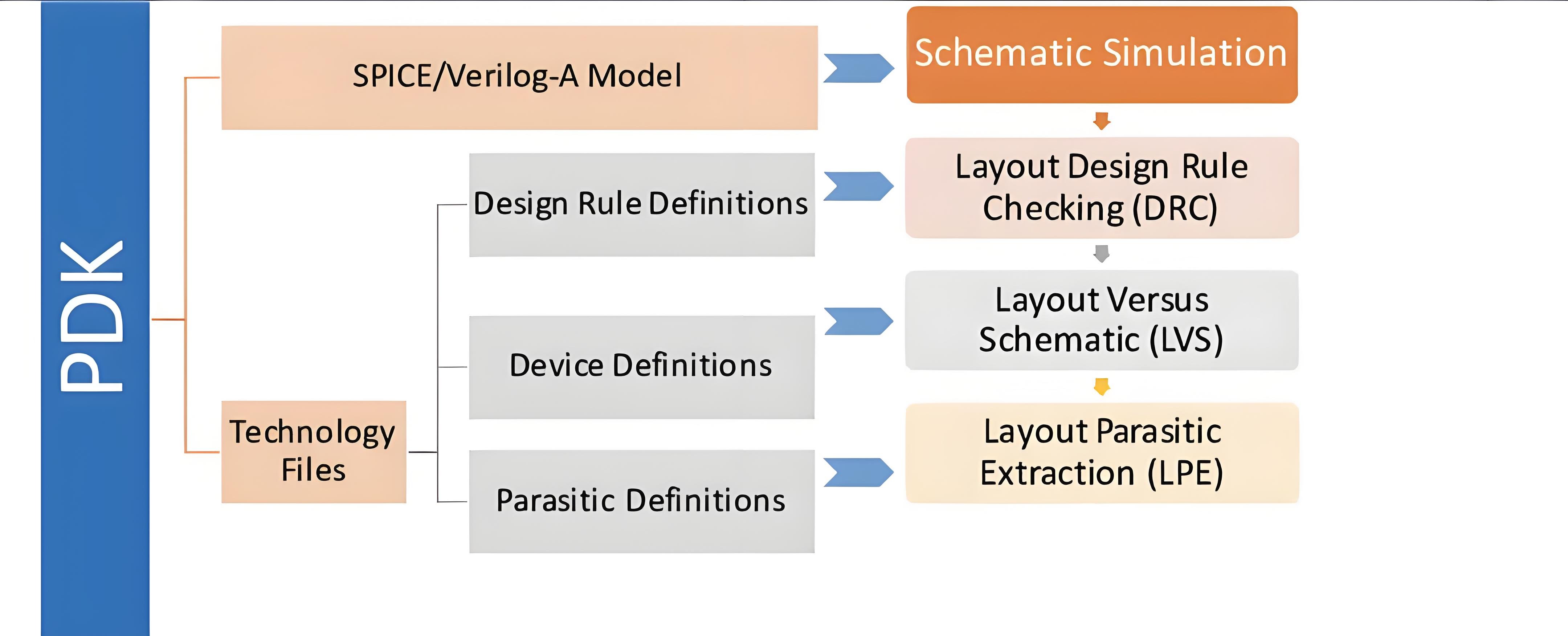

　　打开一个标准的PDK包（通常好几个GB），虽然文件成千上万，但核心可以归纳为"四大金刚"：
　　１.　器件模型（Device Models）——“虚拟元器件”
　　这是给电路设计和仿真工程师用的。你在EDA软件（如Cadence Virtuoso）里跑仿真时，那个MOS管不是真的，而是一堆数学公式。PDK里的SPICE模型文件（基于BSIM或PSP模型）告诉仿真器：“当栅极电压是1V时，漏极电流是多少”。最关键的是Corner（工艺角）——因为制造会有误差，PDK会提供TT（典型）、SS（慢）、FF（快）等不同模型，确保芯片在生产偏差下也能正常工作。
　　２.　设计规则（DRC/LVS Rules）——“自动审图员”
　　这是PDK里最权威的"法律条文"。DRC（设计规则检查）相当于施工红线：比如"两条金属线之间的距离不能小于0.1微米"，如果你画了0.09微米，DRC就会报错——因为太近了，光刻机刻不出来，或者生产出来直接短路。LVS（版图与原理图一致性检查）则检查你画的物理版图和设计的原理图是不是一回事，防止原理图是与非门、版图画成了或非门的低级错误。
　　３.　标准单元库（Standard Cell Library）——“标准化零件库”
　　这是芯片的"砖头、钢筋、水管"。包含基础逻辑门（与非门、或非门、异或门）、触发器、寄存器、缓冲器等。这些单元绝非随意绘制，而是制造厂商根据工艺特性，经过大量实验验证的标准化产物。每个单元附带完整的性能参数：静态功耗、动态功耗、延迟时间、驱动能力等。标准单元库大幅缩短了芯片开发周期，是后端物理设计（P&R）的基础核心资源。
　　４.　寄生参数提取规则（Parasitic Extraction）——“现实修正补丁”
　　在原理图里，导线是理想的，没有电阻电容。但在硅片上，两根线靠在一起就是电容，线长了就是电阻。PDK提供了材料的介电常数等数据，让工具能算出寄生效应，这对高频/高速芯片至关重要。

此外，PDK还包含技术文件（Tech File）定义工艺层信息，P-Cells（参数化单元）实现智能绘图（输入"10k欧姆"自动生成完美电阻版图），以及各类IP核（如ARM处理器核、SerDes接口等）。
　　
三、PDK是如何生成的？

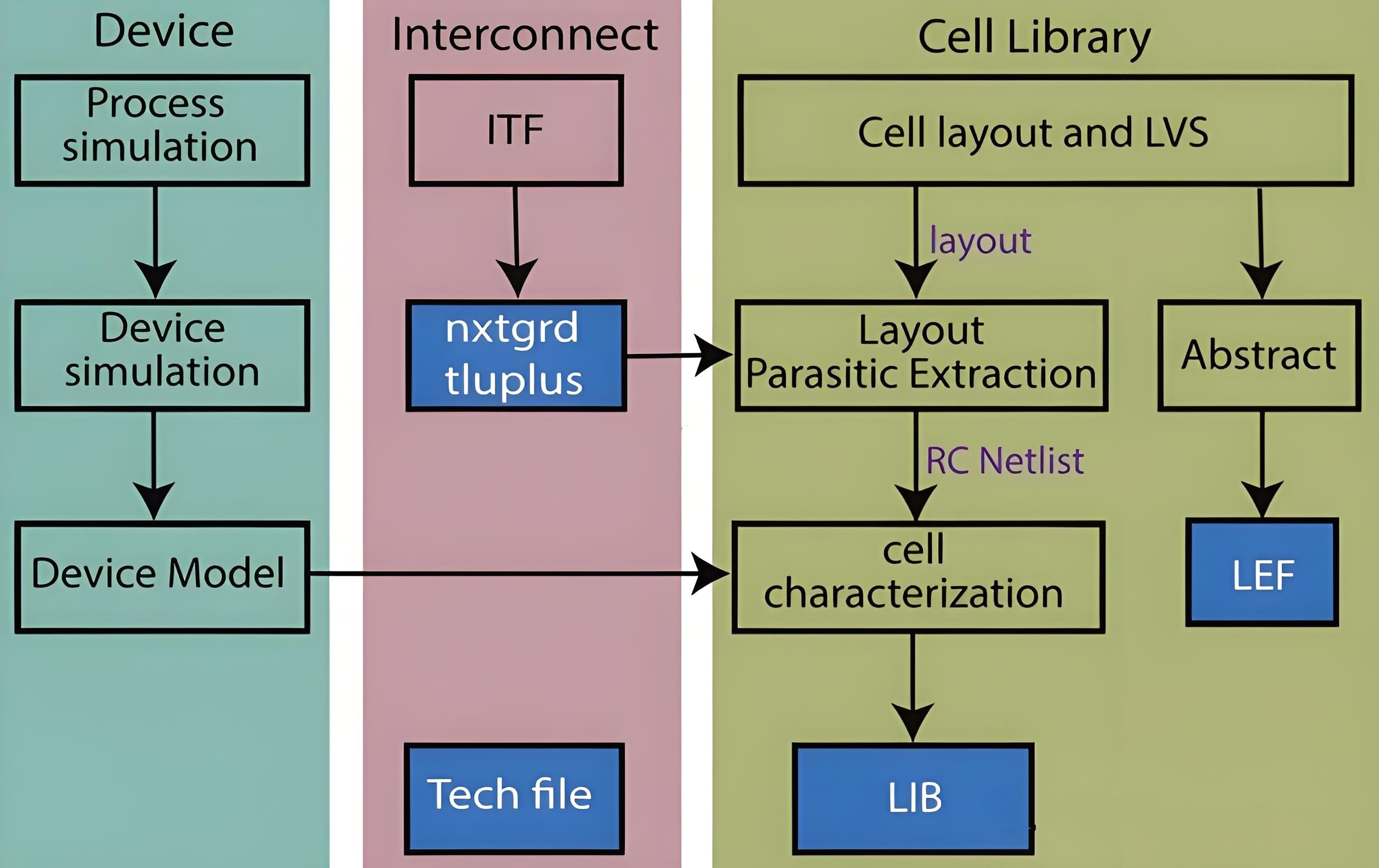

　　PDK的生成是一个多阶段、高精度的工作流程，通常由晶圆厂主导开发：
　　第一步：工艺开发与验证。 晶圆厂首先开发新的制造工艺，通过实验验证不同器件的性能，基于实验结果生成器件模型和物理参数。工艺初期会制作Golden Wafer（黄金标准片），包含所有测试图形，用来提取精准SPICE参数。
　　第二步：BEOL堆叠定义。 定义后端互连（BEOL）的金属层数、过孔层数、导体和介质材料，以及金属/过孔的几何形状。每一层的电气特性仿真结果写入寄生参数文件。
　　第三步：晶体管建模。 使用TCAD等软件工具对晶体管进行仿真，通过传输特性、输出特性和电容特性捕捉直流与交流电学行为。随着工艺微缩，从平面晶体管到FinFET再到GAAFET，模型复杂度急剧增加，需要采用BSIM-CMG等先进模板。
　　第四步：标准单元库开发。 为每个单元绘制电路原理图和紧凑版图，通过LVS和DRC检查确保可制造性。提取单元寄生参数后，进行标准单元特征化，生成不同输入转换速率和输出负载下的时序/功耗模型，最终存储在Liberty（.lib）文件中。
　　第五步：验证与封装发布。 将设计规则、器件模型、标准单元库、DRC/LVS规则等内容打包，经过严格验证后发布。

PDK版本通常遵循0.5→0.9→1.0的迭代路径：0.5版是实验性质，供客户初步评估；0.9版接近成熟（被称为"圣杯"），客户可用它进行实际产品设计和流片准备；1.0版是正式商用版本。例如，英特尔14A工艺的0.5版PDK已发布，计划2026年10月推出0.9版，供外部客户启动设计。
　　
四、为什么PDK如此重要？
　　首先，PDK实现了设计与制造的深度绑定。 芯片设计在设计阶段就确定了代工厂——你用台积电的PDK，就只能交给台积电生产。这种绑定促使代工厂不断优化PDK，也保证了设计的可制造性。
　　其次，PDK极大提升了设计效率。 设计师直接调用已验证的标准单元和P-Cells，无需从零设计每个晶体管，设计周期从数年缩短到数月。
　　第三，PDK是流片成败的关键。 如果DRC不干净（有报错），Fab厂是绝对不会接单的。PDK里的验证规则是芯片能否量产的第一道门槛。
　　最后，工艺越先进，PDK越复杂。 14nm工艺的MOS管尺寸约14纳米，3nm工艺缩小到3纳米，元件间距可能只有0.05微米，规则里还要考虑量子隧穿等微观现象。PDK需要包含的参数和规则呈指数级增长，这也是先进工艺芯片设计难度高、成本高的核心原因。
　　
五、使用PDK的注意事项
　　作为芯片设计工程师，在使用PDK时需要特别注意以下几点：
　　１.　版本控制。 PDK不是死的，Fab厂会持续更新。比如v1.0良率低，v1.2优化了模型。千万别用旧版PDK做新版设计，那是刻舟求剑，流片回来可能就是废砖。
　　２.　IP兼容性。 买了第三方IP（如ARM核），必须确认这个IP是基于哪家Fab、哪个版本的PDK设计的。差一点点，物理层可能就对不上。
　　３.　保密协议。 PDK承载晶圆厂最核心的工艺Know-how与制造机密，属于高度保密资源，严格受NDA保密协议管控。非官方PDK不仅存在法律风险，更可能因为版本滞后导致流片失败。
　　４.　非标器件确认。 如果标准器件满足不了需求，想自己画特殊结构，一定要找Fab厂的PIE（工艺整合工程师）确认，否则你画的东西在PDK规则里可能就是个错。
　　
结语
　　PDK是晶圆厂交付给设计公司的"包含数据、规则、脚本的可执行工艺说明书"，是集成电路产业分工合作的基石。没有它，设计图就是一张废纸；有了它，设计师才能挑战物理极限，在极小的空间里设计出性能强、功耗低的电路。
　　下一次当你惊叹于手机处理器的性能飞跃或AI芯片的算力突破时，请记得：在这些创新背后，有着无数PDK工程师的默默付出，正是他们打造的精密"武器库"，让芯片设计从概念走向现实，塑造我们的数字未来。
