前言

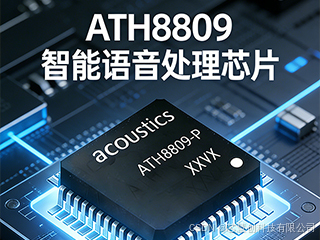

在数字通讯产品的免提通话设计中，回音、啸叫和环境噪音一直是困扰工程师的三大难题。无论是车载蓝牙、会议系统还是门禁对讲，如何在保证全双工通话的同时实现高质量的语音交互，始终是音频处理领域的核心挑战。今天我们来深入剖析一款来自Acoustics的专业音频处理芯片——ATH8809-P，看看它是如何通过内置DSP和独特高效算法，一站式解决免提通话中的声学问题。
一、芯片概述
ATH8809是一款基于DSP独特高效算法的语音处理芯片，专为解决各类数字通讯产品免提通话中的回音、啸叫问题以及环境背景噪音而设计。在合理的结构设计配合下，该芯片可以达到优异的全双工通话效果。
1.1 核心定位
ATH8809-P定位为高集成度、低功耗的专业音频处理芯片，其最大特点是应用设计简单方便，外围电路简洁，可以很好地接载各类通讯设备。芯片支持多种工作模式，在最简工作模式下，能快速完成产品的设计应用，大大缩短产品上市周期。
1.2 封装与基本参数
| 参数项 | 规格值 |
|---|---|
| 芯片型号 | ATH8809-P（常规温度级）/ ATH8809-A（特殊温度级） |
| 封装形式 | LQFP-48 |
| 工作温度 | -20℃ ~ 70℃（P级）/ -40℃ ~ 85℃（A级） |
| 供电电压 | 3.3V（数字I/O）/ 1.8V（DSP内核与模拟部分） |
| 工作电流 | 10-15mA |
| 外部时钟 | 4.096MHz 或 13MHz（无源晶体） |
| 环保等级 | 无铅环保 |
二、核心特性深度解析
ATH8809集成了丰富的硬件资源和强大的算法处理能力，下面我们逐一拆解其核心特性。
2.1 硬件加速语音处理单元
芯片内置硬件加速语音处理单元，这是ATH8809能够实现低功耗、高性能的关键。与纯软件方案相比，硬件加速单元可以在更低的功耗下完成复杂的语音算法运算，这对于电池供电的便携设备尤为重要。
2.2 多通道ADC/DAC架构
ATH8809内部集成了：
- 3路模数转换单元（ADC）：支持双麦克风输入 + 1路线路输入
- 2路数模转换单元（DAC）：支持线路输出 + 音频输出
这种多通道架构使得芯片能够同时处理多路音频信号，为双麦波束成形、回音消除等高级功能提供了硬件基础。
2.3 内置RAM/ROM与可编程增益
芯片内部集成了RAM和ROM单元，用于存储算法程序和数据。同时，内部设计有外接麦克风放大单元，增益可调节：
- 麦克风输入（MIC_IN）和线路输入（LINE_IN）：可编程增益范围为 -2dB ~ +26dB
- 线路输出（LINE_OUT）和音频输出（SPK_OUT）：可编程增益范围为 +2dB ~ +29dB
这种灵活的增益配置使得芯片能够适配不同灵敏度的麦克风和不同功率的后级功放。
2.4 丰富的接口资源
- I2C数据接口：支持芯片参数配置和控制
- UART接口：支持串口命令控制
- PCM接口：支持串行音频数据传输
- 差分I/O接口：有效降低射频干扰，增强抗干扰能力
2.5 多种工作模式
ATH8809支持多种工作模式，通过改动芯片配置脚位可以简单快捷地完成配置，满足不同应用场景的需求：
| 模式 | 特点 | 适用场景 |
|---|---|---|
| 模式1 | EE MCU + AUDIO OUT连接 | 通用免提通话 |
| 模式2 | EE MCU + LINE IN取功放后端 | 简化硬件设计 |
| 模式3 | EE MCU + LINE IN取功放前端 | 优化回音参考信号 |
| 模式4 | EE MCU + AUDIO OUT + PCM传输 | 数字音频系统 |
| 模式5 | EE MCU + PCM传输（无AUDIO OUT） | 纯数字音频系统 |
| 模式6 | I2C配置 + AUDIO OUT | 灵活参数调整 |
三、核心算法性能指标
ATH8809的真正实力体现在其强大的语音处理算法上，下面是详细的性能参数。
3.1 声学回音消除（AEC）
- 回音消除能力：72dB（典型值）
- 回音消除延时范围：64ms ~ 120ms（超宽范围）
- 回音处理延迟时间：120ms
72dB的回音消除能力是什么概念？这意味着即使扬声器输出的声音比麦克风拾取的语音大1500多倍，芯片依然能够将回音完全消除，保证对方听不到自己的回声。这在大音量免提通话场景下尤为重要。
超宽的回音消除延时范围（64-120ms）使得芯片能够适应不同的声学结构和功放延迟，大大降低了结构设计的难度。
3.2 噪音抑制能力
| 噪音类型 | 抑制能力 | 工作模式 |
|---|---|---|
| 稳态噪音 | 25dB | 单MIC/双MIC模式 |
| 非稳态噪音 | 30dB | 双MIC拾音束模式 |
- 稳态噪音抑制：可针对25dB的稳态噪音进行压制，增强通话识别度
- 非稳态噪音抑制：在双MIC模式下，通过拾音束工作方式可实现30dB的非稳态噪音抑制
3.3 双麦克风波束成形
- 拾音束角度：120°（U+O阵列MIC拾音束工作方式）
- 基于单指向麦克风与0°和60°之间差异为6dB
双麦克风波束成形技术能够形成定向拾音区域，有效抑制侧面和背面的环境噪音，显著提升嘈杂环境下的通话清晰度。120°的拾音角度既保证了足够的拾音范围，又能有效抑制侧向噪音。
3.4 全双工通话支持
ATH8809支持良好的全双工方式通话，这意味着通话双方可以同时说话而不会出现"抢话"或语音截断的情况，这对于自然流畅的通话体验至关重要。
3.5 侧音消除
- 侧音消除能力：25 ~ 35dB
- 侧音处理延迟时间：8ms
侧音是指说话人从听筒中听到自己声音的现象。适量的侧音有助于自然通话，但过多的侧音会影响通话体验。ATH8809提供了25-35dB的侧音消除能力，可根据需求调整。
3.6 音频动态范围控制（DRC）
芯片具有音频动态范围控制（DRC）功能，可以更好地实现语音的还原度，确保在不同音量下都能保持清晰自然的语音质量。
3.7 各通路延迟参数
| 通路 | 延迟时间 |
|---|---|
| 声学回音处理延迟 | 120ms |
| 侧音处理延迟 | 8ms |
| 回音消除可控制延迟（双MIC） | 40ms |
| 非稳态噪音可控制延迟 | 200ms |
| 稳态噪音可控制延迟（单MIC） | 3s |
| MIC IN到LINE OUT延迟 | 54ms |
四、内部架构分析
4.1 整体架构
ATH8809采用DSP + Codec的SoC架构，集成了完整的音频输入输出通路和数字信号处理核心。
麦克风输入 → 前置放大PGA → ADC → DSP核心处理 → DAC → PGA → 输出
↑
线路输入 → ADC
4.2 输入通路
- MIC0/MIC1：两路差分麦克风输入，每路都带有独立的前置放大器（Pre Amp Pga）和ADC
- LINE IN：差分线路输入，用于回音参考信号采集，带有PGA和ADC
4.3 输出通路
- LINE OUT：处理后的语音输出（单端）
- AUDIO OUT：差分音频输出，用于监听或直接驱动后级功放
4.4 控制与接口
- I2C接口：用于芯片配置和参数调整
- UART接口：用于串口命令控制
- PCM接口：用于串行音频数据传输
- GPIO：多个通用IO引脚，支持模式配置和状态指示
五、引脚功能详解
ATH8809采用LQFP-48封装，下面是关键引脚的功能说明：
5.1 电源与地引脚
| 引脚号 | 引脚名 | 类型 | 说明 |
|---|---|---|---|
| 7/18/29 | GND_D | 地线 | 数字地 |
| 38/45 | GND_A | 地线 | 模拟地 |
| 19 | VDD_3.3 | 电源 | 3.3V数字I/O电源 |
| 33 | VDD_D1.8 | 电源 | 1.8V DSP内核电源 |
| 35 | VDD_1.8 | 电源 | 1.8V模拟电源 |
| 37 | VREF | 电源 | 参考电压，接1uF电容到地 |
5.2 音频输入引脚
| 引脚号 | 引脚名 | 类型 | 说明 |
|---|---|---|---|
| 39 | MIC0_P | 输入 | 主麦克风正极 |
| 40 | MIC0_N | 输入 | 主麦克风负极 |
| 41 | MIC1_P | 输入 | 次麦克风正极 |
| 42 | MIC1_N | 输入 | 次麦克风负极 |
| 43 | LINE_IN_P | 输入 | 回音参考输入正极 |
| 44 | LINE_IN_N | 输入 | 回音参考输入负极 |
5.3 音频输出引脚
| 引脚号 | 引脚名 | 类型 | 说明 |
|---|---|---|---|
| 47 | LINE_OUT | 输出 | 处理后音频输出 |
| 48 | AUDIO_OUT_P | 输出 | 差分音频输出正端 |
| 3 | AUDIO_OUT_N | 输出 | 差分音频输出负端 |
5.4 控制与接口引脚
| 引脚号 | 引脚名 | 类型 | 说明 |
|---|---|---|---|
| 23 | SCL | I/O | I2C时钟/耳机免提切换 |
| 24 | SDA/MUTE_SET | I/O | I2C数据/静音控制 |
| 15 | SDA_EE | I/O | 配置芯片I2C数据 |
| 16 | SCL_EE | I/O | 配置芯片I2C时钟 |
| 12 | RX | 输入 | UART接收 |
| 13 | TX | I/O | UART发送/I2C通讯控制 |
| 8 | BCLK | I/O | PCM总线时钟 |
| 9 | FSYNC | I/O | PCM帧同步 |
| 10 | PCM_OUT | I/O | PCM数据输出 |
| 11 | PCM_IN | 输入 | PCM数据输入 |
5.5 功能控制引脚
| 引脚号 | 引脚名 | 类型 | 说明 |
|---|---|---|---|
| 30 | PWD_ | 输入 | 低功耗控制，低电平有效 |
| 31 | RST_ | 输入 | 复位，低电平有效 |
| 14 | AUDIO_SET | 输入 | 音频直通模式选择 |
| 21 | MOD_SET/MUTE_LED | I/O | 模式选择/静音LED指示 |
| 22 | VAD_LED | I/O | 音频状态指示灯 |
| 25 | AUDIO_Vol- | I/O | 音量减按键 |
| 26 | AUDIO_Vol+ | I/O | 音量加按键 |
| 27 | XTAL_IN | 输入 | 晶振输入 |
| 28 | XTAL_OUT | 输出 | 晶振输出 |
六、典型应用场景
ATH8809凭借其优异的性能和灵活的配置，广泛应用于以下领域：
6.1 车载电子
- 车载蓝牙通话系统：解决车内免提通话的回音和噪音问题
- 车载语音识别智能设备：提升语音识别的准确率
车载环境是音频处理的典型挑战场景：发动机噪音、风噪、路噪等复杂的声学环境，加上车内空间的声学反射，对回音消除和噪音抑制都提出了很高的要求。ATH8809的72dB回音消除和25dB稳态噪音抑制能力，能够很好地应对这些挑战。
6.2 会议与对讲系统
- 企业会议系统：实现高质量的免提会议通话
- 可视门禁/门铃对讲系统：提升门禁对讲的语音清晰度
- 网络安防监控对讲系统：保证监控对讲的语音质量
- 电梯呼叫报警系统：确保紧急情况下的清晰通话
- 银行客服通话系统：提升服务窗口的通话质量
6.3 智能家居与物联网
- 智能家居免提通话对讲：智能音箱、智能面板的语音交互
- 家用带通话IP CAMERA：家用网络摄像头的双向语音
- 卡片监护通话产品：老人、小孩、宠物监护
- 老人/小孩/宠物监护仪器产品
6.4 公共服务与特殊场所
- 停车场/公共场所的门卡、自助服务系统的通话对讲
- 监狱/医院呼叫服务通话系统
- 远程多媒体教育通话系统
七、硬件设计指南
7.1 麦克风选型建议
| 参数 | 建议规格值 |
|---|---|
| 类型 | 驻极体电容麦克风 |
| 灵敏度 | -44 ~ -47 dB (1V/Pa) |
| 工作电压 | 2V（常规标准参考电压） |
| 阻抗 | 2.2K 最大阻值 |
7.2 晶振选型建议
| 参数 | 建议规格值 |
|---|---|
| 可选频率 | 4.096MHz 或 13MHz |
| 晶振类型 | 无源晶体 |
| 频率误差 | +/- 30ppm |
| 负载电容 | < 10 pF |
| 串联阻值 | < 150 Ω |
| 外部负载电容 | 16 pF |
7.3 配置芯片选型
在采用外挂I2C配置芯片模式时，建议选用：
- 推荐型号：SX14F02（ROM容量2K）
- 大容量选项：SX14F08（特殊功能需求时选用）
7.4 阻抗匹配
ATH8809的喇叭输出脚位，接入放大器的阻抗匹配值为20KΩ。
7.5 电源设计建议
- VDD_3.3：数字I/O电源，3.3V
- VDD_D1.8：DSP内核电源，1.8V，外接1uF电容到地滤波，通过120R磁珠连接到稳压输出
- VDD_1.8：模拟电源，1.8V
- VREF：接1uF电容到地滤波
- BG_REF：接1uF电容到模拟地
7.6 声学结构设计要点
要充分发挥ATH8809的性能，声学结构设计同样重要：
- 扬声器独立音腔：确保扬声器有独立的音腔设计，避免声音通过结构传导到麦克风
- 麦克风密封：麦克风需要良好的密封，防止扬声器声音直接进入麦克风
- 扬声器与麦克风位置：合理设计扬声器和麦克风的距离和摆放方式
- 扬声器输出功率：根据产品需求选择合适的扬声器功率
- 信号传输方式：根据系统架构选择合适的信号传输方式
💡 重要提示：项目启动前，建议与代理商工程人员全面协商交流，确认模具结构的合理性。更详细的设计指导说明，可向代理工程人员索取。
八、性能测试方法
8.1 回音消除测试
测试条件：
- 麦克风灵敏度：-45dB
- 扬声器：8W
- 声源：90dB
测试结果：
| 参数 | 工作条件 | 可消除回音数值 |
|---|---|---|
| 声学回音消除 | 语音频率波段 | 50 ~ 65dB |
8.2 噪音抑制测试
测试条件：
- 粉红噪音和车内噪音
测试结果：
| 参数 | 工作条件 | 可压制噪音数值 |
|---|---|---|
| 稳态环境噪音 | 粉红噪音和车内噪音 | 12dB |
九、方案优势总结
9.1 对比传统方案
| 对比项 | 传统分立方案 | ATH8809集成方案 |
|---|---|---|
| 芯片数量 | 多颗（Codec+DSP+…） | 单颗 |
| 外围器件 | 复杂 | 简洁 |
| 开发难度 | 高（需算法开发） | 低（芯片内置算法） |
| 功耗 | 较高 | 低（10-15mA） |
| BOM成本 | 高 | 低 |
| 上市周期 | 长 | 短 |
9.2 核心竞争优势
- 高性能：72dB回音消除 + 25~30dB噪音抑制，业界领先水平
- 低功耗：10-15mA工作电流，适合电池供电设备
- 高集成度：单芯片解决方案，简化硬件设计
- 灵活配置：6种工作模式，适配不同应用场景
- 快速上市：成熟算法方案，缩短研发周期
- 双麦支持：支持双麦克风波束成形，提升降噪效果
- 全双工通话：自然流畅的通话体验
十、总结
ATH8809-P作为一款专业的回音消除降噪芯片，凭借其内置DSP的硬件加速架构、72dB的超强回音消除能力、25-30dB的噪音抑制性能以及灵活的多模式配置，为各类免提通话产品提供了一站式的音频处理解决方案。
无论是车载蓝牙、会议系统、门禁对讲还是智能家居，ATH8809都能以其优异的性能和简洁的外围设计，帮助工程师快速打造高质量的语音交互产品。对于希望快速推出免提通话产品、又不想在音频算法上投入大量研发资源的团队来说，ATH8809无疑是一个极具性价比的选择。
当然，要充分发挥芯片的性能，合理的声学结构设计同样不可或缺。建议在项目初期就与专业的FAE团队配合，从结构设计阶段就开始优化，这样才能真正发挥出ATH8809的全部潜力。
参考资料：
- ATH8809-P Datasheet Version 1.1
- Acoustics官方技术文档
声明：本文基于公开的芯片规格书进行技术分析，仅供学习交流使用。具体产品设计请以官方最新数据手册为准。
