【LGA封装深度解析：从Intel CPU到工业核心板，看懂这颗无球芯片的奥秘】
一、什么是LGA封装？
LGA，全称 Land Grid Array（栅格阵列封装/平面网格阵列封装），是当代芯片封装技术中非常重要的一种形式。与大众更熟悉的BGA（Ball Grid Array，球栅阵列封装）不同，LGA的核心特征在于芯片底部没有预制的锡球，取而代之的是平面金属焊盘（通常是Ni/Au镀层或OSP涂层），通过PCB板上的焊盘和锡膏实现电气连接。

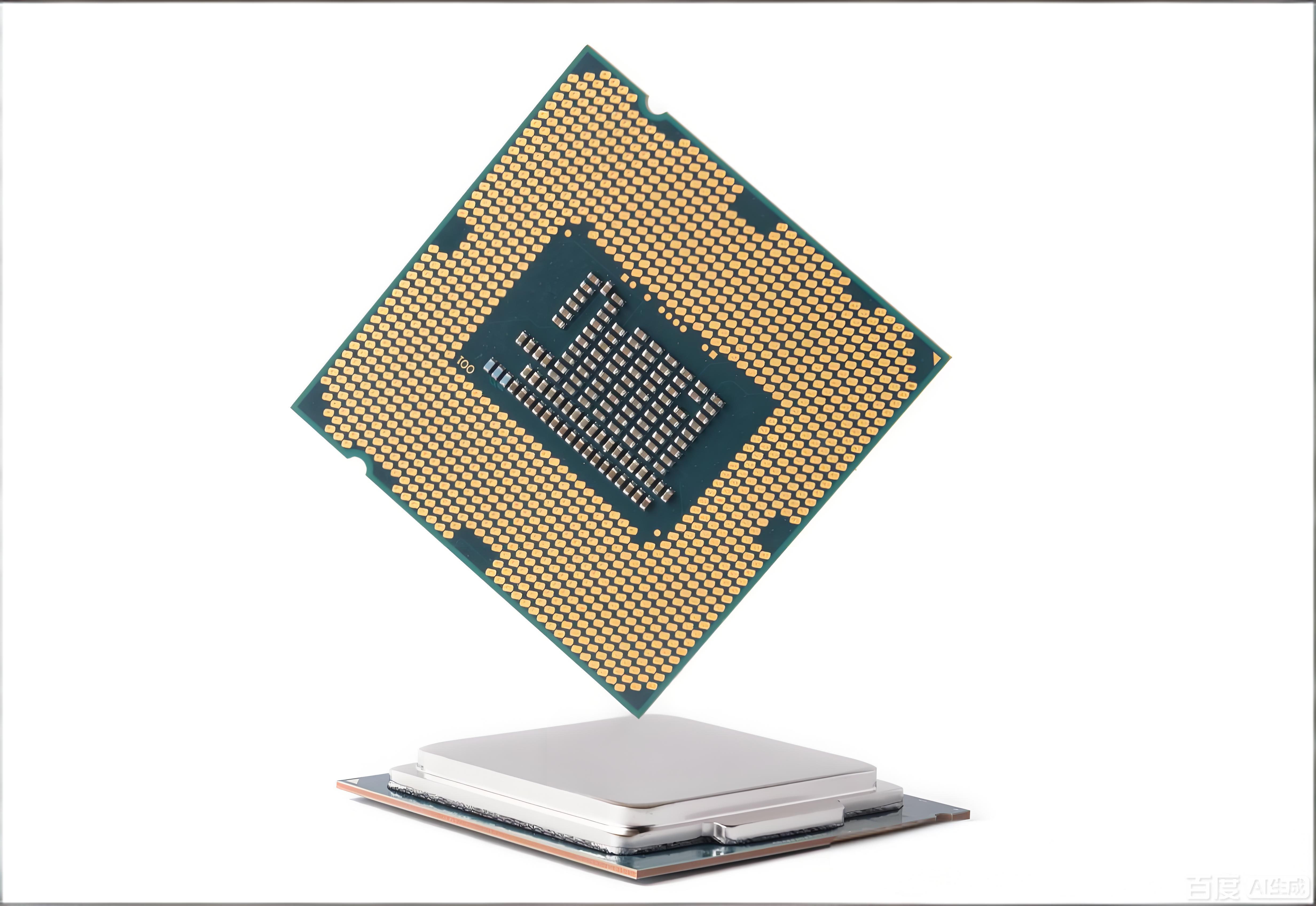

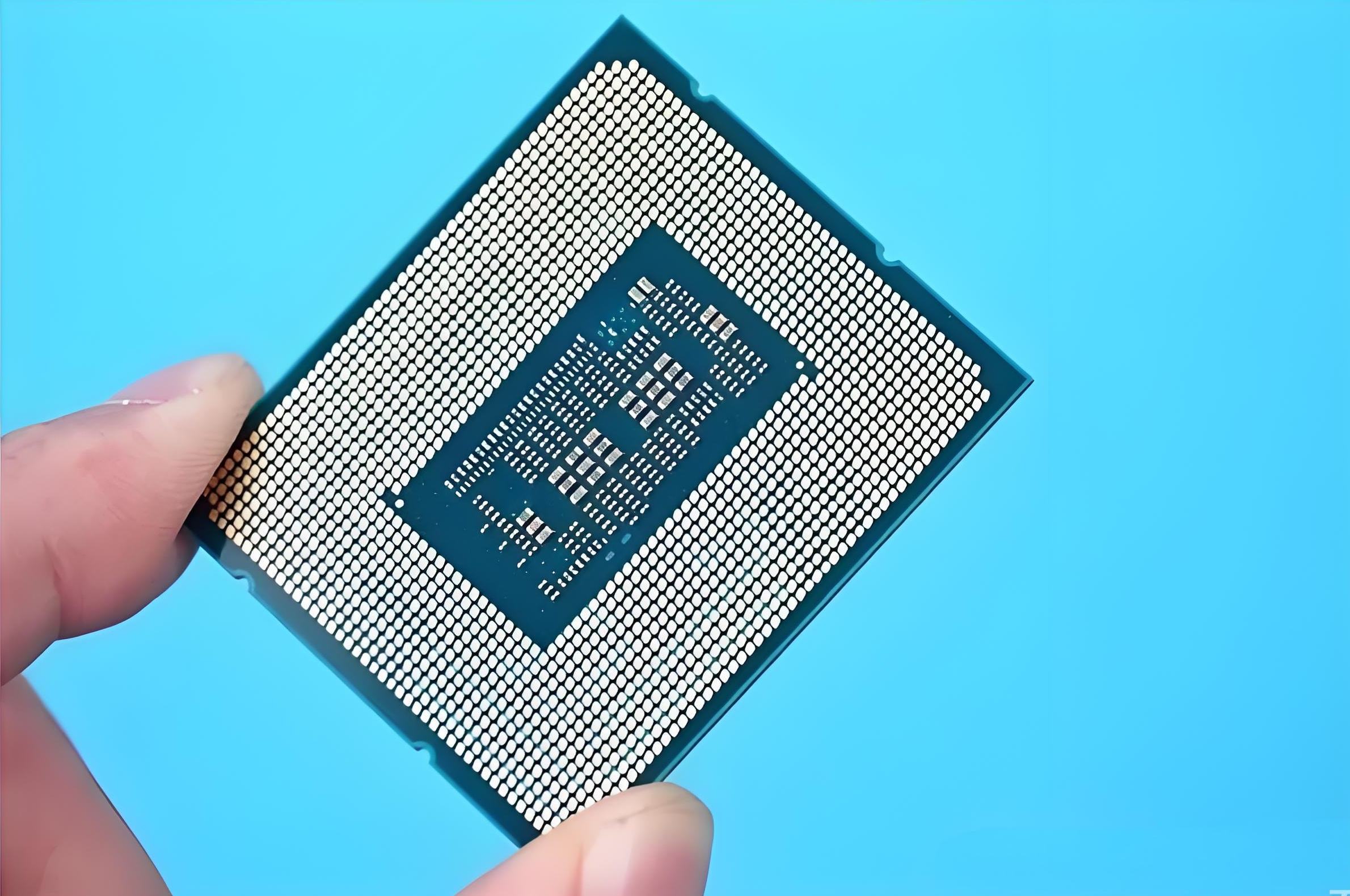

这种封装形式最早因Intel处理器而广为人知——从LGA775到LGA1151、LGA1700，Intel桌面级CPU长期采用此封装，让"LGA"这个名字深入人心。但实际上，LGA的应用远不止CPU，在高性能核心板、FPGA、功率模块、工业控制芯片等领域都有广泛应用。
二、LGA封装的核心特点
１. 结构简洁，"无球"设计
LGA最直观的特征就是芯片底部没有凸起的锡球阵列，只有平整的金属触点。这种"无球"设计带来了几个直接好处：
封装高度更低：适合对厚度敏感的产品，如轻薄笔记本、嵌入式核心板
无植球工艺：简化了封装制造环节，降低部分制造成本
运输存储更省心：不用担心锡球受压变形或脱落
２. 两种连接方式，灵活适配场景
LGA的连接方式主要分为两类：
| 类型 | 原理 | 典型应用 |
|---|---|---|
| 焊接型 | PCB印锡膏→贴装→回流焊，锡膏连接芯片焊盘与PCB焊盘 | 核心板、工业模块、嵌入式系统 |
| 插座型 | 通过弹性插座（Socket）压力接触，可反复插拔 | Intel/AMD桌面CPU、测试座 |
焊接型LGA在工业领域尤为常见。以米尔电子的MYC-LR3568核心板为例，采用LGA 381PIN封装，尺寸仅43×45mm，却集成了RK3568处理器、LPDDR4、eMMC、PMIC等完整电路，通过SMD贴片焊接到底板，实现高密度、高可靠性的连接。
３. 电气性能优异
由于LGA的引脚与PCB焊盘直接接触，信号传输路径更短，带来的优势包括：
低电阻、低电感：减少信号衰减和串扰
高频特性好：适合高速数据传输场景
信号完整性高：对于DDR、PCIe等高速接口尤为重要
４. 散热与可靠性
LGA封装通常可以更紧密地贴合PCB，热量更容易通过PCB的铜层传导出去。同时，平面焊盘相比球形焊点，在承受机械应力（振动、冲击）时往往更为坚固，这在汽车电子、工业自动化等恶劣环境中非常关键。

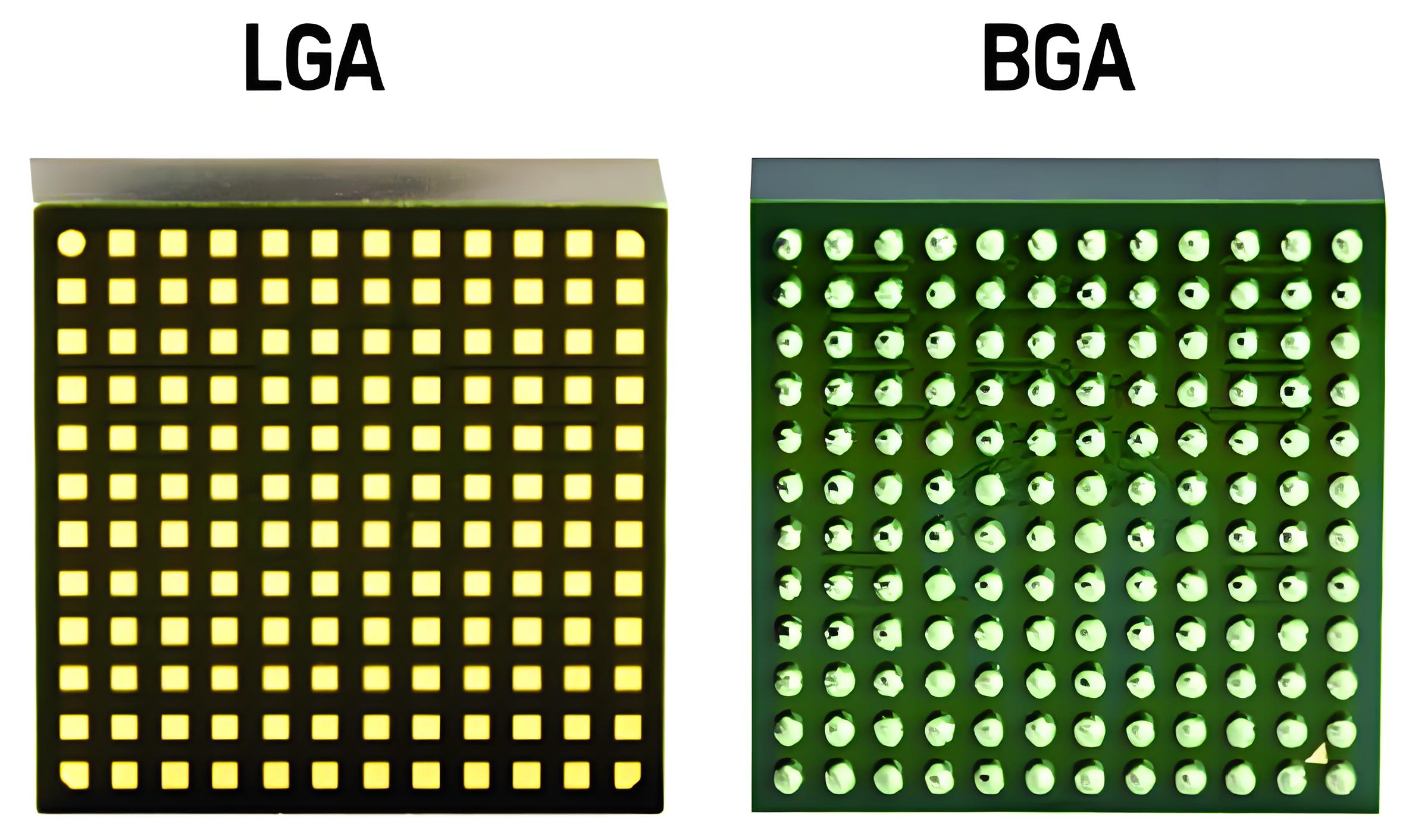

三、LGA vs BGA：本质区别在哪里？
BGA和LGA名字只差一个字母，但设计理念和应用逻辑大不相同：
| 对比维度 | BGA（球栅阵列） | LGA（栅格阵列） |
|---|---|---|
| 底部结构 | 预制锡球阵列（直径0.20.8mm） | 平面金属焊盘（无锡球） |
| 连接介质 | 锡球熔化后自对准连接 | 依赖PCB锡膏或插座弹性触点 |
| 引脚密度 | 更高，锡球可布置在整个底部区域 | 较高，但通常略低于同尺寸BGA |
| 封装高度 | 相对较高（含锡球高度） | 更薄，适合轻薄设计 |
| 维修性 | 焊接后难以拆卸，需专业返修设备 | 焊接型较难；插座型可随时更换 |
| 散热能力 | 锡球接触面积大，导热路径明确 | 直接接触PCB，依赖板级散热设计 |
| 典型应用 | 手机SoC、GPU、高密度存储 | CPU、核心板、工业控制、FPGA |
| 工艺复杂度 | 需植球、回流自对准 | 无需植球，但对PCB焊盘精度要求高 |
关键差异深度解读
连接方式的本质不同：
BGA的锡球是"自带连接件"，回流焊时锡球熔化，靠表面张力自动对准PCB焊盘，工艺容错性较好
LGA的焊盘是"裸触点"，必须依赖PCB上的锡膏量精确控制，对印刷钢网开孔、锡膏厚度要求更严格
维修性的悖论：
“LGA更容易维修”，这主要指插座型LGA（如CPU）可随时插拔更换
但焊接型LGA一旦焊接到主板，拆卸难度与BGA相当，都需要专业热风枪或返修台
散热性能的争议： 不同资料对两者散热优劣说法不一。实际上：
BGA的锡球提供了一定的"垫高"空间，有利于底部空气流通，且锡球本身是金属导热体
LGA的芯片底部更贴近PCB，如果PCB设计了良好的铜皮和过孔散热网络，导热效率反而更高
结论：散热优劣取决于系统级设计，不能简单归因于封装本身
四、LGA封装的设计与工艺注意点
１. PCB焊盘设计是关键
LGA没有锡球"自对准"的容错机制，因此：
焊盘尺寸精度要求极高，必须与芯片引脚一一对应阻焊层开口需精确控制，避免锡膏蔓延造成短路
表面处理方式推荐ENIG（沉金）或OSP，确保可焊性和平整度
２. 锡膏印刷控制
钢网厚度：通常比BGA更薄，需根据焊盘尺寸精确计算锡膏量
印刷精度：偏移量必须控制在极小范围内，否则易导致虚焊或桥连
锡膏类型：无铅锡膏（SAC305）已成为主流，需匹配回流温度曲线
３. 回流焊接工艺
LGA焊接通常采用热熔焊（Reflow）或热压焊（Thermal Compression）：
热熔焊：适用于标准LGA，通过回流炉完成批量焊接
热压焊：用于高功率、高密度场景，同时施加温度和压力，确保焊料与焊盘充分接触
温度曲线控制尤为关键——过高或过长会导致芯片损坏，过短则可能造成冷焊。预热、回流、冷却各阶段都需要精细化管理。
４. 检测与可靠性验证
X-Ray检测：由于焊点位于芯片底部，需借助X光检查虚焊、桥连等缺陷
AOI光学检测：贴装后的位置精度检查
高低温循环测试：验证焊点在温度变化下的可靠性
机械应力测试：确保抗振动、抗冲击能力满足工业级要求
五、LGA的典型应用场景
基于上述特性，LGA在以下领域表现突出：
１. 高性能计算：Intel/AMD桌面CPU、服务器处理器
２. 工业核心板：如米尔电子基于RK3568、全志T527、NXP i.MX等平台的LGA核心板，尺寸紧凑、抗震动、便于量产
３. 通信设备：5G基站、网络交换机的FPGA和处理器
４. 汽车电子：ECU、ADAS系统，要求高可靠性和抗恶劣环境
５. 医疗设备：影像设备、监护仪器，对电气连接稳定性要求极高
六、总结：如何选择BGA还是LGA？
| 选择BGA | 选择LGA |
|---|---|
| 需要极高引脚密度（如手机SoC） | 需要可更换/升级（插座型） |
| 追求自动化生产的高效率 | 追求更薄的封装高度 |
| 对散热有明确的球传导路径需求 | 对信号完整性要求极高（高速接口多） |
| 成本敏感的大批量消费级产品 | 工业级、高可靠性、长生命周期的产品 |
LGA和BGA并非谁取代谁的关系，而是针对不同应用需求的互补方案。理解它们的本质差异——一个有球，一个无球；一个自对准，一个靠精准；一个焊死，一个可插拔——才能在芯片封装设计中做出正确选择。
随着电子产品向小型化、高密度、高可靠性方向发展，LGA封装凭借其独特的优势，在工业、汽车、通信等领域的应用将持续扩大。对于硬件工程师而言，深入掌握LGA的设计要点和工艺控制，已成为必备技能之一。
